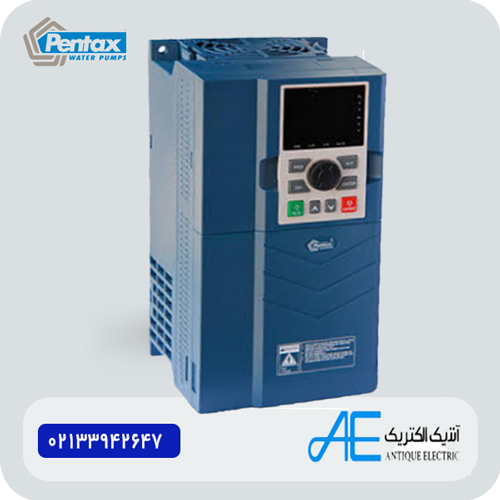

اینورتر سه فاز پنتاکس DSI-300-037G3 توان 37 کیلووات

معرفی اینورتر پنتاکس DSI-300-037G3

اینورتر پنتاکس DSI-300-037G3 یک درایو سه‌فاز از سری DSI-300 است. این مدل توان نامی 37 کیلووات دارد و جریان خروجی آن 75 آمپر است. مشخصات سری DSI-300، مدل DSI-300-037G3 را در گروه اینورترهای سه‌فاز 380 ولت قرار می‌دهد.

بر اساس جدول مشخصات فنی، این مدل برای موتور با توان 37 کیلووات در نظر گرفته شده است. همچنین جریان ورودی مدل 80.6 آمپر اعلام شده است.

این درایو از خانواده محصولات High Performance Vector Control Inverter است. مستندات فنی سری DSI-300 نیز ساختار کنترل برداری این خانواده را تأیید می‌کنند.

مزیت رقابتی این مدل

مهم‌ترین مزیت DSI-300-037G3، ترکیب توان 37 کیلووات با کنترل برداری در یک درایو سه‌فاز است. این ساختار امکان استفاده از درایو را در سامانه‌های صنعتی نیازمند کنترل موتور فراهم می‌کند.

مدل موردنظر همچنین خروجی نامی 75 آمپر دارد. بنابراین انتخاب آن باید بر اساس توان و جریان واقعی موتور انجام شود.

کاربرد کلی درایو 37 کیلووات

سری DSI-300 برای کاربردهای صنعتی طراحی شده است. منابع فنی موجود، این خانواده را برای کاربردهای سنگین و نیمه‌سنگین معرفی می‌کنند. از جمله کاربردهای اعلام‌شده می‌توان به ماشین‌های اکسترودر و تزریق پلاستیک اشاره کرد.

بااین‌حال، کاربرد اختصاصی مدل DSI-300-037G3 به‌صورت جداگانه توسط سازنده اعلام نشده است.

مشخصات فنی DSI-300-037G3

توان و جریان اینورتر

مدل DSI-300-037G3 توان نامی 37 کیلووات دارد. جریان خروجی نامی آن نیز 75 آمپر است. جدول فنی سری DSI-300 این مقادیر را برای همین مدل ثبت کرده است.

جریان ورودی این مدل 80.6 آمپر اعلام شده است. این مقدار در راهنمای فنی DSI-300 نیز برای مدل DSI-300-037G3 درج شده است.

ولتاژ و فرکانس

ورودی مدل DSI-300-037G3 از نوع سه‌فاز با ولتاژ 380 ولت AC است. فرکانس ورودی در مستندات سری 50/60 هرتز اعلام شده است.

برای این مدل، خروجی سه‌فاز متناسب با ساختار درایو ارائه می‌شود. ولتاژ خروجی دقیق قابل تنظیم در محدوده‌های مختلف توسط سازنده در منابع بررسی‌شده اعلام نشده است.

کنترل موتور

سری DSI-300 از فناوری کنترل برداری استفاده می‌کند. این خانواده با عنوان High Performance Vector Control Inverter در مستندات فنی معرفی شده است.

همچنین منابع فنی موجود، مد کنترل Open Loop Vector Control را برای مدل‌های سه‌فاز این سری گزارش می‌کنند.

جدول مشخصات فنی

مشخصات توان، جریان و مدل از جدول فنی DSI-300 استخراج شده‌اند. محدوده فرکانس و قابلیت‌های کنترلی نیز در مستندات و راهنماهای این سری آمده‌اند.

قابلیت‌های کنترلی اینورتر سه فاز

کنترل برداری و PID

DSI-300 از کنترل برداری برای مدیریت عملکرد موتور استفاده می‌کند. این روش کنترل، بخش اصلی ساختار عملکردی سری DSI-300 محسوب می‌شود.

قابلیت PID نیز در مشخصات فنی منتشرشده برای سری DSI-300 ذکر شده است.

ارتباط RS-485 و Modbus

درایوهای سری DSI-300 به ارتباط RS-485 مجهز هستند. پروتکل Modbus نیز برای ارتباط سریال در مشخصات این سری ذکر شده است.

این قابلیت، امکان استفاده از درایو را در سامانه‌های کنترلی و شبکه‌های صنعتی فراهم می‌کند.

تنظیم فرکانس خروجی

محدوده فرکانس خروجی اعلام‌شده برای سری DSI-300 برابر 0.01 تا 320 هرتز است. این مقدار در مستندات فنی مدل‌های این سری درج شده است.

بنابراین کاربر می‌تواند سرعت موتور را با تغییر فرکانس خروجی کنترل کند.

کاربردهای پیشنهادی بر اساس مستندات

سری DSI-300 برای کاربردهای صنعتی سنگین و نیمه‌سنگین معرفی شده است. منابع موجود، موارد زیر را برای این خانواده ذکر می‌کنند:

• ماشین‌های اکسترودر
• ماشین‌های تزریق پلاستیک
• تجهیزات صنعتی نیازمند کنترل برداری
• سامانه‌های کنترل سرعت موتور
• کاربردهای صنعتی سنگین و نیمه‌سنگین

برای کاربردهای دیگر، انتخاب نهایی باید با توجه به توان موتور، جریان نامی، شرایط بار و الزامات پروژه انجام شود.

نکات انتخاب و استفاده

تطبیق توان و جریان موتور

پیش از خرید اینورتر پنتاکس DSI-300-037G3، توان و جریان پلاک موتور را بررسی کنید. توان موتور باید با ظرفیت نامی درایو هماهنگ باشد.

همچنین جریان کاری موتور نباید از ظرفیت خروجی درایو فراتر رود. برای این مدل، جریان خروجی نامی 75 آمپر است.

بررسی برق ورودی

این مدل برای ورودی سه‌فاز 380 ولت طراحی شده است. بنابراین پیش از نصب، مشخصات شبکه برق را با اطلاعات پلاک درایو تطبیق دهید.

نصب و راه‌اندازی باید مطابق دستورالعمل فنی سازنده انجام شود.

جمع‌بندی

اینورتر پنتاکس DSI-300-037G3 یک درایو سه‌فاز با توان 37 کیلووات و جریان خروجی 75 آمپر است. این مدل از ورودی سه‌فاز 380 ولت استفاده می‌کند و به کنترل برداری، ارتباط RS-485 و قابلیت Modbus مجهز است.

محدوده فرکانس خروجی 0.01 تا 320 هرتز نیز امکان تنظیم سرعت موتور را فراهم می‌کند.

اگر به یک درایو 37 کیلووات سه‌فاز برای کاربرد صنعتی نیاز دارید، DSI-300-037G3 را با مشخصات موتور و شبکه برق پروژه تطبیق دهید و سپس برای خرید اقدام کنید.
