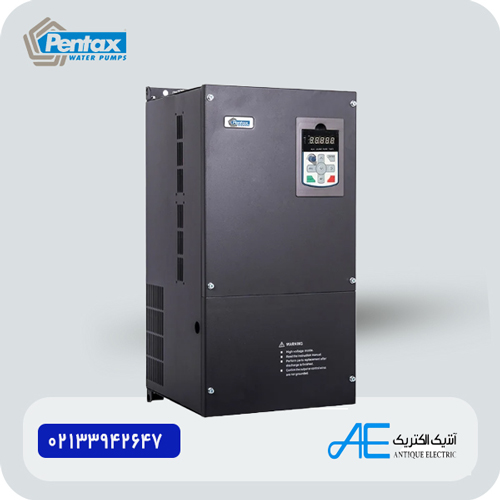

اینورتر پنتاکس DSI-400-200G3 توان 200 کیلووات

معرفی اینورتر پنتاکس DSI-400-200G3

اینورتر پنتاکس DSI-400-200G3 یکی از مدل‌های توان بالای سری DSI-400 است. این سری از فناوری کنترل برداری جریان استفاده می‌کند و برای کنترل موتورهای آسنکرون و سنکرون طراحی شده است. مستندات فنی، مدل کامل این محصول را DSI-400-200G3-00 معرفی می‌کنند.

مدل DSI-400-200G3-00 توان 200 کیلووات و ظرفیت موتور 260 اسب بخار دارد. جریان نامی ورودی آن 406.6 آمپر و جریان نامی خروجی آن 380 آمپر است. ورودی این مدل سه‌فاز با ولتاژ AC 380V و فرکانس 50/60Hz است.

در ساختار نام‌گذاری سری، کد G نوع General را نشان می‌دهد. کد 3 نیز ورودی سه‌فاز 380 ولت را مشخص می‌کند. کد 00 به Option Card مربوط می‌شود.

مزایای اینورتر سه فاز پنتاکس

سری DSI-400 مجموعه‌ای از قابلیت‌های کنترلی و حفاظتی را ارائه می‌دهد. این امکانات، استفاده از درایو را در سیستم‌های مختلف کنترل موتور آسان‌تر می‌کنند.

مهم‌ترین قابلیت‌های رسمی این سری عبارت‌اند از:

• توان 200 کیلووات
• ظرفیت موتور 260 اسب بخار
• ورودی سه‌فاز AC 380V
• فرکانس ورودی 50/60Hz
• جریان ورودی 406.6 آمپر
• جریان خروجی 380 آمپر
• کنترل برداری حلقه‌باز SVC
• کنترل برداری حلقه‌بسته FVC
• کنترل V/F
• کنترل موتور آسنکرون و سنکرون
• PLC داخلی
• PID داخلی
• تنظیم خودکار ولتاژ AVR
• کنترل و محدودسازی گشتاور
• ارتباط RS485 و Modbus
• پشتیبانی از کارت‌های PG اختیاری
• حفاظت اضافه‌جریان و اضافه‌ولتاژ
• حفاظت افت ولتاژ و اضافه‌بار
• حفاظت گرمایی و فقدان فاز

کاربردهای درایو 200 کیلووات پنتاکس

اینورتر DSI-400-200G3 برای کنترل موتورهای آسنکرون و سنکرون کاربرد دارد. کاربر می‌تواند روش کنترل را متناسب با نیاز سیستم انتخاب کند.

کنترل موتورهای صنعتی

کنترل برداری جریان، امکان کنترل موتورهای آسنکرون و سنکرون را فراهم می‌کند. این سری سه حالت SVC، FVC و V/F را ارائه می‌دهد.

کنترل سرعت و فرکانس

در حالت Vector Control، محدوده فرکانس از 0 تا 500Hz است. در حالت V/F، محدوده فرکانس به 0 تا 3200Hz می‌رسد.

رزولوشن تنظیم دیجیتال فرکانس نیز 0.01Hz اعلام شده است.

مشخصات فنی اینورتر پنتاکس DSI-400-200G3

جدول فنی سری DSI-400، مدل DSI-400-200G3-00 را با توان 200 کیلووات، ظرفیت موتور 260 اسب بخار، جریان ورودی 406.6 آمپر و جریان خروجی 380 آمپر معرفی می‌کند.

جدول مشخصات فنی

اطلاعات مدل و مقادیر توان و جریان از جدول مدل‌های DSI-400 استخراج شده‌اند. مشخصات کنترلی، ورودی و خروجی نیز در مشخصات استاندارد سری آمده‌اند.

قابلیت‌های کنترلی DSI-400

کنترل SVC و FVC

سری DSI-400 کنترل برداری حلقه‌باز SVC و حلقه‌بسته FVC را ارائه می‌دهد. حالت V/F نیز در این سری وجود دارد.

در حالت SVC، گشتاور راه‌اندازی 150 درصد در 0.5 هرتز اعلام شده است. در حالت FVC، گشتاور راه‌اندازی 180 درصد در صفر هرتز است.

سازنده محدوده سرعت 1:100 و دقت تثبیت سرعت ±0.5 درصد را برای SVC اعلام کرده است. دقت کنترل گشتاور FVC نیز ±5 درصد است.

شتاب و کاهش سرعت

درایو از منحنی خطی یا S برای شتاب‌گیری و کاهش سرعت پشتیبانی می‌کند. همچنین چهار زمان شتاب و کاهش سرعت در اختیار کاربر قرار می‌دهد.

محدوده تنظیم زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه است.

ترمز DC و Jog

سری DSI-400 قابلیت ترمز DC دارد. فرکانس ترمز DC از 0.00Hz تا حداکثر فرکانس تنظیم می‌شود.

زمان ترمز DC از 0.0 تا 36.0 ثانیه و جریان ترمز از 0 تا 100 درصد قابل تنظیم است. محدوده فرکانس Jog نیز 0.00 تا 50.00Hz اعلام شده است.

PLC و PID داخلی

اینورتر DSI-400 دارای PLC ساده داخلی است. این قابلیت امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند.

PID داخلی نیز برای اجرای کنترل حلقه‌بسته فرایند در نظر گرفته شده است.

علاوه بر این، سری DSI-400 از قابلیت تعویض پارامتر برای 4 موتور پشتیبانی می‌کند. قابلیت Timing Control نیز محدوده زمانی 0 تا 6500 دقیقه دارد.

ورودی و خروجی‌های کنترلی

اینورتر دارای 7 ورودی دیجیتال و 2 ورودی آنالوگ است. ورودی DI5 می‌تواند به‌عنوان ورودی پالس پرسرعت استفاده شود. حداکثر فرکانس این ورودی 100kHz است.

ورودی‌های آنالوگ از سیگنال 0 تا 10V یا 0 تا 20mA پشتیبانی می‌کنند. همچنین دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ در نظر گرفته شده است.

خروجی FM می‌تواند سیگنال پالس مربعی 0 تا 100kHz ارائه دهد. خروجی‌های آنالوگ نیز از 0 تا 20mA یا 0 تا 10V پشتیبانی می‌کنند.

ارتباط RS485 و Modbus

سری DSI-400 از ارتباط RS485 و پروتکل Modbus پشتیبانی می‌کند. این قابلیت برای ارتباط اینورتر با تجهیزات کنترلی سازگار کاربرد دارد.

همچنین سری DSI-400 از انواع کارت‌های PG اختیاری پشتیبانی می‌کند. این کارت‌ها شامل مدل‌های مختلف ورودی انکودر هستند.

حفاظت‌های اینورتر 200 کیلووات

سری DSI-400 حفاظت‌های متنوعی برای کنترل شرایط خطا دارد. این قابلیت‌ها از عملکرد صحیح درایو و موتور پشتیبانی می‌کنند.

مهم‌ترین حفاظت‌های رسمی عبارت‌اند از:

• تشخیص اتصال کوتاه موتور هنگام راه‌اندازی
• حفاظت فقدان فاز ورودی
• حفاظت فقدان فاز خروجی
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت اضافه‌گرمایی
• حفاظت اضافه‌بار
• کنترل توقف ناشی از اضافه‌ولتاژ
• کنترل توقف ناشی از اضافه‌جریان
• محدودسازی سریع جریان

برای نوع G، ظرفیت اضافه‌بار 150 درصد جریان نامی برای یک دقیقه و 180 درصد برای سه ثانیه اعلام شده است.

شرایط محیطی و نصب

دفترچه DSI-400 استفاده از اینورتر را در محیط داخلی توصیه می‌کند. محل نصب باید از تابش مستقیم خورشید، گردوغبار و گازهای خورنده دور باشد.

شرایط محیطی اعلام‌شده شامل موارد زیر است:

• دمای محیط: 10- تا 40+ درجه سانتی‌گراد
• دمای 40 تا 50 درجه سانتی‌گراد: استفاده با کاهش ظرفیت
• رطوبت: کمتر از 95%RH بدون میعان
• ارتفاع: کمتر از 1000 متر
• لرزش: کمتر از 5.9m/s² یا 0.6g
• دمای نگهداری: 20- تا 60+ درجه سانتی‌گراد

سازنده برای ارتفاع بیشتر از 1000 متر، استفاده با کاهش ظرفیت را توصیه می‌کند.

ابعاد و نصب مدل DSI-400-200G3

دفترچه فنی مدل DSI-400-200G3/220P3 را در یک گروه ابعادی مشترک قرار می‌دهد. این گروه ابعاد 640 × 1035 × 395 میلی‌متر دارد.

ابعاد نصب این گروه نیز 500 × 1003 میلی‌متر و سوراخ نصب M13 اعلام شده است.

این ابعاد برای گروه مدل‌های مشخص‌شده در دفترچه ارائه شده‌اند. بنابراین نباید آن‌ها را به‌عنوان ابعاد اختصاصی فقط مدل DSI-400-200G3 معرفی کرد.

ورودی و خروجی قدرت

ترمینال‌های R، S و T برای ورودی برق سه‌فاز استفاده می‌شوند. ترمینال‌های U، V و W خروجی سه‌فاز به موتور را فراهم می‌کنند.

ترمینال PE نیز برای اتصال زمین در نظر گرفته شده است.

نقشه اتصال سری DSI-400 استفاده از یونیت ترمز را برای محدوده 30 تا 400 کیلووات نشان می‌دهد.

استانداردها و EMC

مستندات سری DSI-400 اعلام می‌کنند که این سری الزامات مربوط به تداخل و ایمنی الکترومغناطیسی را رعایت می‌کند. این مستندات استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 را ذکر می‌کنند.

همچنین مستندات، دریافت گواهی CE را برای سری DSI-400 اعلام می‌کنند. رعایت اصول صحیح ارت و کابل‌کشی برای دستیابی به عملکرد مناسب EMC اهمیت دارد.

نکات انتخاب اینورتر 200 کیلووات

پیش از خرید، مشخصات موتور و شرایط واقعی کار را بررسی کنید. مهم‌ترین موارد عبارت‌اند از:

• توان موتور
• جریان نامی موتور
• نوع موتور
• نوع بار
• روش کنترل
• شرایط محیطی
• ارتفاع محل نصب
• نیاز به انکودر
• نیاز به ترمز
• نیاز به ارتباط RS485
• نیاز به Modbus
• طول کابل موتور

مدل DSI-400-200G3 جریان خروجی نامی 380 آمپر دارد. بنابراین تطبیق جریان موتور با جریان خروجی درایو اهمیت زیادی دارد.

جمع‌بندی

اینورتر پنتاکس DSI-400-200G3 یک اینورتر سه‌فاز 200 کیلووات از سری DSI-400 است. این مدل ظرفیت موتور 260 اسب بخار و جریان خروجی 380 آمپر دارد.

ورودی این مدل سه‌فاز با ولتاژ AC 380V و فرکانس 50/60Hz است. جریان نامی ورودی نیز 406.6 آمپر اعلام شده است.

کنترل‌های SVC، FVC و V/F، PLC داخلی، PID، AVR، کنترل گشتاور، RS485 و Modbus از قابلیت‌های رسمی این سری هستند.

برای خرید اینورتر پنتاکس DSI-400-200G3، توان و جریان موتور را با مشخصات درایو تطبیق دهید و سپس سفارش خود را ثبت کنید.
