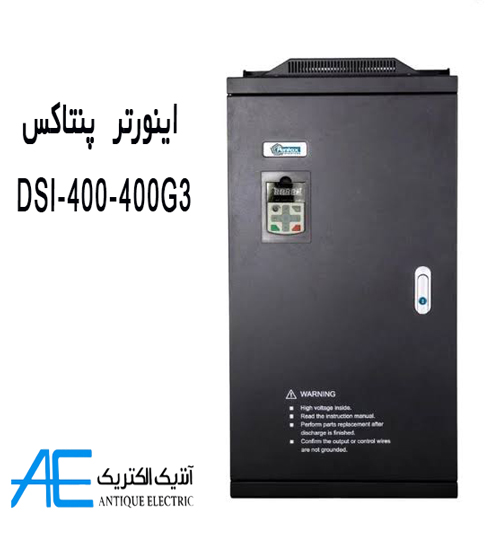

اینورتر پنتاکس DSI-400-400G3 توان 400 کیلووات

معرفی اینورتر پنتاکس DSI-400-400G3

اینورتر پنتاکس DSI-400-400G3 یک درایو فرکانس متغیر سه‌فاز با توان 400 کیلووات است. این مدل از سری DSI-400 برای کنترل موتورهای صنعتی استفاده می‌کند.

مدل DSI-400-400G3 توان 400 کیلووات و جریان خروجی 725 آمپر دارد. جریان ورودی مدل نیز 787.6 آمپر است. این درایو با ورودی سه‌فاز AC 380 ولت و فرکانس 50/60 هرتز کار می‌کند.

سری DSI-400 کنترل‌های SVC، FVC و V/F را ارائه می‌دهد. همچنین امکاناتی مانند PID داخلی، PLC ساده، کنترل گشتاور و ارتباط RS485 با پروتکل Modbus در این سری وجود دارد.

مزایای اینورتر سه فاز پنتاکس

این مدل برای پروژه‌هایی با توان بالای موتور انتخاب مناسبی است. همچنین امکانات کنترلی سری DSI-400 انعطاف بیشتری برای تنظیم موتور فراهم می‌کنند.

مهم‌ترین قابلیت‌های اعلام‌شده برای این سری عبارت‌اند از:

• توان 400 کیلووات
• جریان ورودی 787.6 آمپر
• جریان خروجی 725 آمپر
• ورودی سه‌فاز AC 380 ولت
• فرکانس ورودی 50/60 هرتز
• کنترل SVC
• کنترل FVC
• کنترل V/F
• ارتباط RS485 با پروتکل Modbus
• PID داخلی
• PLC داخلی
• کنترل گشتاور
• پشتیبانی از موتورهای القایی و سنکرون
• مجموعه حفاظت‌های الکتریکی و حرارتی

کاربردهای درایو 400 کیلووات پنتاکس

اینورتر DSI-400 برای کنترل موتورهای الکتریکی در سامانه‌های صنعتی کاربرد دارد. انتخاب نهایی مدل باید بر اساس توان موتور، جریان نامی، نوع بار و شرایط کاری انجام شود.

کنترل موتورهای صنعتی

سری DSI-400 سه روش کنترلی SVC، FVC و V/F را ارائه می‌کند. کاربر می‌تواند روش مناسب را بر اساس نیاز سیستم انتخاب کند.

کنترل سرعت و فرکانس

این سری امکان تنظیم فرکانس و کنترل سرعت موتور را فراهم می‌کند. در حالت کنترل برداری، حداکثر فرکانس 500 هرتز است. در حالت V/F، حداکثر فرکانس به 3200 هرتز می‌رسد.

مشخصات فنی اینورتر پنتاکس DSI-400-400G3

مدل DSI-400-400G3 توان 400 کیلووات دارد. این مدل جریان ورودی 787.6 آمپر و جریان خروجی 725 آمپر ارائه می‌دهد.

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل	DSI-400-400G3
نوع محصول	اینورتر فرکانس متغیر
ورودی	سه‌فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان	400kW
توان معادل	530HP
جریان ورودی	787.6A
جریان خروجی	725A
کنترل	SVC / FVC / V/F
ارتباط	RS485 / Modbus
PID داخلی	دارد
PLC داخلی	دارد
کنترل گشتاور	دارد
کشور سازنده	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

قابلیت‌های کنترلی DSI-400

کنترل برداری SVC و FVC

سری DSI-400 از کنترل برداری SVC و FVC پشتیبانی می‌کند. همچنین روش V/F برای کنترل موتور در اختیار کاربر قرار دارد.

حالت SVC گشتاور راه‌اندازی 150 درصد در فرکانس 0.5 هرتز ارائه می‌دهد. حالت FVC نیز گشتاور راه‌اندازی 180 درصد در صفر هرتز دارد.

ورودی و خروجی‌های کنترلی

برد کنترلی این سری 7 ورودی دیجیتال و 2 ورودی آنالوگ دارد. ورودی DI5 می‌تواند پالس با فرکانس حداکثر 100 کیلوهرتز دریافت کند.

همچنین این سری دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ دارد.

ارتباط RS485

سری DSI-400 از ارتباط RS485 و پروتکل Modbus پشتیبانی می‌کند. بنابراین کاربر می‌تواند درایو را به تجهیزات کنترلی سازگار متصل کند.

حفاظت‌های اینورتر 400 کیلووات

سری DSI-400 مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی را ارائه می‌کند. این حفاظت‌ها وضعیت موتور و درایو را در شرایط مختلف کاری کنترل می‌کنند.

مهم‌ترین حفاظت‌های اعلام‌شده عبارت‌اند از:

• اتصال کوتاه موتور هنگام راه‌اندازی
• فقدان فاز ورودی
• فقدان فاز خروجی
• اضافه‌جریان
• اضافه‌ولتاژ
• افت ولتاژ
• اضافه‌حرارت
• اضافه‌بار

شرایط نصب و محیط کاری

سری DSI-400 برای نصب در محیط داخلی طراحی شده است. محیط نصب باید از تابش مستقیم خورشید، گردوغبار، گاز خورنده، گاز قابل اشتعال، دود روغن و بخار دور باشد.

ارتفاع کاری کمتر از 1000 متر اعلام شده است. محدوده دمای محیط نیز از 10- تا 40+ درجه سانتی‌گراد است.

برای دمای 40 تا 50 درجه سانتی‌گراد، سازنده کاهش ظرفیت را توصیه می‌کند.

رطوبت محیط باید کمتر از 95 درصد RH باشد. محیط نباید میعان داشته باشد.

جمع‌بندی

اینورتر پنتاکس DSI-400-400G3 یک درایو سه‌فاز 400 کیلووات برای کنترل موتورهای صنعتی است. این مدل ورودی AC 380 ولت و فرکانس 50/60 هرتز دارد.

جریان ورودی آن 787.6 آمپر و جریان خروجی آن 725 آمپر است. همچنین سری DSI-400 کنترل‌های SVC، FVC و V/F را ارائه می‌کند.

ارتباط RS485، پروتکل Modbus، PID داخلی، PLC داخلی و کنترل گشتاور، امکانات کنترلی این سری را تکمیل می‌کنند.

برای انتخاب دقیق اینورتر، مشخصات پلاک موتور و شرایط واقعی بار را بررسی کنید. سپس برای خرید DSI-400-400G3 و دریافت مشاوره فنی اقدام کنید.
