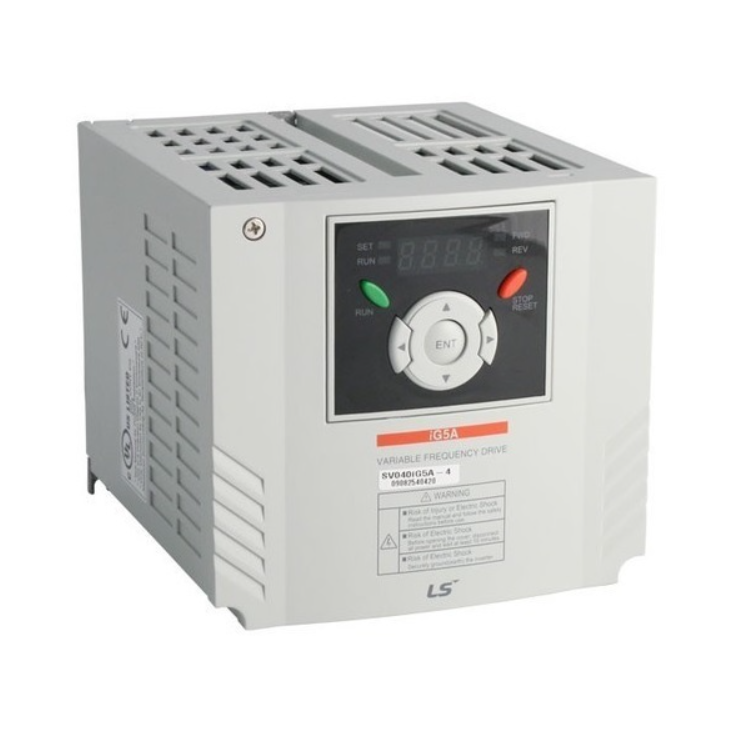

اینورتر 4KW سه فاز 380V ال اس مدل IG5A-4

اینورتر 4KW سه فاز 380V ال اس

اینورتر 4 کیلووات سه فاز به سه فاز 380 ولت مدل IG5A-4 ال اس LS-SV040IG5A-4

درایو کنترل دور موتور (اینورتر) چیست؟

درایوهای کنترل دور موتور به منظور کنترل موتورهای صنعتی سه فاز از نوع رتور قفسه سنجابی در سه بخش راه اندازی، کارکرد و توقف آنها ساخته شده اند.

بر همین اساس میتوان ساختار داخلی آنها را به دو بخش کلی بردهای قدرت و بردهای فرمان تقسیم بندی کرد.

پس هر درایو کنترل دور موتور دارای ترمینال های قدرت و ترمینال های فرمان میباشد.

همچنین وجود سیستم کنترل بر روی این دستگاه سبب حفاظت نسبی مناسبی از الکتروموتورها می باشد.

در بازار با نام “اینورتر” شناخته میشود علت این نامگذاری طرز کار این دستگاه است.

در اصطلاح مهندسی اینورتر به دستگاهی گفته میشود که برق جریان DC را به برق جریان AC تبدیل نماید.

در اغلب موارد دامنه ولتاژ جریان مستقیم پایین و دامنه ولتاژ جریان متناوب در حدود برق شهری یا 220 ولت است.

این مزیت سبب جلوگیری از آسیب های مکانیکی به الکتروموتور ها در زمان راه اندازی و کاهش مصرف انرژی در زمان استارت الکتروموتورها می باشد.

روش کار دستگاه های کنترل دور موتور نیز تا حدودی مشابه با اینورتر است.

شرح کار یک درایو کنترل دور موتور به شرح زیر است:

•  دریافت جریان AC از ترمینال های قدرت ورودی که می تواند تک فاز 220 ولت یا سه فاز 380 ولت باشد.
•  تبدیل آنها به جریان DC با استفاده از یکسو کننده ها و خازن ها
•  استفاده از نیمه هادی های قدرت نظیر تریستورها و IGBT ها به منظور تبدیل سیگنال های DC به پالس های مربعی با استفاده از روش PWM
• بهینه سازی و آرایش پالس های مربعی به شکلی متشابه با جریان AC و انتقال به ترمینال های قدرت خروجی.

امکان ویرایش و انتخاب فرکانس کاری موتور توسط اپراتور این دستگاه سبب میشود که الکتروموتور ما قابلیت کنترل سرعت داشته باشد.

برهمین اساس نام اصلی این دستگاه ها به زبان اصلی “درایو های فرکانس متغیر” میباشد.

اینورتر 4KW سه فاز 380V ال اس

قابلیت های درایو های کنترل دور موتور در زمان راه اندازی:

1- امکان انتخاب وضعیت چپ گرد یا راست گرد برای شفت موتور
2- امکان انتخاب و تعیین زمان راه اندازی
3- امکان انتخاب نحوه راه اندازی (استفاده از کی پد، ترمینال های کنترل و شبکه های صنعتی)
و…

قابلیت های درایو کنترل دور موتور در حالت کارکرد موتور:

1- مشاهده وضعیت موتور ( فرکانس کاری، جریان نامی، ولتاژ مصرفی و…)
2- امکان تغییر سرعت
3- تعیین نحوه دریافت میزان فرکانس ( استفاده از کی پد، پتانسیومتر، سنسور های متنوع و شبکه های صنعتی)
4- امکان ایجاد یک سیستم کنترل حلقه بسته و پیاده سازی روش های کنترلی پیش فرض دستگاه مانند PID، VSL و…
و…

قابلیت های درایو کنترل دور موتور در زمان توقف:

1- امکان انتخاب و تعیین زمان توقف
2- امکان انتخاب نحوه توقف ( استفاده از کی پد، ترمینال های کنترلی و شبکه های صنعتی)
3- امکان انتخاب نوع ترمز ( تزریق جریان DC، گردش آزاد و…)
4- امکان قفل کردن شفت در زمان معین
و…

بزرگترین مزیت درایو های کنترل دور موتور، اصلاح و بهینه سازی در مصرف انرژی برق و جلوگیری از آسیب الکتروموتورهای صنعتی می باشد. همچنین امکان استفاده از شبکه های صنعتی و اتصال آنها به سیستم های اتوماسیون صنعتی نظیر PLC ها، امکان هدایت و کنترل آنها از راه دور را میسر می کند.

از جمله معایب این دستگاه نیز می توان به تولید نویز به علت انجام عملیات سوئیچینگ در فرکانس های مختلف است که می تواند بر روی سیستم های الکترونیکی مجاور خود اثر گذار باشد.
