راهنمای کامل کلید محافظ جان (RCCB) ⚡ | انواع، نحوه نصب، تنظیم و عیب‌یابی

کلید محافظ جان (RCCB) یکی از مهم‌ترین تجهیزات ایمنی در سیستم‌های الکتریکی است که نقش کلیدی در جلوگیری از برق‌گرفتگی و حفاظت از جان انسان‌ها دارد.

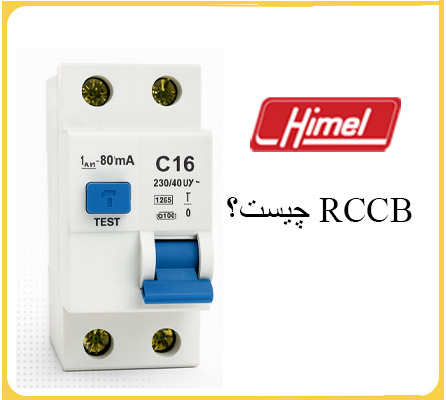

🔍 کلید محافظ جان چیست؟

کلید محافظ جان یا RCCB (Residual Current Circuit Breaker) دستگاهی است که جریان نشتی را شناسایی کرده و در صورت بروز خطا، مدار را به سرعت قطع می‌کند تا از آسیب جلوگیری شود.

🧩 انواع کلید محافظ جان و کلاس‌های مختلف (AC، A، B)

• کلاس AC: مناسب برای جریان متناوب (AC) ساده. کاربرد در مصارف خانگی.
• کلاس A: حساس به جریان‌های AC و DC پالسی. مناسب برای لوازم الکترونیکی مدرن.
• کلاس B: حساس به جریان‌های DC صاف. بیشتر در کاربردهای صنعتی و خاص.

⚙️ عملکرد و تأثیر نوع کلید بر عملکرد

نوع کلاس کلید (A، B، AC) تأثیر مستقیمی بر نوع جریان قابل شناسایی دارد. انتخاب نادرست باعث عملکرد ناقص یا قطع نشدن جریان خطرناک خواهد شد.

🎯 کاربردها

• نصب در تابلوهای برق منازل برای حفاظت جان افراد
• استفاده در مراکز درمانی، آزمایشگاه‌ها و کارخانه‌ها
• کاربرد در دستگاه‌هایی با بدنه فلزی یا شرایط مرطوب

⚡ تفاوت فازها

این کلیدها معمولاً در مدل‌های تک‌فاز (دوپل) و سه‌فاز (چهارپل) تولید می‌شوند. انتخاب مدل مناسب به نوع شبکه برق بستگی دارد.

📦 تقسیم‌بندی کلید محافظ جان (RCCB)

• از نظر جریان قطع: 10 تا 100 آمپر
• از نظر حساسیت جریان نشتی: 30mA، 100mA، 300mA و بالاتر
• تعداد پل‌ها: دوپل و چهارپل

راهنمای کامل کلید محافظ جان (RCCB)

🧰 نحوه سیم‌کشی و تنظیم کلید

سیم فاز و نول باید از داخل RCCB عبور داده شوند. حتماً از نول صحیح استفاده شود و از اتصال نول مشترک پرهیز شود. برای تنظیم، تست عملکرد با کلید تست داخلی انجام می‌شود.

🛠️ نحوه نصب و عیب‌یابی

نصب RCCB باید پس از کلید اصلی و قبل از کلیدهای فرعی انجام شود. در صورت قطع‌های مکرر، نشتی در مدار را بررسی کنید. اگر کلید تست عمل نکند، دستگاه خراب است.

✅ مزایا و معایب

• مزایا: محافظت از جان انسان، کاهش خطر آتش‌سوزی، نصب ساده
• معایب: حساسیت به نوسانات ناخواسته، نیاز به اتصال نول صحیح
