اینورتر دلتا EL سه فاز 1.5 کیلو وات 380 ولت

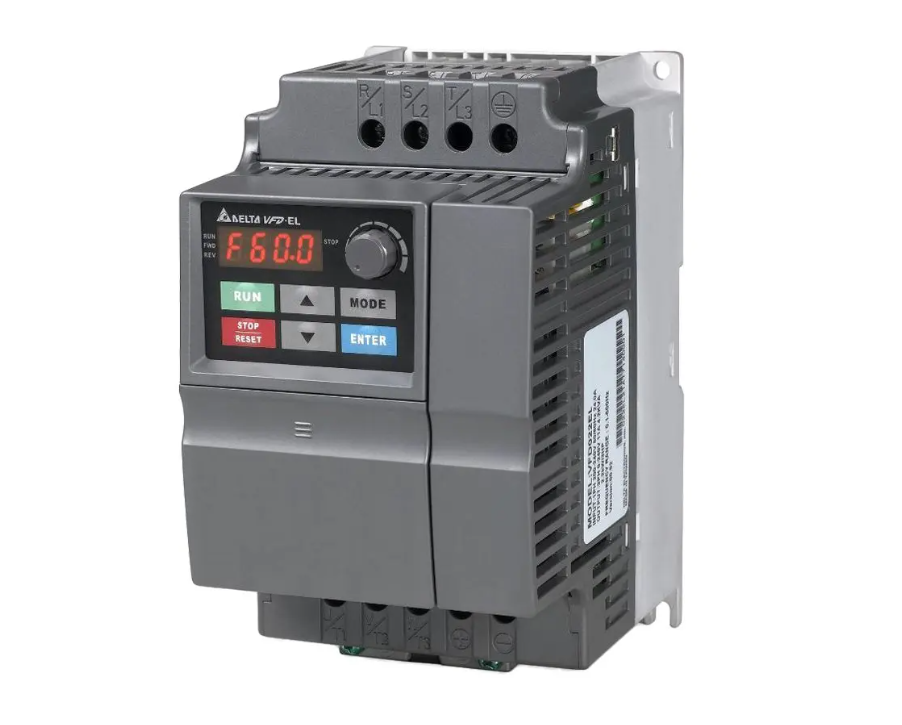

اینورتر دلتا EL سه فاز 1.5 کیلووات 380 ولت DELTA-VFD-VFD015EL43A

Inverter EL Delta ساخت کشور تایوان است که مناسب برای کارهای سبک و ساده طراحی شده و با قیمت مناسب عرضه شده است.

بررسی اینورتر دلتا EL سه فاز 1.5 کیلووات مدل VFD015EL43A:

تغذیه ورودی اینورتر EL دلتا بصورت تکفاز 115VAC, 230VAC است که با ولتاژ ورودی تکفاز 115VAC در توان 0.2KW~0.4KW و ولتاژ ورودی تکفاز 230VAC در توانهای 0.4KW~0.75KW تولید می شوند و برای مصارف عمومی با توان های پایین بهترین انتخاب هستند. مد کاری اینورتر EL دلتا کنترل سرعت است و تابع PID داخلی را نیز پشتیبانی می کند. اینورتر EL دلتا دارای دو مد کنترل VECTORو V/F است.
اینورتر EL دلتا یا همان VFD-EL دارای 6 ورودی دیجیتال و 1 خروجی دیجیتالی رله ای (جریاندهی کنتاکتهای رله 3A) و 1 ورودی و 1 خروجی آنالوگ است.

درایو دلتا مدل EL دارای پی ال سی داخلی است و نحوه سیم کشی مدار فرمان ورودی های دیجیتال این INVERTER به صورت SINK/SOURCE است

ورودی های آنالوگ اینورتر دلتا مدل EL بصورت ولتاژی 0~10 ولت و جریانی 0~20 میلی آمپر است و رنج فرکانس خروجی این درایو 0.1~600 هرتز است.

از ویژگی های اینورتر دلتا مدل EL میتوان تشخیص اضافه بار، تشخیص اضافه جریان، تشخیص اتصال کوتاه، حفاظت در برابر گرمای بیش از حد موتور را نام برد.

اینورتر EL دلتا دارای 1 پورت RS485 جهت اتصال به پروتکل مدباس (RTU & ASCII) و ایجاد ارتباط سریال با PC یا کنترلرهای PLC بکار می رود.

نقاط قوت و نقاط ضعف اینورتر دلتا سری EL مدل VFD015EL43A:

• نقاط قوت
• PLC داخلی دارد
• دارای کنترلر PID داخلی است
• کیپد جداشونده تا حداکثر 5 متر
• کنترل به روش ولتاژ/فرکانس (V/F) و برداری (VECTOR)
• دارای ترمز DC
• بهره گیری از توابع حفاظتی کامل

نقاط ضعف

مد گشتاور و پوزیشن ندارد

امکانات و ویژگی های اینورتر سه فاز دلتا سری EL مدل VFD015EL43A:

برنامه نویسی توسط برنامه VFDSOFT:

تنظیمات اینورترهای دلتا با نرم افزار های VFDSOFT انجام می گیرد. نرم افزار VFDSOFT مختص کلیه اینورترهای دلتا است که با استفاده از این نرم افزار می توان از طریق کامپیوتر به اینورترهای دلتا متصل شد و پارامترهای درایو را خواند و ذخیره کرد و مقادیر و پارامترها را تغییر داد از قابلیت های این نرم افزار می توان رسم نمودار از فرکانس خروجی و… را نام برد.

موارد استفاده و کاربرد اینورتر سه فاز دلتا سری EL مدل VFD015EL43A:

اینورترهای مدل EL در صنایع ماشین آلات سیم و کابل سازی، فن و پمپ های سایز کوچک، پمپ های آب رسانی، میکسر، ماشین های دمنده، تسمه های حمل کننده،ماشین آلات بسته بندی و…. و همچنین جهت کنترل دور موتور طراحی گردیده است.

مشخصات فنی اینورتر سه فاز دلتا سری EL مدل VFD015EL43A:

دارای 6 ورودی دیجیتال
دارای 1 خروجی دیجیتال از نوع رله ای
دارای 1 ورودی آنالوگ
دارای 1 خروجی آنالوگ
دارای پورت ارتباطی RS485 و یک سوکت شبکه RJ-45
پشتیبانی از انواع شبکه های MODBUS
نوع تغذیه INVERTER DELTA EL بصورت تکفاز AC است
دارای صفحه نمایش
دارای فیلتر EMI
دارای فرکانس خروجی 600 هرتز
