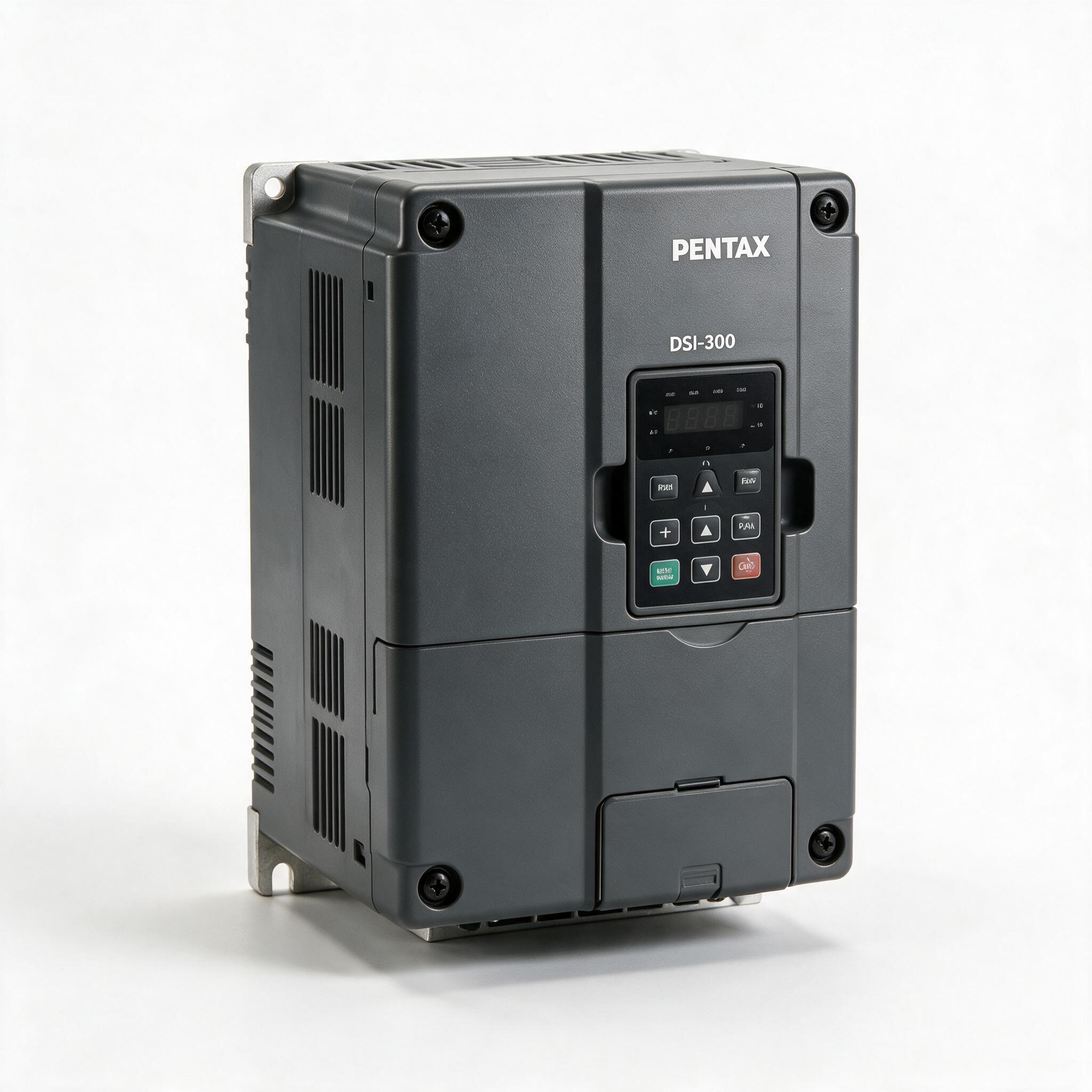

معرفی کامل اینورتر پنتاکس DSI-300-2K2G1

اینورتر پنتاکس DSI-300-2K2G1 یکی از مدل‌های تک‌فاز سری DSI-300 است. این مدل برای ورودی AC 220V با فرکانس 50/60Hz طراحی شده است.

طبق راهنمای نصب سری DSI-300، مدل DSI-300-2K2G1-00 توان 2.2 کیلووات دارد. همچنین، جریان ورودی آن 24.2 آمپر و جریان خروجی آن 9.6 آمپر است. سازنده این مدل را برای موتور 2.2 کیلووات معادل 3 اسب بخار معرفی می‌کند.

ساختار و عملکرد اینورتر DSI-300

سری DSI-300 برای کنترل دور و عملکرد موتورهای الکتریکی طراحی شده است. مدل DSI-300-2K2G1 از ورودی تک‌فاز 220 ولت استفاده می‌کند و در ساختار سری، خروجی موتور از ترمینال‌های U، V و W دریافت می‌شود.

در نتیجه، این مدل برای پروژه‌هایی کاربرد دارد که برق ورودی تک‌فاز در اختیار دارند. انتخاب نهایی باید بر اساس مشخصات پلاک موتور و شرایط بار انجام شود.

کنترل برداری و کنترل دقیق موتور

یکی از قابلیت‌های مهم سری DSI-300، پشتیبانی از Sensorless Vector Control است. این روش کنترل، امکان مدیریت دقیق‌تر عملکرد موتور را فراهم می‌کند.

همچنین، سری DSI-300 از حالت F/V Control پشتیبانی می‌کند. کاربر می‌تواند روش کنترل را بر اساس نیاز سیستم و مشخصات موتور تنظیم کند.

این قابلیت‌ها، کنترل سرعت و عملکرد موتور را در شرایط مختلف کاری آسان‌تر می‌کنند. بااین‌حال، تنظیم پارامترها باید مطابق دستورالعمل سازنده انجام شود.

عملکرد پایدار در شرایط کاری مختلف

اینورتر DSI-300-2K2G1 امکان تنظیم پارامترهای مختلف موتور را فراهم می‌کند. کاربر می‌تواند اطلاعاتی مانند توان، جریان، فرکانس و سرعت نامی موتور را در پارامترهای مربوطه وارد کند.

در نتیجه، تنظیم صحیح درایو با مشخصات موتور اهمیت زیادی دارد. همچنین، انتخاب جریان خروجی مناسب می‌تواند به عملکرد صحیح سیستم کمک کند.

راه‌اندازی و توقف موتور

سری DSI-300 پارامترهای مربوط به زمان شتاب‌گیری و کاهش سرعت را ارائه می‌کند. بنابراین، کاربر می‌تواند فرآیند شروع و توقف موتور را متناسب با نیاز سیستم تنظیم کند.

این قابلیت، کنترل فرآیند را ساده‌تر می‌کند. همچنین، تنظیم صحیح زمان‌های شتاب و کاهش سرعت می‌تواند عملکرد نرم‌تری ایجاد کند.

حفاظت‌های اینورتر پنتاکس DSI-300

سری DSI-300 مجموعه‌ای از عملکردهای حفاظتی و تشخیص خطا را ارائه می‌کند. این امکانات به کاربر کمک می‌کنند وضعیت درایو را بررسی و خطاهای عملکردی را شناسایی کند.

بااین‌حال، درج فهرست کامل حفاظت‌ها برای مدل DSI-300-2K2G1 باید فقط بر اساس جدول رسمی حفاظت همان مدل انجام شود. مواردی که منبع رسمی مدل به‌صورت مشخص تأیید نکرده باشد، توسط سازنده اعلام نشده است.

ارتباط RS485 و Modbus

سری DSI-300 از ارتباط RS485 پشتیبانی می‌کند. همچنین، راهنمای فنی سری، پروتکل Modbus را برای ارتباط سریال معرفی می‌کند.

این قابلیت امکان اتصال درایو به تجهیزات کنترلی سازگار را فراهم می‌کند. در نتیجه، DSI-300 می‌تواند در سامانه‌های کنترل و اتوماسیون مورد استفاده قرار گیرد.

کاربردهای اینورتر تک‌فاز پنتاکس

DSI-300-2K2G1 برای سیستم‌هایی مناسب است که به یک اینورتر تک‌فاز با توان 2.2 کیلووات نیاز دارند. این مدل ورودی AC 220V دارد و برای موتور 2.2 کیلووات در جدول سازنده قرار گرفته است.

کاربرد دقیق این مدل به نوع موتور، مقدار بار و شرایط پروژه بستگی دارد. بنابراین، پیش از خرید باید مشخصات پلاک موتور بررسی شود.

مزایای اصلی DSI-300-2K2G1

• توان نامی 2.2 کیلووات
• ورودی تک‌فاز AC 220V
• فرکانس ورودی 50/60Hz
• جریان ورودی 24.2 آمپر
• جریان خروجی 9.6 آمپر
• پشتیبانی از کنترل برداری بدون سنسور
• پشتیبانی از کنترل F/V
• پشتیبانی از ارتباط RS485
• پشتیبانی از پروتکل Modbus
• قابلیت تنظیم پارامترهای موتور
• پشتیبانی از عملکرد PID در سری DSI-300

نکات مهم پیش از خرید

پیش از خرید اینورتر پنتاکس DSI-300-2K2G1، ابتدا مشخصات پلاک موتور را بررسی کنید. توان موتور باید با توان درایو تناسب داشته باشد.

همچنین، جریان موتور را با جریان خروجی 9.6 آمپر مقایسه کنید. نوع برق ورودی را نیز بررسی کنید؛ این مدل برای ورودی تک‌فاز AC 220V در جدول مشخصات سری قرار دارد.

در نهایت، نصب و تنظیم پارامترهای درایو را طبق دستورالعمل سازنده انجام دهید. انتخاب صحیح مدل و تنظیم دقیق پارامترها، عملکرد مناسب سیستم را تضمین می‌کند.

جمع‌بندی

اینورتر پنتاکس DSI-300-2K2G1 یک درایو تک‌فاز با توان 2.2 کیلووات است. این مدل از ورودی AC 220V با فرکانس 50/60Hz استفاده می‌کند.

جریان ورودی مدل 24.2 آمپر و جریان خروجی آن 9.6 آمپر است. همچنین، سری DSI-300 از کنترل برداری بدون سنسور، کنترل F/V، ارتباط RS485 و Modbus پشتیبانی می‌کند.

اگر به دنبال یک اینورتر تک‌فاز 2.2 کیلووات هستید، مشخصات موتور و شرایط کاری خود را با DSI-300-2K2G1 تطبیق دهید و سپس برای خرید اقدام کنید.
