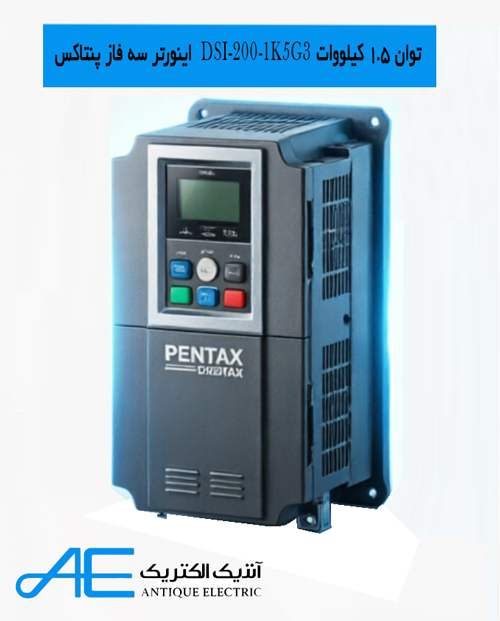

اینورتر سه فاز پنتاکس DSI-200-1K5G3 با توان 1.5 کیلووات

اینورتر DSI-200-1K5G3 یکی از مدل‌های سه فاز سری DSI-200 پنتاکس است. این مدل برای موتور با توان 1.5 کیلووات در جدول مشخصات سری معرفی شده است. ورودی آن سه فاز 380 ولت با فرکانس 50/60 هرتز است. جریان ورودی مدل 5 آمپر و جریان خروجی آن 3.8 آمپر اعلام شده است.

سری DSI-200 از کنترل برداری و کنترل V/F پشتیبانی می‌کند. این ساختار امکان کنترل سرعت و گشتاور موتور را فراهم می‌کند. همچنین، کاربر می‌تواند فرکانس را در محدوده اعلام‌شده تنظیم کند.

مزایای اینورتر DSI-200-1K5G3

این مدل چند قابلیت کاربردی را در اختیار کاربر قرار می‌دهد. مهم‌ترین موارد عبارت‌اند از:

• توان نامی موتور قابل استفاده 1.5 کیلووات
• ورودی سه فاز 380 ولت با فرکانس 50/60 هرتز
• جریان ورودی 5 آمپر
• جریان خروجی 3.8 آمپر
• پشتیبانی از کنترل برداری SVC و FVC
• پشتیبانی از کنترل V/F
• محدوده فرکانس کنترل تا 500 هرتز
• پشتیبانی از کنترل PID داخلی
• قابلیت کنترل چندسرعته و Simple PLC
• پشتیبانی از ارتباط Modbus و CANlink
• حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت و اضافه‌بار

کنترل برداری و V/F

اینورتر DSI-200-1K5G3 امکان استفاده از کنترل برداری بدون انکودر، کنترل برداری با فیدبک و کنترل V/F را فراهم می‌کند. در حالت SVC، گشتاور راه‌اندازی 150 درصد در 0.5 هرتز اعلام شده است. در حالت FVC، این مقدار به 180 درصد در صفر هرتز می‌رسد.

محدوده سرعت در کنترل SVC نسبت 1:100 و در کنترل FVC نسبت 1:1000 اعلام شده است. دقت کنترل سرعت نیز برای SVC برابر ±0.5 درصد و برای FVC برابر ±0.02 درصد است.

مشخصات فنی اینورتر سه فاز پنتاکس

مدل DSI-200-1K5G3 در گروه اینورترهای سه فاز 380 ولت سری DSI-200 قرار دارد. جدول زیر فقط اطلاعاتی را شامل می‌شود که در مستندات فنی این سری ثبت شده‌اند.

کاربردهای درایو پنتاکس DSI-200

سری DSI-200 برای کاربردهای عمومی و صنعتی معرفی شده است. مستندات این سری، استفاده در سیستم‌های پمپ و فن، بوسترپمپ، نوار نقاله، کمپرسورهای کوچک و ماشین‌آلات بسته‌بندی و صنایع غذایی را ذکر می‌کنند.

بنابراین، مدل DSI-200-1K5G3 می‌تواند در سامانه‌هایی که با موتور 1.5 کیلووات و ورودی سه فاز سازگار هستند، مورد استفاده قرار گیرد.

ترمینال‌های کنترلی

ساختار کنترلی سری DSI-200 شامل ورودی‌های دیجیتال چندمنظوره S1 تا S5 است. همچنین، ورودی‌های آنالوگ و رابط ارتباطی RS-485 در مستندات دستگاه معرفی شده‌اند.

اینورتر امکان دریافت فرمان فرکانس از روش‌های مختلف را فراهم می‌کند. تنظیم دیجیتال، ورودی آنالوگ، ورودی پالس و ارتباطی از روش‌های معرفی‌شده در دفترچه هستند.

حفاظت و عملکرد مطمئن

DSI-200-1K5G3 از نوع G است. دفترچه سری برای مدل‌های G ظرفیت اضافه‌بار 150 درصد جریان نامی برای 60 ثانیه و 180 درصد برای 3 ثانیه را اعلام می‌کند.

سیستم حفاظتی سری نیز عملکردهایی مانند حفاظت اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت و اضافه‌بار را شامل می‌شود. حفاظت خطای فاز خروجی و تشخیص اتصال کوتاه موتور نیز در مستندات ذکر شده است.

مقاومت ترمز پیشنهادی

برای مدل DSI-200-1K5G3، دفترچه مقدار مقاومت ترمز پیشنهادی حداقل 220 اهم با توان پیشنهادی 150 وات را اعلام می‌کند. انتخاب نهایی مقاومت ترمز باید بر اساس شرایط واقعی بار و چرخه ترمز انجام شود.

جمع‌بندی

اینورتر سه فاز پنتاکس DSI-200-1K5G3 برای موتورهای 1.5 کیلووات طراحی شده است. این مدل ورودی سه فاز 380 ولت دارد و جریان خروجی آن 3.8 آمپر است.

پشتیبانی از کنترل SVC، FVC و V/F، فرکانس تا 500 هرتز، کنترل PID، قابلیت چندسرعته و امکانات حفاظتی، این مدل را برای طیف متنوعی از کاربردهای صنعتی مناسب می‌کند.

اگر به دنبال یک درایو سه فاز 1.5 کیلووات با مشخصات فنی مشخص و قابلیت‌های کنترلی متنوع هستید، DSI-200-1K5G3 پنتاکس را بررسی کنید و خرید خود را از آنتیک الکتریک انجام دهید.
