اینورتر سه فاز پنتاکس DSI-400-090G3 | توان 90 کیلووات

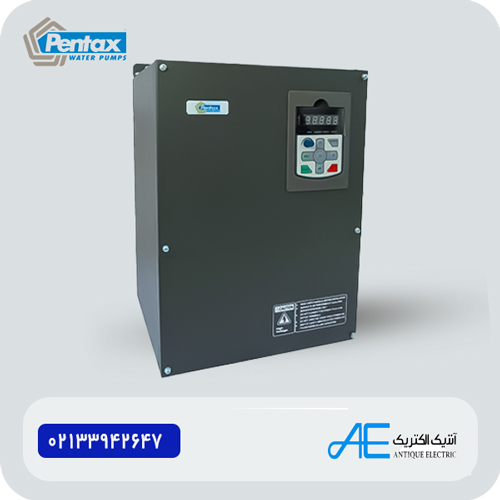

معرفی اینورتر DSI-400-090G3

اینورتر DSI-400-090G3 در رده 90 کیلووات سری DSI-400 پنتاکس قرار دارد. مستند فنی سری، کد DSI-400-093G3-00 را برای مدل 90 کیلووات ثبت کرده است. برخی منابع فروش، همین مدل را با کد DSI-400-090G3 معرفی می‌کنند.

این درایو از نوع سه‌فاز است. ورودی آن AC 380 ولت با فرکانس 50/60 هرتز است. جریان ورودی مدل 184.3 آمپر و جریان خروجی آن 170 آمپر اعلام شده است.

سری DSI-400 برای کنترل موتورهای صنعتی طراحی شده است. این سری از کنترل برداری حلقه‌باز SVC، کنترل برداری حلقه‌بسته FVC و کنترل V/F پشتیبانی می‌کند.

مزیت رقابتی این درایو

مهم‌ترین قابلیت‌های فنی اعلام‌شده برای سری DSI-400 عبارت‌اند از:

• کنترل برداری حلقه‌باز SVC
• کنترل برداری حلقه‌بسته FVC
• کنترل V/F
• کنترل موتورهای آسنکرون و سنکرون
• ارتباط RS485 با پروتکل MODBUS
• کنترل PID داخلی
• PLC داخلی
• کنترل سرعت چندمرحله‌ای
• تنظیم خودکار ولتاژ
• کنترل گشتاور
• قابلیت کنترل چهار موتور
• ورودی و خروجی‌های دیجیتال و آنالوگ متعدد
• حفاظت‌های الکتریکی و حرارتی متعدد

مشخصات فنی اینورتر پنتاکس 90 کیلووات

مدل رسمی 90 کیلووات در جدول سری DSI-400 با توان 90 کیلووات و ظرفیت موتور 125 اسب بخار ثبت شده است. جریان ورودی 184.3 آمپر و جریان خروجی 170 آمپر نیز برای این مدل اعلام شده‌اند.

ولتاژ ورودی سه‌فاز این سری AC 380 ولت است. فرکانس ورودی نیز 50/60 هرتز اعلام شده است.

کنترل برداری و گشتاور

سری DSI-400 سه روش کنترلی SVC، FVC و V/F را ارائه می‌دهد. در حالت SVC، گشتاور راه‌اندازی 150 درصد در فرکانس 0.5 هرتز اعلام شده است. در حالت FVC، گشتاور راه‌اندازی به 180 درصد در فرکانس صفر می‌رسد.

محدوده تغییرات سرعت در حالت SVC برابر 1:100 است. دقت کنترل سرعت SVC برابر ±0.5 درصد و دقت کنترل گشتاور FVC برابر ±5 درصد اعلام شده است.

برای کاربری نوع G، سازنده قابلیت اضافه‌بار 150 درصد برای 60 ثانیه و 180 درصد برای 3 ثانیه را اعلام کرده است.

قابلیت‌های کنترلی DSI-400-090G3

اینورترهای سری DSI-400 امکانات کنترلی متنوعی ارائه می‌کنند. این امکانات برای تنظیم سرعت، گشتاور و فرآیند کاربرد دارند.

برخی قابلیت‌های کنترلی این سری شامل موارد زیر است:

• کنترل برداری حلقه‌باز
• کنترل برداری حلقه‌بسته با انکودر
• کنترل V/F
• کنترل PID
• کنترل گشتاور
• کنترل سرعت جاگ
• PLC داخلی
• سرعت چندمرحله‌ای تا 16 مرحله
• چهار زمان شتاب و کاهش سرعت
• کنترل از دو محل مستقل
• انتخاب دو منبع سرعت
• سوئیچ بین چهار موتور

فرکانس خروجی

برای سری DSI-400، حداکثر فرکانس در مد کنترل برداری تا 500 هرتز اعلام شده است. حداکثر فرکانس در مد V/F نیز تا 3200 هرتز می‌رسد.

رزولوشن تنظیم دیجیتال فرکانس 0.01 هرتز است. این قابلیت امکان تنظیم دقیق فرکانس کاری را فراهم می‌کند.

ارتباطات و ورودی خروجی‌ها

سری DSI-400 به ارتباط RS485 با پروتکل MODBUS مجهز است. این قابلیت امکان اتصال درایو به سیستم‌های کنترلی سازگار را فراهم می‌کند.

ساختار ورودی و خروجی اعلام‌شده برای این سری شامل موارد زیر است:

• 7 ورودی دیجیتال
• 2 ورودی آنالوگ
• 2 خروجی دیجیتال
• 2 خروجی رله قابل برنامه‌ریزی
• 2 خروجی آنالوگ
• ورودی پالس سریع
• خروجی پالس
• پورت ارتباطی RS485

حفاظت‌های اینورتر پنتاکس

سری DSI-400 مجموعه‌ای از حفاظت‌های داخلی را برای کنترل شرایط غیرعادی ارائه می‌کند. این حفاظت‌ها در مشخصات فنی سری تعریف شده‌اند.

موارد اعلام‌شده شامل موارد زیر است:

• حفاظت اتصال کوتاه موتور
• حفاظت فقدان فاز ورودی
• حفاظت فقدان فاز خروجی
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت افزایش دما
• حفاظت اضافه‌بار

کاربردهای اینورتر سه فاز 90 کیلووات

سری DSI-400 برای کاربردهای صنعتی و کنترل موتور ارائه شده است. منابع معرفی محصول، کاربردهایی مانند ماشین‌آلات صنعتی، جرثقیل، آسانسور، آسیاب، نوار نقاله و ماشین‌آلات مختلف را برای این سری ذکر می‌کنند.

انتخاب مدل باید بر اساس توان و جریان موتور انجام شود. نوع بار و روش کنترل نیز در انتخاب نهایی اهمیت دارد.

برای مدل 90 کیلووات، سازگاری جریان موتور با جریان خروجی 170 آمپر باید بررسی شود. همچنین شرایط نصب و نوع بار باید با مشخصات فنی سری مطابقت داشته باشد.

جدول مشخصات فنی DSI-400-090G3

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل بازار	DSI-400-090G3
مدل درج‌شده در مستند فنی	DSI-400-093G3-00
نوع محصول	اینورتر فرکانسی
نوع ورودی	سه‌فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان	90kW
توان موتور	125HP
جریان ورودی	184.3A
جریان خروجی	170A
مدهای کنترل	SVC / FVC / V/F
گشتاور راه‌اندازی SVC	150% در 0.5Hz
گشتاور راه‌اندازی FVC	180% در 0Hz
محدوده سرعت SVC	1:100
دقت کنترل سرعت SVC	±0.5%
دقت کنترل گشتاور FVC	±5%
اضافه‌بار نوع G	150% برای 60 ثانیه، 180% برای 3 ثانیه
حداکثر فرکانس کنترل برداری	500Hz
حداکثر فرکانس V/F	3200Hz
رزولوشن تنظیم دیجیتال	0.01Hz
ارتباط	RS485 / MODBUS
ورودی دیجیتال	7 عدد
ورودی آنالوگ	2 عدد
خروجی دیجیتال	2 عدد
خروجی رله	2 عدد
خروجی آنالوگ	2 عدد
PLC داخلی	دارد
کنترل PID	دارد
کنترل سرعت چندمرحله‌ای	تا 16 مرحله
تعداد موتور قابل کنترل	تا 4 موتور
کشور سازنده	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

اطلاعات توان، ظرفیت موتور، جریان ورودی و جریان خروجی از جدول مشخصات سری DSI-400 استخراج شده‌اند. سایر قابلیت‌های جدول نیز بر اساس مستندات فنی سری درج شده‌اند.

ابعاد نصب و ساختار بدنه

در جدول ابعاد سری DSI-400، مدل DSI-400-090G3/110P3 در یک گروه ابعادی مشترک قرار دارد. ابعاد بدنه این گروه برابر 300 × 688 × 340 میلی‌متر اعلام شده است. ابعاد نصب نیز 200 × 667 میلی‌متر درج شده است.

این اطلاعات مربوط به گروه ابعادی درج‌شده در مستند سری است. بنابراین هنگام نصب، تطبیق پلاک و نقشه مکانیکی نسخه درایو اهمیت دارد.

نکات انتخاب مدل 90 کیلووات

پیش از خرید اینورتر DSI-400-090G3، مشخصات موتور را بررسی کنید. موارد زیر اهمیت بیشتری دارند:

• توان نامی موتور
• جریان نامی موتور
• ولتاژ موتور
• نوع بار
• روش کنترل موردنیاز
• نیاز به انکودر
• شرایط محیط نصب
• الزامات ارتباطی سیستم

مدل 90 کیلووات جریان خروجی 170 آمپر دارد. بنابراین جریان واقعی موتور باید با ظرفیت خروجی درایو تطبیق داشته باشد.

جمع‌بندی

اینورتر DSI-400-090G3 در رده 90 کیلووات سری DSI-400 پنتاکس قرار می‌گیرد. مستند فنی سری، کد DSI-400-093G3-00 را برای این مدل ثبت کرده است. جریان ورودی آن 184.3 آمپر و جریان خروجی آن 170 آمپر است.

این سری از کنترل SVC، FVC و V/F، ارتباط RS485، MODBUS، PLC داخلی، PID و حفاظت‌های مختلف پشتیبانی می‌کند. همچنین امکانات کنترلی متنوعی برای کاربردهای صنعتی ارائه می‌دهد.

برای خرید اینورتر پنتاکس 90 کیلووات، ابتدا توان و جریان موتور را بررسی کنید. سپس نوع بار و روش کنترل موردنیاز را با مشخصات درایو تطبیق دهید.
