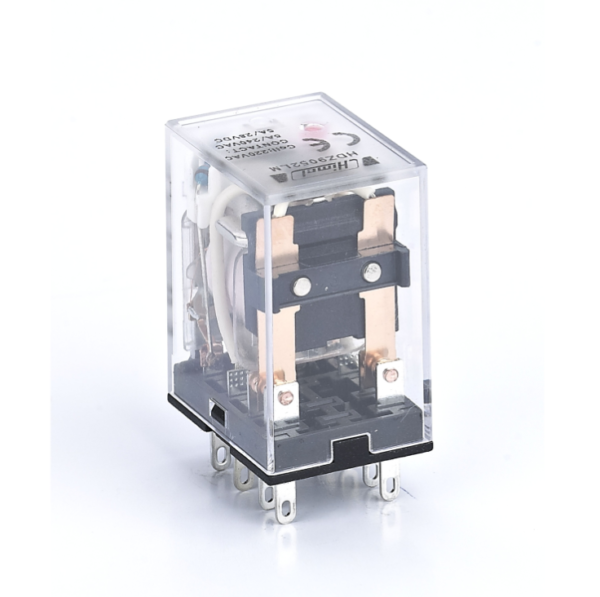

رله شیشه ای دو پل 230VAC با نشانگرHDZ9052LN LED هیمل
HIMEL Miniature plug-in relay_HDZ9-5A_2P_LED AC_230V
رله شیشه ای چیست؟
رله شیشه ای یا رله کمکی نوعی سوئیچ الکترومغناطیسی است که ساختاری ساده و شبیه به کنتاکتور دارد و در مواردی همچون سوئیچینگ بارهای سبک در جریان های پایین مورد استفاده قرار می گیرد. با توجه به اینکه این رله ها معمولا در مدارهای فرمان استفاده می شوند، لذا آنها با عنوان رله فرمان نیز شناخته می شوند.
اجزای رله شیشه ای
بوبین: بوبین یا سیم پیچ یا همان COIL وظیفه ایجاد نیرو مغناطیسی و در ادامه نیروی متحرکه مکانیکی را دارد به همین دلیل گاهی به این رله ها، رله الکترومکانیکی نیز گفته می شود. ولتاژ بوبین می تواند متفاوت از ولتاژ تیغه ها باشد و با ولتاژ تحریک AC یا DC تغذیه شود. ولتاژ تغذیه بوبین در زمان طراحی مدار باید مشخص شود تا در صورت نیاز از مبدل استفاده گردد. هنگامی که بوبین برقدار می شود به کنتاکت ها که معمولا از جنس پلاتین هستند دستور تغییر وضعیت می دهد. لازم به ذکر است بوبین و کنتاکت ها از نظر الکتریکی نسبت به یک دیگر ایزوله هستند.
تیغه: تیغه ها یا همان کنتاکت ها از سه قسمت تشکیل شده اند؛ تیغه باز یا NO (Normally Open)، تیغه بسته یا NC (Normally Close)، و تیغه مشترک یا COM (Common). در حالتی که بوبین برقدار نیست تیغه مشترک (COM) به تیغه NC متصل است و زمانی که بوبین برقدار می شود تیغه مشترک به تیغه NO متصل می شود تا مدار قطع شود. تعداد کنتاکت های رله شیشه ای می تواند بسته به نیاز اپراتور و تعداد فرمان هایی که قرار است به صورت هم زمان به مدار اعمال شود متفاوت باشد؛ به عبارت دیگر می تواند دو کنتاکت یا حتی گاهی بیشتر داشته باشد. وجود این کنتاکت ها در مدار فرمان به سادگی طراحی و دقت مدار فرمان بسیار کمک می کند.
'
محدوده تولید
HDZ9
نام سریال
مینیاتور
نوع محصول یا جزء
رله پلاگین
ضریب بهره برداری
20 درصد
ویژگی مکمل
نوع و ترکیب مخاطبین
2 C/O
شکل سنجاق
تخت
ولتاژ مدار کنترل [Uc]
230 ولت AC 50/60 هرتز
[Ithe] جریان حرارتی محصور معمولی
5 A در -25…55 درجه سانتیگراد
LED وضعیت
رهبری
[Ui] ولتاژ عایق نامی
250 ولت AC مطابق با IEC
28 ولت DC مطابق با IEC
[Uimp] ولتاژ مقاومت در برابر ضربه نامی
2.5 کیلو ولت در طول 1.2/50 میکرو ثانیه
مواد تماس
کنتاکت های آلیاژ نقره
[یعنی] جریان عملیاتی نامی
5 A در 250 ولت (AC) مطابق با IEC
جریان بارگذاری
5 A در 230 ولت AC
حداکثر ظرفیت سوئیچینگ
1250 VA/140 W
نرخ عملیاتی
<= 1800 چرخه در ساعت تحت بار
= 0.15 Uc
زمان عملیات
15 میلی ثانیه
بازنشانی زمان
10 میلی ثانیه
دسته حفاظتی
RT I
ویژگی محیطی
قدرت دی الکتریک
1300 ولت AC بین کنتاکت ها با قطع میکرو
گواهینامه های محصول
CB
CE
SEMKO
استانداردها
IEC 60947-4
دمای هوای محیط برای ذخیره سازی
-55…70 درجه سانتیگراد
دمای هوای محیط برای عملیات
-25…55 درجه سانتی گراد
مقاومت در برابر لرزش
3 gn، دامنه = +/- 1 میلی متر (f = 10…55 هرتز) 5 سیکل در حال کار
درجه حفاظت IP
IP20 مطابق با EN/IEC 60529
مقاومت در برابر ضربه
10 گرم برای در حال کار
درجه آلودگی
2
