کلید هوایی چینت | کشویی | NA8G-3200-2500A/3P

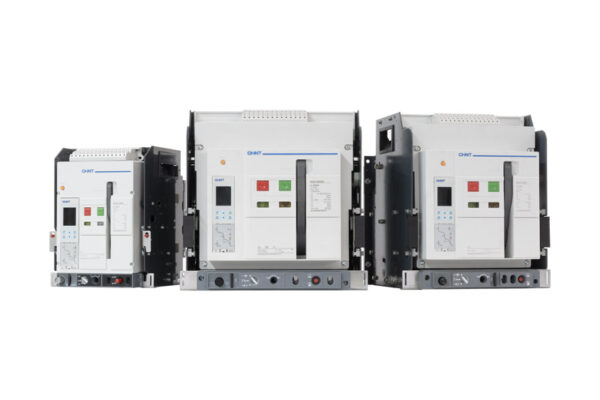

کلید هوایی چینت (CHINT) مدل NA8G-3200-2500A/3P کشویی موتوردار

کلید اتوماتیک هوایی سه پل با جریان نامی ۲۵۰۰ آمپر، طراحی کشویی قابل‌جداسازی با موتور الکتریکی، مناسب مصارف صنعتی سنگین و تابلوهای برق فشار ضعیف

کلید هوایی چینت | کشویی | NA8G-3200-2500A/3P از جمله تجهیزات پیشرفته حفاظت در صنعت برق است که توسط برند معتبر چینت، یکی از بزرگ‌ترین تولیدکنندگان جهانی تجهیزات الکتریکی، طراحی و تولید شده است.

این مدل با ساختار کشویی موتوردار، امکان نصب، تعویض و تعمیر سریع و ایمن را فراهم می‌سازد.

ظرفیت عملکرد ۲۵۰۰آمپر و طراحی ویژه جهت استفاده در تابلوهای برق با بارهای سنگین، آن را به انتخابی ایده‌آل در صنایع حساس و حیاتی تبدیل کرده است.



🔹 ویژگی‌های تخصصی

جریان نامی: ۲۵۰۰آمپر با قابلیت عملکرد در بارهای مداوم و لحظه‌ای بالا

ساختار: کشویی با مکانیزم موتوری جهت عملکرد از راه دور و جداسازی سریع

تعداد پل: ۳ پل برای حفاظت سه‌فاز کامل

ولتاژ عملکرد: 690V AC در ولتاژ نامی

طراحی بدنه: عایق مقاوم در برابر حرارت، مطابق استاندارد IEC 60947-2

سازگاری استاندارد: دارای تاییدیه‌های CE، CCC و RoHS

سیستم حفاظتی: مجهز به رله‌های حرارتی، مغناطیسی و میکروپروسسوری

کنترل الکترونیکی: موتور داخلی جهت کشیدن و قرار دادن کلید به‌صورت اتوماتیک



🔹 ویژگی‌های عمومی محصول

قابلیت نصب افقی یا عمودی

نشانگر وضعیت عملکرد (On/Off/Trip)

مکانیزم قفل مکانیکی برای ایمنی در زمان تعمیر

عمر مکانیکی بالا با بیش از ۱۰،۰۰۰ سیکل قطع و وصل

طراحی ماژولار برای تعویض قطعات بدون نیاز به تعویض کل مجموعه

🔹 کاربردهای تخصصی

• تابلوهای توزیع اصلی در کارخانه‌های بزرگ صنعتی
• مراکز داده و سیستم‌های حیاتی IT
• نیروگاه‌ها، پالایشگاه‌ها، صنایع فولاد و سیمان
• پروژه‌های بیمارستانی و نظامی با نیاز به حداکثر ایمنی
• امکان اتصال به سیستم‌های کنترل PLC، اسکادا و مانیتورینگ از راه دور

🔹 کاربردهای عمومی محصول

ساختمان‌های اداری و تجاری با مصرف بالا

تأسیسات زیرساختی مانند مترو، فرودگاه‌ها و مراکز انتقال برق

حفاظت از تجهیزات گران‌قیمت در برابر جریان‌های اضافه‌بار و اتصال کوتاه

🔹 نکات فنی محصول

• نصب صحیح: نصب باید توسط تکنسین مجرب، در تابلو با تهویه کافی انجام شود
• تجهیزات مکمل: استفاده از شینه مسی مناسب، کابل‌شوهای استاندارد و باس‌داکت توصیه می‌شود
• محیط نصب: دمای محیط بین -5 تا +40 درجه سانتی‌گراد، رطوبت کمتر از 90٪ غیر متراکم
• حفاظت: بهتر است به همراه سیستم ارتینگ و برق‌گیر نصب شود
• تست دوره‌ای: عملکرد سیستم قطع و وصل و سلامت موتور کشویی هر ۶ ماه یکبار بررسی شود



🔹 راهنمای نصب دقیق

بررسی مشخصات تابلو برق از نظر ظرفیت جریان و دمای کاری

نصب در حالت قطع کامل و ایمن‌سازی تابلو

اتصال شینه‌ها با گشتاور مناسب مطابق جدول کارخانه سازنده

تنظیم پارامترهای حفاظتی مانند جریان قطع حرارتی، مغناطیسی و تاخیر زمانی

تست عملکرد موتور کشویی و عملکرد دستی

تأیید عملکرد کلید با تست زیر بار (Load Test)



🔹 روش‌های عیب‌یابی تخصصی

علامت احتمال مشکل روش رفع
عدم کشیده شدن کلید خرابی موتور داخلی یا رله فرمان بررسی برق تغذیه و سلامت موتور
Trip شدن بی‌دلیل تنظیم نامناسب رله حرارتی بازتنظیم پارامترهای حفاظتی
عدم قطع زیر بار جوش خوردن کنتاکت‌ها بررسی عمر مفید کلید و تعویض کنتاکت

🔹 عملکرد در شرایط اقلیمی مختلف

در مناطق گرم و مرطوب: توصیه به استفاده از هیتر تابلو

در مناطق سرد: بررسی مقاومت موتور کشویی در دمای پایین

در مناطق صنعتی: محافظت در برابر گرد و غبار صنعتی و بخارات خورنده با تعبیه فیلتراسیون تابلو

🔹 برنامه نگهداری و چک‌لیست دوره‌ای زمان‌بندی اقدام نگهداری

ماهیانه تست مکانیکی کشویی، بررسی وضعیت نمایشگر
هر 3 ماه بررسی اتصال شینه‌ها و داغ‌شدن احتمالی
هر 6 ماه تست کامل حفاظت الکترونیکی، پاکسازی گردوغبار داخلی
سالانه بازبینی کامل داخلی و روغن‌کاری مکانیزم کشویی

🔹 مشاوره تخصصی انتخاب و نگهداری

جهت انتخاب مناسب‌ترین مدل کلید هوایی برای پروژه خود، مواردی چون:

نوع بار (موتوری، مقاومتی)

حساسیت سیستم به قطعی برق

نیاز به کنترل از راه دور

شرایط اقلیمی و محدودیت فضایی را حتماً با کارشناس فنی بررسی کنید.

کلیدهای کشویی موتوردار برای تابلوهایی که نیاز به تعویض سریع و بدون خاموشی دارند، بهترین گزینه هستند.
