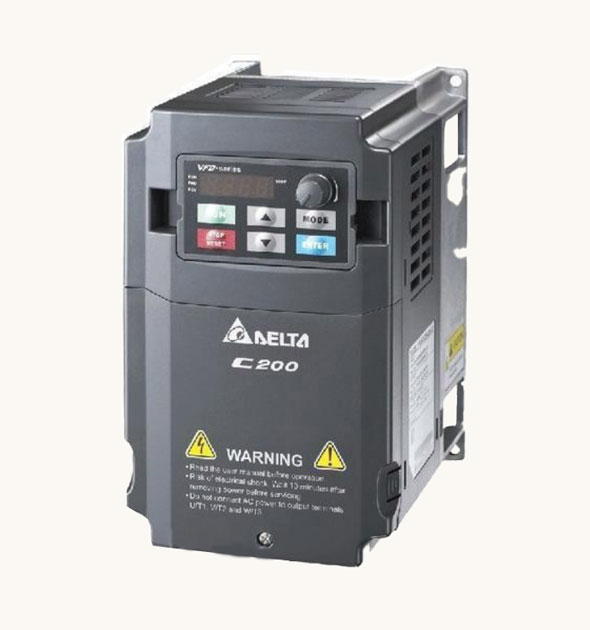

اینورتر دلتا C200 تکفاز 1.5 کیلووات 220 ولت DELTA-VFD-VFD015CB21A-20
Inverter C200 Delta یک نمونه مدل اینورتر برند دلتا ساخت کشور تایوان است. درایو یا اینورتر مدل C200 دلتا با استفاده از عناصر با کیفیت بالا طراحی و ساخته شده است که در این DRIVE از جدیدترین تکنولوژی روز دنیا مطابق استانداردهای معتبر جهانی استفاده شده است.
اینورتر یا درایو که به عنوان VFD ها هم معروف است تجهیزی است که برای کنترل سرعت موتور های AC بکار میرود . اما این کنترل سرعت نباید باعث کاهش گشتاور و یا قدرت موتور شود به همین دلیل مناسب ترین وسیله برای کنترل سرعت اینورتر است که توسط ادوات نیمه هادی سرعت ، گشتاور و قدرت موتور را کنترل می کند.
اینورتر دلتا C200 VFD015CB21A-20 دارای توان 1.5 KW با ورودی 230 ولت می باشد
بررسی اینورتر دلتا C200 تکفاز 1.5 کیلووات مدل VFD015CB21A-20
ولتاژ ورودی تکفاز این سری دلتا 230VAC است و در توانهای 0.4KW~22KW تولید می شوند و برای کاربردهای عمومی بهترین انتخاب هستند. همچنین درایو VFD-C200 دارای مدهای کنترلی VECTOR (حلقه باز و حلقه بسته)، V/F، V/F+PG، FOC+PG، SVC است.
اینورتر C200 دلتا یا همان VFD-C200 دارای 10 ورودی دیجیتال و 2 خروجی دیجیتالی ترانزیستوری (جریاندهی 50ma) و 2 خروجی دیجیتال رلهای (جریاندهی کنتاکتهای رله 5A) و 3 ورودی و 2 خروجی آنالوگ است. درایو دلتا مدل C200 دارای پی ال سی داخلی با 4 ورودی و 2 خروجی دیجیتال و 1 ورودی و 1 خروجی آنالوگ نیز است. نحوه سیم کشی مدار فرمان ورودی های دیجیتال این INVERTER به صورت SINK/SOURCE است و ورودی های آنالوگ اینورتر دلتا مدل C200 بصورت ولتاژی 0~10 ولت و جریانی 0~20 میلی آمپر و 4~20 میلی آمپر است.
همچنین این درایو دارای فرکانس خروجی 600 هرتز در حالت بار نرمال و فرکانس خروجی 300 هرتز در حالت بار سنگین و دو ورودی و خروجی سرعت بالا با جداکثر فرکانس 33 هرتز است.
از ویژگی های دیگر اینورتر دلتا C200 با ورودی تکفاز داشتن سطح حفاظتی بسیار بالا، حفاظت در برابر افت ولتاژ، حفاظت در برابر اضافه جریان، کنترل از طریق شبکه های ارتباطی،ایمنی در برابر اضافه دما، صرفه جویی در مصرف انرژی، پایداری بسیار بالا در خطوط تولید مواد غذایی را نام برد. اینورتر C200 دلتا دارای پورت RS485 جهت اتصال به پروتکل مدباس (RTU & ASCII) است و از شبکه CANOPEN به صورت پیشفرض پشتیبانی میکند.
مدهای کاری اینورتر C200 دلتا v/f، وکتور کنترل و وکتور کنترل بدون سنسور (Sensor Less Vector Control) است و این درایو امکان کنترل سروو موتور و همچنین پشتیبانی از تابع PID داخلی را نیز میتواند انجام دهد.
نقاط ضعف و قوت اینورتر VFD-C200 سری VFD015CB21A-20
نقاط قوت اینورتر دلتا C200 تکفاز :
- قیمت مناسب
- دارای PLC داخلی
- مناسب برای واکنش های سریع
- متصل شدن به همه PLCها
- کاهش انرژی مصرفی، کاهش جریان راه اندازی و کاهش هزینه برق
- امکان کنترل از راه دور
- ایجاد سرعت بیشتر از سرعت نامی موتور
- کیپد جداشونده تا حداکثر 5 متر
- امکان نصب بر روی دیوار
- فن خنک کننده قوی با قابلیت انتقال حرارت به هیت سینک
- تنظیم بسیار ساده و آسان پارامترها
- نیاز به سیم کشی کمتر
نقاط ضعف اینورتر دلتا C200 تکفاز:
- ضعیف بودن مدار ورودی به نسبت مدلهای مشابه و خرابی تقریبا زیاد در محیطهایی با نوسانات شدید برق
- ضعیف بودن نرم افزار اینورتر مدل VFD-soft نسبت به مدل های جدیدتر و بهروزتر
- دارا نبودن مد پوزیشن
موارد استفاده و کاربرد INVERTER VFD-C200
اینورتر مدل VFD-C200 در صنایع ماشین های پردازش، ترولی، پمپ، فن، ماشین آلات بسته بندی، ماشین آلات چاپ، ماشین آلات نجاری، ماشین آلات تراشکاری، ماشین آلات پیچشی و… و همچنین جهت کنترل دور انواع موتور و برای کاربردهای مختلف صنعتی طراحی گردیده است.
مشخصات فنی INVERTER VFD-C200
- دارای 10 ورودی دیجیتال
- دارای 4 خروجی دیجیتال
- دارای 3 ورودی آنالوگ
- دارای 2 خروجی آنالوگ
- علاوه بر 2 خروجی ترانزیستوری دارای 2 خروجی رله ای نیز دارد
- درای پورت ارتباطی RS485
- پشتیبانی از انواع شبکه های MODBUS و CANOPEN به صورت پیش فرض
- دارا بودن پورت RS485, ETHERNET, USB
- نوع تغذیه INVERTER DELTA VFD-C200 بصورت تکفاز AC است
- دارای ترمز DC
- دارای چاپر ترمز داخلی تا 11 کیلووات
- دارای راکتور داخلی DC
- دارای صفحه نمایش
- دارای فیلتر EMI
- دارای PLC داخلی 5000 مرحلهای با ورودی و خروجی های دیجیتال و ورودی و خروجی های آنالوگ
- کنترل PID
- گشتاور مناسب در هنگام راه اندازی
- دارای ولوم بزای تنظیم فرکانس
- قابلیت استفاده از انکودر برای حالت حلقه بسته
