توضیحات

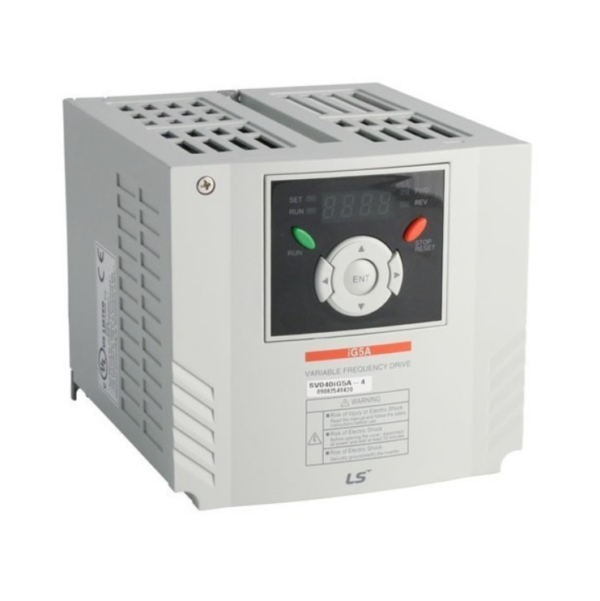

اینورتر 1.5 کیلووات IG5A-4 ال اس 3فاز به سه فاز 380 ولت LS-SV015IG5A-4
سری IG5A از محصولات LS ، درایوهایی توانمند و پرکاربردند که طی سالیان کارایی خود را در عمل به اثبات رسانده اند.
درایو فرکانس متغیر (VFD) نوعی کنترل کننده موتورست که با تغییر دادن فرکانس و ولتاژ الکتروموتور آن را به گردش در میآورد.
فرکانس اینورتر 1.5 کیلووات IG5A-4 ال اس بطور مستقیم با سرعت موتور (RPM) مرتبط یعنی فرکانس بیشتر باعث گردش سریع تر موتورست.
اگر یک کاربرد نیاز ندارد که موتور در سرعت کامل نامی خود کار کند، VFD را میتوان جهت کاهش فرکانس و ولتاژ بکاربرد.
تغییر کند، VFD به آسانی با افزایش یا کاهش سرعت موتور میتواند موتور را با این نیاز تطبیق دهد.
ویژگیهای اینورتر 1.5 کیلووات IG5A-4 ال اس:
- مورد تایید استانداردهای CE و UL
- متد کنترل برداری بدون سنسور (Sensorless Vector Control) که میتواند گشتاور بالا و کنترل سرعت خوبی را ایجاد نماید
- حفاظت در برابر اتصال به زمین خروجی
- کنترل اینورتر با استفاده از سیگنال آنالوگ 10 ~ -10 ولت که با استفاده از آن اپراتور میتواند علاوه بر سرعت موتور، جهت دوران آن را نیز تغییر دهد
- متد کنترل PID جهت کنترل دما، فشار، دبی و … بدون نیاز به هیچ کنترلر خارجی
- مدار ترمز دینامیکی داخلی (Dynamic Braking) که میزان زمان توقف را با استفاده از مقاومت ترمز به حداقل میرساند
- شبکه RS-485 داخلی که مهندسین را قادر میسازد عملیات تنظیم، کنترل و مانیتورینگ را تحت شبکه پیاده سازی نمایند. همچنین میتوان با استفاده از نرم افزار رایگان Drive View کلیه تنظیمات، کنترلها و مانیتورینگ را اجرا نمود.
- گستره وسیع محصولات از توان 0.4 تا 22 kW با انواع ورودی های تک فاز 220 ولت، سه فاز 220 ولت و سه فاز 380 ولت
- قابلیت اتصال صفحه تنظیمات (Keypad) در فاصلهایی دورتر از اینورتر جهت سهولت بیشتر در کنترل و مانیتورینگ درایو
مقادیر نامی ورودی / خروجی
قابلیت راهاندازی موتور با توان | 1.5 kW (2 HP) |
ظرفیت نامی خروجی | 3.0 kVA |
جریان نامی خروجی | 4 A |
حداکثر فرکانس خروجی | 400 Hz |
حداکثر ولتاژ خروجی | 3 Φ, AC 380 ~ 480 V |
ولتاژ ورودی | 3 Φ, AC 380 ~ 480 V |
فرکانس ورودی | 50 / 60 Hz |
کنترل
روش کنترل | V/F control, Sensorless vector control |
قدرت تفکیک تنظیم فرکانس | Digital command operation : 0.01Hz Analog command operation : 0.06Hz (Max freq.: 60Hz) |
مدل V/F | Linear, Squared, User V/F |
ظرفیت اضافه بار | 150% per 1 min. |
ارتقاء گشتاور | Manual/Auto torque boost |
عملکرد
روش راهاندازی | Keypad/ Terminal/ Communication option/ Remote keypad selectable |
روش تنظیم فرکانس | Analog: 0 ~ 10 V, -10 ~ 10 V, 0 ~ 20 mA Digital: Keypad, Digital inputs, RS-485 serial network |
کارکرد عملیاتی | PID, Up-down, 3-wire |
تعداد ورودی دیجیتال | 8 Multifunction digital inputs, NPN (Sink) / PNP (Source) selectable |
عملکرد ورودی دیجیتال | Forward/Reverse Run, Emergency stop, Fault reset, Jog operation, Multi-step Frequency-High, Mid, Low,
Multi-step Accel/Decel-High, Mid, Low, DC braking at stop, 2nd motor select, Frequency UP/Down, 3-wire operation, External trip A, B, PID-Inverter (v/f) operation bypass, Option-inverter (v/f) operation bypass, 2nd Source, Analog Hold, Accel/Decel stop, Up/Down Save Freq, Jog FX/RX |
تعداد خروجی دیجیتال | 1 relay and 1 open collector output |
عملکرد خروجی دیجیتال | Fault output and inverter status output |
تعداد ورودی آنالوگ | DC 0 ~ 10 V: 1 channel DC 0 ~ 20 mA: 1 channel |
عملکرد ورودی آنالوگ |
Frequency reference, PID control feedback |
تعداد خروجی آنالوگ | DC 0 ~ 10 V: 1 channel |
عملکرد خروجی آنالوگ | Output Freq, Output Current, Output Voltage, DC link selectable |
شبکههای تعبیه شده داخلی | Communication port
Communication protocol
|
