اینورتر پنتاکس DSI-300-7K5G3 سه فاز 7.5 کیلووات

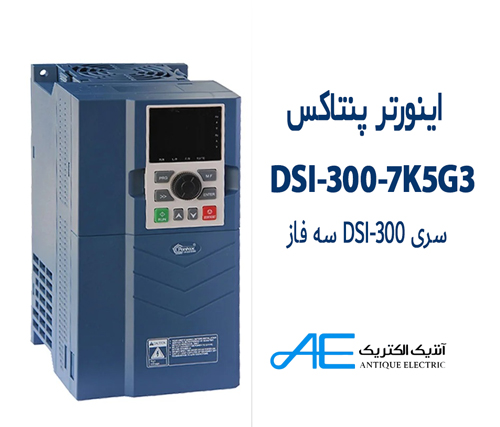

معرفی اینورتر پنتاکس DSI-300-7K5G3

اینورتر پنتاکس DSI-300-7K5G3 یکی از مدل‌های سه‌فاز سری DSI-300 است. این مدل برای کنترل موتورهای الکتریکی سه‌فاز طراحی شده است.

طبق جدول مدل‌های سری DSI-300، مدل DSI-300-7K5G3 توان نامی 7.5 کیلووات دارد. جریان خروجی نامی آن نیز 17 آمپر اعلام شده است. ورودی این مدل از نوع سه‌فاز با ولتاژ 380 ولت و فرکانس 50/60 هرتز است. جریان ورودی نامی دستگاه 20.5 آمپر اعلام شده است.

سری DSI-300 در مستندات فنی به‌عنوان اینورتر کنترل برداری با عملکرد بالا معرفی شده است. این خانواده امکان کنترل موتور در حالت SVC و V/F را فراهم می‌کند.

مزیت رقابتی

مهم‌ترین مزیت این مدل، ترکیب توان 7.5 کیلووات با کنترل فرکانس موتور و امکانات کنترلی سری DSI-300 است. ساختار کنترلی این سری امکان انتخاب منابع مختلف فرمان و مرجع فرکانس را فراهم می‌کند.

درایو می‌تواند فرمان را از پنل، ترمینال‌های I/O یا ارتباط سریال دریافت کند. همچنین مرجع فرکانس می‌تواند از ورودی‌های آنالوگ، پتانسیومتر، پالس، PID یا ارتباطات سریال انتخاب شود.

کاربرد کلی

اینورتر DSI-300-7K5G3 برای پروژه‌هایی مناسب است که به کنترل سرعت و فرکانس یک موتور سه‌فاز نیاز دارند.

کاربرد دقیق هر سیستم به مشخصات موتور، بار مکانیکی و شرایط کاری بستگی دارد. بنابراین انتخاب نهایی باید بر اساس جریان نامی موتور و شرایط واقعی کار انجام شود.

مشخصات فنی اینورتر سه فاز پنتاکس

مدل DSI-300-7K5G3 در جدول رسمی سری DSI-300 با ورودی سه‌فاز 380V، 50Hz/60Hz ثبت شده است. توان نامی این مدل 7.5kW و جریان خروجی نامی آن 17A است. همچنین جدول مدل، موتور سازگار 7.5kW / 10HP را برای این مدل نشان می‌دهد.

جدول مشخصات فنی

مشخصات مدل، جریان‌ها، توان و ولتاژ از جدول مدل سری DSI-300 استخراج شده‌اند. قابلیت‌های کنترلی، ورودی‌ها و ارتباطات نیز در راهنمای فنی همین سری درج شده‌اند.

کنترل موتور و تنظیم فرکانس

اینورتر DSI-300 امکان انتخاب حالت SVC یا V/F را در پارامتر کنترل موتور فراهم می‌کند. این موضوع امکان استفاده از درایو را در پروژه‌های مختلف کنترل موتور فراهم می‌سازد.

حداکثر فرکانس قابل تنظیم در پارامتر P0-10 تا 320Hz مشخص شده است. مقدار کارخانه‌ای این پارامتر 50Hz است. همچنین رزولوشن مرجع فرکانس می‌تواند 0.1Hz یا 0.01Hz تنظیم شود.

منابع فرمان و مرجع سرعت

کاربر می‌تواند منبع فرمان را از گزینه‌های زیر انتخاب کند:

• پنل و کی‌پد
• ترمینال‌های I/O
• ارتباط سریال
• ورودی AI1
• ورودی AI2
• پتانسیومتر
• ورودی پالس
• مرجع PID
• Simple PLC
• مرجع ارتباطی

این ساختار، انعطاف‌پذیری مناسبی برای اتصال درایو به سیستم کنترل فراهم می‌کند.

ورودی‌ها و خروجی‌های کنترلی

درایو DSI-300 دارای ورودی‌های آنالوگ AI1 و AI2 است. محدوده ورودی هر دو کانال DC 0 تا 10V یا 0 تا 20mA اعلام شده است.

همچنین خروجی AO1 قابلیت انتخاب خروجی ولتاژ یا جریان را دارد. خروجی AO2 با محدوده 0 تا 10V تعریف شده است.

در بخش دیجیتال، چهار ورودی X1 تا X4 و یک ورودی HDI وجود دارد. ورودی HDI قابلیت استفاده به‌عنوان ورودی پالس با سرعت بالا را دارد.

ارتباط RS485 و Modbus

اینورتر پنتاکس DSI-300 از ارتباط RS485 پشتیبانی می‌کند. راهنمای فنی، پروتکل ارتباطی سریال را بر پایه Modbus معرفی می‌کند.

ساختار ارتباطی امکان استفاده از درایو در شبکه‌های کنترلی متشکل از یک Master و چند Slave را فراهم می‌کند.

تنظیمات شتاب و توقف موتور

سری DSI-300 چند روش برای شتاب‌گیری و کاهش سرعت موتور ارائه می‌دهد. حالت‌های خطی، S-Curve استاتیک و S-Curve دینامیک در پارامترهای دستگاه تعریف شده‌اند.

همچنین کاربر می‌تواند روش توقف موتور را بین توقف با کاهش سرعت و توقف آزاد انتخاب کند.

حفاظت و تشخیص خطا

راهنمای DSI-300 مجموعه‌ای از خطاهای حفاظتی را برای شرایط مختلف تعریف کرده است. این موارد شامل خطای اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار موتور و خطای فاز ورودی هستند.

در حالت اضافه‌بار، راهنمای دستگاه بررسی بار و انتخاب اینورتر با توان بالاتر را به‌عنوان یکی از اقدامات اصلاحی مطرح می‌کند.

کاربردهای اینورتر DSI-300-7K5G3

بر اساس قابلیت‌های رسمی این سری، اینورتر می‌تواند در سامانه‌هایی استفاده شود که به کنترل سرعت و فرکانس موتور سه‌فاز نیاز دارند.

نمونه‌های کاربردی عبارت‌اند از:

• ماشین‌آلات صنعتی دارای موتور سه‌فاز
• سیستم‌های دارای کنترل سرعت موتور
• تجهیزات دارای کنترل PID
• سامانه‌های متصل به PLC از طریق RS485
• تجهیزات نیازمند تغییر فرکانس موتور
• ماشین‌آلاتی که به شتاب و توقف قابل تنظیم نیاز دارند

نوع بار و شرایط مکانیکی دستگاه باید پیش از انتخاب نهایی بررسی شود.

نکات انتخاب اینورتر پنتاکس

برای انتخاب DSI-300-7K5G3، ابتدا توان و جریان نامی موتور را بررسی کنید. توان موتور در جدول مدل برای این دستگاه 7.5kW و جریان خروجی اینورتر 17A اعلام شده است.

همچنین ولتاژ شبکه باید با ورودی سه‌فاز 380V مطابقت داشته باشد. برای کاربردهای حساس، شرایط بار، زمان شتاب و توقف نیز باید در تنظیمات بررسی شوند.

در صورت استفاده از کنترل برداری، پارامترهای موتور باید مطابق پلاک موتور وارد شوند. راهنمای دستگاه قابلیت Auto-Tuning را نیز برای تنظیمات موتور ارائه می‌کند.

جمع‌بندی

اینورتر پنتاکس DSI-300-7K5G3 یک درایو سه‌فاز با توان 7.5 کیلووات، جریان خروجی 17 آمپر و ورودی 380V AC است. این مدل از کنترل SVC و V/F، ورودی‌های آنالوگ، ورودی‌های دیجیتال، PID و ارتباط RS485/Modbus پشتیبانی می‌کند.

اگر توان و جریان موتور با مشخصات این مدل مطابقت دارد، DSI-300-7K5G3 می‌تواند گزینه‌ای مناسب برای کنترل سرعت موتور سه‌فاز باشد. برای خرید اینورتر پنتاکس، مشخصات موتور و شرایط کاری را با مشخصات فنی محصول تطبیق دهید.
