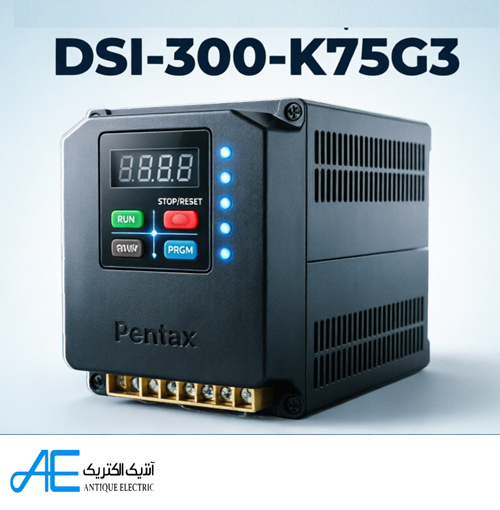

اینورتر پنتاکس DSI-300-K75G3

معرفی اینورتر پنتاکس DSI-300-K75G3

اینورتر پنتاکس DSI-300-K75G3 یکی از مدل‌های سه‌فاز سری DSI-300 است. مستندات فنی سری DSI-300، مدل سه‌فاز DSI-300-0K7G3 را برای توان 0.75 کیلووات معرفی می‌کنند. در برخی فهرست‌های محصول، همین رده با کد DSI-300-K75G3 نیز نمایش داده می‌شود.

اینورتر پنتاکس DSI-300-K75G3 برای شبکه سه‌فاز با ولتاژ 380 ولت و فرکانس 50/60 هرتز ارائه می‌شود. جریان ورودی این مدل 4.3 آمپر و جریان خروجی آن 2.1 آمپر است. توان نامی موتور نیز 0.75 کیلووات اعلام شده است.

سری DSI-300 یک خانواده از اینورترهای کنترل برداری است. دفترچه فنی این سری، قابلیت کنترل دقیق موتورهای القایی را معرفی می‌کند.

مزیت رقابتی درایو پنتاکس DSI-300

سری DSI-300 از کنترل برداری جریان بهره می‌برد. این ساختار امکان کنترل موتور القایی را با دقت و گشتاور بالا فراهم می‌کند. دفترچه فنی، کنترل Vector و V/F را برای این خانواده معرفی می‌کند.

مهم‌ترین قابلیت‌های اعلام‌شده برای سری DSI-300 شامل موارد زیر است:

• کنترل برداری بدون انکودر
• کنترل V/F
• پشتیبانی از کنترل حلقه بسته با انکودر
• کنترل PID
• عملکرد Simple PLC
• کنترل چندمرحله‌ای سرعت
• ورودی پالس پرسرعت
• ورودی‌های آنالوگ
• خروجی‌های دیجیتال
• خروجی‌های رله
• خروجی پالس
• ارتباط RS485
• پروتکل Modbus
• پشتیبانی از کارت‌های ارتباطی
• قابلیت تنظیم شتاب و کاهش سرعت
• قابلیت کنترل گشتاور
• حفاظت موتور
• حفاظت در برابر اضافه‌جریان
• حفاظت در برابر اضافه‌ولتاژ
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر افزایش دما
• حفاظت در برابر اضافه‌بار

کاربردهای اینورتر سه فاز پنتاکس

اینورتر پنتاکس DSI-300-K75G3 برای کنترل دور موتورهای القایی سه‌فاز در تجهیزات صنعتی سبک کاربرد دارد. این مدل با توان 0.75 کیلووات و جریان خروجی 2.1 آمپر، گزینه‌ای مناسب برای موتورهای سازگار با این محدوده است.

از کاربردهای قابل استفاده آن می‌توان به موارد زیر اشاره کرد. انتخاب نهایی باید بر اساس توان، جریان، ولتاژ و نوع بار موتور انجام شود.

کاربردهای قابل استفاده بر اساس قابلیت‌های فنی درایو را می‌توان به این موارد محدود کرد:

• نوار نقاله‌های سبک: برای کنترل سرعت موتور و تنظیم سرعت حرکت نوار.
• ماشین‌آلات بسته‌بندی: برای کنترل حرکت موتور در بخش‌های مختلف دستگاه.
• فن و هواکش: در کاربردهایی که موتور سه‌فاز با توان 0.75 کیلووات استفاده می‌شود.
• پمپ‌های کوچک: برای تنظیم سرعت موتور پمپ در سیستم‌هایی که مشخصات موتور با خروجی 2.1 آمپر هماهنگ باشد.
• کمپرسورهای کوچک: در تجهیزاتی که موتور القایی سه‌فاز با مشخصات سازگار دارند.
• ماشین‌آلات صنعتی سبک: برای کنترل سرعت موتور در تجهیزات دارای موتور القایی.
• سیستم‌های انتقال مواد: در تجهیزات سبک که به کنترل سرعت موتور نیاز دارند.
• تجهیزات تهویه: برای کنترل دور موتور فن و تجهیزات مشابه.

مشخصات فنی اینورتر پنتاکس DSI-300-K75G3

اینورتر پنتاکس DSI-300-K75G3 در رده سه‌فاز 380 ولت سری DSI-300 قرار می‌گیرد. توان نامی این مدل 0.75 کیلووات است. جریان ورودی 4.3 آمپر و جریان خروجی 2.1 آمپر اعلام شده است.

دفترچه فنی سری DSI-300، مدل سه‌فاز DSI-300-0K7G3 را با توان 0.75 کیلووات معرفی می‌کند. جدول جریان نیز جریان خروجی 2.1 آمپر را برای این رده نشان می‌دهد.

جدول مشخصات اینورتر پنتاکس DSI-300-K75G3

اطلاعات جدول بر اساس دفترچه فنی سری DSI-300 و جدول مشخصات مدل‌های سه‌فاز این سری تنظیم شده است.

قابلیت‌های اینورتر پنتاکس DSI-300-K75G3

اینورتر پنتاکس DSI-300-K75G3 از ساختار کنترل برداری سری DSI-300 استفاده می‌کند. این سری برای کنترل موتورهای القایی با دقت بالا طراحی شده است.

کنترل V/F نیز در ساختار سری DSI-300 وجود دارد. کاربر می‌تواند روش کنترل را متناسب با نیاز سیستم انتخاب کند.

کنترل برداری و V/F

کنترل برداری، کنترل دقیق‌تری روی رفتار موتور فراهم می‌کند. سری DSI-300 همچنین امکان استفاده از کنترل V/F را فراهم می‌کند. پارامترهای مربوط به این دو روش در دفترچه فنی سری تعریف شده‌اند.

ورودی و خروجی‌های کنترلی

سری DSI-300 ورودی‌های دیجیتال و آنالوگ را در اختیار کاربر قرار می‌دهد. ورودی HDI نیز امکان دریافت پالس پرسرعت را دارد. دفترچه حداکثر فرکانس 100 کیلوهرتز را برای ورودی پالس اعلام می‌کند.

در بخش خروجی، سری DSI-300 خروجی دیجیتال، خروجی رله، خروجی آنالوگ و خروجی پالس دارد. این امکانات، کنترل و پایش فرآیند را ساده‌تر می‌کنند.

حفاظت‌های درایو پنتاکس DSI-300

سری DSI-300 مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی را ارائه می‌دهد. این حفاظت‌ها شرایط خطا را شناسایی می‌کنند و وضعیت خطا را روی پنل نمایش می‌دهند.

حفاظت‌های مستندشده شامل موارد زیر هستند:

• اضافه‌جریان
• اضافه‌ولتاژ
• افت ولتاژ
• اضافه‌بار موتور
• افزایش دمای اینورتر
• اتصال کوتاه موتور
• قطع فاز ورودی
• قطع فاز خروجی
• خطای ارتباطی
• خطای پالس
• خطای زمین موتور

شرایط نصب اینورتر سه فاز پنتاکس

دفترچه سری DSI-300 شرایط محیطی و نصب را مشخص می‌کند. برای نصب صحیح، فضای مناسب برای گردش هوا فراهم کنید. همچنین از قرارگیری اینورتر در محیط نامناسب جلوگیری کنید.

برای مدل دقیق DSI-300-K75G3، مقدار مستقل و جداگانه‌ای برای کشور سازنده در مستندات بررسی‌شده وجود ندارد. بنابراین این مشخصه توسط سازنده اعلام نشده است.

ابعاد مدل‌های سری DSI-300 در دفترچه فنی ارائه شده‌اند. بااین‌حال، برای جلوگیری از انتساب عدد اشتباه، ابعاد مستقل مدل DSI-300-K75G3 را بدون تطبیق دقیق با کد کامل درج نمی‌کنیم.

راهنمای انتخاب اینورتر پنتاکس DSI-300-K75G3

برای انتخاب اینورتر، ابتدا ولتاژ شبکه را بررسی کنید. سپس جریان و توان موتور را با مشخصات درایو تطبیق دهید.

اینورتر پنتاکس DSI-300-K75G3 برای ورودی سه‌فاز 380 ولت طراحی شده است. توان موتور متناظر آن 0.75 کیلووات و جریان خروجی آن 2.1 آمپر است.

پلاک موتور باید با مشخصات خروجی اینورتر هماهنگ باشد. همچنین شرایط بار، روش کنترل و نیازهای کنترلی سیستم را بررسی کنید.

بررسی جریان موتور

جریان نامی موتور یکی از مهم‌ترین معیارهای انتخاب درایو است. مدل DSI-300-K75G3 جریان خروجی 2.1 آمپر دارد. پیش از خرید، جریان پلاک موتور را با این مقدار مقایسه کنید.

بررسی ولتاژ ورودی

این مدل در گروه اینورترهای سه‌فاز 380 ولت، 50/60 هرتز قرار دارد. بنابراین، ولتاژ شبکه را پیش از نصب بررسی کنید.

جمع‌بندی

اینورتر پنتاکس DSI-300-K75G3 یک درایو سه‌فاز با توان 0.75 کیلووات است. این مدل در رده ورودی 380 ولت AC و فرکانس 50/60 هرتز قرار دارد. جریان ورودی آن 4.3 آمپر و جریان خروجی آن 2.1 آمپر است.

سری DSI-300 کنترل برداری، کنترل V/F، PID، Simple PLC، ورودی پالس و ارتباط RS485 را ارائه می‌کند. این سری همچنین مجموعه‌ای از حفاظت‌های الکتریکی و حرارتی را در اختیار کاربر قرار می‌دهد.

اگر به یک اینورتر سه‌فاز 380 ولت برای موتور 0.75 کیلووات نیاز دارید، مشخصات پلاک موتور را بررسی کنید. سپس سازگاری جریان خروجی و شرایط کاری را با DSI-300-K75G3 تطبیق دهید.
