اینورتر تکو A510-4075-SH3 | 75HP (55KW)

معرفی اینورتر تکو A510 75 اسب

اینورتر تکو A510-4075-SH3 یکی از مدل‌های سری A510s شرکت TECO است. این مدل در کلاس 400V قرار دارد و برای موتور 75 اسب معادل 55 کیلووات معرفی شده است. کاتالوگ رسمی، مدل A510-4075-S□3 را در همین رده توان قرار می‌دهد.

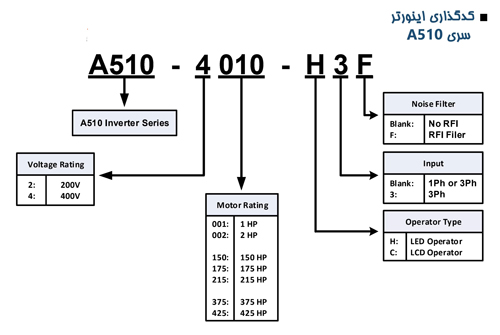

در ساختار کدگذاری سری A510s، عدد 4 نشان‌دهنده کلاس 400V است. عدد 075 نیز به رده 75HP اشاره دارد. حرف H نسخه استاندارد با نمایشگر LED را مشخص می‌کند. عدد 3 نیز ورودی سه‌فاز را نشان می‌دهد.

مدل A510-4075-SH3 بدون فیلتر نویز داخلی عرضه می‌شود. TECO نسخه دارای فیلتر داخلی را با پسوند F مشخص می‌کند. بنابراین A510-4075-SH3 و مدل‌های دارای F نباید یکسان در نظر گرفته شوند.

مزیت‌های اینورتر TECO A510 75HP

سری A510s یک درایو فرکانس متغیر با کنترل برداری جریان است. TECO برای این خانواده هفت حالت کنترل موتور معرفی کرده است. این حالت‌ها کنترل سرعت، موقعیت، گشتاور و کاربردهای سبک و سنگین را پوشش می‌دهند.

اینورتر تکو A510 از فناوری Auto-Tuning نیز استفاده می‌کند. این قابلیت به تنظیم پارامترهای موتور در فرایند راه‌اندازی کمک می‌کند.

TECO همچنین امکان استفاده از کارت‌های ارتباطی پرسرعت را برای سری A510s فراهم کرده است. قابلیت STO نیز در این خانواده ارائه می‌شود.

کاربردهای اینورتر تکو 55 کیلووات

TECO سری A510s را برای طیف متنوعی از کاربردهای صنعتی معرفی کرده است. این خانواده برای کاربردهای سبک و سنگین طراحی شده است. کنترل کشش، موقعیت، سرعت و گشتاور از کاربردهای اصلی این سری هستند.

در مستندات رسمی A510s، کاربردهایی مانند نوار نقاله، فن، پمپ، تجهیزات تهویه، بالابر، پرس و ماشین‌ابزار نیز مطرح شده‌اند.

کاربردهای صنعتی درایو TECO A510

• نوار نقاله
• فن
• پمپ
• تجهیزات HVAC
• بالابر
• آسانسور
• جرثقیل
• پرس
• ماشین‌ابزار
• تجهیزات فلزکاری
• تجهیزات پلاستیک
• ماشین‌آلات نساجی
• سیستم‌های کنترل کشش

مشخصات فنی اینورتر تکو A510 75 اسب

مدل A510-4075-SH3 برای موتور 75HP معادل 55kW در کلاس 400V معرفی شده است. ورودی مدل سه‌فاز است و محدوده ولتاژ ورودی سری 400V برابر 380 تا 480V اعلام شده است. فرکانس ورودی نیز 50/60Hz است.

ولتاژ ورودی اینورتر تکو A510

TECO برای مدل‌های کلاس 400V، ورودی سه‌فاز 380 تا 480V را اعلام می‌کند. محدوده مجاز تغییرات ولتاژ برابر ‎+10%/-15% است. فرکانس ورودی نیز 50/60Hz اعلام شده است.

توان موتور و جریان خروجی

توان موتور اعلام‌شده برای A510-4075-SH3 برابر 75HP یا 55kW است. جدول Selection Guide کاتالوگ رسمی، جریان 118A در حالت HD و 145A در حالت ND را برای این مدل نشان می‌دهد.

سری A510s از ساختار Dual Rating استفاده می‌کند. بنابراین جریان نامی مدل بر اساس حالت کاری ND یا HD متفاوت است.

حالت Heavy Duty

در حالت Heavy Duty، سری A510s قابلیت اضافه‌بار تا 150 درصد جریان نامی برای 60 ثانیه را ارائه می‌کند. ظرفیت اضافه‌بار تا 200 درصد برای 2 ثانیه نیز اعلام شده است.

حالت Normal Duty

در حالت Normal Duty، قابلیت اضافه‌بار تا 120 درصد جریان نامی برای 60 ثانیه اعلام شده است. این حالت برای کاربردهایی مانند فن، پمپ و HVAC در راهنمای انتخاب سری معرفی شده است.

جدول مشخصات فنی

مشخصات اصلی مدل و جریان‌های ND/HD از کاتالوگ رسمی A510s استخراج شده‌اند. قابلیت‌های خانواده A510s نیز از صفحه رسمی TECO و کاتالوگ سازنده گرفته شده‌اند.

قابلیت‌های درایو TECO A510

کنترل برداری اینورتر تکو A510

سری A510s هفت حالت کنترل موتور را ارائه می‌کند. TECO این خانواده را برای کنترل موتورهای القایی و موتورهای آهنربای دائم معرفی کرده است.

این ساختار کنترل، کاربردهای سرعت، گشتاور، موقعیت و کشش را پوشش می‌دهد. در نتیجه، اینورتر تکو 75 اسب برای طیف متنوعی از سیستم‌های صنعتی قابل استفاده است.

Auto-Tuning موتور

فناوری Auto-Tuning یکی از قابلیت‌های اصلی سری A510s است. TECO این فناوری را برای کاهش زمان راه‌اندازی و تنظیم درایو معرفی کرده است.

کنترل گشتاور و موقعیت

سری A510s از کنترل گشتاور و موقعیت پشتیبانی می‌کند. این قابلیت‌ها در کنار کنترل سرعت، استفاده از درایو را در کاربردهای متنوع صنعتی امکان‌پذیر می‌کنند.

کنترل موتورهای IM، IPM و SPM

TECO اعلام می‌کند که A510s از کنترل برداری جریان برای موتورهای IM، IPM و SPM پشتیبانی می‌کند. این ویژگی یکی از قابلیت‌های اصلی معماری جدید این سری است.

ارتباطات و امکانات کنترلی اینورتر TECO

سری A510s از کارت‌های ارتباطی پرسرعت Plug-in پشتیبانی می‌کند. TECO برای این خانواده چند گزینه ارتباطی را در مستندات خود ارائه کرده است.

قابلیت STO نیز در ساختار جدید A510s قرار دارد. این عملکرد برای کاربردهایی طراحی شده است که به عملکرد ایمنی توقف گشتاور نیاز دارند.

راهنمای انتخاب اینورتر تکو 75 اسب

ابتدا ولتاژ شبکه را بررسی کنید. مدل A510-4075-SH3 در کلاس 400V قرار دارد. ورودی سه‌فاز 380 تا 480V برای این خانواده اعلام شده است.

سپس توان موتور را بررسی کنید. مدل A510-4075-SH3 برای موتور 75HP معادل 55kW در جدول رسمی انتخاب قرار گرفته است.

در مرحله بعد، جریان پلاک موتور را با جریان حالت کاری مقایسه کنید. برای این مدل، TECO جریان 118A را در HD و 145A را در ND اعلام کرده است.

نکات انتخاب TECO A510-4075-SH3

• ولتاژ شبکه را بررسی کنید.
• سه‌فاز بودن شبکه را بررسی کنید.
• توان موتور را بررسی کنید.
• جریان پلاک موتور را بررسی کنید.
• نوع بار را مشخص کنید.
• حالت ND یا HD را تعیین کنید.
• نیاز به کنترل سرعت را بررسی کنید.
• نیاز به کنترل گشتاور را مشخص کنید.
• نیاز به کنترل موقعیت را بررسی کنید.
• نیازهای ارتباطی سیستم را تعیین کنید.
• شرایط محیطی نصب را بررسی کنید.
• نیاز به عملکرد STO را بررسی کنید.

ساختار و نسخه اینورتر تکو 55 کیلووات

مدل A510-4075-SH3 در جدول ابعادی رسمی A510s در گروه مدل‌های Frame 5 قرار می‌گیرد. کاتالوگ جدید TECO مدل‌های A510-4050-S□3، A510-4060-S□3 و A510-4075-S□3 را در Frame 5 قرار داده است.

کاتالوگ همچنین تأکید می‌کند که مدل‌های 400V تا 60HP با فیلتر داخلی، ابعاد متفاوتی دارند. مدل 75HP A510-4075-SH3 در گروه مدل‌های بدون فیلتر داخلی قرار دارد.

مزایای اینورتر TECO A510-4075-SH3

• توان موتور 75HP
• توان 55kW
• ورودی سه‌فاز
• کلاس ولتاژ 400V
• محدوده ورودی 380 تا 480V
• فرکانس ورودی 50/60Hz
• جریان HD برابر 118A
• جریان ND برابر 145A
• اضافه‌بار HD تا 150%
• اضافه‌بار لحظه‌ای HD تا 200%
• اضافه‌بار ND تا 120%
• کنترل برداری جریان
• Auto-Tuning
• کنترل سرعت
• کنترل گشتاور
• کنترل موقعیت
• پشتیبانی از موتورهای IM
• پشتیبانی از موتورهای IPM
• پشتیبانی از موتورهای SPM
• پشتیبانی از کارت‌های ارتباطی Plug-in
• قابلیت STO
• طراحی مناسب کاربردهای سبک و سنگین

این قابلیت‌ها بر اساس اطلاعات رسمی سری A510s و جدول انتخاب مدل A510-4075-SH3 تهیه شده‌اند.

کاربردهای صنعتی اینورتر 55 کیلووات تکو

نوار نقاله و تجهیزات انتقال

TECO کاربرد نوار نقاله را در نمونه‌های انتخاب سری A510s مطرح می‌کند. حالت Heavy Duty برای بارهایی با نیاز گشتاور بیشتر نیز در راهنمای انتخاب معرفی شده است.

فن، پمپ و HVAC

در حالت Normal Duty، TECO کاربردهایی مانند فن، پمپ و HVAC را معرفی می‌کند. این حالت برای بارهایی با نیاز اضافه‌بار کمتر طراحی شده است.

ماشین‌آلات صنعتی

سری A510s برای کاربردهای موقعیت، سرعت و گشتاور طراحی شده است. بنابراین این خانواده می‌تواند در ماشین‌آلات صنعتی دارای نیازهای کنترلی متنوع استفاده شود.

کاربردهای سنگین

TECO حالت Heavy Duty را برای کاربردهایی مانند بالابر، پرس و ماشین‌ابزار معرفی می‌کند. این حالت از قابلیت اضافه‌بار بالاتری برخوردار است.

جمع‌بندی اینورتر تکو A510 75 اسب

اینورتر تکو A510 75 اسب مدل A510-4075-SH3 یک درایو سه‌فاز کلاس 400V از سری A510s شرکت TECO است. این مدل برای موتور 75HP معادل 55kW معرفی شده است. ورودی سه‌فاز سری 400V برابر 380 تا 480V با فرکانس 50/60Hz است.

TECO برای این مدل جریان 118A در حالت HD و 145A در حالت ND اعلام کرده است. حالت HD قابلیت اضافه‌بار 150 درصد برای 60 ثانیه و 200 درصد برای 2 ثانیه دارد. حالت ND نیز اضافه‌بار 120 درصد برای 60 ثانیه ارائه می‌کند.

اینورتر TECO A510 75HP از کنترل برداری جریان، Auto-Tuning و کنترل سرعت، گشتاور و موقعیت پشتیبانی می‌کند. سری A510s همچنین برای موتورهای IM، IPM و SPM طراحی شده است.

برای خرید TECO A510-4075-SH3، ابتدا ولتاژ شبکه، توان موتور، جریان پلاک و نوع بار را بررسی کنید. سپس حالت کاری ND یا HD را بر اساس نیاز سیستم انتخاب کنید.
