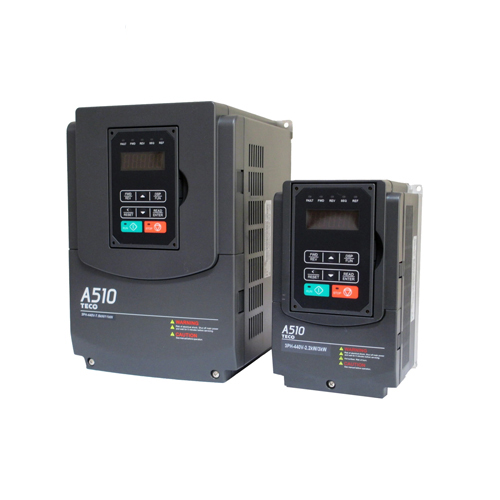

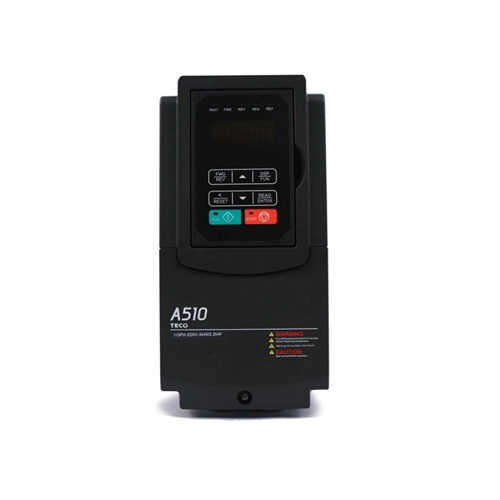

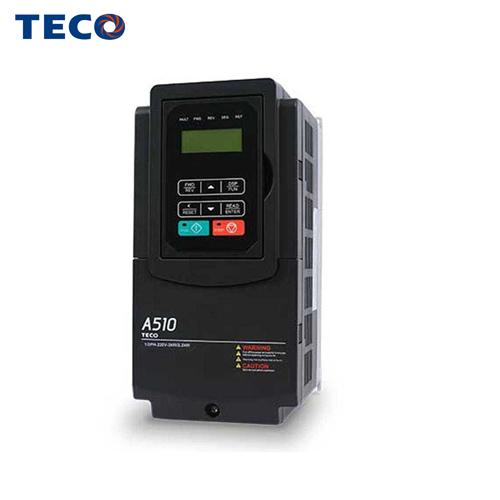

اینورتر تکو A510-4100-SH3 | 100HP (75KW)

معرفی اینورتر تکو A510 100 اسب

اینورتر تکو A510-4100-SH3 یک درایو صنعتی از خانواده A510s شرکت TECO است. این مدل در کلاس 400V قرار دارد. همچنین برای موتور 100 اسب معادل 75 کیلووات معرفی شده است. کاتالوگ رسمی TECO مدل A510-4100-S□3 را در گروه درایوهای سه‌فاز 400V قرار می‌دهد.

کد A510-4100-SH3 در مستندات رسمی قدیمی‌تر TECO نیز به‌صورت مستقیم ثبت شده است. این مستندات، ولتاژ سه‌فاز 380 تا 480V، توان موتور 100HP و توان 75kW را برای این مدل نشان می‌دهند.

اینورتر TECO A510 100HP برای کاربردهای صنعتی مختلف طراحی شده است. ساختار A510s از کنترل برداری جریان، Auto-Tuning و چند حالت کنترل موتور پشتیبانی می‌کند.

مزیت‌های اینورتر TECO A510 100HP

سری A510s از فناوری کنترل برداری جریان بهره می‌برد. TECO این خانواده را برای کنترل موتورهای القایی و موتورهای آهنربای دائم توسعه داده است.

این خانواده هفت حالت کنترل موتور دارد. این حالت‌ها کاربردهای سرعت، موقعیت، گشتاور و کشش را پوشش می‌دهند. بنابراین درایو تکو A510 می‌تواند در سیستم‌های مختلف صنعتی استفاده شود.

فناوری Auto-Tuning نیز یکی از قابلیت‌های اصلی این سری است. TECO حالت‌های مختلف تنظیم خودکار موتور را برای راه‌اندازی دقیق‌تر ارائه می‌کند.

سری A510s همچنین به عملکرد STO مجهز است. این عملکرد در ساختار رسمی محصول برای کاربردهای ایمنی ارائه شده است.

کاربردهای اینورتر تکو 75 کیلووات

TECO سری A510s را برای کاربردهای سبک و سنگین معرفی می‌کند. این خانواده در تجهیزات انتقال، ماشین‌آلات صنعتی، کنترل کشش و تجهیزات پردازشی کاربرد دارد.

در مستندات رسمی TECO، کاربردهایی مانند جرثقیل، آسانسور، پرس، ماشین تراش، اکسترودر، دستگاه تزریق پلاستیک، ماشین چاپ و تجهیزات نساجی ذکر شده‌اند.

کاربردهای صنعتی درایو TECO A510

• جرثقیل
• آسانسور
• تجهیزات انتقال مواد
• پرس
• ماشین‌ابزار
• ماشین تراش
• اکسترودر
• دستگاه تزریق پلاستیک
• ماشین چاپ
• دستگاه جمع‌کننده
• ماشین‌آلات نساجی
• تجهیزات رنگرزی و تکمیل
• تجهیزات تولید سیم و کابل
• ماشین کشش سیم

مشخصات فنی اینورتر تکو A510 100 اسب

مدل A510-4100-SH3 در کلاس 400V قرار دارد. ورودی این کلاس سه‌فاز و محدوده ولتاژ آن 380 تا 480V است. فرکانس ورودی 50/60Hz اعلام شده است. محدوده تغییرات مجاز ولتاژ نیز ‎-15% تا +10% است.

توان موتور این مدل برابر 100HP یا 75kW است. کاتالوگ رسمی برای مدل A510-4100-S□3 جریان نامی متفاوتی برای حالت‌های HD و ND ارائه می‌کند.

جریان خروجی اینورتر تکو A510

در حالت Heavy Duty، جریان نامی مدل A510-4100-S□3 برابر 145A است. در حالت Normal Duty، جریان نامی این مدل 150A اعلام شده است.

TECO طراحی Dual Rating را برای سری A510s به کار برده است. بنابراین انتخاب HD یا ND باید با توجه به نوع بار و جریان واقعی موتور انجام شود.

حالت Heavy Duty

سری A510s در حالت Heavy Duty قابلیت اضافه‌بار تا 150 درصد برای 60 ثانیه را ارائه می‌کند. قابلیت اضافه‌بار 200 درصد برای 2 ثانیه نیز در مشخصات رسمی این سری اعلام شده است.

این حالت برای کاربردهایی مانند بالابر، پرس و ماشین‌ابزار در راهنمای انتخاب TECO مطرح شده است.

حالت Normal Duty

در حالت Normal Duty، سری A510s قابلیت اضافه‌بار تا 120 درصد برای 60 ثانیه دارد. TECO این حالت را برای بارهایی مانند فن، پمپ و HVAC معرفی می‌کند.

جدول مشخصات فنی

اطلاعات جدول از کاتالوگ رسمی A510s و مستندات رسمی مدل استخراج شده‌اند.

قابلیت‌های درایو TECO A510 75kW

کنترل برداری اینورتر تکو A510

سری A510s از کنترل برداری جریان با عملکرد پیشرفته پشتیبانی می‌کند. این سیستم برای موتورهای القایی و موتورهای آهنربای دائم طراحی شده است.

TECO برای A510s کنترل موتورهای IM، IPM و SPM را اعلام کرده است. بنابراین این خانواده فقط به موتورهای القایی محدود نمی‌شود.

Auto-Tuning موتور

A510s از حالت‌های مختلف Auto-Tuning پشتیبانی می‌کند. TECO حالت‌های Rotational، Static و تنظیم مقاومت استاتور را در مستندات محصول معرفی کرده است.

این قابلیت فرایند تنظیم موتور را ساده‌تر می‌کند. در نتیجه، راه‌اندازی درایو در کاربردهای صنعتی با سرعت بیشتری انجام می‌شود.

کنترل سرعت، گشتاور و موقعیت

اینورتر تکو A510 از چند حالت کنترلی برای سرعت، گشتاور و موقعیت استفاده می‌کند. این ساختار، کاربردهای مختلف صنعتی را پوشش می‌دهد.

کنترل کشش نیز در کاربردهای رسمی سری A510s قرار دارد. ماشین‌های چاپ و تجهیزات جمع‌کننده از نمونه‌های معرفی‌شده توسط TECO هستند.

ارتباطات و امکانات کنترلی اینورتر TECO

سری A510s دارای اسلات توسعه برای کارت‌های ارتباطی است. TECO استفاده از کارت‌های ارتباطی پرسرعت را برای اتصال به کنترلرهای بالادستی اعلام کرده است.

این خانواده از کارت توسعه I/O نیز پشتیبانی می‌کند. کارت JN5-IO-2DO1AI در کاتالوگ رسمی به‌عنوان یکی از گزینه‌های توسعه معرفی شده است.

قابلیت STO

عملکرد Safety Torque Off به‌صورت داخلی در سری A510s ارائه شده است. TECO انطباق این عملکرد را با استانداردهای ایمنی مشخصی اعلام می‌کند.

این قابلیت می‌تواند در طراحی سیستم‌های دارای نیاز ایمنی مورد استفاده قرار گیرد.

راهنمای انتخاب اینورتر تکو 100 اسب

ابتدا ولتاژ شبکه را بررسی کنید. A510-4100-SH3 در کلاس 400V قرار دارد. ورودی این کلاس سه‌فاز 380 تا 480V است.

سپس توان موتور را بررسی کنید. این مدل برای موتور 100HP یا 75kW در جدول انتخاب TECO قرار گرفته است.

در مرحله بعد، جریان پلاک موتور را بررسی کنید. جریان نامی مدل در حالت HD برابر 145A و در حالت ND برابر 150A است.

نوع بار نیز اهمیت دارد. کاربردهای سنگین به بررسی حالت HD نیاز دارند. بارهایی مانند فن و پمپ می‌توانند در گروه ND قرار بگیرند.

نکات انتخاب TECO A510-4100-SH3

• ولتاژ شبکه را بررسی کنید.
• سه‌فاز بودن شبکه را بررسی کنید.
• توان موتور را بررسی کنید.
• جریان پلاک موتور را بررسی کنید.
• نوع بار را مشخص کنید.
• حالت HD یا ND را تعیین کنید.
• نیاز به کنترل سرعت را بررسی کنید.
• نیاز به کنترل گشتاور را مشخص کنید.
• نیاز به کنترل موقعیت را بررسی کنید.
• نیازهای ارتباطی سیستم را مشخص کنید.
• نیاز به STO را بررسی کنید.
• شرایط نصب را بررسی کنید.

تفاوت مدل بدون فیلتر و مدل دارای فیلتر

در مستندات TECO، مدل‌های دارای فیلتر داخلی با پسوند F مشخص می‌شوند. مدل A510-4100-SH3 در گروه مدل‌های بدون فیلتر داخلی قرار دارد.

بنابراین هنگام سفارش، تفاوت میان A510-4100-SH3 و مدل دارای پسوند F را بررسی کنید.

مزایای اینورتر TECO A510-4100-SH3

• توان موتور 100HP
• توان 75kW
• ورودی سه‌فاز
• کلاس ولتاژ 400V
• ورودی 380 تا 480V
• فرکانس ورودی 50/60Hz
• جریان HD برابر 145A
• جریان ND برابر 150A
• ظرفیت خروجی HD برابر 95.3kVA
• ظرفیت خروجی ND برابر 108kVA
• اضافه‌بار HD تا 150%
• اضافه‌بار HD لحظه‌ای تا 200%
• اضافه‌بار ND تا 120%
• کنترل برداری جریان
• Auto-Tuning
• کنترل سرعت
• کنترل گشتاور
• کنترل موقعیت
• پشتیبانی از موتورهای IM
• پشتیبانی از موتورهای IPM
• پشتیبانی از موتورهای SPM
• پشتیبانی از کارت‌های ارتباطی
• پشتیبانی از کارت توسعه I/O
• عملکرد STO

این قابلیت‌ها در کاتالوگ و صفحه رسمی TECO برای خانواده A510s ارائه شده‌اند.

کاربردهای صنعتی اینورتر 75 کیلووات تکو

جرثقیل و تجهیزات بالابری

TECO کاربردهای بالابری را در گروه کاربردهای سری A510s قرار داده است. این گروه شامل جرثقیل و آسانسور می‌شود.

ماشین‌آلات فلزکاری

پرس و ماشین‌های تراش در فهرست کاربردهای رسمی A510s قرار دارند. این تجهیزات می‌توانند به کنترل دقیق سرعت و گشتاور نیاز داشته باشند.

صنایع پلاستیک

TECO کاربردهایی مانند اکسترودر و دستگاه تزریق پلاستیک را برای سری A510s معرفی کرده است.

صنایع چاپ و نساجی

ماشین‌های چاپ، جمع‌کننده‌ها، تجهیزات رنگرزی و ماشین‌آلات تکمیل در فهرست کاربردهای رسمی سری قرار دارند.

جمع‌بندی اینورتر تکو A510 100 اسب

اینورتر تکو A510 100 اسب مدل A510-4100-SH3 یک درایو سه‌فاز کلاس 400V از سری A510s شرکت TECO است. این مدل برای موتور 100HP معادل 75kW معرفی شده است. ورودی آن سه‌فاز 380 تا 480V با فرکانس 50/60Hz است.

جریان نامی مدل در حالت HD برابر 145A و در حالت ND برابر 150A است. سری A510s در حالت HD اضافه‌بار 150 درصد برای 60 ثانیه و 200 درصد برای 2 ثانیه ارائه می‌کند. حالت ND نیز اضافه‌بار 120 درصد برای 60 ثانیه دارد.

اینورتر TECO A510 100HP از کنترل برداری جریان، Auto-Tuning، کنترل سرعت، گشتاور و موقعیت پشتیبانی می‌کند. همچنین کنترل موتورهای IM، IPM و SPM و عملکرد STO در مشخصات رسمی سری قرار دارد.

برای خرید TECO A510-4100-SH3، ابتدا ولتاژ شبکه، توان موتور، جریان پلاک و نوع بار را بررسی کنید. سپس حالت کاری مناسب را انتخاب کنید.
