اینورتر سه فاز پنتاکس DSI-100-5K5G3 | 5.5 کیلووات

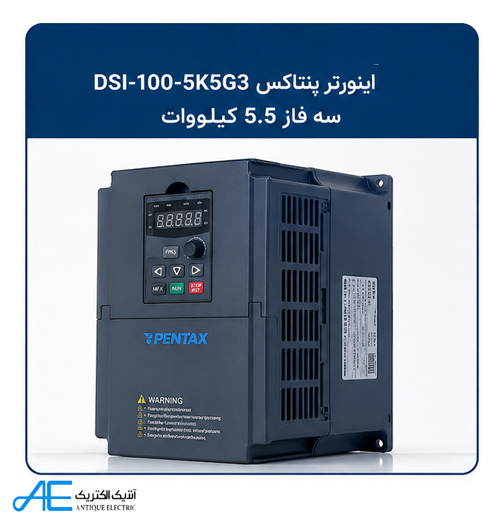

معرفی اینورتر پنتاکس DSI-100-5K5G3

اینورتر پنتاکس DSI-100-5K5G3 یکی از مدل‌های سه‌فاز سری DSI-100 است. این مدل توان نامی 5.5 کیلووات دارد. سازنده برای این مدل جریان ورودی 14.6 آمپر و جریان خروجی 13 آمپر اعلام کرده است.

این مدل برای ورودی سه‌فاز AC 380 تا 440 ولت طراحی شده است. محدوده مجاز ورودی برابر با 15%- تا 10%+ مقدار نامی اعلام شده است. فرکانس ورودی نیز 50/60Hz است.

سری DSI-100 از دو روش کنترل Open Loop Vector Control یا SVC و V/F Control پشتیبانی می‌کند. بنابراین، کاربر می‌تواند روش کنترل مناسب را از تنظیمات درایو انتخاب کند.

مزیت فنی مدل 5.5 کیلووات

مهم‌ترین مزیت این مدل، ترکیب توان 5.5 کیلووات با کنترل برداری بدون سنسور است. در حالت SVC، سازنده گشتاور شروع 150٪ در فرکانس 0.5Hz را اعلام کرده است. همچنین، محدوده سرعت SVC برابر 1:100 و دقت پایه کنترل سرعت برابر ±0.5٪ است.

این مشخصات، DSI-100-5K5G3 را برای سیستم‌هایی که به کنترل سرعت و گشتاور موتور نیاز دارند، مناسب می‌کند. انتخاب نهایی باید با توجه به مشخصات پلاک موتور و شرایط واقعی بار انجام شود.

مشخصات فنی درایو سه فاز پنتاکس

مدل DSI-100-5K5G3 در جدول مشخصات سری DSI-100 قرار دارد. این جدول توان خروجی 5.5 کیلووات، جریان ورودی 14.6 آمپر و جریان خروجی 13 آمپر را برای مدل اعلام می‌کند. همچنین، موتور منطبق با این مدل توان 5.5 کیلووات دارد.

جدول مشخصات فنی

کنترل موتور با SVC و V/F

سری DSI-100 دو روش اصلی کنترل موتور ارائه می‌کند. این روش‌ها شامل SVC و V/F هستند.

کنترل SVC امکان کنترل برداری بدون سنسور را فراهم می‌کند. در این حالت، سازنده گشتاور شروع 150٪ را در فرکانس 0.5Hz اعلام کرده است.

روش V/F نیز برای شرایطی که کنترل نسبت ولتاژ به فرکانس مورد نیاز است، در دسترس قرار دارد. انتخاب روش مناسب به نوع موتور و نیاز فرآیند بستگی دارد.

قابلیت تنظیم فرکانس

سازنده حداکثر فرکانس 500Hz را برای کنترل Vector و V/F اعلام کرده است. رزولوشن تنظیم دیجیتال فرکانس 0.01Hz است. همچنین، رزولوشن تنظیم آنالوگ برابر حداکثر فرکانس × 0.025٪ اعلام شده است.

در نتیجه، کاربر می‌تواند مرجع سرعت را با دقت مناسب تنظیم کند. البته تنظیم فرکانس باید با مشخصات موتور و محدودیت‌های مکانیکی سیستم هماهنگ باشد.

ظرفیت اضافه‌بار اینورتر DSI-100

DSI-100-5K5G3 قابلیت تحمل اضافه‌بار را نیز ارائه می‌کند. طبق مشخصات سری، درایو 150٪ جریان نامی را برای 60 ثانیه و 180٪ جریان نامی را برای 3 ثانیه تحمل می‌کند.

این قابلیت برای سیستم‌هایی اهمیت دارد که بار موتور در زمان کار تغییر می‌کند. با این حال، انتخاب ظرفیت درایو همچنان باید بر اساس جریان واقعی موتور انجام شود.

امکانات کنترلی و ارتباطی

سری DSI-100 امکانات کنترلی مختلفی ارائه می‌کند. طبق راهنمای فنی، این سری از PLC داخلی، PID، ورودی‌ها و خروجی‌های کنترلی و ارتباط RS485 پشتیبانی می‌کند. پروتکل ارتباطی سریال نیز Modbus است.

برخی امکانات کنترلی اعلام‌شده برای سری شامل موارد زیر است:

• کنترل برداری بدون سنسور SVC
• کنترل V/F
• PLC داخلی
• کنترل PID
• ارتباط RS485
• پروتکل Modbus
• تنظیم فرکانس دیجیتال
• تنظیم فرکانس آنالوگ
• قابلیت JOG
• کنترل چندسرعته

کاربرد اینورتر سه فاز پنتاکس

راهنمای سازنده برای مدل DSI-100-5K5G3 یک فهرست اختصاصی از ماشین‌آلات کاربردی ارائه نمی‌کند. بنابراین، نسبت‌دادن قطعی این مدل به یک دستگاه خاص، بدون مستند رسمی، صحیح نیست.

با توجه به توان و روش‌های کنترل اعلام‌شده، انتخاب اینورتر باید بر اساس موارد زیر انجام شود:

• توان موتور
• جریان نامی موتور
• نوع بار
• روش کنترل مورد نیاز
• شرایط شبکه برق
• نیاز به کنترل سرعت
• شرایط اضافه‌بار سیستم

این روش انتخاب، تطبیق فنی درایو با موتور را دقیق‌تر می‌کند.

ابعاد و نصب اینورتر

راهنمای DSI-100 برای مدل‌های 4 و 5.5 کیلووات، ابعاد مشترک گروهی را در جدول نصب نمایش می‌دهد. مقدار عرض گروه برابر 86 میلی‌متر و مقدار عمق آن 136.5 میلی‌متر است. ارتفاع این گروه 170.5 میلی‌متر و ارتفاع نصب 184 میلی‌متر اعلام شده است. قطر سوراخ نصب نیز 5 میلی‌متر است.

هنگام طراحی تابلو، باید ابعاد نصب و فضای مورد نیاز اطراف درایو را طبق دستورالعمل سازنده در نظر گرفت.

شرایط محیطی

راهنمای سری DSI-100 دمای محیط کاری 10- تا 40+ درجه سانتی‌گراد را اعلام می‌کند. همچنین، سازنده درباره جلوگیری از ورود آب، بخار، گردوغبار، ذرات فلزی، روغن، نمک و گازهای خورنده هشدار داده است.

بنابراین، محل نصب باید شرایط محیطی مناسب داشته باشد. همچنین، باید در برابر منابع ایجادکننده تداخل الکترومغناطیسی و ارتعاشات نامناسب محافظت شود.

انتخاب مدل مناسب موتور

پیش از خرید اینورتر پنتاکس DSI-100-5K5G3، پلاک موتور را بررسی کنید. توان موتور باید با ظرفیت اعلام‌شده برای درایو هماهنگ باشد.

برای این مدل، سازنده موتور 5.5 کیلووات را به‌عنوان موتور منطبق معرفی می‌کند. جریان خروجی درایو نیز 13 آمپر است.

بنابراین، فقط توان موتور را بررسی نکنید. جریان نامی موتور نیز اهمیت دارد. همچنین، نوع بار و شرایط اضافه‌بار را در انتخاب نهایی در نظر بگیرید.

جمع‌بندی

اینورتر پنتاکس DSI-100-5K5G3 یک درایو سه‌فاز با توان 5.5 کیلووات است. این مدل برای ورودی AC 380 تا 440 ولت و فرکانس 50/60Hz طراحی شده است. جریان ورودی آن 14.6 آمپر و جریان خروجی آن 13 آمپر است.

این مدل از SVC و V/F پشتیبانی می‌کند. همچنین، سری DSI-100 امکاناتی مانند RS485، Modbus، PLC داخلی و PID را ارائه می‌دهد.

اگر به یک درایو سه‌فاز 5.5 کیلووات نیاز دارید، ابتدا مشخصات پلاک موتور و شرایط بار را بررسی کنید. سپس مشخصات آن را با PENTAX DSI-100-5K5G3 تطبیق دهید و برای خرید اقدام کنید.
