اینورتر سه فاز پنتاکس DSI-100-004G3 | توان 4 کیلووات

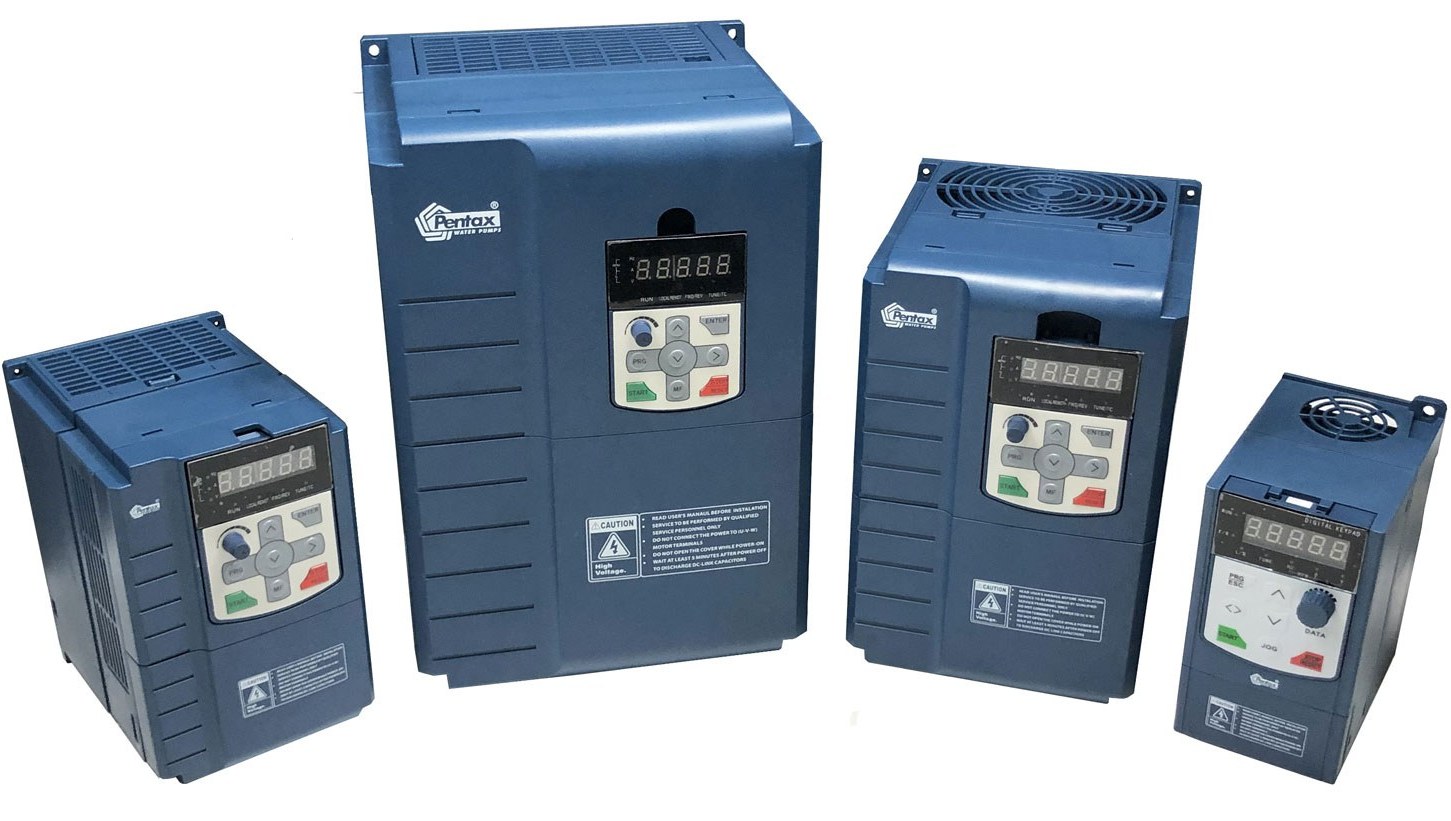

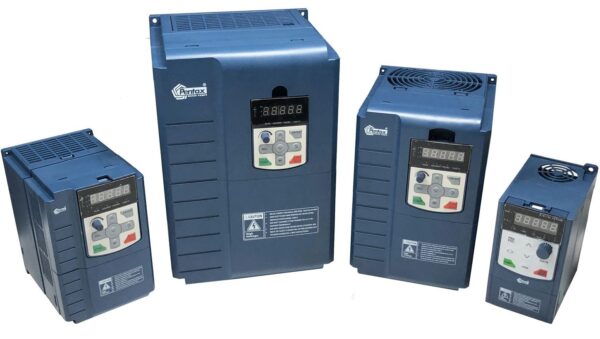

معرفی کامل اینورتر پنتاکس DSI-100-004G3

اینورتر پنتاکس DSI-100-004G3 یکی از مدل‌های سری DSI-100 پنتاکس است. مستندات فنی سری، این خانواده را به‌عنوان Frequency Inverter معرفی می‌کنند. مدل DSI-100-004G3 در گروه ورودی سه‌فاز قرار دارد.

طبق مشخصات فنی سازنده، این مدل توان 4 کیلووات دارد. ورودی آن سه‌فاز AC 380 تا 440 ولت با فرکانس 50/60 هرتز است. خروجی نیز سه‌فاز است و جریان نامی خروجی به 9 آمپر می‌رسد.

این مدل برای کنترل دور موتورهای AC طراحی شده است. همچنین، سری DSI-100 امکان انتخاب بین کنترل برداری حلقه‌باز SVC و کنترل V/F را فراهم می‌کند.

مزیت فنی درایو DSI-100-004G3

یکی از قابلیت‌های اصلی این درایو، کنترل برداری حلقه‌باز SVC است. این حالت در کنار کنترل V/F، امکان انتخاب روش کنترل متناسب با نیاز سیستم را فراهم می‌کند.

سازنده برای حالت SVC، گشتاور راه‌اندازی 150 درصد در فرکانس 0.5 هرتز را اعلام کرده است. همچنین، محدوده کنترل سرعت در این حالت 1:100 و دقت پایه کنترل سرعت ±0.5 درصد است.

علاوه بر این، درایو قابلیت تقویت گشتاور خودکار و دستی دارد. محدوده تقویت گشتاور دستی نیز 0.1 تا 30 درصد اعلام شده است.

مشخصات ورودی و خروجی اینورتر سه فاز

DSI-100-004G3 از برق سه‌فاز استفاده می‌کند. مستندات فنی، محدوده ورودی را AC 380 تا 440 ولت اعلام می‌کنند. تلرانس ولتاژ ورودی نیز 15- تا 10+ درصد است. فرکانس ورودی 50/60 هرتز است.

پلاک فنی مدل، خروجی سه‌فاز AC 0 تا 440 ولت را نشان می‌دهد. جریان خروجی نامی 9 آمپر و محدوده فرکانس خروجی تا 500 هرتز اعلام شده است.

جدول مشخصات فنی

مشخصات مدل، توان، جریان‌ها، ولتاژ ورودی و خروجی و موتور سازگار از جدول فنی سری DSI-100 استخراج شده‌اند. مشخصات عملکردی نیز در همان راهنمای فنی آمده‌اند.

مزایای اینورتر پنتاکس DSI-100-004G3

اینورتر پنتاکس DSI-100-004G3 توان 4 کیلووات دارد و با برق سه‌فاز AC 380V کار می‌کند. این مدل برای کنترل موتورهای سه‌فاز در سیستم‌های مختلف استفاده می‌شود.

مهم‌ترین مشخصات این مدل عبارت‌اند از:

• توان نامی 4 کیلووات
• ولتاژ ورودی AC 380V
• فرکانس ورودی 50/60Hz
• جریان ورودی 10.5 آمپر
• جریان خروجی 9 آمپر
• ساختار سه‌فاز
• قابلیت تنظیم پارامترهای کنترلی

کنترل موتور با Pentax DSI-100-004G3

سری DSI-100 دو روش اصلی کنترل را ارائه می‌کند. این روش‌ها شامل SVC و V/F هستند. SVC مخفف Sensorless Vector Control است. این روش کنترل به‌صورت حلقه‌باز کار می‌کند.

کاربر می‌تواند روش کنترل را متناسب با نیاز موتور انتخاب کند. بنابراین، اینورتر پنتاکس DSI-100-004G3 برای سیستم‌هایی با نیازهای کنترلی متفاوت انعطاف مناسبی دارد.

سازنده همچنین قابلیت Auto Torque Boost و Manual Torque Boost را در مشخصات سری معرفی کرده است. این قابلیت‌ها تنظیم گشتاور موتور را در اختیار کاربر قرار می‌دهند.

محدوده فرکانس و تنظیم سرعت

اینورتر DSI-100-004G3 امکان تنظیم فرکانس تا 500 هرتز را دارد. راهنمای فنی این محدوده را برای هر دو حالت Vector Control و V/F Control اعلام می‌کند.

رزولوشن تنظیم دیجیتال فرکانس 0.01 هرتز است. در تنظیم آنالوگ، رزولوشن برابر حداکثر فرکانس × 0.025 درصد اعلام شده است.

در نتیجه، کاربر می‌تواند سرعت موتور را با دقت مناسبی تنظیم کند. روش مرجع فرکانس باید بر اساس ساختار کنترلی سیستم انتخاب شود.

قابلیت اضافه‌بار درایو

سازنده برای سری DSI-100 ظرفیت اضافه‌بار مشخصی اعلام کرده است. این درایو می‌تواند 150 درصد جریان نامی را برای 60 ثانیه تحمل کند. همچنین، ظرفیت 180 درصد جریان نامی برای 3 ثانیه اعلام شده است.

این مشخصات، توانایی درایو را در مدیریت اضافه‌بارهای کوتاه‌مدت نشان می‌دهد. با این حال، انتخاب نهایی باید بر اساس جریان واقعی موتور و نوع بار انجام شود.

امکانات کنترلی و ارتباطی

سری DSI-100 از امکانات کنترلی متعددی پشتیبانی می‌کند. مستندات فنی، قابلیت‌هایی مانند PID داخلی، PLC داخلی، کنترل چندسرعته و JOG را معرفی می‌کنند.

همچنین، اینورتر از ارتباط RS485 استفاده می‌کند. پروتکل ارتباطی Modbus نیز در مشخصات سری ذکر شده است.

این قابلیت‌ها امکان استفاده از درایو را در سامانه‌های کنترل و اتوماسیون فراهم می‌کنند. نوع اتصال و تنظیمات ارتباطی باید طبق راهنمای سازنده انجام شود.

ورودی‌ها و خروجی‌های کنترلی

سری DSI-100 از ورودی‌ها و خروجی‌های کنترلی مختلف پشتیبانی می‌کند. راهنمای فنی، ورودی‌های آنالوگ و خروجی آنالوگ را برای این سری معرفی می‌کند.

همچنین، یک خروجی رله و خروجی پالس با سرعت بالا در مشخصات سری درج شده است. خروجی پالس می‌تواند تا 100kHz را پشتیبانی کند.

جزئیات تعداد دقیق ترمینال‌ها و نحوه سیم‌بندی باید مطابق نقشه ترمینال همان راهنما انجام شود.

ابعاد اینورتر DSI-100-004G3

راهنمای فنی سری DSI-100 ابعاد مدل‌های این خانواده را مشخص می‌کند. برای گروه شامل DSI-100-004G3، ابعاد نصب برابر 86 × 170.5 × 136.5 میلی‌متر اعلام شده است. قطر سوراخ نصب نیز 5 میلی‌متر است. وزن این سری 1.3 کیلوگرم اعلام شده است.

این اطلاعات هنگام طراحی تابلو برق اهمیت دارد. بنابراین، پیش از نصب باید ابعاد فضای تابلو و نحوه تهویه را بررسی کنید.

کاربردهای اینورتر پنتاکس DSI-100-004G3

سازنده در راهنمای بررسی‌شده، کاربرد اختصاصی مشخصی برای مدل DSI-100-004G3 اعلام نکرده است.

با این حال، ساختار کنترلی این سری برای کنترل موتورهای AC طراحی شده است. انتخاب نهایی باید بر اساس توان موتور، جریان نامی، نوع بار و روش کنترل انجام شود.

برای انتخاب دقیق، ابتدا پلاک موتور را بررسی کنید. سپس توان و جریان موتور را با مشخصات اینورتر مقایسه کنید.

نکات مهم انتخاب و نصب

پیش از خرید اینورتر پنتاکس DSI-100-004G3، مشخصات موتور را بررسی کنید. توان موتور باید با ظرفیت درایو هماهنگ باشد.

همچنین، جریان موتور اهمیت زیادی دارد. جریان خروجی نامی این مدل 9 آمپر است. بنابراین، انتخاب درایو فقط بر اساس توان موتور کافی نیست.

برای نصب نیز از دستورالعمل سازنده استفاده کنید. سیم‌کشی ورودی، خروجی موتور، ارت و ترمینال‌های کنترلی باید طبق نقشه فنی انجام شود.

جمع‌بندی

اینورتر پنتاکس DSI-100-004G3 یک درایو سه‌فاز با توان نامی 4 کیلووات است. این مدل ورودی سه‌فاز AC 380 تا 440 ولت دارد. فرکانس ورودی نیز 50/60 هرتز است.

جریان ورودی مدل 10.5 آمپر و جریان خروجی آن 9 آمپر است. همچنین، فرکانس خروجی تا 500 هرتز می‌رسد.

این درایو از SVC و V/F پشتیبانی می‌کند. همچنین، RS485، Modbus، PID، PLC داخلی، JOG و کنترل چندسرعته در مشخصات سری DSI-100 قرار دارند.

اگر به دنبال اینورتر سه فاز 4 کیلووات پنتاکس هستید، مشخصات موتور خود را با DSI-100-004G3 تطبیق دهید. سپس برای دریافت قیمت و خرید اقدام کنید.
