اینورتر پنتاکس DSI-200-004G3

معرفی اینورتر پنتاکس DSI-200-004G3

اینورتر پنتاکس DSI-200-004G3 یکی از مدل‌های سری DSI-200 است. سری DSI-200 یک خانواده از اینورترهای فرکانسی با کنترل برداری است. مستندات فنی کد کامل این مدل را DSI-200-004G3/5K5P3 اعلام می‌کنند.

طبق اطلاعات نام‌ پلاک، اینورتر پنتاکس DSI-200-004G3 توان 4kW / 5.5kW دارد. ورودی دستگاه سه‌فاز 400 ولت است. مشخصات فنی جریان ورودی 10.5A را اعلام می‌کنند. خروجی سه‌فاز دستگاه از 0 تا 400 ولت بوده و جریان خروجی آن 9A است. فرکانس ورودی و خروجی روی نام‌پلاک 50/60 هرتز درج شده است.

در جدول سری DSI-200، همین مدل در گروه ورودی سه‌فاز 380 ولت، 50/60 هرتز قرار دارد. ظرفیت آن 5.9kVA و جریان خروجی آن 9A ثبت شده است. توان موتور متناظر در این جدول 3.7kW اعلام شده است.

به همین دلیل، مشخصات نام‌پلاک و جدول سری را بدون تغییر در اطلاعات فنی محصول ارائه می‌کنیم.

مزیت رقابتی اینورتر پنتاکس DSI-200-004G3

اینورتر پنتاکس DSI-200-004G3 از ساختار کنترلی متنوع سری DSI-200 بهره می‌برد. مستندات فنی، کنترل Vector بدون PG، کنترل FVC و کنترل V/F را برای این خانواده اعلام می‌کنند.

مهم‌ترین قابلیت‌های اعلام‌شده برای سری DSI-200 عبارت‌اند از:

• کنترل Vector بدون PG یا SVC
• کنترل Feedback Vector یا FVC
• کنترل V/F
• تنظیم دیجیتال فرکانس
• تنظیم فرکانس با ولتاژ آنالوگ
• تنظیم فرکانس با جریان آنالوگ
• تنظیم فرکانس از طریق پالس
• تنظیم فرکانس از طریق ارتباطات
• پنج ورودی دیجیتال
• دو ورودی آنالوگ
• یک ورودی پالس پرسرعت
• دو خروجی آنالوگ
• یک خروجی دیجیتال
• دو خروجی رله
• خروجی پالس پرسرعت
• پشتیبانی از RS485 و Modbus
• حفاظت در برابر اضافه‌جریان
• حفاظت در برابر اضافه‌ولتاژ
• حفاظت در برابر افت ولتاژ
• حفاظت در برابر افزایش دما
• حفاظت در برابر اضافه‌بار
• حفاظت در برابر اتصال کوتاه موتور
• حفاظت در برابر قطع فاز خروجی

کاربرد کلی درایو پنتاکس DSI-200

اینورتر پنتاکس DSI-200-004G3 برای کنترل فرکانس و سرعت موتور در سامانه‌های دارای موتور الکتریکی استفاده می‌شود. بااین‌حال، مستندات بررسی‌شده فهرست اختصاصی کاربردهای نهایی را برای همین کد به‌صورت مستقل ارائه نمی‌کنند.

بنابراین، کاربردهایی مانند پمپ، فن، نوار نقاله یا ماشین‌آلات خاص بدون استناد اختصاصی به مدل درج نمی‌شوند.

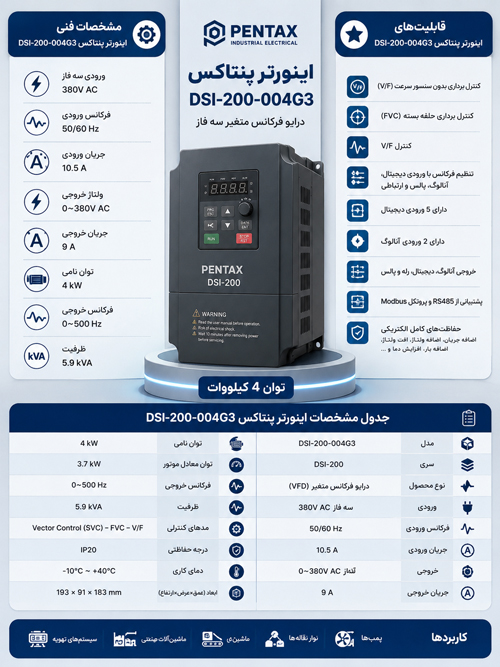

مشخصات فنی اینورتر پنتاکس DSI-200-004G3

اینورتر پنتاکس DSI-200-004G3 در جدول محصولات سری DSI-200 با ورودی سه‌فاز 380 ولت و فرکانس 50/60 هرتز قرار دارد. جریان ورودی این مدل 10.5 آمپر و جریان خروجی آن 9 آمپر است. جدول فنی ظرفیت 5.9kVA را برای این مدل اعلام می‌کند.

نام‌پلاک مدل، ورودی سه‌فاز 400 ولت با جریان 10.5 آمپر را نشان می‌دهد. دستگاه خروجی سه‌فاز 0 تا 400 ولت دارد و جریان خروجی آن 9A است.

جدول مشخصات فنی

اطلاعات جدول از مستندات فنی سری DSI-200 و مشخصات ثبت‌شده برای مدل DSI-200-004G3/5K5P3 استخراج شده است.

قابلیت‌های کنترلی DSI-200-004G3

اینورتر پنتاکس DSI-200-004G3 از سه روش کنترلی اصلی پشتیبانی می‌کند. این روش‌ها شامل Vector بدون PG، FVC و V/F هستند. این قابلیت‌ها در مستندات سری DSI-200 ثبت شده‌اند.

حداکثر فرکانس اعلام‌شده برای Vector و V/F برابر 500Hz است. رزولوشن تنظیم دیجیتال فرکانس نیز 0.01Hz اعلام شده است. برای تنظیم آنالوگ، رزولوشن برابر حداکثر فرکانس ضربدر 0.025 درصد ذکر شده است.

ورودی و خروجی‌های کنترلی

سری DSI-200 دارای پنج ترمینال ورودی دیجیتال است. یکی از ورودی‌ها از پالس پرسرعت تا 100kHz پشتیبانی می‌کند. همچنین دو ورودی آنالوگ در ساختار استاندارد سری وجود دارد.

در بخش خروجی نیز دو خروجی آنالوگ، یک خروجی دیجیتال، دو خروجی رله و یک خروجی پالس پرسرعت وجود دارد. خروجی پالس از محدوده 0 تا 100kHz پشتیبانی می‌کند.

سیستم‌های حفاظتی درایو پنتاکس

مستندات سری DSI-200 مجموعه‌ای از حفاظت‌ها را برای این خانواده اعلام می‌کنند. این حفاظت‌ها برای مدیریت شرایط غیرعادی در زمان کارکرد اینورتر طراحی شده‌اند.

موارد اعلام‌شده شامل حفاظت در برابر اتصال کوتاه موتور، قطع فاز خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار است.

تنظیم پارامترهای حفاظتی باید مطابق دفترچه فنی دستگاه انجام شود. همچنین نصب و راه‌اندازی اینورتر باید توسط فرد دارای دانش فنی مناسب انجام شود.

ابعاد و شرایط نصب DSI-200-004G3

ابعاد خارجی اینورتر پنتاکس DSI-200-004G3/5K5P3 برابر 183 × 91 × 193 میلی‌متر اعلام شده است. عمق نصب دستگاه 142 میلی‌متر و قطر سوراخ نصب 4.7 میلی‌متر ثبت شده است.

دمای محیط اعلام‌شده برای سری DSI-200 از 10- تا 40+ درجه سانتی‌گراد است. در محدوده 40 تا 50 درجه سانتی‌گراد، سازنده کاهش ظرفیت استفاده را اعلام کرده است. رطوبت کمتر از 95 درصد RH، بدون تشکیل قطره، نیز در مستندات ذکر شده است.

ارتفاع استاندارد نصب کمتر از 1000 متر اعلام شده است. برای ارتفاع بالاتر، کاهش جریان خروجی طبق دستورالعمل سازنده در نظر گرفته می‌شود.

راهنمای انتخاب اینورتر پنتاکس DSI-200-004G3

برای انتخاب اینورتر، ابتدا باید ولتاژ تغذیه و جریان نامی موتور بررسی شود. سپس جریان موردنیاز موتور با جریان خروجی درایو مقایسه می‌شود.

اینورتر پنتاکس DSI-200-004G3 جریان خروجی 9 آمپر دارد. جدول سری DSI-200 این مدل را در گروه ورودی سه‌فاز 380 ولت قرار می‌دهد. بنابراین، انتخاب نهایی باید با توجه به پلاک موتور و شرایط واقعی بار انجام شود.

نام‌پلاک دستگاه توان 4kW / 5.5kW را نشان می‌دهد. این مقدار باید هنگام درج مشخصات محصول، دقیقاً مطابق نام‌پلاک ارائه شود.

جمع‌بندی

اینورتر پنتاکس DSI-200-004G3 یک اینورتر سه‌فاز از سری DSI-200 است. کد کامل ثبت‌شده در مستندات برای این مدل DSI-200-004G3/5K5P3 است. این مدل در جدول سری با ورودی سه‌فاز 380 ولت، فرکانس 50/60 هرتز، جریان ورودی 10.5 آمپر و جریان خروجی 9 آمپر معرفی شده است.

نام‌پلاک نیز توان 4kW / 5.5kW، ورودی 3PH 400V و خروجی 3PH 0–400V را ثبت می‌کند.

پشتیبانی از Vector بدون PG، FVC و V/F، ورودی‌ها و خروجی‌های کنترلی متنوع و مجموعه حفاظت‌های اعلام‌شده، از قابلیت‌های مهم این خانواده هستند.
