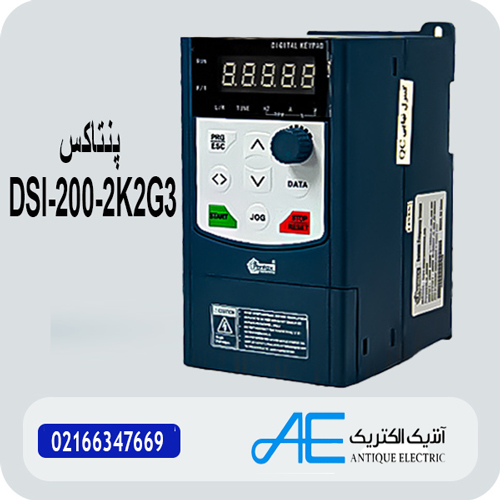

اینورتر سه فاز پنتاکس DSI-200-2K2G3

معرفی اینورتر پنتاکس DSI-200-2K2G3

اینورتر پنتاکس DSI-200-2K2G3 از سری DSI-200 پنتاکس است. این مدل برای تغذیه و کنترل موتورهای سه‌فاز طراحی شده است.

این درایو با ورودی سه‌فاز 380 ولت کار می‌کند. فرکانس ورودی آن 50/60 هرتز است. توان موتور متناظر این مدل 2.2 کیلووات اعلام شده است.

بر اساس جدول مشخصات سری DSI-200، مدل DSI-200-2K2G3 جریان ورودی 5.8 آمپر دارد. جریان خروجی آن نیز 5.1 آمپر است.

این سری از کنترل برداری و V/F پشتیبانی می‌کند. همچنین، دفترچه سری DSI-200 کنترل برداری بدون انکودر، کنترل برداری فیدبک‌دار و V/F را به‌عنوان حالت‌های کنترلی معرفی می‌کند.

مزیت‌های درایو سه فاز DSI-200

کنترل برداری و V/F

سری DSI-200 امکان استفاده از کنترل برداری و V/F را فراهم می‌کند. این قابلیت، انعطاف بیشتری برای انتخاب روش کنترل موتور ایجاد می‌کند.

توان 2.2 کیلووات

مدل DSI-200-2K2G3 برای موتور با توان 2.2 کیلووات معرفی شده است. مقدار توان موتور متناظر در جدول رسمی سری ثبت شده است.

طراحی برای کاربردهای عمومی

کاتالوگ سری DSI-200 این خانواده را برای کاربردهای ساده و عمومی معرفی می‌کند. پمپ و فن، بوستر پمپ، نوار نقاله و کمپرسورهای کوچک از کاربردهای ذکرشده هستند. ماشین‌آلات بسته‌بندی و صنایع غذایی نیز در همین فهرست قرار دارند.

فرکانس خروجی قابل تنظیم

دفترچه DSI-200 حداکثر فرکانس 500 هرتز را برای کنترل برداری و V/F اعلام می‌کند. رزولوشن تنظیم دیجیتال فرکانس نیز 0.01 هرتز است.

کاربردهای اینورتر سه فاز پنتاکس

سری DSI-200 برای کاربردهای عمومی و صنعتی مختلف معرفی شده است. کاربردهای زیر در کاتالوگ سری ذکر شده‌اند:

• سیستم‌های پمپ و فن
• بوستر پمپ
• نوار نقاله
• کمپرسورهای کوچک
• ماشین‌آلات بسته‌بندی
• ماشین‌آلات صنایع غذایی
• سایر ماشین‌آلات با نیاز به کنترل دور موتور

این کاربردها بر اساس معرفی رسمی سری DSI-200 بیان شده‌اند.

مشخصات فنی اینورتر DSI-200-2K2G3

مدل DSI-200-2K2G3 در گروه مدل‌های سه‌فاز 380 ولت سری DSI-200 قرار دارد. جدول رسمی سری، مشخصات اصلی این مدل را به‌صورت زیر اعلام می‌کند.

عملکرد کنترلی DSI-200-2K2G3

اینورتر پنتاکس DSI-200-2K2G3 بخشی از خانواده DSI-200 است. این خانواده از چند روش کنترل موتور پشتیبانی می‌کند.

Vector Control یکی از روش‌های کنترلی این سری است. دفترچه، کنترل برداری بدون PG و کنترل برداری فیدبک‌دار را معرفی می‌کند. روش V/F Control نیز در مشخصات سری قرار دارد.

در کنترل برداری، دفترچه سری DSI-200 محدوده سرعت 1:100 برای SVC و 1:1000 برای FVC را اعلام می‌کند. دقت کنترل سرعت نیز برای SVC برابر ±0.5 درصد و برای FVC برابر ±0.02 درصد اعلام شده است. این مقادیر مربوط به مشخصات عملکردی سری هستند.

ظرفیت اضافه‌بار اینورتر

دفترچه سری DSI-200 برای مدل‌های نوع G، ظرفیت اضافه‌بار 150 درصد جریان نامی برای 60 ثانیه و 180 درصد جریان نامی برای 3 ثانیه را اعلام می‌کند. مدل DSI-200-2K2G3 نیز در نام‌گذاری سری با پسوند G قرار دارد.

تنظیم فرکانس درایو پنتاکس

سری DSI-200 امکان تنظیم فرکانس با دقت دیجیتال 0.01 هرتز را ارائه می‌کند. حداکثر فرکانس اعلام‌شده برای حالت‌های Vector و V/F برابر 500 هرتز است.

فرکانس حامل نیز در محدوده 0.8 تا 12 کیلوهرتز قابل تنظیم است. دفترچه اعلام می‌کند که این مقدار می‌تواند با توجه به مشخصات بار به‌صورت خودکار تنظیم شود.

راهنمای انتخاب DSI-200-2K2G3

برای انتخاب این مدل، ابتدا باید نوع برق ورودی بررسی شود. DSI-200-2K2G3 برای ورودی سه‌فاز 380 ولت در جدول سری DSI-200 معرفی شده است.

در مرحله بعد، توان موتور را بررسی کنید. توان موتور متناظر این مدل 2.2 کیلووات است.

همچنین جریان موتور باید با ظرفیت جریان خروجی درایو هماهنگ باشد. جریان خروجی اعلام‌شده برای این مدل 5.1 آمپر است.

در کاربردهایی که به کنترل برداری نیاز دارند، این مدل از حالت‌های Vector Control پشتیبانی می‌کند. بنابراین انتخاب روش کنترل باید با نیاز موتور و فرآیند انجام شود.

جمع‌بندی

اینورتر پنتاکس DSI-200-2K2G3 یک درایو سه‌فاز 2.2 کیلووات از خانواده DSI-200 است. این مدل ورودی 380 ولت و فرکانس 50/60 هرتز دارد. جریان ورودی آن 5.8 آمپر و جریان خروجی آن 5.1 آمپر است.

پشتیبانی از Vector Control و V/F، حداکثر فرکانس 500 هرتز و کاربردهای عمومی صنعتی، از مشخصات مهم این خانواده هستند.

برای خرید اینورتر پنتاکس DSI-200-2K2G3، مشخصات موتور و شرایط کاری خود را با مشخصات فنی مدل تطبیق دهید و سپس سفارش خود را ثبت کنید.
