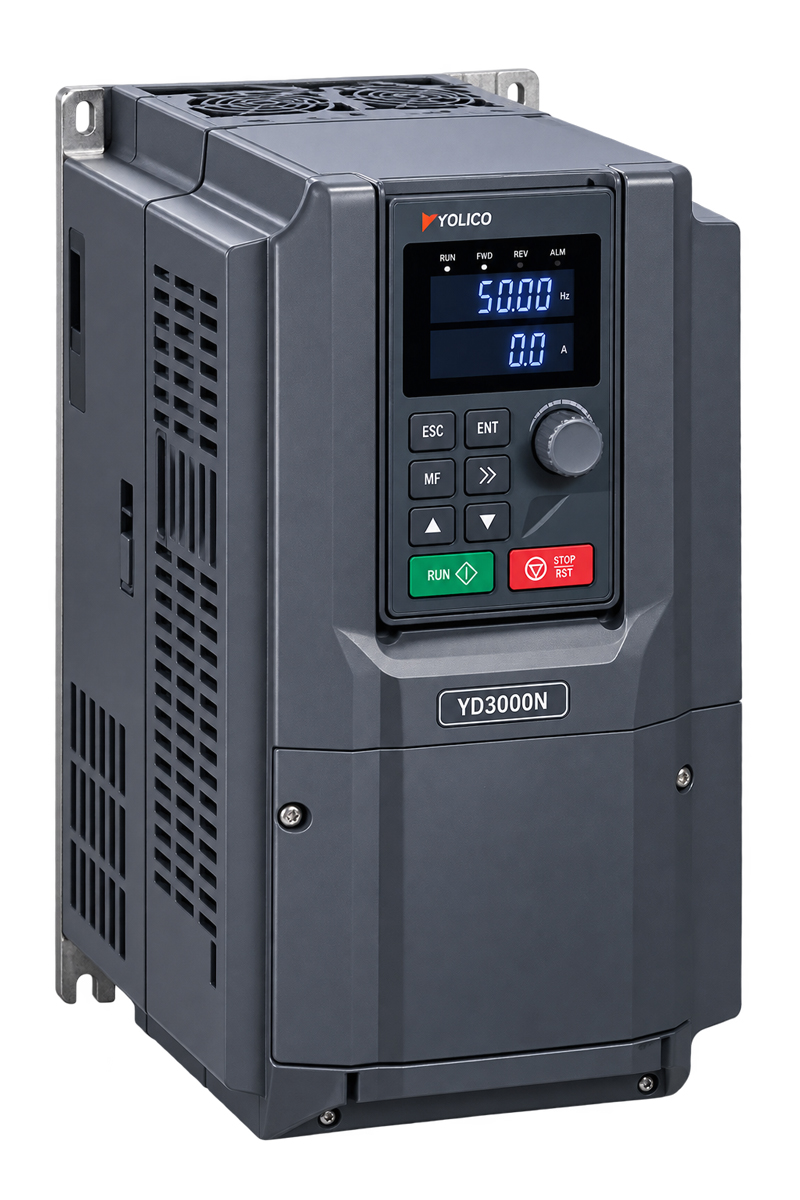

اینورتر YOLICO YD3000N 100HP (75kW)



اینورتر YOLICO YD3000N 75kW یکی از مدل‌های توان بالای خانواده YD3000N است. YOLICO این سری را به‌عنوان High-Performance VFD معرفی می‌کند. این خانواده برای کنترل موتورهای آسنکرون طراحی شده است.

مدل رسمی ظرفیت 75kW با کد YD3075-T4(B)N در دفترچه سازنده فهرست شده است. جدول رسمی، توان موتور 75kW، ظرفیت خروجی 150kVA و جریان خروجی 130A را برای این مدل نشان می‌دهد.

اینورتر YOLICO YD3000N از چند روش کنترل موتور پشتیبانی می‌کند. کنترل Open-loop Vector، Flux Vector، V/f بدون PG و V/f با فیدبک PG در دفترچه رسمی معرفی شده‌اند.

معرفی برند YOLICO

YOLICO Electric Co., Ltd. یکی از تولیدکنندگان تجهیزات کنترل و درایوهای صنعتی است. این شرکت خانواده‌های مختلفی از اینورترهای ولتاژ پایین را ارائه می‌کند.

در وب‌سایت رسمی YOLICO، سری YD3000N در گروه Low-Voltage Inverter قرار دارد. این شرکت ظرفیت سه‌فاز 380V سری YD3000N را از 0.75 تا 630kW اعلام کرده است.

YOLICO برای YD3000N سه حالت کنترل را در صفحه محصول معرفی می‌کند:

• VF
• Sensorless Vector Control یا SVC
• Feedback Vector Control یا FVC

دفترچه رسمی، جزئیات بیشتری درباره روش‌های کنترل ارائه می‌دهد.

معرفی مدل YD3075

مدل YD3075-T4(B)N ظرفیت 75kW دارد. این مدل در کلاس ولتاژ 400V قرار می‌گیرد. سازنده برای آن ورودی سه‌فاز 380/400/415/460VAC با فرکانس 50/60Hz اعلام کرده است.

جریان خروجی نامی این مدل 130A است. ظرفیت خروجی نامی نیز 150kVA اعلام شده است. ولتاژ خروجی سه‌فاز و متناسب با ولتاژ ورودی خواهد بود.

حداکثر فرکانس خروجی YD3000N تا 400Hz قابل برنامه‌ریزی است. محدوده کنترل فرکانس نیز از 0.1 تا 400Hz اعلام شده است.

مزیت رقابتی اینورتر YOLICO YD3000N

کنترل برداری برای کاربردهای صنعتی

YD3000N از کنترل برداری حلقه‌باز و Flux Vector پشتیبانی می‌کند. سازنده این روش‌ها را برای کنترل دقیق‌تر سرعت و گشتاور معرفی کرده است.

پشتیبانی از فیدبک PG

این سری امکان استفاده از کارت PG را دارد. با استفاده از PG، کنترل سرعت با فیدبک انجام می‌شود.

قابلیت Autotuning

Autotuning برای کنترل برداری استفاده می‌شود. این قابلیت پارامترهای موتور را بر اساس اطلاعات پلاک موتور تنظیم می‌کند.

کنترل PID

YD3000N قابلیت PID داخلی دارد. سازنده کاربردهایی مانند کنترل فشار، دبی، دما و سرعت را برای این عملکرد توضیح داده است.

کنترل گشتاور

در حالت Flux Vector با PG، کنترل گشتاور امکان‌پذیر است. دقت کنترل گشتاور در دفترچه رسمی ±5% اعلام شده است.

عملکرد Zero Servo

در حالت Flux Vector، قابلیت Zero Servo می‌تواند در سرعت صفر نیز گشتاور نگهدارنده ایجاد کند. سازنده مقدار 150% گشتاور نامی موتور را برای این عملکرد اعلام کرده است.

مشخصات فنی اینورتر YOLICO YD3000N 75kW

مشخصات فنی این مدل بر اساس کاتالوگ و دفترچه رسمی YOLICO تنظیم شده است. مدل 75kW با کد YD3075-T4(B)N در سری YD3000N قرار دارد. این سری برای موتورهای آسنکرون طراحی شده است.

مشخصات مدل و توان

مشخصه	مقدار رسمی
برند	YOLICO
سری	YD3000N
مدل	YD3075-T4(B)N
نوع محصول	High-Performance VFD
نوع موتور	Asynchronous
توان موتور	75kW
ظرفیت خروجی	150kVA
جریان خروجی نامی	130A

مدل YD3075 برای موتور با توان 75kW در جدول رسمی YOLICO قرار دارد. جریان خروجی نامی این مدل نیز 130A اعلام شده است.

ولتاژ و فرکانس

مشخصه	مقدار رسمی
کلاس ولتاژ	400V
ولتاژ ورودی	سه‌فاز 380/400/415/460VAC
فرکانس ورودی	50/60Hz
محدوده تغییر ولتاژ	+10% تا -15%
محدوده تغییر فرکانس	±5%
حداکثر فرکانس خروجی	400Hz
محدوده تنظیم فرکانس	0.1 تا 400Hz

YD3000N در کلاس 400V عرضه می‌شود. سازنده، ورودی سه‌فاز 380/400/415/460VAC را برای این خانواده اعلام کرده است.

روش‌های کنترل موتور

YOLICO برای سری YD3000N چند روش کنترل ارائه می‌کند. این روش‌ها شامل کنترل V/F و کنترل برداری هستند.

مشخصه	مقدار رسمی
V/F بدون PG	دارد
V/F با فیدبک PG	دارد
Open-loop Vector	دارد
Flux Vector	دارد
Sensorless Vector Control	دارد
Feedback Vector Control	دارد
Autotuning	دارد
PID	دارد

صفحه رسمی YOLICO نیز سه حالت VF، SVC و FVC را برای YD3000N معرفی می‌کند. همچنین کارت PG به‌عنوان تجهیز اختیاری ارائه شده است.

عملکرد و کنترل سرعت

مشخصه	مقدار رسمی
گشتاور اولیه	150% در 1Hz
محدوده کنترل سرعت	1:100
محدوده کنترل سرعت با PG	1:1000
دقت کنترل سرعت	±0.2%
دقت کنترل سرعت با PG	±0.02%
دقت کنترل گشتاور	±5%
زمان شتاب/کاهش سرعت	0.01 تا 6000.0 ثانیه
ورودی مرجع فرکانس	-10 تا +10V، 0 تا 10V، 4 تا 20mA

این قابلیت‌ها امکان استفاده از YD3000N را در کاربردهایی فراهم می‌کنند که کنترل سرعت یا گشتاور اهمیت دارد.

قابلیت‌های کنترلی

قابلیت	وضعیت
PID	دارد
Autotuning	دارد
کنترل گشتاور	دارد
Zero Servo	دارد
کنترل چندسرعته	حداکثر 9 مرحله سرعت
RS485 Expansion Card	اختیاری
Optical Encoder PG Card	اختیاری

YOLICO برای YD3000N کارت توسعه RS485 و کارت PG انکودر نوری را به‌عنوان تجهیزات اختیاری معرفی کرده است.

حفاظت‌های داخلی

سری YD3000N مجموعه‌ای از عملکردهای حفاظتی را برای کنترل و حفاظت از سیستم درایو ارائه می‌کند.

حفاظت / عملکرد	وضعیت
حفاظت اضافه‌جریان	دارد
حفاظت اضافه‌ولتاژ	دارد
حفاظت افت ولتاژ	دارد
حفاظت اضافه‌بار	دارد
حفاظت افزایش دمای هیت‌سینک	دارد
حفاظت خطای زمین	دارد
Stall Prevention	دارد
حفاظت موتور	توسط مدار الکترونیکی

شرایط محیطی و نصب

مشخصه	مقدار رسمی
محل نصب	فضای داخلی
دمای کاری Enclosed Wall-Mounted	10- تا 40+°C
دمای کاری Open Chassis	10- تا 45+°C
رطوبت کاری	حداکثر 90% RH
دمای نگهداری	20- تا 60+°C
حداکثر ارتفاع نصب	1000m
نصب	عمودی روی دیوار یا سطح افقی
لرزش مجاز	9.8m/s² در 10 تا 20Hz
لرزش مجاز	2m/s² در 20 تا 50Hz

سایر مشخصات رسمی

مشخصه	مقدار
نوع PWM	Sine Wave PWM
قطعه قدرت	IGBT
تعداد پل	توسط سازنده اعلام نشده است
نوع کنتاکت	توسط سازنده اعلام نشده است
قدرت قطع	توسط سازنده اعلام نشده است
کلاس عایقی	توسط سازنده اعلام نشده است
درجه حفاظت IP	توسط سازنده برای این مدل در منبع بررسی‌شده اعلام نشده است
ابعاد	توسط سازنده برای این مدل در منبع بررسی‌شده اعلام نشده است
وزن	توسط سازنده در منبع بررسی‌شده اعلام نشده است
عمر مکانیکی	توسط سازنده اعلام نشده است
عمر الکتریکی	توسط سازنده اعلام نشده است
سطح مقطع سیم	توسط سازنده برای این مدل در منبع بررسی‌شده اعلام نشده است
گشتاور ترمینال	توسط سازنده برای این مدل در منبع بررسی‌شده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

نکته مهم درباره انتخاب مدل

توان موتور به‌تنهایی معیار کافی برای انتخاب اینورتر نیست. جریان نامی موتور نیز باید بررسی شود.

برای مدل YD3075، سازنده جریان خروجی نامی 130A را اعلام کرده است. بنابراین پیش از خرید، اطلاعات پلاک موتور باید با مشخصات درایو تطبیق داده شود.

مزایای YOLICO YD3000N 75kW

۱. توان 75kW برای کاربردهای صنعتی

مدل YD3075 برای موتور با توان قابل استفاده 75kW طراحی شده است. این ظرفیت، آن را در بخش توان بالای خانواده YD3000N قرار می‌دهد.

۲. جریان خروجی 130A

جریان خروجی نامی مدل YD3075 برابر 130A است. این مقدار باید با جریان واقعی موتور پروژه مقایسه شود.

۳. کنترل چندگانه موتور

کاربر می‌تواند بین کنترل‌های برداری و V/f انتخاب کند. این ساختار امکان تطبیق درایو با کاربردهای مختلف را فراهم می‌کند.

۴. فرکانس خروجی تا 400Hz

حداکثر فرکانس خروجی قابل برنامه‌ریزی 400Hz است. این قابلیت برای کاربردهایی که به محدوده سرعت گسترده نیاز دارند، اهمیت دارد.

۵. کنترل PID داخلی

PID داخلی امکان کنترل بر اساس فیدبک سنسور را فراهم می‌کند. سازنده کاربرد آن را در فشار، دبی، دما و سرعت توضیح داده است.

۶. امکان استفاده از Encoder

با کارت PG می‌توان فیدبک سرعت را به سیستم اضافه کرد. این قابلیت برای کاربردهای دقیق‌تر قابل استفاده است.

۷. قابلیت Autotuning

Autotuning تنظیم پارامترهای موتور را در حالت کنترل برداری ساده‌تر می‌کند. سازنده استفاده از آن را پیش از بهره‌برداری برداری توصیه کرده است.

کاربردهای اینورتر YOLICO YD3000N

ماشین‌آلات صنعتی

YD3000N برای کنترل سرعت موتورهای آسنکرون طراحی شده است. بنابراین می‌توان آن را در ماشین‌آلاتی که کنترل دور موتور نیاز دارند، بررسی کرد.

سیستم‌های پمپاژ

قابلیت PID امکان کنترل فشار و دبی را فراهم می‌کند. در نتیجه YD3000N برای سامانه‌های پمپاژ قابل بررسی است.

سیستم‌های تهویه

کنترل سرعت موتور می‌تواند در سامانه‌های تهویه صنعتی کاربرد داشته باشد. انتخاب نهایی باید بر اساس نوع موتور و بار انجام شود.

تجهیزات انتقال مواد

در تجهیزاتی که سرعت موتور باید متناسب با فرآیند تغییر کند، کنترل فرکانس کاربرد دارد. نوع بار باید پیش از انتخاب نهایی بررسی شود.

خطوط تولید

کنترل سرعت و گشتاور برای بسیاری از خطوط تولید اهمیت دارد. YD3000N چند روش کنترل برای چنین کاربردهایی ارائه می‌دهد.

موارد استفاده واقعی

 کنترل سرعت موتور 75kW

در یک خط تولید، سرعت موتور باید متناسب با سرعت فرآیند تنظیم شود. YD3000N با تغییر فرکانس خروجی، سرعت موتور را کنترل می‌کند.

 کنترل فشار

در یک سیستم پمپاژ، سنسور فشار مقدار واقعی فشار را اندازه‌گیری می‌کند. PID درایو سپس فرکانس خروجی را بر اساس مقدار هدف تنظیم می‌کند.

 کنترل دبی

در سیستم انتقال سیال، سنسور دبی اطلاعات فرآیند را ارسال می‌کند. کنترل PID می‌تواند خروجی درایو را با مقدار هدف هماهنگ کند.

 کنترل دقیق سرعت

در کاربردهای دقیق، کارت PG امکان استفاده از فیدبک سرعت را فراهم می‌کند. این روش دقت کنترل سرعت را افزایش می‌دهد.

کنترل چند موتور

دفترچه رسمی استفاده از V/f بدون PG را برای چندموتوره بودن سیستم توضیح می‌دهد. بنابراین این روش در برخی سیستم‌های چندموتوره قابل بررسی است.

راهنمای انتخاب YOLICO YD3000N 75kW

بررسی توان موتور

ابتدا توان موتور را بررسی کنید. مدل YD3075 برای توان موتور 75kW در جدول رسمی قرار دارد.

بررسی جریان نامی موتور

جریان نامی موتور باید با جریان خروجی اینورتر تطبیق داده شود. جریان خروجی نامی YD3075 برابر 130A است.

این پارامتر برای انتخاب صحیح اهمیت زیادی دارد. سازنده نیز بر بررسی جریان نامی موتور تأکید کرده است.

بررسی ولتاژ ورودی

YD3075 در کلاس 400V قرار دارد. ورودی سه‌فاز آن 380/400/415/460VAC است. فرکانس ورودی نیز 50/60Hz اعلام شده است.

انتخاب روش کنترل

برای کاربردهای عمومی می‌توان V/f را بررسی کرد. برای کنترل دقیق‌تر، کنترل برداری گزینه مناسب‌تری است. در کاربردهای دارای فیدبک نیز PG قابل بررسی است.

بررسی نیاز به PG

اگر سیستم به فیدبک سرعت نیاز دارد، کارت PG باید در طراحی لحاظ شود. YOLICO کارت‌های PG مختلفی برای این خانواده معرفی کرده است.

مقایسه کوتاه با مدل‌های مشابه YOLICO

در خانواده YD3000N، مدل‌های مختلفی در اطراف ظرفیت 75kW وجود دارند. مدل 55kW با کد YD3055 و مدل 75kW با کد YD3075 فهرست شده‌اند. پس از آن نیز مدل YD3093 با ظرفیت 93kW قرار دارد.

مدل	توان موتور قابل استفاده	جریان خروجی نامی
YD3055	55kW	98A
YD3075	75kW	130A
YD3093	93kW	140A

برای موتور 75kW، مدل YD3075 در رده ظرفیت متناظر قرار می‌گیرد. با این حال، جریان واقعی موتور و نوع بار باید پیش از خرید بررسی شود.

تفاوت YD3075-T4N و YD3075-T4BN

در مستند رسمی YOLICO، مدل 75kW با عبارت YD3075-T4(B)N نمایش داده شده است. دفترچه نیز مدل را در فهرست YD3075-T4(B)N قرار می‌دهد.

بنابراین برای ثبت MPN دقیق، باید پلاک دستگاه بررسی شود.

از تعیین قطعی پسوند T4N یا T4BN بدون مشاهده پلاک خودداری شده است.

شرایط نصب و محیط کاری

YOLICO برای YD3000N نصب در فضای داخلی را مشخص کرده است. محیط نصب نباید دارای گاز خورنده یا گردوغبار نامناسب باشد.

دمای کاری برای نوع Enclosed Wall-Mounted برابر 10- تا 40+ درجه سانتی‌گراد است. برای نوع Open Chassis، محدوده 10- تا 45+ درجه سانتی‌گراد اعلام شده است.

رطوبت محیط باید حداکثر 90% RH باشد. حداکثر ارتفاع نصب نیز 1000 متر اعلام شده است.

سازنده نصب عمودی اینورتر روی دیوار یا سطح افقی را توصیه می‌کند.

نگهداری و سرویس

دفترچه رسمی YD3000N دوره نگهداری را حداکثر 18 ماه پس از ارسال کارخانه یا 12 ماه پس از تحویل به کاربر نهایی اعلام می‌کند؛ هرکدام زودتر اتفاق بیفتد.

در سرویس دوره‌ای، ترمینال‌ها، پیچ‌ها، کانکتورها، هیت‌سینک، بردها، فن خنک‌کننده، قطعات قدرت و خازن‌ها باید بررسی شوند.

سازنده برای برخی قطعات، دوره جایگزینی استاندارد 5 سال را تحت شرایط کاری مشخص ارائه کرده است. این شرایط شامل میانگین دمای سالانه 30°C، ضریب بار حداکثر 80% و حداکثر 12 ساعت کار در روز است.

نکات مهم هنگام خرید

قبل از خرید اینورتر YOLICO YD3000N 75kW، اطلاعات پلاک موتور را بررسی کنید.

مهم‌ترین موارد عبارت‌اند از:

• توان موتور
• جریان نامی موتور
• ولتاژ موتور
• فرکانس موتور
• نوع بار
• روش کنترل مورد نیاز
• نیاز به PG
• شرایط محیطی
• کد کامل مدل روی پلاک

به‌خصوص جریان نامی موتور را با جریان نامی 130A اینورتر مقایسه کنید. سازنده نیز انتخاب بر اساس جریان نامی را توصیه کرده است.

جمع‌بندی

اینورتر YOLICO YD3000N 75kW با مدل رسمی YD3075-T4(B)N در رده اینورترهای عملکرد بالای YOLICO قرار دارد. این مدل برای موتور با توان 75kW، ظرفیت خروجی 150kVA و جریان نامی 130A مشخص شده است.

این درایو از کنترل V/f و کنترل برداری پشتیبانی می‌کند. همچنین امکان استفاده از PG، Autotuning، PID و کنترل گشتاور را فراهم می‌کند.

حداکثر فرکانس خروجی آن 400Hz است. ورودی سه‌فاز 380/400/415/460VAC و فرکانس ورودی 50/60Hz نیز در مشخصات رسمی درج شده است.

اگر برای پروژه خود به یک درایو صنعتی 75kW نیاز دارید، YOLICO YD3000N YD3075 می‌تواند گزینه‌ای قابل بررسی باشد.

برای خرید یا استعلام قیمت اینورتر YOLICO YD3000N 75kW از Antique Electric، مشخصات پلاک موتور و کد کامل مدل را ارسال کنید.
