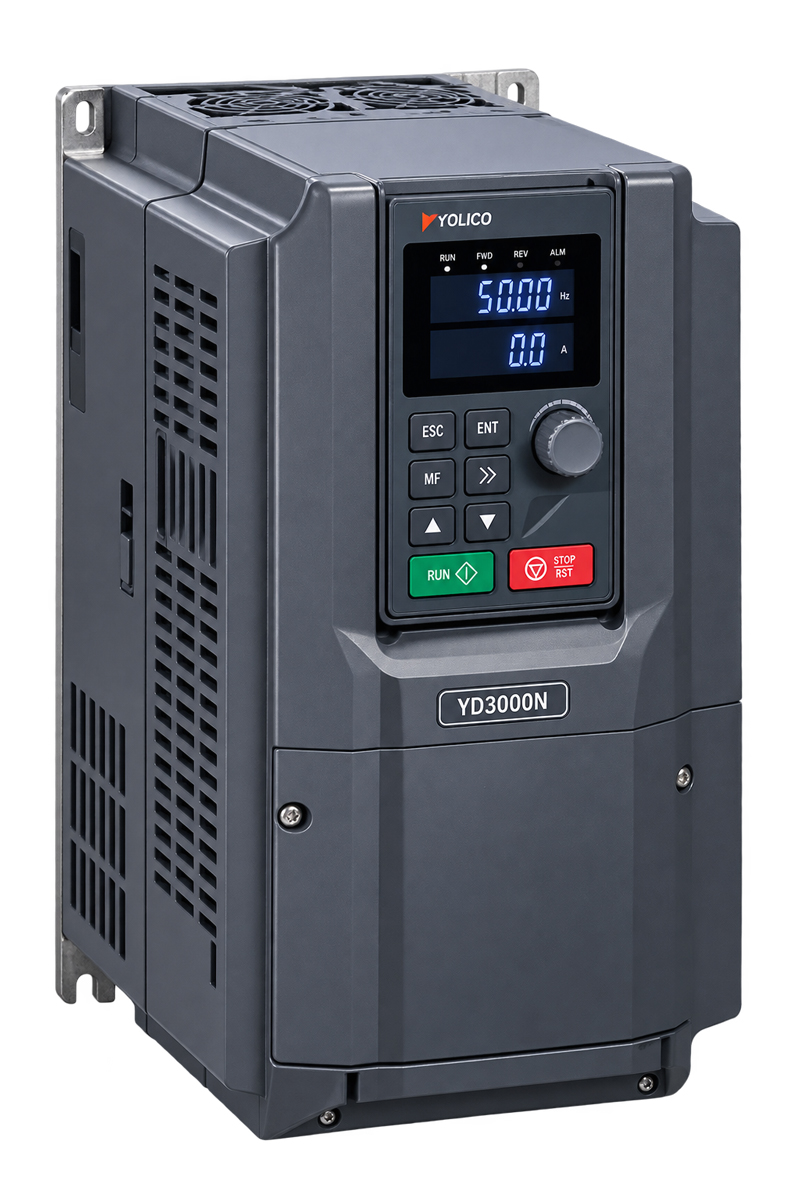

اینورتر YOLICO YD3000N 75HP (55kW)

اینورتر YOLICO YD3000N 55kW یک درایو فرکانس متغیر با عملکرد بالا برای کنترل موتورهای آسنکرون است. YOLICO این سری را در گروه Low-Voltage Inverter قرار داده است. ظرفیت این خانواده برای ورودی سه‌فاز 380V از 0.75 تا 630kW اعلام شده است.

مدل مورد بررسی در این صفحه، ظرفیت 55kW دارد. سازنده این ظرفیت را با مدل YD3055-T4N / YD3055-T4BN در خانواده YD3000N معرفی کرده است. جریان خروجی نامی این مدل 128A و ظرفیت خروجی نامی آن 98kVA است.

YOLICO برای این سری سه روش اصلی کنترل را در صفحه رسمی محصول معرفی می‌کند: V/F، Sensorless Vector Control و Feedback Vector Control. دفترچه رسمی نیز چهار روش کنترل شامل Open-loop Vector، Flux Vector، V/f بدون PG و V/f با فیدبک PG را توضیح می‌دهد.

معرفی برند YOLICO

YOLICO Electric Co., Ltd. از سال 2004 در زمینه توسعه، تولید، فروش و خدمات فنی تجهیزات کنترل و انتقال صنعتی فعالیت می‌کند. حوزه فعالیت این شرکت شامل درایوهای فرکانس متغیر، درایوهای سروو، کنترلرها و سیستم‌های کنترل صنعتی است.

طبق اطلاعات رسمی شرکت، YOLICO راهکارهای خود را برای بازارهای مختلف جهانی ارائه می‌کند. این شرکت در حوزه‌هایی مانند HVAC، متالورژی، انرژی و برق، پتروشیمی، تجهیزات هوشمند، تجهیزات دریایی و حمل‌ونقل ریلی فعالیت دارد.

دفتر اصلی شرکت در Wuxi، استان Jiangsu، چین قرار دارد. YOLICO در وب‌سایت رسمی خود نیز از ارائه فناوری‌های انتقال و کنترل از چین به مشتریان جهانی سخن می‌گوید.

معرفی مدل YD3000N 55kW

مدل 55kW در مستند رسمی YD3000N با کد YD3055-T4N / YD3055-T4BN آمده است. این مدل در کلاس ولتاژ 400V قرار دارد. ورودی آن سه‌فاز است.

در جدول مشخصات رسمی، مدل 55kW ظرفیت خروجی 98kVA و جریان خروجی 128A دارد. سازنده همچنین حداکثر توان موتور قابل استفاده را 55kW اعلام کرده است.

در نام‌گذاری رسمی، مدل‌های این رده با عبارت T4(B)N نمایش داده شده‌اند. به همین دلیل، کد دقیق محصول باید از روی پلاک دستگاه مشخص شود.

مزیت رقابتی اینورتر YOLICO YD3000N

۱. پشتیبانی از کنترل برداری

YD3000N از کنترل برداری حلقه‌باز و کنترل برداری شار پشتیبانی می‌کند. این روش‌ها برای کنترل دقیق‌تر سرعت و گشتاور موتور استفاده می‌شوند.

۲. کنترل V/f

اینورتر از کنترل V/f نیز پشتیبانی می‌کند. سازنده استفاده از V/f بدون PG را برای کاربردهای معمول و چندموتوره توضیح داده است.

۳. پشتیبانی از PG و Encoder

درایو می‌تواند با کارت PG از فیدبک سرعت استفاده کند. این قابلیت برای افزایش دقت کنترل سرعت کاربرد دارد.

۴. فرکانس خروجی تا 400Hz

محدوده کنترل فرکانس YD3000N از 0.1 تا 400Hz است. حداکثر فرکانس خروجی نیز تا 400Hz قابل برنامه‌ریزی اعلام شده است.

۵. قابلیت Autotuning

YD3000N قابلیت Autotuning دارد. این قابلیت برای تنظیم خودکار پارامترهای موتور در کنترل برداری استفاده می‌شود.

۶. کنترل PID

اینورتر دارای عملکرد PID است. سازنده کاربرد آن را برای کنترل سرعت، فشار، دبی و دما توضیح داده است.

۷. ظرفیت اضافه‌بار مشخص

ظرفیت اضافه‌بار این سری برابر 150 درصد جریان نامی برای یک دقیقه اعلام شده است.

مشخصات فنی اینورتر YOLICO YD3000N 55kW

مشخصات زیر فقط از صفحه رسمی YD3000N و دفترچه رسمی سازنده استخراج شده‌اند.

مشخصات	مقدار
برند	YOLICO
سری	YD3000N
مدل ظرفیت 55kW	YD3055-T4N / YD3055-T4BN
نوع محصول	High-Performance VFD / اینورتر فرکانس متغیر
نوع موتور	Asynchronous
توان موتور قابل استفاده	55kW
جریان خروجی نامی	128A
ظرفیت خروجی نامی	98kVA
کلاس ولتاژ	400V
ولتاژ ورودی	سه‌فاز، 380/400/415/460VAC
فرکانس ورودی	50/60Hz
محدوده مجاز تغییر ولتاژ	+10% تا -15%
محدوده مجاز تغییر فرکانس	±5%
ولتاژ خروجی	سه‌فاز، 380/400/415/460VAC، متناسب با ورودی
فرکانس خروجی	تا 400Hz
محدوده کنترل فرکانس	0.1 تا 400Hz
روش کنترل	V/f، Open-loop Vector، Flux Vector، V/f با PG
گشتاور اولیه	150% در 1Hz
گشتاور با PG	150% در 0r/min
محدوده کنترل سرعت	1:100؛ با PG تا 1:1000
دقت کنترل سرعت	±0.2%؛ با PG تا ±0.02%
دقت کنترل گشتاور	±5%
ورودی مرجع فرکانس	0 تا 10V، ±10V، 4 تا 20mA
زمان شتاب/کاهش سرعت	0.01 تا 6000 ثانیه
اضافه‌بار	150% جریان نامی برای یک دقیقه
کنترل PID	دارد
Autotuning	دارد
حفاظت اضافه‌جریان	دارد
حفاظت اضافه‌ولتاژ	دارد
حفاظت افت ولتاژ	دارد
حفاظت اضافه‌بار	دارد
حفاظت خطای زمین	دارد
حفاظت دمای هیت‌سینک	دارد
جلوگیری از Stall	دارد
حفاظت موتور	توسط مدار الکترونیکی
درجه حفاظت	توسط سازنده اعلام نشده است
تعداد پل	توسط سازنده اعلام نشده است
نوع کنتاکت	توسط سازنده اعلام نشده است
قدرت قطع	توسط سازنده اعلام نشده است
کلاس عایقی	توسط سازنده اعلام نشده است
ابعاد دقیق مدل 55kW	توسط سازنده در منبع بررسی‌شده به‌صورت قابل اتکا اعلام نشده است
وزن	توسط سازنده اعلام نشده است
عمر مکانیکی	توسط سازنده اعلام نشده است
عمر الکتریکی	توسط سازنده اعلام نشده است
دمای کاری	-10 تا +40°C برای نوع Enclosed Wall-Mounted؛ -10 تا +45°C برای Open Chassis
رطوبت کاری	حداکثر 90% RH
دمای نگهداری	-20 تا +60°C
محل نصب	فضای داخلی، بدون گاز خورنده و گردوغبار
حداکثر ارتفاع نصب	1000m
لرزش مجاز	9.8m/s² در 10 تا 20Hz و 2m/s² در 20 تا 50Hz
نوع نصب	عمودی روی دیوار یا سطح افقی مناسب



مزایای YOLICO YD3000N 55kW

کنترل دقیق موتور

YD3000N چند روش کنترل موتور را ارائه می‌دهد. بنابراین می‌توان روش مناسب را بر اساس نوع کاربرد انتخاب کرد.

محدوده فرکانس گسترده

فرکانس خروجی تا 400Hz قابل تنظیم است. این قابلیت دامنه وسیعی از کنترل سرعت را فراهم می‌کند.

قابلیت کنترل سرعت با فیدبک

با استفاده از کارت PG، کنترل سرعت با فیدبک امکان‌پذیر است. سازنده دقت بالاتری را برای حالت PG اعلام کرده است.

قابلیت PID

PID امکان کنترل متغیرهایی مانند فشار، دبی و دما را فراهم می‌کند. این عملکرد بر اساس فیدبک سنسور عمل می‌کند.

Autotuning موتور

در حالت کنترل برداری، Autotuning می‌تواند پارامترهای موتور را تنظیم کند. این قابلیت به راه‌اندازی صحیح سیستم کمک می‌کند.

کاربردهای اینورتر YOLICO YD3000N

کاربرد در ماشین‌آلات صنعتی

YD3000N برای کاربردهای کنترل دور موتورهای آسنکرون طراحی شده است. کنترل V/f و کنترل برداری امکان استفاده در طیف مختلفی از ماشین‌آلات را فراهم می‌کنند.

کاربرد در سیستم‌های پمپاژ

قابلیت PID می‌تواند برای کنترل فشار و دبی استفاده شود. بنابراین اینورتر برای سیستم‌هایی که به کنترل متغیرهای سیال نیاز دارند، قابل بررسی است.

کاربرد در سیستم‌های تهویه

YOLICO صنعت HVAC را در میان حوزه‌های کاربرد محصولات خود معرفی کرده است. YD3000N نیز با قابلیت کنترل سرعت موتور می‌تواند در چنین پروژه‌هایی بررسی شود.

کاربرد در صنایع انرژی و برق

انرژی و برق از حوزه‌های فعالیت رسمی YOLICO هستند. انتخاب مدل نهایی باید بر اساس مشخصات موتور و شرایط بار انجام شود.

کاربرد در صنایع متالورژی

YOLICO صنعت متالورژی را نیز در حوزه‌های کاری خود قرار داده است. کنترل سرعت و گشتاور موتور از کاربردهای مهم درایوهای صنعتی این خانواده است.

کاربرد در صنایع پتروشیمی

پتروشیمی یکی دیگر از حوزه‌های معرفی‌شده توسط YOLICO است. شرایط محیطی پروژه باید پیش از انتخاب اینورتر بررسی شود.

راهنمای انتخاب اینورتر YOLICO YD3000N 55kW

بررسی توان موتور

برای انتخاب این مدل، ابتدا توان نامی موتور را بررسی کنید. ظرفیت موتور قابل استفاده برای مدل YD3055 برابر 55kW است.

بررسی جریان نامی موتور

جریان موتور یکی از مهم‌ترین پارامترهای انتخاب است. جریان خروجی نامی مدل 55kW برابر 128A است.

سازنده نیز تأکید می‌کند که هنگام انتخاب موتور و اینورتر، جریان نامی اینورتر باید با جریان نامی موتور سازگار باشد.

بررسی ولتاژ شبکه

این مدل در کلاس 400V قرار دارد. ورودی سه‌فاز آن 380، 400، 415 یا 460VAC است. فرکانس ورودی نیز 50/60Hz اعلام شده است.

انتخاب روش کنترل

برای کاربردهای معمول می‌توان V/f را بررسی کرد. برای کنترل دقیق‌تر سرعت و گشتاور، کنترل برداری گزینه مناسب‌تری است. در کاربردهای دارای فیدبک، استفاده از PG نیز قابل بررسی است.

بررسی نیاز به PG

اگر پروژه به کنترل سرعت دقیق‌تر نیاز دارد، باید امکان استفاده از کارت PG بررسی شود. YOLICO کارت‌های PG مختلفی را برای YD3000N معرفی کرده است.

مقایسه با مدل‌های مشابه YOLICO

در خانواده YD3000N، مدل‌های مختلفی نزدیک به ظرفیت 55kW وجود دارند. مدل YD3045 ظرفیت 45kW دارد. مدل YD3055 ظرفیت 55kW دارد. مدل YD3075 نیز ظرفیت 75kW دارد.

مدل	توان موتور قابل استفاده
YD3045	45kW
YD3055	55kW
YD3075	75kW

بنابراین اگر موتور پروژه 55kW باشد، YD3055 در رده ظرفیت مناسب قرار می‌گیرد. با این حال، جریان نامی موتور و شرایط بار باید قبل از خرید بررسی شوند.

تفاوت YD3055-T4N و YD3055-T4BN

YOLICO در مستند رسمی YD3000N کدهای YD3055-T4N و YD3055-T4BN را برای این ظرفیت فهرست کرده است.

به همین دلیل، عبارت تجاری YOLICO YD3000N 75HP (55kW) به‌تنهایی برای تعیین MPN کامل کافی نیست.

برای ثبت مدل دقیق در سفارش، بهتر است کد روی پلاک دستگاه بررسی شود.

از درج یک MPN قطعی بدون مشاهده پلاک خودداری شده است.

شرایط نصب و محیط کاری

YD3000N برای نصب داخلی طراحی شده است. محل نصب نباید دارای گاز خورنده یا گردوغبار نامناسب باشد. سازنده نصب عمودی اینورتر را توصیه کرده است.

دمای کاری برای نوع Enclosed Wall-Mounted برابر 10- تا 40+ درجه سانتی‌گراد اعلام شده است. برای نوع Open Chassis، این محدوده 10- تا 45+ درجه سانتی‌گراد است.

حداکثر رطوبت کاری 90 درصد RH و حداکثر ارتفاع نصب 1000 متر اعلام شده است. همچنین سازنده محدوده مشخصی برای لرزش مجاز ارائه کرده است.

نگهداری و سرویس

دفترچه رسمی YD3000N دوره نگهداری را مشخص کرده است. سازنده اعلام می‌کند که نگهداری باید حداکثر تا 18 ماه پس از ارسال از کارخانه یا 12 ماه پس از تحویل به کاربر نهایی انجام شود؛ هرکدام زودتر فرا برسد.

در بازرسی‌های دوره‌ای، وضعیت ترمینال‌ها، پیچ‌ها، هیت‌سینک، بردها، فن خنک‌کننده، عناصر قدرت و خازن‌ها باید بررسی شود.

سازنده برای برخی قطعات مانند فن خنک‌کننده، خازن صافی، رله‌ها و فیوزها دوره جایگزینی استاندارد پنج سال را تحت شرایط مشخص اعلام کرده است.

نکات مهم هنگام خرید

قبل از خرید اینورتر YOLICO YD3000N 55kW، اطلاعات پلاک موتور را بررسی کنید.

موارد زیر اهمیت ویژه دارند:

• توان موتور
• جریان نامی موتور
• ولتاژ موتور
• فرکانس موتور
• نوع بار
• روش کنترل مورد نیاز
• نیاز یا عدم نیاز به PG
• شرایط محیطی نصب
• کد دقیق مدل روی پلاک

این بررسی از انتخاب اشتباه ظرفیت جلوگیری می‌کند.

جمع‌بندی

اینورتر YOLICO YD3000N 75HP (55kW) در رده اینورترهای عملکرد بالای YOLICO قرار می‌گیرد. سازنده برای ظرفیت 55kW مدل YD3055-T4N / YD3055-T4BN را معرفی کرده است.

این مدل جریان خروجی نامی 128A و ظرفیت خروجی نامی 98kVA دارد. همچنین ورودی سه‌فاز 380/400/415/460VAC و فرکانس 50/60Hz را پشتیبانی می‌کند.

YD3000N از V/f، کنترل برداری، PG، PID و Autotuning پشتیبانی می‌کند. فرکانس خروجی نیز تا 400Hz قابل تنظیم است.

برای انتخاب نهایی، تطبیق توان و جریان موتور با مشخصات اینورتر اهمیت زیادی دارد. همچنین باید کد کامل YD3055-T4N یا YD3055-T4BN از روی پلاک دستگاه بررسی شود.

برای خرید و استعلام قیمت اینورتر YOLICO YD3000N 55kW از Antique Electric، مشخصات پلاک موتور و کد کامل مدل را ارسال کنید.
