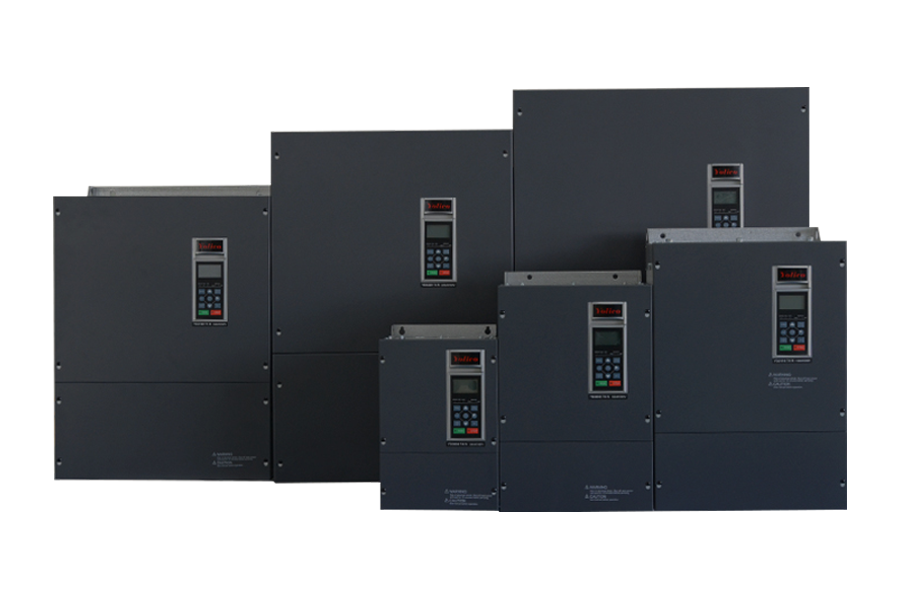

اینورتر YOLICO YD3160 T4 BN | 160kW
معرفی اینورتر YOLICO YD3160 T4 BN
اینورتر YOLICO YD3160 T4 BN یکی از مدلهای سری YD3000N High-Performance VFD است. کاتالوگ رسمی YOLICO مدل YD3160 را در رده توان 160kW قرار میدهد. جدول مشخصات همین ردیف، ظرفیت خروجی نامی 230kVA و جریان خروجی نامی 302A را ثبت کرده است.
دفترچه رسمی YOLICO نیز مدل YD3160 T4 (B)N را در ساختار مدلهای سری YD3000N نشان میدهد. بنابراین مدل دقیق مورد بررسی برای این صفحه YD3160 T4 BN است.
سری YD3000N در وبسایت رسمی YOLICO در گروه Low-Voltage Inverter قرار دارد. سازنده این خانواده را یک VFD با کارایی بالا معرفی میکند.
مشخصات فنی اینورتر YOLICO YD3160 T4 BN
توان و جریان اینورتر YOLICO YD3160
کاتالوگ رسمی، توان موتور ردیف YD3160 را 160kW اعلام میکند. ظرفیت خروجی نامی این ردیف 230kVA و جریان خروجی نامی آن 302A است.
مقدار 220HP در عنوان محصول ارائه شده از سوی شما آمده است؛ بااینحال، کاتالوگ رسمی بررسیشده برای ردیف YD3160 مقدار HP را به صورت صریح درج نمیکند. بنابراین از تبدیل یا نسبت دادن این مقدار به سازنده خودداری میکنیم.
ولتاژ و فرکانس ورودی اینورتر YOLICO
اینورتر YD3160 T4 BN در رده ورودی سهفاز 380/400/415/460V AC قرار دارد. سازنده فرکانس ورودی 50/60Hz را اعلام میکند. محدوده مجاز تغییر ولتاژ ورودی +10% و -15% و محدوده مجاز تغییر فرکانس ±5% است.
خروجی و فرکانس اینورتر YD3160 T4 BN
حداکثر ولتاژ خروجی این سری سهفاز 380/400/415/460V و متناسب با ولتاژ ورودی است. سازنده حداکثر فرکانس خروجی 400Hz را اعلام میکند. محدوده کنترل فرکانس نیز 0.1 تا 400Hz است.
رزولوشن محاسبات فرکانس خروجی 0.01Hz اعلام شده است. رزولوشن تنظیم فرکانس دیجیتال نیز 0.01Hz است.
روش کنترل موتور در اینورتر YOLICO YD3160
کاتالوگ رسمی YD3000N روش Sensorless Vector Control را برای کنترل موتور اعلام میکند. سازنده همچنین در مشخصات خانواده YD3000N روشهای VF و Feedback Vector Control را معرفی کرده است.
سازنده برای سری YD3000N گشتاور 150% در فرکانس 1Hz و محدوده کنترل سرعت 1:100 را اعلام میکند. دقت کنترل سرعت نیز ±0.2% در 25°C ±10°C است.
قابلیت اضافهبار اینورتر YOLICO YD3160
مشخصات رسمی سری YD3000N ظرفیت اضافهبار 150% جریان نامی برای یک دقیقه را اعلام میکند. زمان شتابگیری و کاهش سرعت نیز در محدوده 0.01 تا 6000 ثانیه قابل تنظیم است.
سیگنال تنظیم فرکانس YD3160 T4 BN
سازنده برای تنظیم فرکانس، ورودیهای آنالوگ -10 تا +10V، 0 تا +10V و 4 تا 20mA را اعلام میکند. این مشخصات در جدول رسمی سری YD3000N درج شدهاند.
گشتاور و عملکرد کنترلی اینورتر YOLICO
محدوده کنترل سرعت سری YD3000N برابر 1:100 است. گشتاور اعلامشده 150% در 1Hz و دقت گشتاور ±5% است. سازنده همچنین محدودکننده گشتاور را با قابلیت عملکرد در دو ربع معرفی میکند.
جدول مشخصات فنی اینورتر YOLICO YD3160 T4 BN
مشخصات اصلی و الکتریکی YOLICO YD3160
| مشخصه | مقدار رسمی سازنده |
|---|---|
| برند | YOLICO |
| سری | YD3000N |
| مدل | YD3160 T4 BN |
| نوع محصول | High-Performance VFD / اینورتر ولتاژ پایین |
| توان موتور | 160kW |
| توان معادل HP | توسط سازنده در کاتالوگ رسمی بررسیشده اعلام نشده است |
| ظرفیت خروجی نامی | 230kVA |
| جریان خروجی نامی | 302A |
| نوع ورودی | سهفاز |
| ولتاژ ورودی | 380 / 400 / 415 / 460V AC |
| فرکانس ورودی | 50 / 60Hz |
| محدوده مجاز تغییر ولتاژ | +10%، -15% |
| محدوده مجاز تغییر فرکانس | ±5% |
| حداکثر ولتاژ خروجی | 3 فاز 380 / 400 / 415 / 460V، متناسب با ولتاژ ورودی |
| حداکثر فرکانس خروجی | تا 400Hz |
| محدوده کنترل فرکانس | 0.1 تا 400Hz |
کنترل و عملکرد اینورتر YOLICO YD3160
| مشخصه | مقدار رسمی سازنده |
|---|---|
| روش کنترل | Sensorless Vector Control |
| گشتاور | 150% در 1Hz |
| محدوده کنترل سرعت | 1:100 |
| دقت کنترل سرعت | ±0.2% در 25°C ±10°C |
| پاسخ کنترل سرعت | 5Hz |
| دقت گشتاور | ±5% |
| محدودکننده گشتاور | دارد؛ فقط دو ربع |
| ظرفیت اضافهبار | 150% جریان نامی برای 1 دقیقه |
| سیگنال تنظیم فرکانس | -10 تا +10V، 0 تا +10V، 4 تا 20mA |
| زمان شتاب/کاهش سرعت | 0.01 تا 6000 ثانیه |
| رزولوشن محاسبات فرکانس خروجی | 0.01Hz |
| رزولوشن تنظیم دیجیتال فرکانس | 0.01Hz |
| گشتاور ترمز | تقریباً 20% |
حفاظت و شرایط محیطی اینورتر YOLICO
| مشخصه | مقدار رسمی سازنده |
|---|---|
| حفاظت اضافهجریان لحظهای | توقف در حدود 200% جریان خروجی نامی |
| حفاظت اضافهبار | 150% جریان نامی برای 1 دقیقه |
| حفاظت اضافهولتاژ | توقف در حدود 820V ولتاژ باس DC |
| حفاظت کمولتاژ | توقف در حدود 380V ولتاژ باس DC |
| حفاظت موتور | رله اضافهبار حرارتی الکتریکی |
| حفاظت اتصال زمین | حفاظت توسط مدار الکتریکی |
| حفاظت توقف موتور | توسط سازنده در منبع بررسیشده اعلام نشده است |
| حفاظت حرارتی | توسط ترمیستور |
| جبران افت لحظهای برق | توقف برای 15ms یا بیشتر؛ با انتخاب حالت مربوطه، در صورت بازگشت برق طی 2 ثانیه امکان ادامه کار وجود دارد |
| دمای کاری نوع Enclosed Wall-Mounted | 10- تا 40+ درجه سانتیگراد |
| دمای کاری نوع Open Chassis | 10- تا 45+ درجه سانتیگراد |
| رطوبت کاری | حداکثر 90% RH |
| محل نصب | فضای داخلی، بدون گاز خورنده و گردوغبار |
| ارتفاع نصب | حداکثر 1000 متر |
| لرزش | 10 تا 20Hz: حداکثر 9.8m/s²؛ 20 تا 50Hz: حداکثر 2m/s² |
| دمای نگهداری | 20- تا 60+ درجه سانتیگراد |
| کارت RS-485 | آپشن |
| کارت PG انکودر اپتیکال | آپشن |
ویژگیهای کلیدی اینورتر YOLICO YD3160 T4 BN
مهمترین مشخصات رسمی این مدل عبارتاند از:
- توان موتور 160kW
- ظرفیت خروجی نامی 230kVA
- جریان خروجی نامی 302A
- ورودی سهفاز 380 / 400 / 415 / 460V AC
- فرکانس ورودی 50 / 60Hz
- فرکانس خروجی تا 400Hz
- کنترل Sensorless Vector Control
- گشتاور 150% در 1Hz
- محدوده کنترل سرعت 1:100
- ظرفیت اضافهبار 150% جریان نامی برای یک دقیقه
- زمان شتاب و کاهش سرعت 0.01 تا 6000 ثانیه
- ورودی تنظیم فرکانس -10 تا +10V، 0 تا +10V و 4 تا 20mA
- کارت RS-485 بهعنوان آپشن
- کارت PG انکودر اپتیکال بهعنوان آپشن
حفاظتهای اینورتر YOLICO YD3160
سری YD3000N حفاظتهای مختلفی را برای کنترل شرایط غیرعادی ارائه میکند. سازنده حفاظت اضافهجریان، اضافهبار، اضافهولتاژ، کمولتاژ، اتصال زمین و حفاظت حرارتی موتور را در مشخصات رسمی ثبت کرده است.
حفاظت اضافهجریان در حدود 200% جریان خروجی نامی عمل میکند. حفاظت اضافهبار نیز 150% جریان نامی برای یک دقیقه است. حفاظت اضافهولتاژ در حدود 820V باس DC و حفاظت کمولتاژ در حدود 380V باس DC عمل میکنند.
شرایط محیطی و نصب اینورتر YOLICO YD3160
سازنده برای نوع Enclosed Wall-Mounted محدوده دمای کاری 10- تا 40+ درجه سانتیگراد و برای نوع Open Chassis محدوده 10- تا 45+ درجه سانتیگراد را اعلام میکند. حداکثر رطوبت محیط 90% RH است.
محل نصب باید فضای داخلی و فاقد گاز خورنده و گردوغبار باشد. حداکثر ارتفاع نصب نیز 1000 متر اعلام شده است. مشخصات رسمی همچنین شرایط لرزش مجاز را در محدوده 10 تا 20Hz با حداکثر 9.8m/s² و در محدوده 20 تا 50Hz با حداکثر 2m/s² تعیین میکند.
آپشنهای اینورتر YOLICO YD3160 و تجهیزات جانبی
وبسایت رسمی YOLICO برای سری YD3000N دو گزینه جانبی را معرفی میکند:
- کارت توسعه RS485
- کارت Optical Encoder PG
این موارد را باید بهعنوان تجهیزات اختیاری در نظر گرفت و نباید آنها را بهعنوان تجهیزات استاندارد همراه مدل YD3160 T4 BN معرفی کرد.
کاربردهای اینورتر YOLICO YD3160 T4 BN
YOLICO سری YD3000N را در گروه اینورترهای ولتاژ پایین و VFDهای با کارایی بالا قرار میدهد. این خانواده در بازه 0.75 تا 630kW برای ورودی سهفاز 380V عرضه میشود.
بااینحال، برای مدل دقیق YD3160 T4 BN فهرست اختصاصی کاربردهایی مانند پمپ، فن، کمپرسور یا نوار نقاله را در منابع رسمی بررسیشده پیدا نکردیم. بنابراین چنین کاربردهایی را بهصورت قطعی به این مدل نسبت نمیدهیم.
وبسایت رسمی YOLICO بهطور کلی حوزههایی مانند HVAC، متالورژی، انرژی، پتروشیمی، تجهیزات هوشمند، تجهیزات دریایی و حملونقل ریلی را در فعالیتهای خود ذکر میکند؛ اما این موضوع بهتنهایی به معنی تأیید کاربرد اختصاصی YD3160 در تمام این حوزهها نیست.
راهنمای انتخاب اینورتر YOLICO 160 کیلووات
برای انتخاب اینورتر YOLICO YD3160 T4 BN ابتدا توان موتور را بررسی کنید. سازنده برای ردیف YD3160 توان 160kW را اعلام میکند.
سپس ولتاژ شبکه و موتور را با ورودی سهفاز 380 / 400 / 415 / 460V AC تطبیق دهید. جریان موتور نیز باید با جریان خروجی نامی 302A مقایسه شود.
در مرحله بعد، نوع کنترل موردنیاز، محدوده فرکانس، شرایط محیطی و نیاز پروژه به تجهیزات جانبی را بررسی کنید. اگر پروژه به ارتباط RS-485 یا بازخورد انکودر نیاز دارد، گزینههای مربوط به کارتهای جانبی را هنگام سفارش بررسی کنید.
مشخصات اعلامنشده اینورتر YD3160 T4 BN
برای جلوگیری از درج اطلاعات حدسی، مواردی که برای مدل دقیق YD3160 T4 BN در منابع رسمی بررسیشده قابل تأیید نبودند، بهعنوان اطلاعات اعلامنشده باقی میمانند.
از جمله:
- توان معادل HP: توسط سازنده در کاتالوگ رسمی بررسیشده اعلام نشده است.
- وزن دقیق مدل: توسط سازنده در منبع بررسیشده اعلام نشده است.
- سطح مقطع سیم: توسط سازنده در منبع بررسیشده اعلام نشده است.
- گشتاور ترمینال: توسط سازنده در منبع بررسیشده اعلام نشده است.
- عمر مکانیکی: توسط سازنده در منبع بررسیشده اعلام نشده است.
- عمر الکتریکی: توسط سازنده در منبع بررسیشده اعلام نشده است.
به همین دلیل، مقدار 220HP را در مشخصات رسمی محصول تأییدشده درج نکردیم.
جمعبندی اینورتر YOLICO YD3160 T4 BN
اینورتر YOLICO YD3160 T4 BN از سری YD3000N، یک VFD ولتاژ پایین با توان موتور 160kW است. سازنده برای این ردیف ظرفیت خروجی 230kVA و جریان خروجی نامی 302A را اعلام میکند. این مدل ورودی سهفاز 380/400/415/460V AC و فرکانس خروجی تا 400Hz دارد.
کنترل Sensorless Vector Control، گشتاور 150% در 1Hz، محدوده کنترل سرعت 1:100 و اضافهبار 150% جریان نامی برای یک دقیقه از مشخصات رسمی سری YD3000N هستند. کارتهای RS-485 و PG انکودر اپتیکال نیز بهعنوان آپشن معرفی شدهاند.
