اینورتر YOLICO YD3132 T4 BN | 132kW

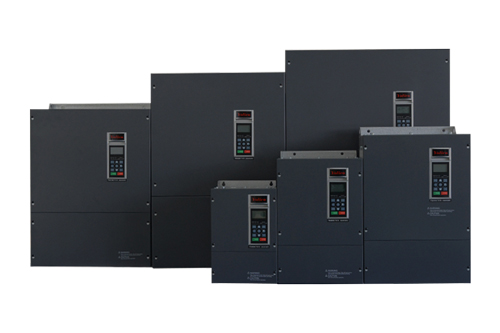

معرفی اینورتر YOLICO YD3132 T4 BN

اینورتر YOLICO YD3132 T4 BN یکی از مدل‌های سری YD3000N High-Performance VFD است. کاتالوگ رسمی YOLICO مدل YD3132 T4 (B)N را در رده توان 132kW قرار می‌دهد. در همین جدول، ظرفیت خروجی نامی 200kVA و جریان خروجی نامی 260A برای این مدل ثبت شده است.

سری YD3000N در وب‌سایت رسمی YOLICO در گروه Low-Voltage Inverter قرار دارد. سازنده این خانواده را VFD با کارایی بالا معرفی می‌کند و برای ورودی سه‌فاز 380V، بازه توان 0.75 تا 630kW را اعلام کرده است.

مدل دقیق YD3132 T4 (B)N در دفترچه رسمی YD3000N نیز درج شده است. بنابراین در صفحه محصول آنتیک الکتریک، کد YD3132 T4 BN به‌عنوان مدل مورد بررسی استفاده می‌شود.

مشخصات فنی اینورتر YOLICO YD3132

توان و جریان اینورتر YOLICO YD3132

کاتالوگ رسمی YOLICO برای مدل YD3132 توان موتور 132kW را ثبت می‌کند. ظرفیت خروجی نامی این مدل 200kVA و جریان خروجی نامی آن 260A است.

ولتاژ و فرکانس ورودی اینورتر YOLICO

کاتالوگ رسمی سری YD3000N ورودی سه‌فاز 380، 400، 415 و 460V AC را اعلام می‌کند. فرکانس ورودی نیز 50 یا 60Hz است. محدوده مجاز تغییر ولتاژ ورودی +10% و -15% اعلام شده است.

خروجی و فرکانس اینورتر YD3132 T4 BN

سازنده حداکثر ولتاژ خروجی را سه‌فاز 380، 400، 415 و 460V و متناسب با ولتاژ ورودی تعیین می‌کند. حداکثر فرکانس خروجی به 400Hz می‌رسد و محدوده کنترل فرکانس 0.1 تا 400Hz است.

رزولوشن محاسبات فرکانس خروجی 0.01Hz است. برای تنظیم دیجیتال فرکانس نیز رزولوشن 0.01Hz اعلام شده است.

روش کنترل موتور در اینورتر YOLICO YD3132

YOLICO در مشخصات رسمی سری YD3000N روش Sensorless Vector Control را اعلام می‌کند. وب‌سایت رسمی خانواده همچنین حالت‌های VF و Feedback Vector Control را در بخش Control Mode معرفی کرده است.

سازنده برای سری YD3000N گشتاور 150% در 1Hz و محدوده کنترل سرعت 1:100 را اعلام می‌کند. دقت کنترل سرعت نیز ±0.2% در 25°C ±10°C است.

قابلیت اضافه‌بار اینورتر YOLICO YD3132

کاتالوگ رسمی YD3000N ظرفیت اضافه‌بار 150% جریان نامی برای یک دقیقه را ثبت می‌کند. زمان شتاب‌گیری و کاهش سرعت نیز در محدوده 0.01 تا 6000 ثانیه قابل تنظیم است.

سیگنال تنظیم فرکانس YD3132 T4 BN

سازنده برای تنظیم فرکانس، ورودی‌های آنالوگ -10 تا +10V، 0 تا 10V و 4 تا 20mA را اعلام می‌کند. رزولوشن تنظیم دیجیتال فرکانس 0.01Hz و رزولوشن مرجع آنالوگ 0.03Hz/60Hz اعلام شده است.

گشتاور و عملکرد کنترلی اینورتر YOLICO

سری YD3000N محدوده کنترل سرعت 1:100 را ارائه می‌کند. سازنده گشتاور 150% در 1Hz و دقت گشتاور ±5% را اعلام کرده است. محدودکننده گشتاور نیز وجود دارد و سازنده آن را با عبارت Only 2 Quadrant Steps مشخص می‌کند.

جدول مشخصات فنی اینورتر YOLICO YD3132 T4 BN

مشخصات اصلی و الکتریکی YOLICO YD3132

کنترل و عملکرد اینورتر YOLICO YD3132

حفاظت و شرایط محیطی اینورتر YOLICO YD3132

ویژگی‌های کلیدی اینورتر YOLICO YD3132 T4 BN

مهم‌ترین مشخصات رسمی این مدل عبارت‌اند از:

• توان موتور 132kW
• ظرفیت خروجی نامی 200kVA
• جریان خروجی نامی 260A
• ورودی سه‌فاز 380 / 400 / 415 / 460V AC
• فرکانس ورودی 50 / 60Hz
• فرکانس خروجی تا 400Hz
• کنترل Sensorless Vector Control
• گشتاور 150% در 1Hz
• محدوده کنترل سرعت 1:100
• اضافه‌بار 150% جریان نامی برای یک دقیقه طبق کاتالوگ
• زمان شتاب و کاهش سرعت 0.01 تا 6000 ثانیه
• ورودی تنظیم فرکانس -10 تا +10V، 0 تا 10V و 4 تا 20mA
• کارت RS-485 به‌عنوان آپشن
• کارت PG انکودر به‌عنوان آپشن

حفاظت‌های اینورتر YOLICO YD3132

سری YD3000N حفاظت‌های مختلفی برای کنترل شرایط غیرعادی ارائه می‌کند. کاتالوگ رسمی، حفاظت اضافه‌جریان، اضافه‌بار، اضافه‌ولتاژ، کم‌ولتاژ، اتصال زمین، حفاظت موتور و حفاظت حرارتی را ثبت کرده است.

حفاظت اضافه‌جریان در حدود 200% جریان خروجی نامی عمل می‌کند. سازنده حفاظت اضافه‌بار را 150% جریان نامی برای یک دقیقه مشخص کرده است. حد عملکرد حفاظت اضافه‌ولتاژ حدود 820V باس DC و حد حفاظت کم‌ولتاژ حدود 380V باس DC است.

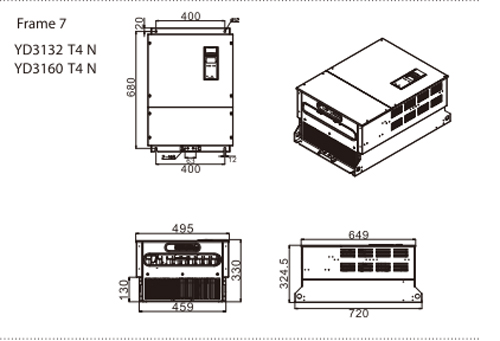

شرایط محیطی و نصب اینورتر YOLICO YD3132

سازنده برای نوع Enclosed Wall-Mounted محدوده دمای کاری 10- تا 40+ درجه سانتی‌گراد را اعلام می‌کند. برای نوع Open Chassis این محدوده به 10- تا 45+ درجه سانتی‌گراد می‌رسد. حداکثر رطوبت کاری 90% RH است.

محل نصب باید فضای داخلی و فاقد گاز خورنده و گردوغبار باشد. حداکثر ارتفاع نصب 1000 متر و شرایط لرزش مجاز نیز مطابق مقادیر درج‌شده در کاتالوگ رسمی است.

آپشن‌های اینورتر YOLICO YD3132 و تجهیزات جانبی

وب‌سایت رسمی YOLICO برای سری YD3000N، RS485 Expansion Card و Optical Encoder PG Card را به‌عنوان تجهیزات اختیاری معرفی می‌کند. بنابراین این موارد را نباید به‌عنوان تجهیزات استاندارد همراه اینورتر معرفی کرد.

کاربردهای اینورتر YOLICO YD3132 T4 BN

YOLICO سری YD3000N را به‌عنوان یک VFD با کارایی بالا معرفی می‌کند و این خانواده در دسته اینورترهای ولتاژ پایین قرار دارد. وب‌سایت رسمی شرکت، حوزه‌هایی مانند HVAC، متالورژی، انرژی، پتروشیمی، تجهیزات هوشمند، تجهیزات دریایی و حمل‌ونقل ریلی را در فعالیت‌ها و راهکارهای خود ذکر می‌کند.

بااین‌حال، برای مدل دقیق YD3132 T4 BN فهرست اختصاصی کاربردها در منابع رسمی بررسی‌شده ارائه نشده است. بنابراین کاربردهایی مانند پمپ، فن، کمپرسور یا نوار نقاله را به‌صورت قطعی به این مدل نسبت نمی‌دهیم.

راهنمای انتخاب اینورتر YOLICO 132 کیلووات

برای انتخاب اینورتر YOLICO YD3132 T4 BN ابتدا توان موتور را بررسی کنید. سازنده برای مدل YD3132 توان 132kW، ظرفیت خروجی 200kVA و جریان نامی 260A را ثبت کرده است.

سپس ولتاژ شبکه و موتور را با ورودی سه‌فاز 380 / 400 / 415 / 460V AC تطبیق دهید. جریان واقعی موتور نیز باید با جریان خروجی نامی اینورتر مقایسه شود.

در مرحله بعد، نوع کنترل، محدوده فرکانس، شرایط محیطی و نیاز پروژه به تجهیزات جانبی را بررسی کنید. در صورت نیاز به ارتباط RS485 یا بازخورد انکودر، گزینه‌های مربوط به کارت‌های جانبی را هنگام سفارش در نظر بگیرید.

جمع‌بندی اینورتر YOLICO YD3132 T4 BN

اینورتر YOLICO YD3132 T4 BN از سری YD3000N، برای توان موتور 132kW در جدول رسمی سازنده قرار دارد. این مدل ظرفیت خروجی نامی 200kVA و جریان خروجی نامی 260A دارد و از ورودی سه‌فاز 380/400/415/460V AC پشتیبانی می‌کند.

فرکانس خروجی تا 400Hz، کنترل Sensorless Vector Control، گشتاور 150% در 1Hz، محدوده کنترل سرعت 1:100 و ظرفیت اضافه‌بار 150% جریان نامی برای یک دقیقه از مشخصات درج‌شده در کاتالوگ رسمی هستند.

برای انتخاب نهایی، توان، جریان و ولتاژ موتور را با مشخصات اینورتر تطبیق دهید و شرایط نصب پروژه را نیز بررسی کنید. همچنین RS485 و کارت PG را فقط در صورت نیاز و به‌عنوان آپشن در نظر بگیرید.
