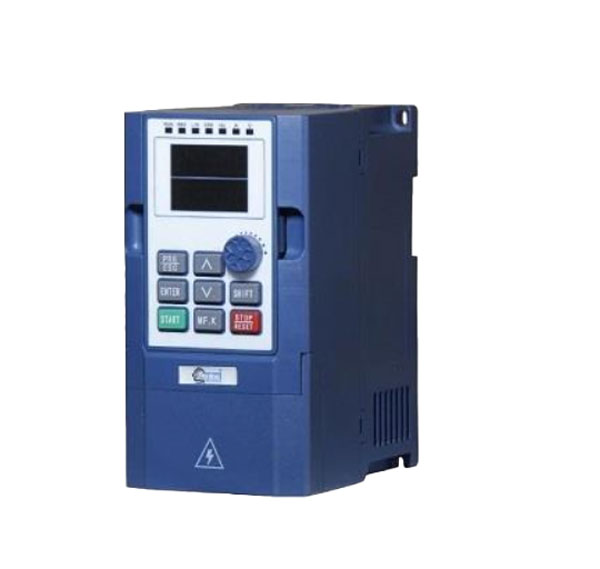

معرفی کامل اینورتر پنتاکس DSI-100-1K5G1

اینورتر پنتاکس DSI-100-1K5G1 یکی از مدل‌های سری DSI-100 است. دفترچه فنی این سری، توان این مدل را 1.5 کیلووات اعلام می‌کند. مدل 1K5G1 ورودی تکفاز AC220V±15% با فرکانس 50/60 هرتز دارد. جریان ورودی آن 14 آمپر و جریان خروجی آن 7 آمپر است. توان موتور تطبیق‌یافته نیز 1.5 کیلووات اعلام شده است.

سری DSI-100 یک اینورتر فرکانسی با کنترل V/F و Open Loop Vector Control یا SVC است. دفترچه این سری قابلیت‌هایی مانند Simple PLC، PID داخلی، کنترل چندمرحله‌ای سرعت، پالس پرسرعت و ارتباط RS-485 را معرفی می‌کند.

این سری برای راه‌اندازی تجهیزات تولید خودکار مانند فن، پمپ آب، تجهیزات نساجی، ماشین‌آلات کاغذ، ماشین‌ابزار، بسته‌بندی و تجهیزات صنایع غذایی معرفی شده است.

مزیت رقابتی اینورتر PENTAX DSI-100

مدل DSI-100-1K5G1 از دو روش V/F و کنترل برداری حلقه‌باز پشتیبانی می‌کند. در حالت SVC، سازنده محدوده سرعت 1:100 و دقت کنترل سرعت ±0.5% را اعلام کرده است. گشتاور راه‌اندازی نیز در حالت SVC برابر 150% در فرکانس 0.5 هرتز است.

این درایو ظرفیت اضافه‌بار 150% جریان نامی برای 60 ثانیه و 180% جریان نامی برای 3 ثانیه دارد. این مقادیر در مشخصات استاندارد سری DSI-100 درج شده‌اند.

از طرف دیگر، این سری امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند. کنترل PID داخلی نیز امکان اجرای فرآیندهای حلقه‌بسته را فراهم می‌سازد.

کاربردهای اینورتر تکفاز پنتاکس

سازنده سری DSI-100 را برای طیف مختلفی از تجهیزات تولید خودکار معرفی کرده است. این کاربردها شامل موارد زیر هستند:

• فن‌ها
• پمپ‌های آب
• تجهیزات نساجی
• ماشین‌آلات کاغذ
• ماشین‌ابزار
• دستگاه‌های بسته‌بندی
• تجهیزات صنایع غذایی

کنترل فن و پمپ

اینورتر DSI-100 برای کنترل موتور تجهیزات مختلف کاربرد دارد. قابلیت PID داخلی نیز امکان استفاده از درایو را در فرآیندهای حلقه‌بسته فراهم می‌کند. دفترچه سازنده، کنترل فشار ثابت و کنترل کشش ثابت را در میان کاربردهای PID معرفی می‌کند.

ماشین‌آلات صنعتی

کنترل V/F و SVC امکان تنظیم عملکرد موتور را در کاربردهای مختلف فراهم می‌کنند. انتخاب مدل باید با توجه به توان و جریان موتور انجام شود. دفترچه سازنده نیز برای موتورهای متفاوت، بررسی جریان نامی را توصیه می‌کند.

تجهیزات بسته‌بندی و تولید

سری DSI-100 برای تجهیزات تولید خودکار و دستگاه‌های بسته‌بندی نیز معرفی شده است. بااین‌حال، انتخاب مدل مناسب باید بر اساس مشخصات موتور و شرایط کاری دستگاه انجام شود.

مشخصات فنی اینورتر PENTAX DSI-100-1K5G1

مدل DSI-100-1K5G1 توان خروجی 1.5 کیلووات دارد. ورودی آن تکفاز AC220V±15% و فرکانس ورودی 50/60 هرتز است. جریان ورودی این مدل 14 آمپر و جریان خروجی آن 7 آمپر اعلام شده است. توان موتور تطبیق‌یافته نیز 1.5 کیلووات است.

سری DSI-100 در حالت کنترل برداری و V/F، فرکانس حداکثری 500 هرتز دارد. فرکانس حامل نیز در محدوده 0.8 تا 12 کیلوهرتز قرار می‌گیرد.

اینورتر از Open Loop Vector Control (SVC) و V/F Control پشتیبانی می‌کند. محدوده سرعت SVC برابر 1:100 و دقت کنترل سرعت آن ±0.5% است.

جدول مشخصات فنی

مشخصات مدل 1K5G1 از جدول فنی دفترچه DSI-100 استخراج شده‌اند.

ابعاد و شرایط نصب

دفترچه سری DSI-100 ابعاد 75 میلی‌متر عرض، 151.5 میلی‌متر ارتفاع و 125.5 میلی‌متر عمق را برای گروه مدل‌های شامل DSI-100-1K5G1 اعلام می‌کند. وزن این گروه نیز 0.9 کیلوگرم درج شده است.

دمای محیط کاری باید در محدوده 10- تا 40+ درجه سانتی‌گراد باشد. سازنده همچنین رطوبت کمتر از 90% RH و بدون میعان را مشخص کرده است. محیط نصب باید از آب، بخار، گردوغبار، ذرات فلزی، روغن، نمک و گازهای خورنده دور باشد.

نصب اینورتر باید در محیطی با لرزش کم انجام شود. سازنده همچنین دوری از تابش مستقیم خورشید را توصیه می‌کند.

کنترل و امکانات کاربردی

کنترل V/F و SVC

اینورتر DSI-100 از کنترل V/F و کنترل برداری حلقه‌باز SVC پشتیبانی می‌کند. حالت SVC محدوده سرعت 1:100 و دقت کنترل سرعت ±0.5% دارد.

کنترل PID داخلی

سری DSI-100 کنترل PID داخلی دارد. این قابلیت برای کنترل فرآیندهای حلقه‌بسته استفاده می‌شود. سازنده، کنترل فشار ثابت و کشش ثابت را در کاربردهای PID معرفی کرده است.

Simple PLC و کنترل چندسرعته

اینورتر سری DSI-100 از Simple PLC پشتیبانی می‌کند. همچنین از طریق PLC داخلی یا ترمینال کنترل، حداکثر 16 مرحله سرعت را اجرا می‌کند.

ارتباط RS-485

سری DSI-100 به رابط استاندارد RS-485 مجهز است. این رابط امکان ارتباط سریال با تجهیزات سازگار را فراهم می‌کند.

حفاظت‌های اینورتر

سری DSI-100 مجموعه‌ای از عملکردهای حفاظتی را ارائه می‌کند. دفترچه سازنده بخش مستقلی را برای خطاها و حفاظت‌های اینورتر اختصاص داده است.

از جمله حفاظت‌های ذکرشده در مستندات می‌توان به موارد زیر اشاره کرد:

• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت افزایش دما
• حفاظت اضافه‌بار
• حفاظت قطع فاز خروجی
• حفاظت اتصال کوتاه موتور هنگام راه‌اندازی

اینورتر همچنین قابلیت محدودسازی سریع جریان و کنترل محدودیت گشتاور را در اختیار کاربر قرار می‌دهد.

راهنمای انتخاب مدل 1K5G1

بررسی توان موتور

توان موتور را با ظرفیت 1.5 کیلووات این مدل تطبیق دهید. دفترچه سازنده توان موتور تطبیق‌یافته این مدل را 1.5 کیلووات اعلام می‌کند.

بررسی جریان موتور

جریان نامی موتور را پیش از خرید بررسی کنید. جریان خروجی DSI-100-1K5G1 برابر 7 آمپر است. سازنده نیز بررسی جریان نامی موتور را هنگام انتخاب اینورتر توصیه می‌کند.

بررسی ولتاژ شبکه

مدل 1K5G1 ورودی تکفاز AC220V±15% دارد. فرکانس ورودی نیز 50/60 هرتز اعلام شده است. بنابراین مشخصات شبکه را با محدوده ورودی اینورتر تطبیق دهید.

بررسی نوع موتور

سری DSI-100 برای کاربردهای موتورهای AC صنعتی معرفی شده است. نوع موتور و اطلاعات پلاک آن را پیش از انتخاب بررسی کنید.

نکات مهم نصب و استفاده

نصب و سیم‌کشی اینورتر باید توسط متخصص برق انجام شود. دفترچه سازنده بر رعایت اتصال زمین و استفاده از مدارشکن بین منبع تغذیه و اینورتر تأکید می‌کند.

هرگز برق ورودی را به ترمینال‌های خروجی U، V و W متصل نکنید. همچنین پیش از سیم‌کشی، قطع کامل منبع تغذیه را بررسی کنید.

برای تعمیر و نگهداری، برق دستگاه را قطع کنید. دفترچه سازنده توصیه می‌کند پس از قطع برق، حداقل دو دقیقه صبر کنید و پایین بودن ولتاژ اینورتر از 36 ولت را بررسی کنید.

جمع‌بندی

اینورتر پنتاکس DSI-100-1K5G1 یک درایو تکفاز با توان 1.5 کیلووات است. این مدل ورودی AC220V±15% و فرکانس 50/60 هرتز دارد. جریان ورودی آن 14 آمپر و جریان خروجی آن 7 آمپر است.

کنترل V/F، کنترل برداری حلقه‌باز، PID داخلی، Simple PLC، کنترل چندمرحله‌ای سرعت و ارتباط RS-485 از قابلیت‌های مستند سری DSI-100 هستند. سازنده این سری را برای فن، پمپ، ماشین‌ابزار، بسته‌بندی و تجهیزات تولیدی معرفی کرده است.

برای خرید اینورتر پنتاکس DSI-100-1K5G1، توان و جریان موتور و ولتاژ شبکه را بررسی کنید. سپس مشخصات فنی مدل را با نیاز واقعی سیستم تطبیق دهید.
