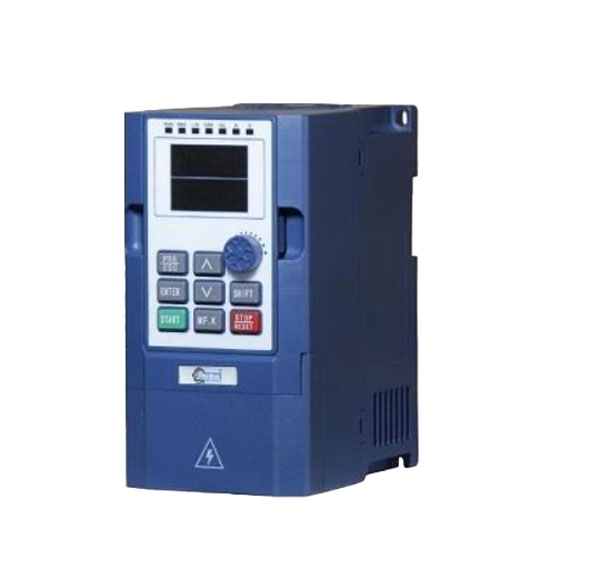

معرفی کامل اینورتر پنتاکس DSI-100-K75G1

اینورتر پنتاکس DSI-100-K75G1 یکی از مدل‌های سری DSI-100 است. دفترچه فنی این سری، مدل K75G1 را با توان خروجی 0.75 کیلووات معرفی می‌کند. این مدل ورودی تکفاز AC220V±15% با فرکانس 50/60 هرتز دارد. جریان ورودی آن 8.2 آمپر و جریان خروجی آن 4 آمپر است. همچنین توان موتور تطبیق‌یافته برای این مدل 0.75 کیلووات اعلام شده است.

سری DSI-100 یک اینورتر فرکانسی با قابلیت کنترل V/F و کنترل برداری حلقه‌باز است. سازنده در دفترچه این سری، امکاناتی مانند Simple PLC، کنترل PID، سرعت چندمرحله‌ای، ورودی پالس و ارتباط RS-485 را نیز معرفی کرده است.

مدل DSI-100-K75G1 برای کنترل موتورهای آسنکرون سه‌فاز طراحی شده است. دفترچه سازنده تأکید می‌کند که این سری برای موتورهای آسنکرون سه‌فاز AC عمومی صنعتی کاربرد دارد.

مزیت رقابتی DSI-100-K75G1

یکی از ویژگی‌های مهم DSI-100-K75G1، پشتیبانی از دو روش کنترل V/F و کنترل برداری حلقه‌باز است. طبق مشخصات سری DSI-100، کنترل برداری SVC محدوده سرعت 1:100 و دقت کنترل سرعت ±0.5% دارد. گشتاور راه‌اندازی نیز در حالت SVC برابر 150% در فرکانس 0.5 هرتز اعلام شده است.

این سری همچنین ظرفیت اضافه‌بار 150% جریان نامی برای 60 ثانیه و 180% جریان نامی برای 3 ثانیه دارد. این مشخصات در بخش استانداردهای فنی دفترچه DSI-100 درج شده‌اند.

از طرف دیگر، DSI-100 امکان کنترل سرعت چندمرحله‌ای تا 16 مرحله را فراهم می‌کند. کنترل PID داخلی نیز برای اجرای سیستم‌های کنترل حلقه‌بسته فرآیندی در نظر گرفته شده است.

کاربرد کلی اینورتر پنتاکس

سازنده، سری DSI-100 را برای تجهیزات مختلف تولید خودکار معرفی کرده است. در دفترچه این سری، فن، پمپ آب، تجهیزات نساجی، ماشین‌آلات کاغذ، ماشین‌ابزار، دستگاه‌های بسته‌بندی و تجهیزات صنایع غذایی به‌عنوان نمونه‌های کاربرد ذکر شده‌اند.

کنترل فن و پمپ

درایوهای DSI-100 می‌توانند برای کنترل موتور تجهیزات دارای بار متغیر استفاده شوند. قابلیت PID داخلی نیز امکان استفاده از اینورتر را در برخی فرآیندهای حلقه‌بسته فراهم می‌کند. سازنده نمونه‌هایی مانند کنترل فشار ثابت و کنترل کشش ثابت را برای عملکرد PID ذکر کرده است.

ماشین‌آلات صنعتی

کنترل V/F و کنترل برداری حلقه‌باز، امکان تنظیم عملکرد موتور را در کاربردهای صنعتی فراهم می‌کنند. انتخاب مدل باید بر اساس ظرفیت موتور و جریان نامی آن انجام شود. دفترچه سازنده نیز توصیه می‌کند در صورت تفاوت موتور با موتور استاندارد، انتخاب اینورتر بر اساس جریان نامی موتور انجام شود.

تجهیزات تولید و بسته‌بندی

سازنده سری DSI-100 را برای تجهیزات تولید خودکار، بسته‌بندی و برخی ماشین‌آلات صنعتی معرفی کرده است. با این حال، مناسب بودن مدل K75G1 برای هر دستگاه باید بر اساس مشخصات واقعی موتور و شرایط کاری بررسی شود.

مشخصات فنی اینورتر PENTAX DSI-100-K75G1

مدل DSI-100-K75G1 دارای توان 0.75 کیلووات است. ورودی آن تکفاز AC220V±15% با فرکانس 50/60 هرتز اعلام شده است. جریان ورودی این مدل 8.2 آمپر و جریان خروجی آن 4 آمپر است. توان موتور تطبیق‌یافته نیز 0.75 کیلووات اعلام شده است.

سازنده برای سری DSI-100، فرکانس حداکثری 500 هرتز را برای کنترل V/F و کنترل برداری اعلام کرده است. فرکانس حامل نیز در محدوده 0.8 تا 12 کیلوهرتز قرار دارد.

در بخش کنترل، این سری از Open Loop Vector Control (SVC) و V/F Control پشتیبانی می‌کند. محدوده سرعت SVC برابر 1:100 و دقت کنترل سرعت ±0.5% اعلام شده است.

جدول مشخصات فنی

مشخصه	مقدار
برند	PENTAX
سری	DSI-100
مدل	DSI-100-K75G1
نوع محصول	اینورتر فرکانسی
توان خروجی	0.75 کیلووات
ولتاژ ورودی	تکفاز AC220V±15%
فرکانس ورودی	50/60 هرتز
جریان ورودی	8.2 آمپر
جریان خروجی	4.0 آمپر
توان موتور تطبیق‌یافته	0.75 کیلووات
روش کنترل	V/F و کنترل برداری حلقه‌باز SVC
فرکانس حداکثری	500 هرتز
فرکانس حامل	0.8 تا 12 کیلوهرتز
گشتاور راه‌اندازی در SVC	150% در 0.5 هرتز
محدوده سرعت SVC	1:100
دقت کنترل سرعت SVC	±0.5%
ظرفیت اضافه‌بار	150% جریان نامی برای 60 ثانیه؛ 180% برای 3 ثانیه
کنترل PID داخلی	دارد
Simple PLC	دارد
سرعت چندمرحله‌ای	حداکثر 16 مرحله
ارتباط RS-485	دارد
ورودی دیجیتال	5 ترمینال
ورودی پالس پرسرعت	حداکثر 100 کیلوهرتز
ورودی آنالوگ	2 ترمینال
خروجی رله	1 ترمینال
خروجی آنالوگ	0 تا 10V یا 0 تا 20mA
حفاظت‌ها	اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما، اضافه‌بار و قطع فاز خروجی
ابعاد W×H×D	75×151.5×125.5 میلی‌متر
وزن	0.9 کیلوگرم
دمای محیط کاری	-10 تا +40 درجه سانتی‌گراد
رطوبت	کمتر از 95% RH، بدون میعان
ارتفاع نصب	کمتر از 1000 متر
کشور سازنده	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

ابعاد و شرایط نصب

ابعاد اعلام‌شده برای مدل DSI-100-K75G1 برابر 75 میلی‌متر عرض، 151.5 میلی‌متر ارتفاع و 125.5 میلی‌متر عمق است. وزن این مدل نیز 0.9 کیلوگرم اعلام شده است.

سازنده دمای محیط کاری را از -10 تا +40 درجه سانتی‌گراد اعلام کرده است. برای محدوده 40 تا 50 درجه سانتی‌گراد، کاهش ظرفیت استفاده توصیه شده است. رطوبت محیط نیز باید کمتر از 95% RH و بدون میعان باشد.

ارتفاع نصب استاندارد کمتر از 1000 متر اعلام شده است. سازنده برای ارتفاع‌های بالاتر، کاهش ظرفیت را مشخص کرده و اعلام می‌کند که جریان خروجی نامی به ازای هر 100 متر افزایش ارتفاع، 1% کاهش می‌یابد.

کنترل و امکانات کاربردی

کنترل V/F و برداری

DSI-100-K75G1 از کنترل V/F و کنترل برداری حلقه‌باز پشتیبانی می‌کند. حالت SVC، کنترل برداری بدون سنسور را در اختیار کاربر قرار می‌دهد.

کنترل PID داخلی

سری DSI-100 کنترل PID داخلی دارد. این قابلیت، کنترل حلقه‌بسته فرآیند را ساده‌تر می‌کند. سازنده، کنترل فشار ثابت و کشش ثابت را به‌عنوان نمونه‌های کاربرد PID معرفی کرده است.

Simple PLC و چندسرعته

سری DSI-100 از Simple PLC پشتیبانی می‌کند. همچنین امکان تنظیم حداکثر 16 مرحله سرعت را فراهم می‌کند.

ارتباط RS-485

اینورتر PENTAX DSI-100 رابط RS-485 دارد. این رابط، ارتباط سریال با تجهیزات سازگار را امکان‌پذیر می‌کند.

حفاظت‌های اینورتر

سری DSI-100 مجموعه‌ای از عملکردهای حفاظتی را در اختیار کاربر قرار می‌دهد. دفترچه سازنده حفاظت اتصال کوتاه موتور هنگام راه‌اندازی، قطع فاز خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار را ذکر می‌کند.

اینورتر همچنین عملکرد محدودسازی سریع جریان و کنترل محدودیت گشتاور دارد. این قابلیت‌ها برای کاهش خطاهای اضافه‌جریان و جلوگیری از قطع مکرر در شرایط مشخص طراحی شده‌اند.

راهنمای انتخاب مدل K75G1

برای انتخاب دقیق DSI-100-K75G1، موارد زیر را بررسی کنید:

• توان موتور: توان موتور را با ظرفیت 0.75 کیلووات این مدل مقایسه کنید.
• جریان موتور: جریان نامی موتور را با جریان خروجی 4 آمپر تطبیق دهید.
• ولتاژ شبکه: مدل K75G1 به ورودی تکفاز AC220V±15% نیاز دارد.
• فرکانس شبکه: فرکانس ورودی این مدل 50/60 هرتز است.
• نوع موتور: سازنده این سری را برای موتورهای آسنکرون سه‌فاز AC معرفی می‌کند.
• نوع کاربرد: نوع بار و شرایط کاری موتور را پیش از انتخاب بررسی کنید.

نکات مهم نصب و استفاده

نصب و سیم‌کشی اینورتر باید توسط فرد متخصص انجام شود. سازنده بر رعایت اتصال زمین و استفاده از حفاظت مناسب در مسیر ورودی تأکید کرده است. همچنین اتصال برق ورودی به ترمینال‌های خروجی U، V و W ممنوع است.

دفترچه همچنین توصیه می‌کند پیش از کار روی مدار داخلی، برق قطع شود و تخلیه خازن‌ها بررسی شود. تعمیر و نگهداری نیز باید توسط افراد دارای آموزش تخصصی انجام شود.

جمع‌بندی

اینورتر پنتاکس DSI-100-K75G1 یک مدل 0.75 کیلووات از سری DSI-100 است. این مدل ورودی تکفاز AC220V±15% با فرکانس 50/60 هرتز دارد. جریان ورودی آن 8.2 آمپر و جریان خروجی آن 4 آمپر اعلام شده است.

کنترل V/F، کنترل برداری حلقه‌باز، PID داخلی، Simple PLC، سرعت چندمرحله‌ای و ارتباط RS-485 از قابلیت‌های مستند سری DSI-100 هستند. این سری برای کاربردهایی مانند فن، پمپ آب، ماشین‌ابزار، بسته‌بندی و برخی تجهیزات تولیدی معرفی شده است.

برای خرید اینورتر پنتاکس DSI-100-K75G1، ابتدا توان و جریان موتور، ولتاژ شبکه و نوع کاربرد را بررسی کنید. سپس مشخصات مدل را با نیاز سیستم تطبیق دهید تا انتخاب دقیق‌تری داشته باشید.
