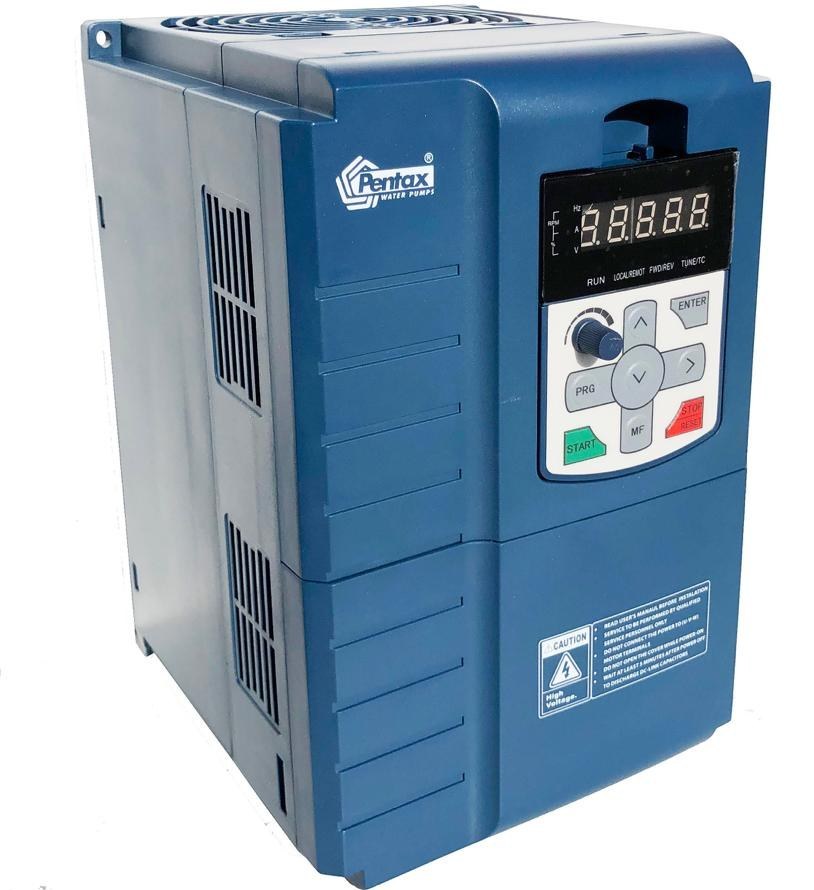

اینورتر سه فاز پنتاکس DSI-100-K75G3 | توان 0.75 کیلووات

معرفی اینورتر پنتاکس DSI-100-K75G3

اینورتر پنتاکس DSI-100-K75G3 یکی از مدل‌های سری DSI-100 است. این مدل برای برق ورودی سه‌فاز طراحی شده است. راهنمای فنی DSI-100، ورودی این خانواده را AC 380 تا 440 ولت با فرکانس 50/60Hz اعلام می‌کند.

مدل DSI-100-K75G3 توان 0.75 کیلووات دارد. جریان ورودی آن 3.4 آمپر و جریان خروجی آن طبق راهنمای فنی 2.3 آمپر است. سازنده همچنین موتور سازگار 0.75 کیلووات را برای این مدل مشخص کرده است.

بنابراین، مشخصات جریان خروجی 2.1 آمپر که در برخی صفحات فروش دیده می‌شود، با جدول فنی راهنمای DSI-100 یکسان نیست. برای این صفحه، مقدار مستند 2.3 آمپر ملاک قرار گرفته است.

مزیت‌های درایو DSI-100-K75G3

سری DSI-100 از Open Loop Vector Control یا SVC و V/F Control پشتیبانی می‌کند. این دو روش، امکان انتخاب شیوه مناسب کنترل موتور را فراهم می‌کنند.

کنترل برداری بدون سنسور، سرعت و عملکرد موتور را بدون استفاده از انکودر کنترل می‌کند. راهنمای فنی برای حالت SVC، گشتاور راه‌اندازی 150 درصد در 0.5Hz را اعلام کرده است.

همچنین، محدوده سرعت در حالت SVC برابر 1:100 و دقت کنترل سرعت ±0.5 درصد اعلام شده است.

مهم‌ترین قابلیت‌های فنی

بر اساس راهنمای سری DSI-100، این خانواده امکانات زیر را ارائه می‌کند:

• کنترل برداری بدون سنسور SVC
• کنترل V/F
• گشتاور راه‌اندازی 150 درصد در 0.5Hz در حالت SVC
• محدوده سرعت 1:100 در حالت SVC
• دقت کنترل سرعت ±0.5 درصد در حالت SVC
• ظرفیت اضافه‌بار 150 درصد جریان نامی برای 60 ثانیه
• ظرفیت اضافه‌بار 180 درصد جریان نامی برای 3 ثانیه
• تقویت خودکار و دستی گشتاور
• کنترل خطی یا S شکل شتاب و کاهش سرعت
• ترمز DC
• کنترل JOG
• PLC داخلی
• کنترل چندسرعته
• PID داخلی
• AVR یا تنظیم خودکار ولتاژ
• ارتباط RS485
• پروتکل Modbus

کاربردهای اینورتر سه فاز پنتاکس

راهنمای DSI-100، کاربردهایی مانند فن، پمپ آب، تجهیزات نساجی، تجهیزات کاغذ، ماشین‌ابزار و بسته‌بندی را برای این خانواده معرفی می‌کند.

بااین‌حال، سازنده کاربرد اختصاصی مدل DSI-100-K75G3 را برای یک دستگاه مشخص اعلام نکرده است. بنابراین، انتخاب نهایی باید بر اساس توان، جریان و شرایط کاری موتور انجام شود.

برای موتور 0.75 کیلووات، بررسی پلاک موتور اهمیت زیادی دارد. جریان نامی موتور نیز باید با ظرفیت خروجی درایو هماهنگ باشد.

مشخصات فنی اینورتر پنتاکس DSI-100-K75G3

مدل DSI-100-K75G3 در جدول مشخصات سری DSI-100 قرار دارد. این جدول، توان 0.75 کیلووات و موتور سازگار 0.75 کیلووات را ثبت کرده است. همچنین، جریان ورودی 3.4 آمپر و جریان خروجی 2.3 آمپر برای مدل مشخص شده است.

جدول مشخصات فنی

مشخصات فنی فوق از راهنمای سری DSI-100 استخراج شده‌اند.

کنترل سرعت با DSI-100-K75G3

سری DSI-100 در حالت SVC، محدوده سرعت 1:100 را ارائه می‌کند. دقت کنترل سرعت نیز ±0.5 درصد اعلام شده است.

کاربر می‌تواند فرکانس را از روش‌های مختلف تنظیم کند. تنظیم دیجیتال و تنظیم آنالوگ در مشخصات استاندارد سری قرار دارند. رزولوشن تنظیم دیجیتال فرکانس 0.01Hz اعلام شده است.

همچنین، فرکانس کاری در حالت کنترل برداری و V/F تا 500Hz قابل تنظیم است. مقدار نهایی باید با مشخصات موتور و فرآیند هماهنگ باشد.

عملکرد اضافه‌بار درایو

راهنمای فنی DSI-100 ظرفیت اضافه‌بار 150 درصد جریان نامی برای 60 ثانیه را مشخص می‌کند. این مقدار برای بارگذاری 180 درصد جریان نامی تا 3 ثانیه نیز اعلام شده است.

این مشخصات به کاربر کمک می‌کند ظرفیت درایو را با شرایط کاری موتور مقایسه کند. بااین‌حال، انتخاب نهایی باید بر اساس جریان واقعی موتور و نوع بار انجام شود.

تنظیم شتاب و کاهش سرعت

سری DSI-100 از منحنی شتاب و کاهش سرعت خطی یا S شکل پشتیبانی می‌کند. محدوده زمانی ACC/DEC نیز از 0.0 تا 6500.0 ثانیه اعلام شده است.

همچنین، اینورتر از ترمز DC پشتیبانی می‌کند. فرکانس ترمز DC از 0.00Hz تا حداکثر فرکانس قابل تنظیم است. زمان ترمز نیز از 0.0 تا 36.0 ثانیه تعریف شده است.

PLC، PID و کنترل چندسرعته

سری DSI-100 یک PLC داخلی برای اجرای برنامه‌های چندمرحله‌ای دارد. راهنمای فنی، امکان اجرای حداکثر 16 مرحله سرعت را اعلام می‌کند.

این سری همچنین به PID داخلی مجهز است. این قابلیت برای کنترل حلقه‌بسته فرآیند در کاربردهای سازگار استفاده می‌شود.

ارتباط RS485 و Modbus

سری DSI-100 از رابط RS485 پشتیبانی می‌کند. راهنمای فنی نیز Modbus را برای ارتباط سریال معرفی کرده است.

در نتیجه، کاربر می‌تواند اینورتر را در سامانه‌های کنترل صنعتی سازگار با این رابط به کار ببرد.

شرایط محیطی و ابعاد

راهنمای فنی، دمای محیط کاری سری DSI-100 را 10- تا 40+ درجه سانتی‌گراد اعلام می‌کند. همچنین، رطوبت محیط باید کمتر از 90 درصد RH باشد و میعان رخ ندهد.

ابعاد مدل DSI-100-K75G3 برابر 75 × 151.5 × 125.5 میلی‌متر است. قطر سوراخ نصب نیز 5 میلی‌متر اعلام شده است. وزن مدل برابر 0.9 کیلوگرم است.

بنابراین، هنگام طراحی تابلو باید فضای نصب مناسب برای درایو در نظر گرفته شود.

نکات مهم پیش از خرید

پیش از خرید اینورتر پنتاکس DSI-100-K75G3، مشخصات پلاک موتور را بررسی کنید.

توان موتور باید با ظرفیت اعلام‌شده برای این مدل هماهنگ باشد. سازنده موتور 0.75 کیلووات را برای DSI-100-K75G3 معرفی می‌کند.

همچنین، برق ورودی را بررسی کنید. این مدل به ورودی سه‌فاز AC 380 تا 440 ولت نیاز دارد. فرکانس ورودی نیز 50/60Hz است.

در نهایت، جریان موتور را با جریان خروجی درایو مقایسه کنید. مقدار جریان خروجی رسمی مدل در راهنمای فنی 2.3 آمپر است.

جمع‌بندی

اینورتر پنتاکس DSI-100-K75G3 یک درایو سه‌فاز با توان 0.75 کیلووات است. این مدل ورودی سه‌فاز AC 380 تا 440 ولت و فرکانس ورودی 50/60Hz دارد.

جریان ورودی مدل 3.4 آمپر و جریان خروجی آن 2.3 آمپر است. سازنده موتور سازگار 0.75 کیلووات را برای این مدل مشخص کرده است.

اینورتر از SVC، V/F، PID، PLC داخلی، کنترل JOG، RS485 و Modbus پشتیبانی می‌کند. همچنین، ظرفیت اضافه‌بار و امکانات تنظیم سرعت متنوعی دارد.

اگر به یک اینورتر سه فاز پنتاکس 0.75 کیلووات نیاز دارید، مشخصات موتور و برق ورودی را با DSI-100-K75G3 تطبیق دهید. سپس برای خرید این مدل و دریافت مشاوره فنی اقدام کنید.
