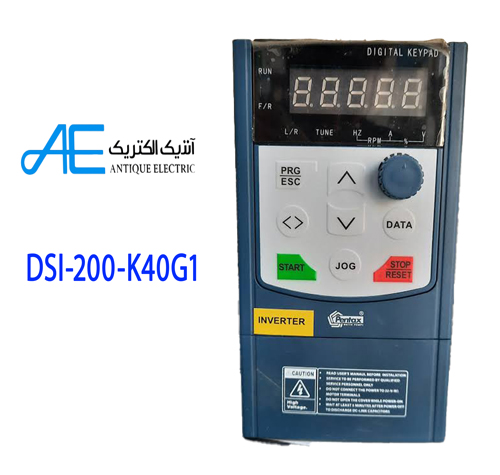

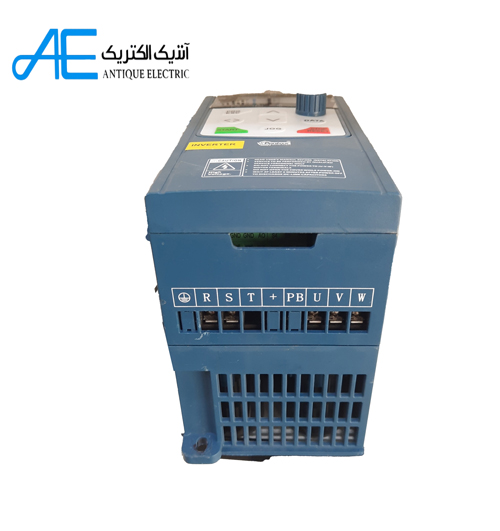

معرفی کامل اینورتر پنتاکس DSI-200-K40G1

اینورتر پنتاکس DSI-200-K40G1 یکی از مدل‌های سری DSI-200 است. دفترچه فنی DSI-200 این مدل را برای ورودی تکفاز 220 ولت معرفی می‌کند. فرکانس ورودی برابر 50/60 هرتز است. جریان ورودی مدل K40G1 برابر 5.4 آمپر و جریان خروجی آن 2.3 آمپر است. توان موتور تطبیق‌یافته نیز 0.4 کیلووات اعلام شده است.

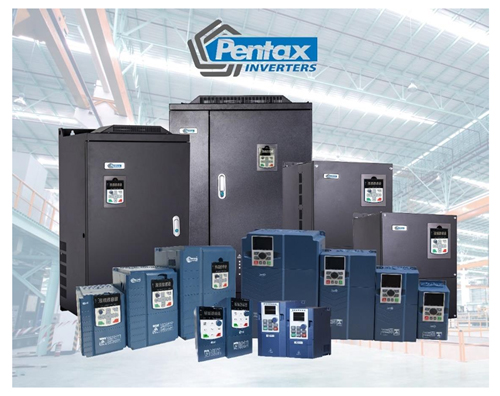

سری DSI-200 به‌عنوان یک اینورتر برداری با قابلیت کنترل V/F و کنترل برداری حلقه‌باز معرفی شده است. این سری همچنین امکانات مختلف کنترلی و حفاظتی را در اختیار کاربر قرار می‌دهد.

مدل DSI-200-K40G1 در گروه مدل‌های تکفاز این سری قرار دارد. در جدول انتخاب مدل، توان 0.4 کیلووات، جریان ورودی 5.4 آمپر و جریان خروجی 2.3 آمپر برای آن درج شده است.

مزیت‌های اینورتر PENTAX DSI-200

یکی از قابلیت‌های اصلی سری DSI-200، پشتیبانی از کنترل برداری حلقه‌باز است. این ویژگی در کنار کنترل V/F، امکان استفاده از درایو را در طیف متنوعی از کاربردهای موتوری فراهم می‌کند.

طبق دفترچه DSI-200، فرکانس کنترل برداری و V/F تا 500 هرتز قابل تنظیم است. فرکانس حامل نیز در محدوده 0.8 تا 12 کیلوهرتز قرار دارد.

از سوی دیگر، سری DSI-200 امکانات کنترلی متنوعی برای تنظیم فرکانس دارد. منابع تنظیم شامل تنظیم دیجیتال، ورودی ولتاژ آنالوگ، ورودی جریان آنالوگ، پالس و ارتباطات هستند.

کاربردهای اینورتر تکفاز پنتاکس

سری DSI-200 برای کاربردهای مختلف صنعتی معرفی شده است. بااین‌حال، انتخاب مدل باید با مشخصات واقعی موتور و شرایط کاری سیستم هماهنگ باشد.

کاربردهای معرفی‌شده برای سری DSI-200 شامل موارد زیر هستند:

• ماشین‌آلات صنعتی
• تجهیزات چاپ و بسته‌بندی
• ماشین‌آلات صنایع غذایی
• تجهیزات نساجی
• ماشین‌آلات چوب
• تجهیزات پلاستیک و ماشین‌کاری
• پمپ‌ها
• فن‌ها
• سیستم‌های تنظیم فشار و دمای ثابت

کنترل پمپ و فن

اینورترهای سری DSI-200 برای کنترل موتور پمپ‌ها و فن‌ها نیز معرفی شده‌اند. این کاربردها می‌توانند به تنظیم سرعت موتور متناسب با نیاز سیستم کمک کنند.

ماشین‌آلات صنعتی

کنترل V/F و کنترل برداری حلقه‌باز، دو روش کنترل مستند برای سری DSI-200 هستند. این قابلیت‌ها امکان استفاده از درایو را در ماشین‌آلات مختلف فراهم می‌کنند.

تجهیزات بسته‌بندی و تولید

سری DSI-200 در کاربردهایی مانند چاپ، بسته‌بندی و صنایع غذایی نیز معرفی شده است. برای انتخاب مدل K40G1، توان و جریان موتور باید با ظرفیت اینورتر مطابقت داشته باشد.

مشخصات فنی اینورتر PENTAX DSI-200-K40G1

مدل DSI-200-K40G1 دارای توان موتور تطبیق‌یافته 0.4 کیلووات است. این مدل از ورودی تکفاز 220V AC با فرکانس 50/60 هرتز استفاده می‌کند.

جریان ورودی مدل 5.4 آمپر و جریان خروجی آن 2.3 آمپر است. ظرفیت ظاهری مدل نیز در جدول سری DSI-200 برابر 1.0 kVA درج شده است.

دفترچه سری DSI-200 حداکثر فرکانس 500 هرتز را برای کنترل برداری و V/F اعلام می‌کند. فرکانس حامل نیز از 0.8 تا 12 کیلوهرتز قابل تنظیم است.

جدول مشخصات فنی

مشخصات مدل K40G1 در جدول سری DSI-200 و مشخصات عمومی کنترل، حفاظت، محیط و ابعاد در دفترچه این سری آمده‌اند.

امکانات کنترلی درایو DSI-200

کنترل V/F و برداری

سری DSI-200 از کنترل V/F و Open Loop Vector Control پشتیبانی می‌کند. حداکثر فرکانس اعلام‌شده برای هر دو روش 500 هرتز است.

تنظیمات متنوع فرکانس

منابع مختلف تنظیم فرکانس در این سری شامل تنظیم دیجیتال، ورودی ولتاژ آنالوگ، ورودی جریان آنالوگ، ورودی پالس و ارتباطات هستند.

ورودی و خروجی‌های کنترلی

دفترچه سری DSI-200 پنج ورودی دیجیتال را معرفی می‌کند. یکی از این ورودی‌ها از پالس پرسرعت تا 100 کیلوهرتز پشتیبانی می‌کند.

این سری همچنین دو ورودی آنالوگ دارد. یکی از ورودی‌ها قابلیت دریافت سیگنال 0 تا 10 ولت یا 0 تا 20 میلی‌آمپر را دارد.

حفاظت‌های اینورتر

سری DSI-200 مجموعه‌ای از حفاظت‌های داخلی را ارائه می‌کند. موارد مستند در دفترچه شامل موارد زیر هستند:

• حفاظت اتصال کوتاه موتور هنگام راه‌اندازی
• حفاظت قطع فاز خروجی
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت افزایش دما
• حفاظت اضافه‌بار

این حفاظت‌ها برای کنترل شرایط خطا و کمک به محافظت از درایو و موتور طراحی شده‌اند.

شرایط نصب و محیط کاری

دفترچه سری DSI-200 نصب دستگاه را در محیط داخلی توصیه می‌کند. محل نصب باید از تابش مستقیم خورشید، گردوغبار، گازهای خورنده، بخارات آب، قطرات آب، روغن و نمک دور باشد.

دمای محیط کاری سری DSI-200 برابر -10 تا +40 درجه سانتی‌گراد اعلام شده است. برای دمای 40 تا 50 درجه سانتی‌گراد، سازنده استفاده با کاهش ظرفیت را مشخص می‌کند.

رطوبت محیط باید کمتر از 95% RH باشد و میعان آب نباید ایجاد شود. ارتفاع نصب استاندارد نیز کمتر از 1000 متر اعلام شده است.

ابعاد مدل K40G1

ابعاد مکانیکی گروهی که مدل DSI-200-K40G1 را شامل می‌شود، برابر 84×170×127 میلی‌متر است. سوراخ نصب این گروه قطر 5.7 میلی‌متر دارد.

راهنمای انتخاب مدل K40G1

بررسی توان موتور

توان موتور را با توان تطبیق‌یافته اینورتر مقایسه کنید. مدل DSI-200-K40G1 برای موتور 0.4 کیلووات در جدول سازنده درج شده است.

بررسی جریان موتور

جریان نامی موتور را پیش از انتخاب بررسی کنید. جریان خروجی این مدل 2.3 آمپر است. بنابراین جریان موتور باید با ظرفیت خروجی درایو هماهنگ باشد.

بررسی ولتاژ شبکه

DSI-200-K40G1 ورودی تکفاز 220V AC با فرکانس 50/60 هرتز دارد. مشخصات شبکه برق را پیش از نصب با اطلاعات مدل تطبیق دهید.

بررسی نوع کاربرد

نوع بار و شرایط کاری موتور را بررسی کنید. سپس مدل K40G1 را بر اساس توان، جریان و مشخصات شبکه انتخاب کنید.

نکات مهم نصب و استفاده

نصب و سیم‌کشی اینورتر باید توسط فرد متخصص انجام شود. پیش از تعمیر یا نگهداری، برق دستگاه را قطع کنید.

طبق دفترچه، پس از قطع برق باید پیش از انجام تعمیرات، تخلیه بار باقی‌مانده مدار بررسی شود. همچنین هنگام تعویض اینورتر، پارامترهای دستگاه باید تنظیم و بررسی شوند.

از نصب در محیط‌های دارای آب، بخار، گردوغبار، روغن و گازهای خورنده جلوگیری کنید. همچنین شرایط دمایی و رطوبت محل نصب را در محدوده اعلام‌شده نگه دارید.

جمع‌بندی

اینورتر پنتاکس DSI-200-K40G1 یک مدل تکفاز از سری DSI-200 است. این مدل برای موتور تطبیق‌یافته 0.4 کیلووات معرفی شده است. جریان ورودی آن 5.4 آمپر و جریان خروجی آن 2.3 آمپر است. ورودی دستگاه نیز 220V AC تکفاز با فرکانس 50/60 هرتز است.

کنترل V/F، کنترل برداری حلقه‌باز، ورودی‌های دیجیتال و آنالوگ، ورودی پالس و مجموعه‌ای از حفاظت‌های داخلی از قابلیت‌های مستند سری DSI-200 هستند.

برای خرید اینورتر پنتاکس DSI-200-K40G1، ابتدا توان و جریان موتور را بررسی کنید. سپس ولتاژ شبکه و شرایط کاری را با مشخصات این مدل تطبیق دهید.
