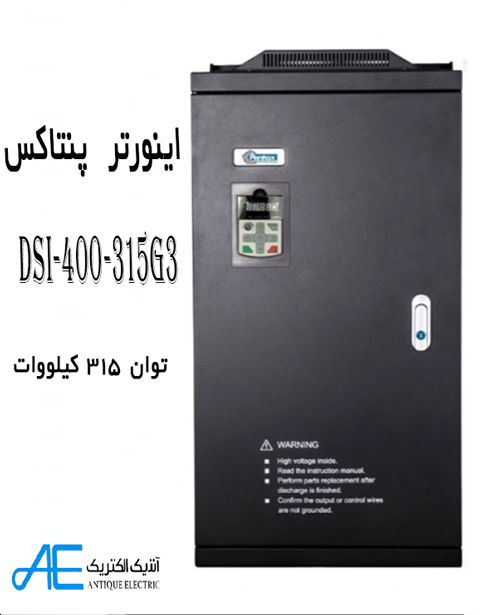

اینورتر پنتاکس DSI-400-315G3 توان 315 کیلووات

معرفی اینورتر پنتاکس DSI-400-315G3

اینورتر پنتاکس DSI-400-315G3 یکی از مدل‌های توان بالای سری DSI-400 است. این مدل برای کنترل موتورهای سه‌فاز در کاربردهای صنعتی طراحی شده است.

دفترچه فنی سری DSI-400 کد کامل این مدل را DSI-400-315G3-00 اعلام می‌کند. ساختار مدل، ورودی سه‌فاز 380 ولت را برای کد G3 مشخص می‌کند. پسوند 00 نیز به گزینه کارت در ساختار مدل اشاره دارد.

مدل DSI-400-315G3-00 توان 315 کیلووات و ظرفیت موتور 500 اسب بخار دارد. جریان نامی ورودی آن 650.7 آمپر و جریان نامی خروجی آن 600 آمپر است. سری G3 با ورودی سه‌فاز AC 380 ولت و فرکانس 50/60 هرتز کار می‌کند.

سری DSI-400 از فناوری کنترل برداری جریان استفاده می‌کند. این فناوری کنترل موتورهای آسنکرون و سنکرون را فراهم می‌کند.

مزایای اینورتر سه فاز پنتاکس

DSI-400-315G3 امکانات متنوعی برای کنترل موتور ارائه می‌دهد. این امکانات، کنترل سرعت، گشتاور و فرکانس موتور را ساده‌تر می‌کنند.

مهم‌ترین قابلیت‌های رسمی سری DSI-400 عبارت‌اند از:

• توان نامی 315 کیلووات
• ظرفیت موتور 500 اسب بخار
• ورودی سه‌فاز AC 380 ولت
• فرکانس ورودی 50/60 هرتز
• جریان ورودی 650.7 آمپر
• جریان خروجی 600 آمپر
• کنترل برداری حلقه‌باز SVC
• کنترل برداری حلقه‌بسته FVC
• کنترل V/F
• کنترل موتورهای آسنکرون و سنکرون
• PLC ساده داخلی
• PID داخلی
• تنظیم خودکار ولتاژ AVR
• کنترل و محدودسازی گشتاور
• ارتباط RS485
• پشتیبانی از Modbus
• حفاظت‌های الکتریکی و عملکردی متعدد

کاربردهای درایو 315 کیلووات پنتاکس

سری DSI-400 برای کنترل موتورهای القایی و سنکرون طراحی شده است. اینورتر امکان انتخاب روش کنترل مناسب برای نوع موتور و شرایط کاری را فراهم می‌کند.

روش‌های اصلی کنترل در این سری شامل موارد زیر هستند:

1. کنترل برداری حلقه‌باز SVC
2. کنترل برداری حلقه‌بسته FVC
3. کنترل V/F

این ساختار، انعطاف مناسبی برای پروژه‌های مختلف کنترل موتور فراهم می‌کند. انتخاب نهایی درایو باید با توجه به جریان نامی موتور و نوع بار انجام شود.

کنترل موتورهای صنعتی

کنترل برداری جریان، عملکرد سری DSI-400 را برای موتورهای آسنکرون و سنکرون فراهم می‌کند. همچنین کاربر می‌تواند بین کنترل SVC، FVC و V/F انتخاب کند.

کنترل سرعت و فرکانس

سری DSI-400 در حالت کنترل برداری، محدوده فرکانسی 0 تا 500 هرتز دارد. در حالت V/F، حداکثر فرکانس به 3200 هرتز می‌رسد. تنظیم دیجیتال فرکانس نیز دقت 0.01 هرتز دارد.

مشخصات فنی اینورتر پنتاکس DSI-400-315G3

جدول رسمی سری DSI-400 مدل DSI-400-315G3-00 را با توان 315 کیلووات، ظرفیت 500 اسب بخار، جریان ورودی 650.7 آمپر و جریان خروجی 600 آمپر معرفی می‌کند.

جدول مشخصات فنی

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل تجاری	DSI-400-315G3
مدل کامل	DSI-400-315G3-00
نوع محصول	Frequency Inverter
نوع ورودی	سه‌فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان نامی	315kW
ظرفیت موتور	500HP
جریان نامی ورودی	650.7A
جریان نامی خروجی	600A
نوع مدل	G / General Type
کنترل برداری حلقه‌باز	SVC
کنترل برداری حلقه‌بسته	FVC
کنترل V/F	دارد
حداکثر فرکانس کنترل برداری	500Hz
حداکثر فرکانس V/F	3200Hz
دقت تنظیم دیجیتال فرکانس	0.01Hz
فرکانس کریر	0.5 تا 16kHz
گشتاور راه‌اندازی SVC	150% در 0.5Hz
گشتاور راه‌اندازی FVC	180% در 0Hz
محدوده سرعت SVC	1:100
دقت تثبیت سرعت SVC	±0.5%
دقت کنترل گشتاور FVC	±5%
اضافه‌بار نوع G	150% جریان نامی برای 1 دقیقه
اضافه‌بار نوع G	180% جریان نامی برای 3 ثانیه
PLC ساده داخلی	دارد
PID داخلی	دارد
تنظیم خودکار ولتاژ AVR	دارد
کنترل گشتاور	دارد
ارتباط سریال	RS485
پروتکل ارتباطی	Modbus
ورودی دیجیتال	7 ورودی
ورودی آنالوگ	2 ورودی
ورودی پالس DI5	حداکثر 100kHz
خروجی دیجیتال	2 خروجی
خروجی رله	2 خروجی
خروجی آنالوگ	2 خروجی
خروجی پالس FM	حداکثر 100kHz
کشور سازنده	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است
تعداد پل	توسط سازنده اعلام نشده است
نوع کنتاکت	توسط سازنده اعلام نشده است
قدرت قطع	توسط سازنده اعلام نشده است

اطلاعات توان، ظرفیت موتور، جریان ورودی و جریان خروجی مستقیماً از جدول مدل‌های سری DSI-400 استخراج شده‌اند. مشخصات کنترلی و ورودی‌ها و خروجی‌ها نیز در بخش مشخصات استاندارد دفترچه آمده‌اند.

قابلیت‌های کنترلی DSI-400

کنترل برداری SVC و FVC

سری DSI-400 کنترل برداری حلقه‌باز SVC و کنترل برداری حلقه‌بسته FVC را ارائه می‌دهد. همچنین حالت V/F برای کنترل موتور در دسترس است.

در حالت SVC، گشتاور راه‌اندازی به 150 درصد در فرکانس 0.5 هرتز می‌رسد. در حالت FVC، سازنده گشتاور راه‌اندازی 180 درصد در صفر هرتز را اعلام می‌کند.

سازنده برای SVC محدوده سرعت 1:100 و دقت تثبیت سرعت ±0.5 درصد را مشخص کرده است. دقت کنترل گشتاور در FVC نیز ±5 درصد اعلام شده است.

کنترل فرکانس و شتاب

اینورتر DSI-400 امکان استفاده از منحنی خطی یا S برای شتاب‌گیری و کاهش سرعت را فراهم می‌کند. چهار زمان شتاب و کاهش سرعت نیز در سیستم کنترل تعریف شده است.

محدوده زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه است.

ترمز DC و Jog

سری DSI-400 قابلیت ترمز DC را ارائه می‌دهد. محدوده فرکانس ترمز DC از 0.00 هرتز تا حداکثر فرکانس تنظیم می‌شود.

زمان ترمز DC از 0.0 تا 36.0 ثانیه و جریان ترمز از 0 تا 100 درصد قابل تنظیم است. همچنین حالت Jog محدوده فرکانسی 0.00 تا 50.00 هرتز دارد.

PLC و PID داخلی

سری DSI-400 یک PLC ساده داخلی دارد. این قابلیت اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند. PID داخلی نیز برای کنترل حلقه‌بسته فرایند کاربرد دارد.

ورودی و خروجی‌های کنترلی

برد کنترلی سری DSI-400 دارای 7 ورودی دیجیتال و 2 ورودی آنالوگ است. ورودی DI5 می‌تواند برای دریافت پالس پرسرعت استفاده شود.

حداکثر فرکانس ورودی پالس DI5 به 100 کیلوهرتز می‌رسد. این سری همچنین دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ دارد.

خروجی FM نیز قابلیت عملکرد به‌عنوان خروجی پالس را دارد. حداکثر فرکانس این خروجی 100 کیلوهرتز است.

ارتباط RS485 و Modbus

سری DSI-400 از ارتباط RS485 پشتیبانی می‌کند. پروتکل Modbus نیز برای ارتباط سریال درایو در نظر گرفته شده است.

این قابلیت، اتصال اینورتر به تجهیزات کنترلی سازگار را امکان‌پذیر می‌کند.

حفاظت‌های اینورتر 315 کیلووات

سری DSI-400 مجموعه‌ای از حفاظت‌های الکتریکی و عملکردی را ارائه می‌دهد. این حفاظت‌ها از درایو و موتور در شرایط مختلف کاری محافظت می‌کنند.

مهم‌ترین حفاظت‌های اعلام‌شده برای این سری عبارت‌اند از:

• اضافه‌جریان
• اضافه‌ولتاژ
• افت ولتاژ
• اضافه‌بار
• فقدان فاز ورودی
• فقدان فاز خروجی
• اتصال کوتاه
• خطای سخت‌افزار
• خطای ارتباطی
• خطای انکودر یا کارت PG
• خطای تنظیم موتور
• خطای تشخیص جریان
• خطای کنتاکتور

برای مدل‌های نوع G، قابلیت اضافه‌بار 150 درصد جریان نامی برای یک دقیقه و 180 درصد جریان نامی برای سه ثانیه اعلام شده است.

شرایط نصب و محیط کاری

دفترچه سری DSI-400 برای محیط نصب، دمای 10- تا 40+ درجه سانتی‌گراد را اعلام می‌کند. محل نصب باید از تابش مستقیم خورشید، لرزش، آب و مواد قابل اشتعال دور باشد.

در ارتفاع بیشتر از 1000 متر، سازنده کاهش ظرفیت اینورتر را توصیه می‌کند. کاهش چگالی هوا می‌تواند عملکرد خنک‌کاری هیت‌سینک را کاهش دهد.

همچنین سازنده نصب در محیط دارای گاز، مایع یا جامد قابل اشتعال و انفجار را ممنوع می‌کند. نصب اینورتر باید روی سطح غیرقابل اشتعال انجام شود.

ابعاد و نصب مدل 315 کیلووات

دفترچه فنی، مدل DSI-400-315G3/355P3 را در یک گروه ابعادی مشترک قرار می‌دهد. ابعاد بدنه این گروه برابر با 960 × 1240 × 400 میلی‌متر است.

ابعاد نصب این گروه نیز 740 × 1205 میلی‌متر اعلام شده و سوراخ نصب از نوع M14 است.

این ابعاد برای گروه DSI-400-315G3/355P3 درج شده‌اند. بنابراین نباید آن‌ها را به‌عنوان ابعاد اختصاصی فقط یک مدل معرفی کرد.

تجهیزات جانبی و ترمز

سری DSI-400 امکان استفاده از تجهیزات جانبی مرتبط با ترمز و مدار DC را فراهم می‌کند. انتخاب دقیق تجهیزات جانبی باید بر اساس مدل، شرایط بار و دستورالعمل سازنده انجام شود.

ظرفیت اختصاصی مقاومت ترمز یا سایر تجهیزات جانبی برای مدل DSI-400-315G3 در اطلاعات بررسی‌شده به‌صورت مستقل اعلام نشده است؛ بنابراین توسط سازنده اعلام نشده است.

استانداردها و EMC

دفترچه سری DSI-400 اعلام می‌کند که این سری الزامات مربوط به تداخل و سازگاری الکترومغناطیسی را رعایت می‌کند. استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 نیز در مستندات محصول درج شده‌اند.

سازنده برای دستیابی به EMC مناسب، اتصال صحیح ارت و جداسازی کابل قدرت از کابل سیگنال را توصیه می‌کند. همچنین برای فاصله بیشتر از 100 متر میان اینورتر و موتور، نصب فیلتر خروجی یا راکتور را توصیه کرده است.

نکات انتخاب اینورتر 315 کیلووات

پیش از خرید اینورتر، مشخصات موتور و شرایط واقعی کار را بررسی کنید. مهم‌ترین موارد شامل این گزینه‌ها هستند:

• توان نامی موتور
• جریان نامی موتور
• نوع موتور
• نوع بار
• روش کنترل موردنیاز
• شرایط محیطی
• ارتفاع محل نصب
• نیاز به انکودر
• نیاز به تجهیزات ترمز
• نیاز به ارتباط RS485
• نیاز به Modbus
• طول کابل بین اینورتر و موتور

مدل DSI-400-315G3 جریان خروجی نامی 600 آمپر دارد. بنابراین تطبیق جریان موتور با جریان نامی اینورتر اهمیت زیادی دارد.

جمع‌بندی

اینورتر پنتاکس DSI-400-315G3 یک درایو فرکانس متغیر سه‌فاز از سری DSI-400 است. این مدل توان 315 کیلووات و ظرفیت موتور 500 اسب بخار دارد.

ورودی مدل سه‌فاز AC 380 ولت با فرکانس 50/60 هرتز است. جریان ورودی آن 650.7 آمپر و جریان خروجی آن 600 آمپر است.

کنترل‌های SVC، FVC و V/F، PLC داخلی، PID داخلی، کنترل گشتاور، ارتباط RS485 و Modbus از قابلیت‌های رسمی این سری هستند.

اگر به یک اینورتر سه‌فاز 315 کیلووات نیاز دارید، DSI-400-315G3 را با مشخصات موتور و شرایط کاری پروژه تطبیق دهید. سپس برای خرید و دریافت مشاوره فنی اقدام کنید.
