اینورتر TECO L510 مدل L510-201-SH1-N یک درایو تکفاز 200 تا 240 ولت برای موتور 1 اسب معادل 0.75 کیلووات است. این مدل از سری L510s، خروجی سهفاز 0 تا 240 ولت، جریان خروجی نامی 4.3 آمپر، ظرفیت 1.65 کیلوولتآمپر و حفاظت IP20 بهره میبرد.
150,000,000 ﷼
14
نفر در حال مشاهده این محصول هستند!
ارسال رایگان
بالای 1 میلیون
ارسال رایگان
بالای 1 میلیون
ضمانت اصلات
محصولات اورجینال
پشتیانی 24/7
مشاوره خرید محصول
تحویل فوری
سریع ترین زمان
اینورتر TECO L510-201-SH1-N | 1HP (0.75KW) تکفاز 220V
معرفی کامل اینورتر TECO L510
اینورتر TECO L510-201-SH1-N یکی از مدلهای سری L510s شرکت TECO است. این مدل برای موتور با توان 1 اسب، معادل 0.75 کیلووات، طراحی شده است. ورودی آن تکفاز 200 تا 240 ولت با فرکانس 50 یا 60 هرتز است. خروجی این درایو سهفاز و در محدوده 0 تا 240 ولت قرار دارد.

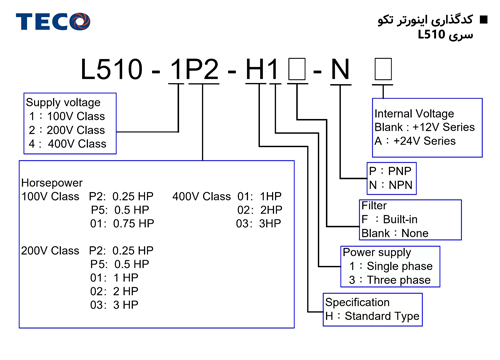

مدل L510-201-SH1-N از ورودی دیجیتال NPN استفاده میکند. حرف N در کد مدل نیز همین نوع ورودی دیجیتال را مشخص میکند. همچنین، نبود حرف F در کد مدل نشان میدهد که این مدل نسخه دارای فیلتر EMC داخلی نیست.
شرکت TECO برای سری L510s کنترل V/F و SLV را اعلام کرده است. این سری همچنین محدوده فرکانسی 0.01 تا 599.00 هرتز دارد. بنابراین، اینورتر TECO L510 میتواند کنترل سرعت موتور را در محدوده گستردهای انجام دهد.
مزیت رقابتی
سری L510s با ابعاد فشرده و طراحی مناسب نصب، برای کنترل سرعت موتورهای صنعتی طراحی شده است. شرکت TECO برای این سری قابلیت نصب روی ریل DIN را نیز ارائه کرده است. نصب ریل DIN به تجهیزات جانبی مخصوص این کار نیاز دارد.
از طرف دیگر، L510s از کنترل V/F و کنترل برداری بدون سنسور SLV پشتیبانی میکند. در حالت SLV، گشتاور راهاندازی اعلامشده 150 درصد در 3 هرتز است. این مقدار در حالت V/F برابر 100 درصد در 3 هرتز اعلام شده است.
کاربرد کلی
اینورتر TECO L510-201-SH1-N برای کنترل موتور سهفاز با ظرفیت 0.75 کیلووات استفاده میشود.
شرکت TECO قابلیتهایی مانند کنترل PID، هشت سرعت پیشتنظیم، کنترل شتاب و کاهش سرعت و تشخیص اضافهبار را برای سری L510s ارائه میکند.
سری L510s همچنین قابلیت کنترل پمپ با عملکرد فشار ثابت و اتصال موازی چند پمپ را ارائه میدهد. این قابلیتها در مشخصات عمومی سری اعلام شدهاند و کاربرد دقیق آنها به طراحی سیستم و تنظیمات پروژه وابسته است.
قابلیتهای کلیدی
- توان موتور: 1HP (0.75kW)
- ورودی: تکفاز 200 تا 240V AC
- فرکانس ورودی: 50/60Hz
- خروجی: سهفاز 0 تا 240V
- جریان خروجی نامی: 4.3A
- ظرفیت نامی: 1.65kVA
- روش کنترل: V/F و SLV
- محدوده فرکانس: 0.01 تا 599.00Hz
- کنترل PID: دارد
- ارتباط: RS485 و Modbus
- درجه حفاظت: IP20

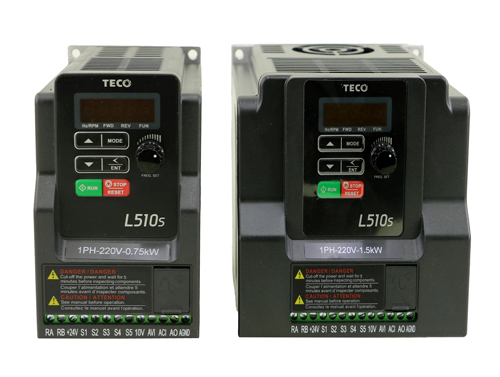

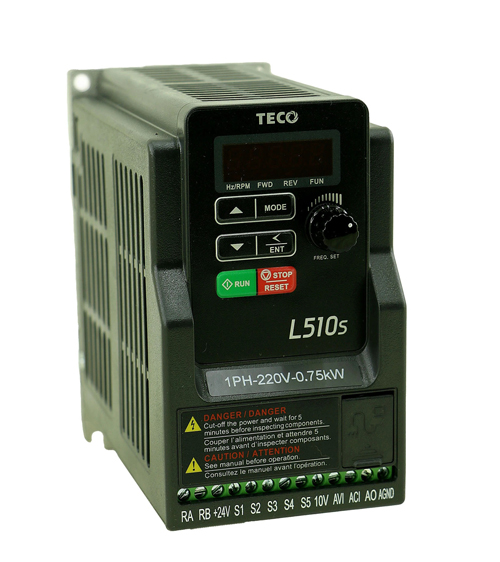

مشخصات فنی اینورتر TECO L510-201-SH1-N
مدل L510-201-SH1-N در رده 200 ولت و ورودی تکفاز سری L510s قرار دارد. شرکت TECO توان مناسب موتور این مدل را 1 اسب و 0.75 کیلووات اعلام کرده است. جریان خروجی نامی نیز 4.3 آمپر است.
ظرفیت نامی این مدل 1.65 کیلوولتآمپر است. محدوده ورودی آن 200 تا 240 ولت با تلرانس +10%/-15% است. فرکانس ورودی نیز 50/60 هرتز اعلام شده است. خروجی این مدل سهفاز و در محدوده 0 تا 240 ولت است.
وزن مدل L510-201-SH1-N برابر 0.9 کیلوگرم است. بدنه سری L510s در این رده دارای سطح حفاظت IP20 است. ابعاد فریم مربوط به این مدل نیز در دفترچه رسمی TECO با عرض 118، ارتفاع 144 و عمق 150 میلیمتر ثبت شده است.
کنترل و تنظیم فرکانس
اینورتر TECO L510 از کنترل V/F و SLV پشتیبانی میکند. محدوده تنظیم فرکانس سری L510s از 0.01 تا 599.00 هرتز اعلام شده است. رزولوشن تنظیم دیجیتال نیز 0.01 هرتز است.
این سری امکان تنظیم فرکانس از طریق کیپد، ورودیهای آنالوگ و ارتباطات را فراهم میکند. ورودی آنالوگ AVI از 0/2 تا 10 ولت و ورودی ACI از 0/4 تا 20 میلیآمپر پشتیبانی میکند.
قابلیتهای کنترلی و حفاظتی
TECO برای سری L510s قابلیت تشخیص اضافهبار، هشت سرعت پیشتنظیم، کنترل PID، تقویت گشتاور و تنظیم منحنی V/F را اعلام کرده است. این سری همچنین از کنترل شتاب و کاهش سرعت و عملکرد Jog پشتیبانی میکند.
حفاظت اضافهبار موتور و اینورتر نیز در این سری یکپارچه شده است. مقدار اضافهبار اعلامشده 150 درصد جریان نامی برای 60 ثانیه در هر 10 دقیقه است.
مشخصات رسمی TECO حفاظت اتصال کوتاه خروجی و خطای اتصال زمین را نیز برای این سری بیان میکند.
جدول مشخصات فنی TECO L510-201-SH1-N
| مشخصه | مقدار |
|---|---|
| برند | TECO |
| سری | L510s |
| مدل | L510-201-SH1-N |
| نوع محصول | اینورتر / درایو فرکانس متغیر |
| کلاس ولتاژ | 200V Class |
| نوع ورودی | تکفاز |
| ولتاژ ورودی | 200 تا 240V AC، +10%/-15% |
| فرکانس ورودی | 50/60Hz |
| توان موتور | 1HP |
| توان موتور | 0.75kW |
| جریان خروجی نامی | 4.3A |
| ظرفیت نامی | 1.65kVA |
| جریان ورودی | 11A |
| نوع خروجی | سهفاز |
| محدوده ولتاژ خروجی | 0 تا 240V |
| ورودی دیجیتال | NPN |
| فیلتر EMC داخلی | ندارد |
| درجه حفاظت | IP20 |
| روش کنترل | V/F + SLV |
| محدوده فرکانس | 0.01 تا 599.00Hz |
| رزولوشن تنظیم دیجیتال | 0.01Hz |
| فرکانس حامل | 1 تا 16kHz، پیشفرض 5kHz |
| سرعت پیشتنظیم | 8 سرعت |
| کنترل PID | دارد |
| ارتباط سریال | RS485، Modbus |
| ارتباط BACnet | دارد |
| حفاظت اضافهبار | 150% جریان نامی برای 60 ثانیه، هر 10 دقیقه |
| حفاظت اضافهولتاژ | دارد |
| حفاظت کمبود ولتاژ | دارد |
| حفاظت اتصال کوتاه خروجی | دارد |
| حفاظت خطای زمین | دارد |
| حفاظت دمای بیش از حد هیتسینک | دارد |
| استاندارد راندمان | IEC/EN 61800-9-2، کلاس IE2 |
| استاندارد EMC | EN 61800-3 |
| استاندارد ایمنی LVD | EN 61800-5-1 |
| استاندارد ایمنی الکتریکی | UL508C |
| گواهیها | CE / UL / cUL / UKCA / RCM |
| دمای کاری | 10- تا 40°C؛ با فن تا 50°C |
| دمای نگهداری | 20- تا 60°C |
| رطوبت کاری | کمتر از 95% RH، بدون میعان |
| حداکثر ارتفاع نصب | 3000m |
| وزن | 0.9kg |
| ابعاد فریم | 118 × 144 × 150mm |
| کشور سازنده | توسط سازنده اعلام نشده است |
| تعداد پل | توسط سازنده اعلام نشده است |
| نوع کنتاکت | توسط سازنده اعلام نشده است |
| قدرت قطع | توسط سازنده اعلام نشده است |
| GTIN | توسط سازنده اعلام نشده است |
اطلاعات جدول بر اساس دفترچه رسمی L510s شرکت TECO و صفحه رسمی سری L510s تنظیم شده است.
امکانات ارتباطی درایو TECO
اینورتر TECO L510s به صورت داخلی از ارتباط RS485 با پروتکل Modbus پشتیبانی میکند. شرکت TECO همچنین ارتباط BACnet را برای این سری اعلام کرده است. پروتکلهای Profibus، DeviceNet، CANopen، TCP/IP و EtherNet/IP نیز از طریق Gateway قابل استفاده هستند.
در نتیجه، این سری میتواند در سامانههای کنترل و اتوماسیون صنعتی مورد استفاده قرار گیرد. نوع شبکه و تجهیزات ارتباطی باید بر اساس ساختار سیستم انتخاب شود.
حفاظت و شرایط محیطی
L510-201-SH1-N دارای حفاظت IP20 است. شرکت TECO دمای کاری 10- تا 40 درجه سانتیگراد را برای مدلهای بدون فن اعلام کرده است. محدوده کاری مدلهای دارای فن تا 50 درجه سانتیگراد افزایش مییابد.
رطوبت محیط باید کمتر از 95 درصد RH و بدون میعان باشد. حداکثر ارتفاع نصب نیز 3000 متر اعلام شده است. بالاتر از 1000 متر، شرکت TECO کاهش 2 درصدی جریان نامی را به ازای هر 100 متر اضافی مشخص کرده است.
نصب و اتصالات مدل L510-201-SH1-N
مدل L510-201-SH1-N ورودی تکفاز دارد. در مدار اصلی، تغذیه تکفاز به ترمینالهای L1(L) و L3(N) متصل میشود. خروجی موتور از ترمینالهای T1، T2 و T3 دریافت میشود.
شرکت TECO برای این مدل امکان نصب روی سطح صاف را مشخص کرده است. TECO همچنین کیت نصب ریل DIN را برای فریم مربوط به این مدل ارائه میکند. استفاده از کیت اختصاصی، نصب روی ریل DIN را امکانپذیر میکند.
راهنمای انتخاب اینورتر تکو
برای انتخاب L510-201-SH1-N ابتدا توان موتور را بررسی کنید. این مدل برای موتور 1 اسب، معادل 0.75 کیلووات، در جدول رسمی TECO مشخص شده است. سپس ولتاژ ورودی و نوع تغذیه را بررسی کنید.
در این مدل، ورودی تکفاز 200 تا 240 ولت است. همچنین خروجی سهفاز 0 تا 240 ولت ارائه میشود. بنابراین، تطبیق مشخصات پلاک موتور با خروجی اینورتر پیش از نصب ضروری است.
جمعبندی
اینورتر TECO L510-201-SH1-N یک درایو تکفاز 200 تا 240 ولت برای موتور 1 اسب و 0.75 کیلووات است. این مدل جریان خروجی نامی 4.3 آمپر و ظرفیت 1.65kVA دارد.
کنترل V/F و SLV، محدوده فرکانس تا 599 هرتز، کنترل PID، هشت سرعت پیشتنظیم، ارتباط RS485 و حفاظتهای مختلف، قابلیتهای اعلامشده این سری هستند.
اگر به دنبال اینورتر TECO برای موتور 0.75 کیلووات با ورودی تکفاز 200 تا 240 ولت هستید، مدل L510-201-SH1-N را بر اساس مشخصات پلاک موتور و شرایط کاری بررسی کنید.
