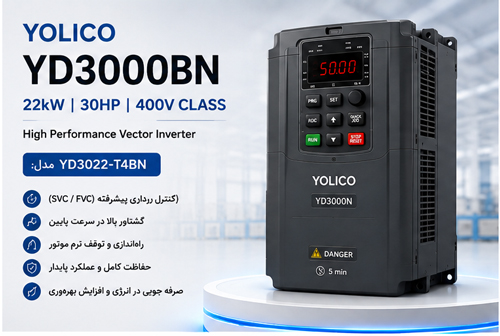

اینورتر YOLICO YD3000BN 30HP (22kW)

معرفی اینورتر YOLICO YD3000BN 22kW

اینورتر YOLICO YD3000BN 22kW یکی از مدل‌های توان متوسط سری YD3000N است. کد فنی متناظر این محصول در دفترچه رسمی YD3022 T4 BN درج شده است. دفترچه، این مدل را در گروه 7.5 تا 22kW قرار می‌دهد.

این درایو برای کنترل سرعت و عملکرد موتورهای آسنکرون در سیستم‌های صنعتی استفاده می‌شود. سری YD3000N یک خانواده High-Performance VFD است. شرکت YOLICO برای این خانواده سه روش کنترل VF، SVC و FVC را اعلام کرده است.

مدل مورد بررسی توان 22kW دارد. این توان در نام تجاری محصول شما با 30HP معرفی شده است.

در جدول رسمی مشخصات، مدل 22kW ظرفیت خروجی 37kVA و جریان خروجی 48A دارد. بنابراین این دو مقدار باید در انتخاب و تطبیق درایو با موتور مورد توجه قرار گیرند.

معرفی برند YOLICO

YOLICO یا Wuxi Yolico Electric Co., Ltd. فعالیت خود را از سال 2004 آغاز کرده است. شرکت در زمینه طراحی، تحقیق، تولید و فروش درایوهای فرکانس متغیر و تجهیزات کنترل صنعتی فعالیت می‌کند.

تمرکز محصولات YOLICO شامل درایوهای موتور آسنکرون، درایوهای موتور سنکرون آهنربای دائم، سروودرایوها، کنترلرها و سیستم‌های کنترل صنعتی است. شرکت همچنین راهکارهایی برای صنایع مختلف ارائه می‌کند.

معرفی مدل YD3022-T4BN

مدل YD3022 T4 BN در دفترچه رسمی YOLICO در میان مدل‌های کلاس T4 سری YD3000N دیده می‌شود.

کد مدل، ساختار محصول را از مدل‌های نزدیک مانند YD3018P5 T4 BN و YD3030 T4 BN جدا می‌کند. دفترچه رسمی این مدل‌ها را در بخش سیم‌بندی و ابعاد نصب نیز به‌صورت جداگانه فهرست کرده است.

مدل YD3022 T4 BN در گروه 7.5 تا 22kW قرار دارد. ابعاد بدنه این گروه برابر با 298×229.5×226 میلی‌متر اعلام شده است. ابعاد نصب نیز 282×203.5 میلی‌متر است.

مشخصات فنی اینورتر YOLICO 22kW

جدول رسمی مشخصات YD3000N برای مدل 22kW، ظرفیت خروجی 37kVA و جریان خروجی 48A را ارائه می‌کند. حداکثر ولتاژ خروجی به‌صورت سه‌فاز 380/400/415/460VAC و متناسب با ولتاژ ورودی اعلام شده است.

فرکانس نامی خروجی این سری تا 400Hz قابل تنظیم است. محدوده کنترل فرکانس نیز 0.1 تا 400Hz اعلام شده است.

برای ورودی، سازنده سه‌فاز 380/400/415/460VAC با فرکانس 50/60Hz را اعلام کرده است. محدوده مجاز تغییرات ولتاژ نیز +10% و -15% است. تغییرات مجاز فرکانس برابر ±5% اعلام شده است.

سری YD3000N از کنترل VF، Sensorless Vector Control و Feedback Vector Control پشتیبانی می‌کند. سازنده همچنین نوع موتور را Asynchronous معرفی کرده است.

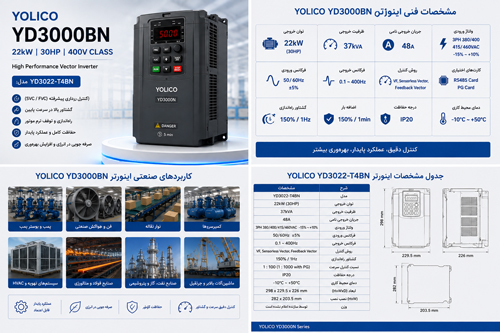

جدول مشخصات فنی YOLICO YD3022-T4BN

مشخصه	مقدار رسمی
برند	YOLICO
سری	YD3000N
مدل	YD3022 T4 BN
نام تجاری	YOLICO YD3000BN
توان	22kW
توان تجاری اعلام‌شده	30HP
نوع محصول	High-Performance VFD
کاربرد موتور	موتور آسنکرون
کلاس ورودی	سه‌فاز
ولتاژ ورودی	380/400/415/460VAC
فرکانس ورودی	50/60Hz
ظرفیت خروجی	37kVA
جریان خروجی نامی	48A
حداکثر ولتاژ خروجی	سه‌فاز 380/400/415/460VAC، متناسب با ورودی
فرکانس خروجی	تا 400Hz
محدوده کنترل فرکانس	0.1 تا 400Hz
روش کنترل	VF
کنترل برداری	Sensorless Vector Control
کنترل برداری فیدبک	Feedback Vector Control
شکل موج کنترل	Sine Wave PWM
گشتاور راه‌اندازی	150% در 1Hz
محدوده کنترل سرعت	1:100
محدوده کنترل سرعت با PG	1:1000
دقت کنترل سرعت	±0.2%
دقت کنترل سرعت با PG	±0.02%
ظرفیت اضافه‌بار	150% جریان نامی برای 1 دقیقه
محدوده سیگنال تنظیم فرکانس	-10 تا 10V، 0 تا 10V، 4 تا 20mA
زمان شتاب/کاهش سرعت	0.01 تا 6000.0 ثانیه
حفاظت اضافه‌جریان لحظه‌ای	توقف در حدود 200% جریان خروجی نامی
حفاظت اضافه‌بار	توقف در حدود 150% جریان خروجی نامی طی یک دقیقه
حفاظت اضافه‌ولتاژ	فعال در حدود 406V ولتاژ DC باس
حفاظت کم‌ولتاژ	فعال در حدود 190V ولتاژ DC باس
دمای محیط کاری	-10 تا 40°C، نوع دیواری محصور
دمای محیط کاری	10 تا 45°C، نوع Open Chassis
رطوبت محیط	حداکثر 90% RH
دمای نگهداری	-20 تا +60°C
ارتفاع نصب	حداکثر 1000m
محل استفاده	فضای داخلی، بدون گاز خورنده و گردوغبار
ابعاد بدنه H×W×D	298×229.5×226mm
ابعاد نصب H×W	282×203.5mm
وزن	توسط سازنده اعلام نشده است
درجه حفاظت مدل	توسط سازنده اعلام نشده است
استاندارد اختصاصی مدل	توسط سازنده اعلام نشده است
کلاس عایقی	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

مشخصات جدول بالا از جدول مشخصات رسمی YD3000N و بخش ابعاد مدل‌های T4BN استخراج شده‌اند. مقادیر مدل 22kW، ظرفیت 37kVA، جریان 48A و ابعاد گروه 7.5 تا 22kW مستقیماً در مستند رسمی آمده‌اند.

مزایای اینورتر YOLICO YD3000BN

1. توان خروجی 22kW

این مدل برای سطح توان 22kW در خانواده YD3000N قرار دارد. این سطح توان، آن را برای پروژه‌های صنعتی متوسط مناسب می‌کند.

2. ظرفیت خروجی 37kVA

سازنده برای ردیف 22kW ظرفیت خروجی 37kVA را اعلام کرده است.

3. جریان خروجی 48A

جریان خروجی نامی مدل 22kW برابر 48A است. این مقدار هنگام انتخاب درایو باید با جریان پلاک موتور مقایسه شود.

4. پشتیبانی از کنترل برداری

سری YD3000N از SVC و FVC در کنار VF پشتیبانی می‌کند. این موضوع امکان انتخاب روش کنترل مناسب را فراهم می‌کند.

5. محدوده فرکانسی تا 400Hz

سازنده برای سری YD3000N فرکانس خروجی تا 400Hz را اعلام کرده است.

6. قابلیت کنترل سرعت

جدول رسمی، نسبت کنترل سرعت 1:100 را اعلام می‌کند. استفاده از PG این مقدار را تا 1:1000 افزایش می‌دهد.

7. حفاظت‌های مختلف

دفترچه رسمی حفاظت‌هایی مانند اضافه‌جریان، اضافه‌بار، اضافه‌ولتاژ، کم‌ولتاژ، داغ‌شدن هیت‌سینک، جلوگیری از استال و خطای زمین را شرح می‌دهد.

کاربردهای اینورتر YOLICO 22kW

YOLICO برای کسب‌وکار و راهکارهای خود حوزه‌هایی مانند HVAC، متالورژی، برق و انرژی، پتروشیمی، تجهیزات هوشمند، تجهیزات دریایی و حمل‌ونقل ریلی را معرفی می‌کند.

برای مدل YD3022-T4BN، سازنده فهرست مستقلی با عنوان «کاربرد اختصاصی مدل» منتشر نکرده است. بنابراین موارد زیر را باید به‌عنوان حوزه‌های کاربرد سری و راهکارهای YOLICO در نظر گرفت، نه ادعای کاربرد اختصاصی مدل.

حوزه‌های کاربردی

• سیستم‌های HVAC
• تجهیزات تهویه صنعتی
• تجهیزات متالورژی
• ماشین‌آلات صنعتی
• سیستم‌های برق و انرژی
• تجهیزات پتروشیمی
• تجهیزات هوشمند
• تجهیزات دریایی
• سامانه‌های حمل‌ونقل ریلی

سناریوهای واقعی استفاده

کنترل موتور در ماشین‌آلات صنعتی

در ماشین‌آلات صنعتی، تغییر سرعت موتور می‌تواند بخشی از فرآیند کنترل باشد. اینورتر با تغییر فرکانس خروجی، سرعت موتور را تنظیم می‌کند.

کنترل تجهیزات تهویه

در سیستم‌های تهویه، کنترل سرعت موتور فن می‌تواند متناسب با نیاز فرآیند انجام شود.

تجهیزات انتقال مواد

درایوهای فرکانس متغیر در تجهیزات انتقال مواد برای کنترل سرعت موتور استفاده می‌شوند. انتخاب نهایی باید بر اساس نوع بار و جریان موتور انجام شود.

تجهیزات تولید

ماشین‌آلات تولیدی می‌توانند از کنترل فرکانس موتور برای هماهنگ‌سازی فرآیند استفاده کنند.

راهنمای انتخاب اینورتر YOLICO 22kW

برای انتخاب اینورتر YOLICO YD3000BN 22kW، فقط توان موتور را بررسی نکنید.

ابتدا پلاک موتور را بخوانید. سپس جریان نامی موتور را با جریان خروجی اینورتر مقایسه کنید.

مدل YD3022-T4BN جریان خروجی نامی 48A دارد. بنابراین جریان موتور باید با این مقدار و شرایط بار تطبیق داده شود.

ولتاژ شبکه نیز اهمیت دارد. سری T4 برای ورودی سه‌فاز 380/400/415/460VAC معرفی شده است. فرکانس ورودی نیز 50/60Hz است.

نوع بار را نیز مشخص کنید. بار فن، پمپ، نوار نقاله و ماشین‌آلات گشتاور متفاوتی دارند.

در بارهای سنگین، شرایط راه‌اندازی و اضافه‌بار اهمیت بیشتری پیدا می‌کند.

مقایسه با مدل‌های نزدیک سری YD3000N

مدل	توان
YD3015 T4 BN	15kW
YD3018P5 T4 BN	18.5kW
YD3022 T4 BN	22kW
YD3030 T4 BN	30kW

دفترچه رسمی، مدل‌های YD3015، YD3018P5 و YD3022 را در همین خانواده فهرست می‌کند. مدل YD3030 نیز در گروه مدل‌های بعدی سری قرار دارد.

اگر موتور 22kW دارید، YD3022-T4BN مدل متناظر این سطح توان است. بااین‌حال، جریان پلاک موتور و نوع بار را نیز بررسی کنید.

مشخصات ابعادی و نصب

مدل YD3022 T4 BN در گروه بدنه 7.5 تا 22kW قرار دارد. ابعاد بدنه این گروه 298 میلی‌متر ارتفاع، 229.5 میلی‌متر عرض و 226 میلی‌متر عمق است. ابعاد نصب نیز 282×203.5 میلی‌متر اعلام شده است.

بنابراین هنگام طراحی تابلو، فضای بدنه و فاصله‌های نصب را با نقشه رسمی سازنده تطبیق دهید.

همچنین دفترچه تأکید می‌کند که در صورت تغییر ابعاد، باید با نماینده محلی یا سازنده مشورت شود.



جمع‌بندی

اینورتر YOLICO YD3000BN 30HP (22kW) با کد فنی YD3022-T4BN در سری YD3000N قرار دارد.

این مدل برای کلاس ورودی سه‌فاز 380/400/415/460VAC طراحی شده است. ظرفیت خروجی آن 37kVA و جریان خروجی نامی آن 48A است.

سری YD3000N از روش‌های کنترل VF، SVC و FVC پشتیبانی می‌کند. همچنین سازنده کنترل موتور آسنکرون را برای این خانواده اعلام کرده است.

فرکانس خروجی تا 400Hz، قابلیت کنترل سرعت و مجموعه‌ای از حفاظت‌های الکترونیکی، از ویژگی‌های رسمی این خانواده هستند.

برای انتخاب نهایی، توان و جریان پلاک موتور، ولتاژ شبکه، نوع بار و شرایط کاری را بررسی کنید.
