اینورتر YOLICO YD3000N 220kW کلاس 400V

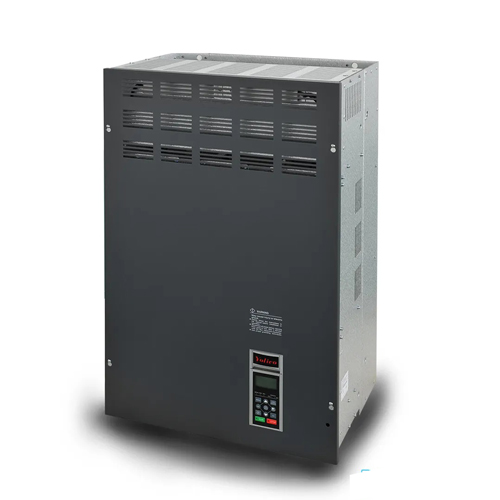

معرفی اینورتر YOLICO YD3000N 220kW

اینورتر YOLICO YD3000N 220kW در خانواده درایوهای عملکردبالای YOLICO قرار می‌گیرد. سازنده این سری را با عنوان YD3000N High-Performance VFD معرفی کرده است. صفحه رسمی YOLICO، این سری را برای ورودی سه‌فاز 380VAC و بازه توان 0.75 تا 630kW معرفی می‌کند.

برای توان 220kW، User Manual رسمی کد YD3220-T4(B)N را در کلاس 400V فهرست کرده است. در جدول رسمی کاتالوگ، این مدل دارای ظرفیت خروجی 340kVA و جریان خروجی 450A است.

سری YD3000N برای کنترل موتورهای آسنکرون طراحی شده است. این خانواده از کنترل V/f، کنترل برداری بدون سنسور و کنترل برداری با فیدبک پشتیبانی می‌کند. همچنین کارت RS485 و کارت انکودر PG به‌عنوان تجهیزات اختیاری معرفی شده‌اند.

معرفی برند YOLICO

YOLICO یا Wuxi Yolico Electric Co., Ltd. از سال 2004 در زمینه درایوهای فرکانس متغیر، درایو موتورهای آسنکرون و سنکرون مغناطیس دائم فعالیت می‌کند. دفتر رسمی شرکت، فعالیت‌های آن را در حوزه طراحی، تولید، فروش و خدمات فنی تجهیزات کنترل صنعتی معرفی می‌کند.

YOLICO همچنین حوزه‌هایی مانند HVAC، متالورژی، انرژی و برق، پتروشیمی، تجهیزات هوشمند، تجهیزات دریایی و حمل‌ونقل ریلی را در فعالیت‌های خود معرفی کرده است.

مدل رسمی 220kW

مدل رسمی قابل تطبیق با توان 220kW در اسناد YOLICO:

YD3220-T4(B)N

حرف T4 در ساختار مدل به کلاس 400V مربوط می‌شود. مدل YD3220-T4(B)N در جدول رسمی سری YD3000N قرار دارد.

نکته درباره عبارت 300HP:
فایل تجاری آنتیک الکتریک محصول را با عنوان 300HP (220kW) معرفی کرده است. در منابع رسمی بررسی‌شده، مقدار توان به‌صورت 220kW ثبت شده است. بنابراین 220kW معیار فنی این صفحه است.

مشخصات فنی اینورتر YOLICO 220kW

کاتالوگ رسمی YD3000N، مدل 220kW را با ظرفیت 340kVA و جریان خروجی 450A معرفی می‌کند. ولتاژ ورودی خانواده نیز سه‌فاز 380، 400، 415 و 460V با فرکانس 50/60Hz است. محدوده مجاز نوسان ولتاژ ورودی +10% و -15% اعلام شده است.

YD3000N امکان تنظیم فرکانس در محدوده 0.1 تا 400Hz را دارد. حداکثر فرکانس خروجی نیز تا 400Hz و قابل تنظیم از طریق برنامه‌ریزی اعلام شده است.

کاتالوگ رسمی، کنترل برداری بدون سنسور را با گشتاور 150% در 1Hz معرفی می‌کند. محدوده کنترل سرعت 1:100 و دقت کنترل سرعت ±0.2% در شرایط اعلام‌شده توسط سازنده است.

کنترل موتور

User Manual رسمی چهار روش کنترل را معرفی می‌کند:

• Open-loop Vector Control
• Flux Vector Control
• V/f بدون PG
• V/f با فیدبک PG

دفترچه توضیح می‌دهد که کنترل برداری برای کنترل دقیق‌تر شار و گشتاور استفاده می‌شود. همچنین Autotuning برای تعیین خودکار ثابت‌های موتور در کنترل برداری در نظر گرفته شده است.

کنترل گشتاور و Autotuning

کنترل گشتاور در حالت Flux Vector با PG قابل استفاده است. دقت کنترل گشتاور طبق User Manual برابر ±5% اعلام شده است. همچنین Autotuning برای تنظیم پارامترهای موتور در کنترل برداری کاربرد دارد.

جدول مشخصات فنی YOLICO YD3220-T4(B)N

مدل YD3220-T4(B)N یکی از مدل‌های 220kW سری YD3000N است. اینورتر برای سیستم‌های سه‌فاز کلاس 400V طراحی شده است. جدول زیر مشخصات قابل استناد مدل را بر اساس کاتالوگ و User Manual رسمی YOLICO ارائه می‌کند.

مشخصات الکتریکی YOLICO YD3220-T4(B)N

مشخصه	مقدار
برند	YOLICO
سری	YD3000N
مدل	YD3220-T4(B)N
نوع محصول	High-Performance VFD
کلاس ولتاژ	400V
توان موتور	220kW
ظرفیت خروجی	340kVA
جریان خروجی نامی	450A
ولتاژ ورودی	سه‌فاز 380/400/415/460V
فرکانس ورودی	50/60Hz
محدوده مجاز ولتاژ ورودی	+10% تا -15%
محدوده مجاز فرکانس ورودی	±5%
فرکانس خروجی	تا 400Hz
محدوده تنظیم فرکانس	0.1 تا 400Hz
نوع موتور	موتور آسنکرون
کنترل برداری بدون سنسور	دارد
Flux Vector	دارد
V/f بدون PG	دارد
V/f با PG	دارد
گشتاور راه‌اندازی	150% در 1Hz
محدوده کنترل سرعت	1:100
دقت کنترل سرعت	±0.2%
دقت کنترل گشتاور	±5%
ظرفیت اضافه‌بار	150% جریان نامی برای 1 دقیقه
رزولوشن دیجیتال فرکانس	0.01Hz
زمان شتاب و کاهش سرعت	0.01 تا 6000 ثانیه
ورودی تنظیم فرکانس	-10 تا +10V، 0 تا 10V، 4 تا 20mA
کارت RS485	اختیاری
کارت انکودر PG	اختیاری
GTIN	توسط سازنده اعلام نشده است
وزن دقیق مدل	توسط سازنده اعلام نشده است
ابعاد دقیق مدل	توسط سازنده اعلام نشده است

قابلیت‌های کنترلی اینورتر YD3000N 220kW

سری YD3000N چند روش کنترل موتور را در اختیار کاربر قرار می‌دهد. این روش‌ها شامل V/f، کنترل برداری بدون سنسور و Flux Vector هستند. کاربر می‌تواند از فیدبک PG نیز استفاده کند.

قابلیت Autotuning پارامترهای موتور را برای کنترل برداری تنظیم می‌کند. این قابلیت به تنظیم دقیق‌تر موتور هنگام راه‌اندازی کمک می‌کند.

YOLICO در حالت کنترل برداری، گشتاور 150% را در فرکانس 1Hz ارائه می‌کند. این ویژگی برای کاربردهایی که به گشتاور مناسب در سرعت پایین نیاز دارند، اهمیت دارد.

شرایط کاری YOLICO YD3220-T4(B)N

سری YD3000N برای نصب در محیط داخلی طراحی شده است. سازنده استفاده از درایو را در محیط‌های دارای گاز خورنده و گردوغبار توصیه نمی‌کند.

دمای کاری به نوع ساختار نصب بستگی دارد. مدل‌های دیواری بسته در محدوده -10 تا +40°C کار می‌کنند. نوع Open Chassis نیز محدوده -10 تا +45°C را پوشش می‌دهد.

رطوبت محیط نباید از 90% RH بیشتر شود. ارتفاع نصب استاندارد نیز حداکثر 1000 متر است.

حفاظت‌های اینورتر YOLICO 220kW

YD3000N مجموعه‌ای از عملکردهای حفاظتی را برای کنترل موتور ارائه می‌کند. این عملکردها شامل حفاظت اضافه‌جریان، اضافه‌بار، اضافه‌ولتاژ و افت ولتاژ هستند.

درایو همچنین حفاظت Stall، حفاظت اتصال زمین و حفاظت اضافه‌بار حرارتی الکترونیکی موتور را ارائه می‌دهد.

سری YD3000N ظرفیت اضافه‌بار 150% جریان نامی برای یک دقیقه را ارائه می‌کند.

نکته درباره مشخصات مدل 220kW

این صفحه فقط مشخصاتی را ارائه می‌کند که YOLICO در منابع رسمی خود اعلام کرده است. برای مواردی مانند وزن دقیق و ابعاد دقیق مدل YD3220-T4(B)N، سازنده اطلاعات قابل تأییدی ارائه نکرده است.

اطلاعات تجاری آنتیک الکتریک محصول را با عبارت 300HP (220kW) معرفی می‌کند. بااین‌حال، مبنای فنی این صفحه مقدار رسمی 220kW است.



مزایای اینورتر YOLICO YD3000N 220kW

کنترل برداری برای کاربردهای صنعتی

اینورتر YD3000N از کنترل برداری بدون سنسور پشتیبانی می‌کند. User Manual همچنین Flux Vector و کنترل V/f با یا بدون PG را معرفی می‌کند.

توان 220kW و جریان 450A

مدل YD3220-T4(B)N برای موتور 220kW طراحی شده است. ظرفیت خروجی آن 340kVA و جریان خروجی نامی آن 450A است.

تنظیم فرکانس تا 400Hz

محدوده کنترل فرکانس این خانواده 0.1 تا 400Hz است. این محدوده از طریق تنظیمات نرم‌افزاری قابل استفاده است.

Autotuning

Autotuning برای کنترل برداری به تنظیم پارامترهای موتور کمک می‌کند. این قابلیت در User Manual رسمی YD3000N توضیح داده شده است.

کنترل گشتاور

YD3000N از کنترل گشتاور در حالت Flux Vector با PG پشتیبانی می‌کند. دقت کنترل گشتاور ±5% اعلام شده است.

قابلیت فیدبک PG

برای کاربردهای نیازمند فیدبک سرعت، YD3000N از کنترل V/f با PG و تجهیزات PG اختیاری پشتیبانی می‌کند.

کاربردهای اینورتر YD3000N 220kW

YOLICO سری YD3000N را برای کنترل موتورهای آسنکرون معرفی می‌کند. قابلیت‌های کنترلی این سری، استفاده آن را در طیف متنوعی از سامانه‌های صنعتی ممکن می‌کند.

کاربردهای قابل اتکا بر اساس قابلیت‌های رسمی عبارت‌اند از:

• ماشین‌آلات صنعتی با موتور آسنکرون
• خطوط تولید
• سامانه‌های کنترل سرعت
• کاربردهای نیازمند کنترل گشتاور
• کاربردهای دارای فیدبک PG
• سامانه‌های چندموتوره با V/f
• کاربردهای کنترل فرآیند با PID
• تجهیزات صنعتی با نیاز به تغییر سرعت موتور

در User Manual، کنترل V/f بدون PG برای کاربردهای چندموتوره نیز معرفی شده است. همچنین کنترل برداری برای کاربردهای سرعت و گشتاور دقیق‌تر توضیح داده شده است.

موارد استفاده از درایو YOLICO YD3000N

ماشین‌آلات صنعتی

در ماشین‌آلاتی که سرعت موتور باید تغییر کند، درایو فرکانس متغیر می‌تواند فرکانس خروجی را تنظیم کند. YD3000N روش‌های مختلف کنترل موتور را در اختیار کاربر قرار می‌دهد.

سیستم‌های کنترل سرعت

کنترل برداری بدون سنسور، Flux Vector و کنترل با PG برای نیازهای مختلف سرعت در نظر گرفته شده‌اند. بنابراین روش کنترل را می‌توان بر اساس دقت موردنیاز انتخاب کرد.

کاربردهای چندموتوره

User Manual رسمی، V/f بدون PG را برای کاربردهای چندموتوره معرفی می‌کند. در این حالت چند موتور می‌توانند از یک درایو استفاده کنند. انتخاب این روش باید بر اساس مشخصات واقعی موتورها و بار انجام شود.

کاربردهای کنترل فرآیند

سری YD3000N قابلیت PID را در ساختار کنترلی خود ارائه می‌کند. بنابراین در سامانه‌های کنترل فرآیند، امکان استفاده از بازخورد و تنظیم خودکار وجود دارد.

راهنمای انتخاب اینورتر 220kW YOLICO

برای انتخاب صحیح، ابتدا توان موتور را بررسی کنید. سپس جریان نامی موتور را با جریان خروجی درایو مقایسه کنید.

برای مدل موردنظر، سازنده 220kW، 340kVA و 450A را اعلام کرده است. بنابراین بررسی پلاک موتور پیش از انتخاب نهایی ضروری است.

ولتاژ شبکه نیز اهمیت دارد. سری YD3000N کلاس 400V برای ورودی سه‌فاز 380/400/415/460V معرفی شده است. محدوده مجاز تغییرات ولتاژ ورودی +10% تا -15% است.

نوع بار را نیز مشخص کنید. بارهای مختلف به انتخاب روش کنترل متفاوت نیاز دارند. برای کنترل عمومی می‌توان از V/f استفاده کرد. برای کنترل دقیق‌تر، روش‌های برداری گزینه‌های بیشتری ارائه می‌دهند.

در کاربردهای حساس به سرعت، استفاده از PG می‌تواند مطرح باشد. البته کارت PG به‌عنوان تجهیز اختیاری معرفی شده است.

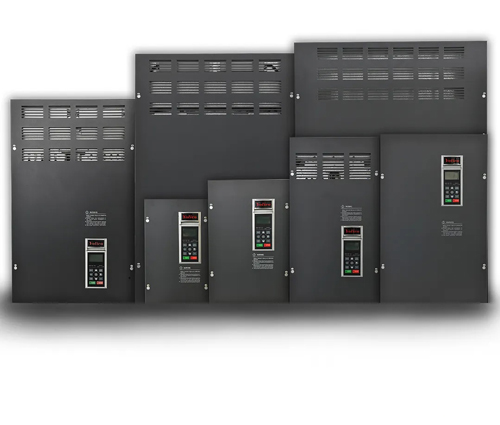

مقایسه با مدل‌های نزدیک YD3000N

در جدول رسمی YD3000N، مدل‌های نزدیک به 220kW عبارت‌اند از:

مدل	توان	ظرفیت خروجی	جریان خروجی
YD3185-T4(B)N	185kW	260kVA	340A
YD3200-T4(B)N	200kW	300kVA	380A
YD3220-T4(B)N	220kW	340kVA	450A
YD3250-T4(B)N	250kW	380kVA	470A
YD3280-T4(B)N	280kW	430kVA	530A

این مقادیر مستقیماً از جدول رسمی YD3000N استخراج شده‌اند.

جمع‌بندی اینورتر YOLICO YD3000N 220kW

اینورتر YOLICO YD3000N 220kW از سری High-Performance VFD شرکت YOLICO است. مدل رسمی قابل تطبیق برای توان 220kW، YD3220-T4(B)N است. کاتالوگ رسمی ظرفیت خروجی 340kVA و جریان نامی 450A را برای این مدل اعلام می‌کند.

این سری برای موتورهای آسنکرون طراحی شده است. همچنین کنترل V/f، کنترل برداری بدون سنسور، Flux Vector و کنترل با فیدبک PG را ارائه می‌کند. Autotuning و کنترل گشتاور نیز در User Manual رسمی معرفی شده‌اند.

برای انتخاب نهایی، توان و جریان پلاک موتور، ولتاژ شبکه و نوع بار را بررسی کنید. سپس مدل را بر اساس نیاز واقعی سیستم انتخاب کنید.

برای استعلام قیمت، موجودی و دریافت مشاوره انتخاب اینورتر YOLICO YD3000N 220kW، با کارشناسان آنتیک الکتریک تماس بگیرید.
