کلید مینیاتوری هیمل HDB3WN1C10 یک کلید حفاظتی تک پل با جریان نامی 10 آمپر و قدرت قطع 6kA با منحنی قطع C برای حفاظت مدارهای روشنایی، تجهیزات کنترلی و تابلوهای برق صنعتی و ساختمانی طراحی شده است.
4,110,000 ﷼
17
نفر در حال مشاهده این محصول هستند!
ارسال رایگان
بالای 1 میلیون
ارسال رایگان
بالای 1 میلیون
ضمانت اصلات
محصولات اورجینال
پشتیانی 24/7
مشاوره خرید محصول
تحویل فوری
سریع ترین زمان

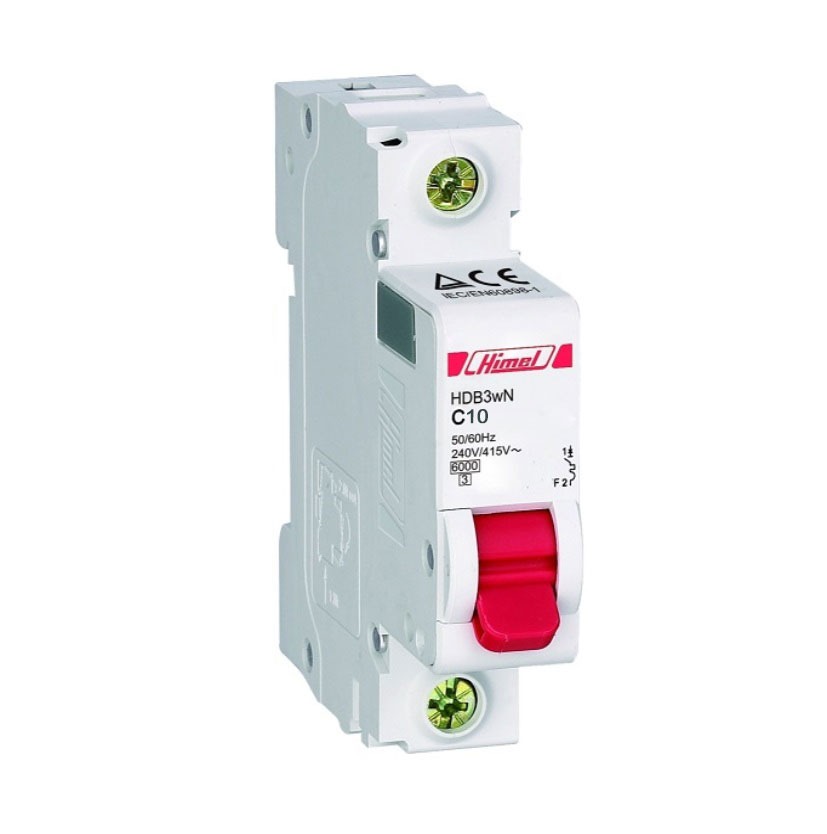

کلید مینیاتوری هیمل HDB3WN1C10 تک پل 10 آمپر 6kA
معرفی کلید مینیاتوری هیمل HDB3WN1C10
کلید مینیاتوری هیمل HDB3WN1C10 یک تجهیز حفاظتی از سری HDB3W Himel است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این مدل با ساختار تک پل (1P)، جریان نامی 10 آمپر و قدرت قطع 6kA، برای مدارهای تکفاز در پروژههای ساختمانی، صنعتی سبک و تابلوهای برق کنترلی کاربرد دارد.
کلید مینیاتوری HDB3WN1C10 با استفاده از مکانیزم حرارتی-مغناطیسی، در شرایط افزایش جریان یا بروز اتصال کوتاه، مدار را قطع کرده و از تجهیزات متصل به شبکه محافظت میکند.
طراحی مدولار این محصول باعث شده نصب آن روی ریل استاندارد DIN 35mm سریع و آسان باشد. همچنین ابعاد مناسب آن، امکان استفاده در تابلوهایی با فضای محدود را فراهم میکند.
این محصول برای کاربرانی که به دنبال یک کلید مینیاتوری هیمل 10 آمپر با قدرت قطع 6kA هستند، گزینهای استاندارد و قابل اعتماد محسوب میشود.
معرفی برند Himel و سری HDB3W
Himel یکی از برندهای شناختهشده در حوزه تجهیزات برق صنعتی و ساختمانی است.
این برند محصولاتی مانند:
- کلیدهای حفاظتی
- تجهیزات تابلو برق
- تجهیزات کنترل و توزیع برق
را برای کاربردهای صنعتی و ساختمانی تولید میکند.
تمرکز محصولات Himel بر ارائه تجهیزات استاندارد، طراحی مدولار و افزایش ایمنی سیستمهای الکتریکی است.
معرفی سری HDB3W کلیدهای مینیاتوری Himel
سری HDB3W شامل کلیدهای مینیاتوری مدولار برای حفاظت مدارهای الکتریکی است.
این خانواده در جریانهای مختلف تولید میشود تا امکان انتخاب مناسب برای پروژههای مختلف وجود داشته باشد.
مدل HDB3WN1C10 یکی از اعضای این خانواده است که با:
- جریان نامی 10 آمپر
- منحنی قطع C
- قدرت قطع 6kA
برای حفاظت مدارهای عمومی و تجهیزات الکتریکی طراحی شده است.
مشخصات فنی کلید مینیاتوری هیمل HDB3WN1C10
مشخصات الکتریکی محصول
کلید مینیاتوری Himel HDB3WN1C10 دارای مشخصات الکتریکی زیر است:
| ویژگی | مقدار |
|---|---|
| نوع محصول | کلید مینیاتوری MCB |
| برند | Himel |
| سری | HDB3W |
| مدل | HDB3WN1C10 |
| تعداد پل | 1P |
| جریان نامی | 10A |
| منحنی قطع | C |
| قدرت قطع | 6kA |
| ولتاژ کاری نامی | 240V AC |
| فرکانس کاری | 50/60Hz |
| عملکرد حفاظتی | اضافهبار و اتصال کوتاه |
| مکانیزم عملکرد | حرارتی-مغناطیسی |
مشخصات مکانیکی و نصب
| ویژگی | مقدار |
|---|---|
| نوع نصب | ریل DIN 35mm |
| ساختار | مدولار |
| درجه حفاظت | IP20 |
| عرض هر پل | 17.7mm |
| ظرفیت ترمینال | حداکثر 25mm² |
| گشتاور ترمینال | 3N.m |
| عمر مکانیکی | 25000 سیکل |
| عمر الکتریکی | 6000 سیکل |
| ابعاد | 80 × 17.7 × 78.5mm |
جدول مشخصات فنی کلید مینیاتوری Himel HDB3WN1C10
| مشخصه | مقدار |
|---|---|
| برند | Himel |
| مدل | HDB3WN1C10 |
| سری محصول | HDB3W |
| نوع تجهیز | Miniature Circuit Breaker |
| تعداد پل | تک پل (1P) |
| جریان نامی | 10 آمپر |
| منحنی قطع | C |
| قدرت قطع | 6kA |
| ولتاژ کاری | 240VAC |
| فرکانس | 50/60Hz |
| استاندارد | IEC/EN 60898-1 |
| نوع نصب | DIN Rail 35mm |
| درجه حفاظت | IP20 |
| سطح مقطع سیم | حداکثر 25mm² |
| گشتاور ترمینال | 3N.m |
| عمر مکانیکی | 25000 سیکل |
| عمر الکتریکی | 6000 سیکل |
| ابعاد | 80 × 17.7 × 78.5mm |
| GTIN | توسط سازنده اعلام نشده است |
اطلاعات شناسایی محصول (Product Identifier)
| پارامتر | مقدار |
|---|---|
| برند | Himel |
| مدل | HDB3WN1C10 |
| MPN | HDB3WN1C10 |
| SKU پیشنهادی | ANT-HIM-HDB3WN1C10-10A |
| GTIN | توسط سازنده اعلام نشده است |
مزیت رقابتی کلید مینیاتوری هیمل HDB3WN1C10
حفاظت استاندارد مدارهای الکتریکی
کلید مینیاتوری HDB3WN1C10 با عملکرد حرارتی-مغناطیسی، حفاظت مناسبی در برابر اضافهبار و اتصال کوتاه ایجاد میکند.
جریان نامی مناسب برای کاربردهای عمومی
جریان 10 آمپر این مدل، آن را برای مدارهایی با مصرف متوسط مناسب میکند.
این مدل نسبت به نمونههای 1، 2، 4 و 6 آمپر سری HDB3W ظرفیت عبور جریان بیشتری دارد.
قدرت قطع 6kA برای افزایش ایمنی
قدرت قطع 6 کیلوآمپر باعث میشود این کلید در شرایط خطای الکتریکی عملکرد قابل قبولی داشته باشد.
طراحی کمحجم و نصب آسان
ساختار یک ماژول و نصب روی ریل DIN باعث صرفهجویی در فضای تابلو برق میشود.
مناسب برای تابلوهای مدرن برق
ابعاد استاندارد و طراحی مدولار، استفاده از این محصول را در تابلوهای توزیع و کنترل آسان میکند.
مزایای کلید مینیاتوری هیمل HDB3WN1C10
کلید مینیاتوری Himel HDB3WN1C10 با طراحی استاندارد و عملکرد حفاظتی مناسب، برای استفاده در مدارهای تکفاز طراحی شده است. این مدل به دلیل ترکیب ابعاد استاندارد، قدرت قطع مناسب و نصب آسان، در پروژههای مختلف برق کاربرد دارد.
حفاظت موثر در برابر اضافهبار و اتصال کوتاه
یکی از مهمترین ویژگیهای کلید مینیاتوری هیمل HDB3WN1C10، حفاظت مدار در برابر شرایط غیرعادی جریان است.
این کلید با عملکرد حرارتی-مغناطیسی، هنگام افزایش جریان بیش از مقدار مجاز یا ایجاد اتصال کوتاه، مدار را قطع میکند.
این قابلیت باعث:
- افزایش ایمنی تجهیزات
- کاهش آسیب سیمکشی
- جلوگیری از خرابی مصرفکنندهها
میشود.
جریان نامی 10 آمپر برای مدارهای عمومی
مدل HDB3WN1C10 با جریان نامی 10A برای مدارهایی طراحی شده است که نسبت به مدلهای 1، 2، 4 و 6 آمپر نیاز به عبور جریان بیشتری دارند.
این ویژگی باعث میشود این مدل برای بسیاری از مدارهای روشنایی، کنترلی و تجهیزات الکتریکی سبک انتخاب مناسبی باشد.
قدرت قطع 6kA برای افزایش ایمنی شبکه
قدرت قطع 6 کیلوآمپر یکی از مشخصات مهم این کلید مینیاتوری است.
این مقدار نشان میدهد کلید توانایی قطع جریان اتصال کوتاه تا سطح مشخصشده را دارد و میتواند نقش حفاظتی خود را در شبکههای مناسب ایفا کند.
طراحی مدولار و نصب سریع
ساختار مدولار کلید HDB3WN1C10 باعث میشود نصب آن در تابلوهای برق بهسادگی انجام شود.
ویژگیهای نصب:
- نصب روی ریل DIN 35mm
- اشغال فضای یک ماژول
- مناسب تابلوهای مدرن
- تعمیر و نگهداری آسان
است.
عمر مکانیکی و الکتریکی مناسب
این محصول برای استفاده طولانیمدت طراحی شده است.
طبق مشخصات سری HDB3W:
- عمر مکانیکی: 25000 سیکل
- عمر الکتریکی: 6000 سیکل
اعلام شده است.
کاربردهای کلید مینیاتوری هیمل HDB3WN1C10
کلید مینیاتوری HDB3WN1C10 در مدارهایی استفاده میشود که نیاز به حفاظت استاندارد در برابر اضافهبار و اتصال کوتاه دارند.
استفاده در تابلوهای برق ساختمانی
این مدل برای تابلوهای توزیع برق ساختمانها مناسب است.
کاربردهای رایج:
- مدار روشنایی
- مدار پریزهای عمومی
- تجهیزات کممصرف
- تابلوهای واحدهای اداری و تجاری
استفاده در تابلوهای برق صنعتی
در محیطهای صنعتی، بسیاری از تجهیزات جانبی نیازمند حفاظت مستقل هستند.
کلید مینیاتوری هیمل HDB3WN1C10 میتواند برای حفاظت موارد زیر استفاده شود:
- مدار فرمان
- تجهیزات کنترلی
- منابع تغذیه کوچک
- تجهیزات جانبی تابلو
کاربرد در سیستمهای اتوماسیون صنعتی
در تابلوهای PLC و کنترل صنعتی، حفاظت تجهیزات حساس اهمیت زیادی دارد.
این محصول میتواند برای حفاظت:
- ورودیهای کنترلی
- تجهیزات ابزار دقیق
- مدارهای فرمان
استفاده شود.
کاربرد در پروژههای تأسیسات الکتریکی
در پروژههای تأسیسات، انتخاب کلید حفاظتی مناسب اهمیت زیادی دارد.
مدل HDB3WN1C10 برای پروژههایی با مدارهای تکفاز و جریان 10 آمپر کاربرد دارد.
موارد استفاده صنعتی و پروژهای کلید مینیاتوری هیمل HDB3WN1C10
تابلوهای توزیع برق
در تابلوهای توزیع، هر مدار باید حفاظت مستقل داشته باشد.
این مدل میتواند برای حفاظت خطوط فرعی برق استفاده شود.
تابلوهای کنترل ماشینآلات
ماشینآلات صنعتی دارای مدارهای کنترلی متنوع هستند.
کلید HDB3WN1C10 میتواند از بخشهای کمتوان سیستم کنترل محافظت کند.
پروژههای ساختمانی و تجاری
در ساختمانهای اداری، فروشگاهی و تجاری، این کلید برای حفاظت مدارهای عمومی کاربرد دارد.
سیستمهای برق اضطراری
در برخی تابلوهای برق اضطراری، مدارهای کمتوان نیاز به حفاظت جداگانه دارند.
این محصول میتواند در چنین بخشهایی مورد استفاده قرار گیرد.
راهنمای انتخاب کلید مینیاتوری هیمل HDB3WN1C10
برای انتخاب صحیح کلید مینیاتوری باید چند عامل اصلی بررسی شود.
انتخاب بر اساس جریان مصرفی
مدل HDB3WN1C10 دارای جریان نامی 10 آمپر است.
بنابراین باید زمانی انتخاب شود که جریان کاری مدار با این مقدار هماهنگ باشد.
انتخاب جریان بالاتر یا پایینتر بدون محاسبه میتواند باعث عملکرد نامناسب سیستم شود.
انتخاب بر اساس منحنی قطع C
منحنی C برای مدارهایی مناسب است که جریان راهاندازی متوسط دارند.
این منحنی معمولاً در موارد زیر استفاده میشود:
- مدارهای عمومی
- تجهیزات الکتریکی
- بارهای القایی سبک
بررسی تعداد پل
این مدل دارای ساختار:
1P (تک پل)
است.
برای مدارهای تکفاز که نیاز به حفاظت یک مسیر دارند، مناسب است.
مقایسه با مدلهای مشابه سری HDB3W
| مدل | جریان نامی | قدرت قطع | کاربرد |
|---|---|---|---|
| HDB3WN1C4 | 4A | 6kA | مدارهای کممصرف |
| HDB3WN1C6 | 6A | 6kA | مدارهای سبک |
| HDB3WN1C10 | 10A | 6kA | مدارهای عمومی و صنعتی سبک |
| HDB3WN1C16 | 16A | 6kA | مدارهای با جریان بالاتر |
جمعبندی نهایی کلید مینیاتوری هیمل HDB3WN1C10
کلید مینیاتوری Himel HDB3WN1C10 یک تجهیز حفاظتی تک پل با جریان نامی 10 آمپر و قدرت قطع 6kA است.
این محصول با داشتن:
- عملکرد حرارتی-مغناطیسی
- منحنی قطع C
- نصب آسان روی ریل DIN
- طراحی مدولار
- حفاظت در برابر اضافهبار و اتصال کوتاه
گزینهای مناسب برای تابلوهای برق ساختمانی، صنعتی سبک و سیستمهای کنترلی محسوب میشود.
اگر پروژه شما به یک کلید مینیاتوری هیمل 10 آمپر با قدرت قطع 6kA نیاز دارد، مدل HDB3WN1C10 میتواند انتخابی استاندارد و اقتصادی برای حفاظت مدار باشد.
.
