کلید مینیاتوری هیمل HDB3WN1C2050D برای حفاظت مدارهای الکتریکی طراحی شده است. همچنین این محصول دارای جریان نامی 20 آمپر و قدرت قطع 6kA است. به همین دلیل این مدل برای تابلوهای برق ساختمانی، تجاری و صنعتی گزینهای مناسب محسوب میشود. علاوه بر این، طراحی مدولار آن نصب روی ریل DIN را سادهتر میکند.
4,330,000 ﷼
20
نفر در حال مشاهده این محصول هستند!
ارسال رایگان
بالای 1 میلیون
ارسال رایگان
بالای 1 میلیون
ضمانت اصلات
محصولات اورجینال
پشتیانی 24/7
مشاوره خرید محصول
تحویل فوری
سریع ترین زمان

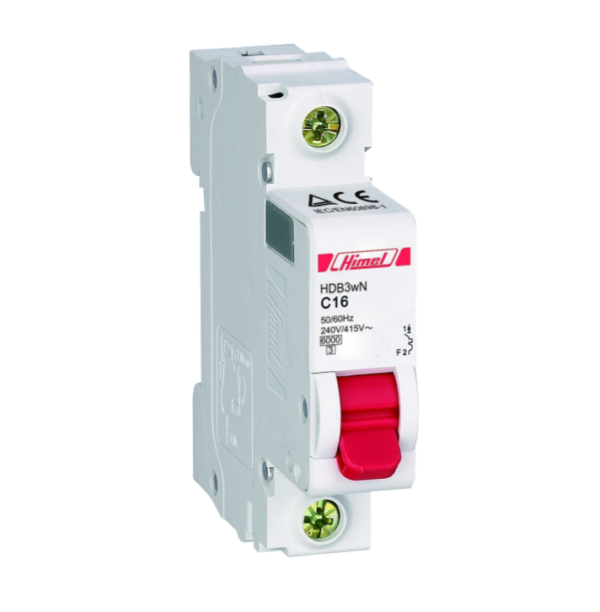

کلید مینیاتوری هیمل HDB3WN1C2050D تک پل 20 آمپر 6kA
معرفی کلید مینیاتوری هیمل HDB3WN1C2050D
کلید مینیاتوری هیمل HDB3WN1C2050D یکی از محصولات سری HDB3W برند Himel است که برای حفاظت مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه طراحی شده است.
این مدل با ساختار تک پل (1P)، جریان نامی 20 آمپر و قدرت قطع 6 کیلوآمپر، گزینهای مناسب برای مدارهای تکفاز در پروژههای ساختمانی، تجاری و صنعتی سبک محسوب میشود.
ویژگی مهم این مدل، طراحی برای شرایط دمایی 50 درجه سانتیگراد است که امکان استفاده مطمئنتر در محیطهایی با دمای کاری بالاتر را فراهم میکند.
کلید مینیاتوری HDB3WN1C2050D از مکانیزم حرارتی-مغناطیسی استفاده میکند. این مکانیزم در زمان افزایش غیرمجاز جریان یا اتصال کوتاه، مدار را قطع کرده و از تجهیزات الکتریکی محافظت میکند.
معرفی برند Himel و سری HDB3W
برند Himel در تجهیزات حفاظتی برق
Himel یکی از برندهای فعال در زمینه تجهیزات برق صنعتی و ساختمانی است.
محصولات این برند شامل:
- کلیدهای حفاظتی
- تجهیزات تابلو برق
- تجهیزات توزیع انرژی
- تجهیزات کنترل و اتوماسیون
است.
تمرکز اصلی محصولات Himel، ارائه تجهیزات استاندارد برای افزایش ایمنی و قابلیت اطمینان سیستمهای الکتریکی است.
سری HDB3W کلیدهای مینیاتوری هیمل
سری HDB3W شامل کلیدهای مینیاتوری مدولار با قابلیت نصب روی ریل DIN است.
این سری برای کاربردهای مختلف با جریانهای متفاوت تولید شده است.
مدل HDB3WN1C2050D نسخهای از این خانواده است که علاوه بر مشخصات حفاظتی استاندارد، برای شرایط دمایی 50 درجه سانتیگراد ارائه شده است.
مشخصات فنی کلید مینیاتوری Himel HDB3WN1C2050D
مشخصات الکتریکی محصول
کلید مینیاتوری هیمل HDB3WN1C2050D دارای مشخصات زیر است:
- جریان نامی: 20 آمپر
- تعداد پل: یک پل
- منحنی قطع: C
- قدرت قطع: 6kA
- ولتاژ کاری: 240V AC
- فرکانس: 50/60Hz
این مشخصات باعث میشود محصول برای حفاظت مدارهای تکفاز مناسب باشد.
جدول مشخصات فنی کلید مینیاتوری هیمل HDB3WN1C2050D
| پارامتر | مقدار |
|---|---|
| برند | Himel |
| مدل | HDB3WN1C2050D |
| سری محصول | HDB3W |
| نوع تجهیز | Miniature Circuit Breaker |
| تعداد پل | 1P |
| جریان نامی | 20A |
| منحنی قطع | C |
| قدرت قطع | 6kA |
| ولتاژ کاری | 240V AC |
| فرکانس | 50/60Hz |
| ولتاژ ضربه قابل تحمل | 4kV |
| ولتاژ تست دیالکتریک | 2kV |
| نوع حفاظت | اضافهبار و اتصال کوتاه |
| نصب | ریل DIN 35mm |
| درجه حفاظت | IP20 |
| عمر مکانیکی | 25000 سیکل |
| عمر الکتریکی | 6000 سیکل |
| ظرفیت اتصال سیم | تا 25mm² |
| گشتاور ترمینال | 3N.m |
| ابعاد | 80×17.7×78.5mm |
| وزن | توسط سازنده اعلام نشده است |
| GTIN | توسط سازنده اعلام نشده است |
مزایای کلید مینیاتوری هیمل HDB3WN1C2050D
مناسب برای شرایط دمایی 50 درجه سانتیگراد
این مدل برای استفاده در شرایطی طراحی شده است که دمای محیط اهمیت بیشتری دارد.
پسوند 50D نشاندهنده نسخه دمایی این محصول است.
حفاظت دوگانه حرارتی و مغناطیسی
کلید HDB3WN1C2050D از دو عملکرد حفاظتی استفاده میکند:
- حفاظت حرارتی در برابر اضافهبار
- حفاظت مغناطیسی در برابر اتصال کوتاه
این ویژگی ایمنی مدار را افزایش میدهد.
قدرت قطع 6 کیلوآمپر
قدرت قطع 6kA امکان قطع جریانهای خطای بالا را فراهم میکند.
این ویژگی برای تابلوهای برق توزیع اهمیت زیادی دارد.
نصب آسان روی ریل DIN
طراحی مدولار محصول باعث میشود نصب آن در تابلو برق سریع و ساده باشد.
طول عمر مناسب در کاربری صنعتی
عمر مکانیکی 25000 سیکل و عمر الکتریکی 6000 سیکل، دوام مناسبی برای استفادههای مداوم ایجاد میکند.
کاربردهای کلید مینیاتوری Himel HDB3WN1C2050D
تابلوهای برق ساختمانی
کاربرد در:
- مدار روشنایی
- پریزهای برق
- تجهیزات تکفاز
تابلوهای توزیع صنعتی
این مدل برای حفاظت مسیرهای الکتریکی در تابلوهای توزیع کاربرد دارد.
تجهیزات کنترلی و جانبی
در مدارهای کمکی تجهیزات صنعتی نیز میتوان از این کلید استفاده کرد.
موارد استفاده صنعتی و پروژهای
پروژههای ساختمانی
مناسب برای:
- ساختمانهای اداری
- واحدهای تجاری
- پروژههای مسکونی
ماشینآلات صنعتی
برای حفاظت مدارهای جانبی ماشینآلات و تجهیزات کنترلی کاربرد دارد.
تابلوهای برق کارخانهها
در تابلوهای توزیع داخلی کارخانهها، این مدل میتواند برای حفاظت مسیرهای تکفاز استفاده شود.
راهنمای انتخاب کلید مینیاتوری HDB3WN1C2050D
انتخاب بر اساس جریان مصرفی
قبل از انتخاب کلید باید جریان مصرفکننده بررسی شود.
مدل 20 آمپر برای مدارهایی مناسب است که جریان کاری آنها با این مقدار هماهنگ باشد.
انتخاب منحنی C
منحنی C برای بارهایی مناسب است که جریان راهاندازی متوسط دارند.
کاربردهای معمول:
- تجهیزات عمومی
- موتورهای کوچک
- بارهای القایی سبک
مقایسه با مدلهای مشابه Himel HDB3W
| مدل | جریان | قدرت قطع | ویژگی |
|---|---|---|---|
| HDB3WN1C1650D | 16A | 6kA | نسخه 16 آمپر |
| HDB3WN1C2050D | 20A | 6kA | نسخه 20 آمپر دمای 50°C |
| HDB3WN1C2550D | 25A | 6kA | جریان بالاتر |
جمعبندی نهایی کلید مینیاتوری هیمل HDB3WN1C2050D
کلید مینیاتوری Himel HDB3WN1C2050D یک کلید حفاظتی تک پل با جریان نامی 20 آمپر، منحنی قطع C و قدرت قطع 6kA است. به همین دلیل این مدل برای حفاظت مطمئن مدارهای الکتریکی در برابر اضافهبار و اتصال کوتاه کاربرد گستردهای دارد.
علاوه بر این، قابلیت کار در شرایط دمایی 50 درجه سانتیگراد، طراحی مدولار و نصب آسان روی ریل DIN باعث شده است این محصول برای تابلوهای برق ساختمانی، تجاری و صنعتی گزینهای مناسب باشد. همچنین عملکرد حرارتی-مغناطیسی آن، سطح ایمنی مدار را افزایش میدهد.
در نتیجه، اگر به دنبال یک کلید مینیاتوری با کیفیت، قدرت قطع مناسب و عملکرد پایدار هستید، مدل HDB3WN1C2050D هیمل میتواند انتخابی کاربردی برای پروژههای برق و تجهیزات حفاظتی باشد. برای خرید کلید مینیاتوری هیمل اصل و دریافت مشاوره فنی، میتوانید این مدل را در آنتیک الکتریک بررسی کنید.
.
