توضیحات

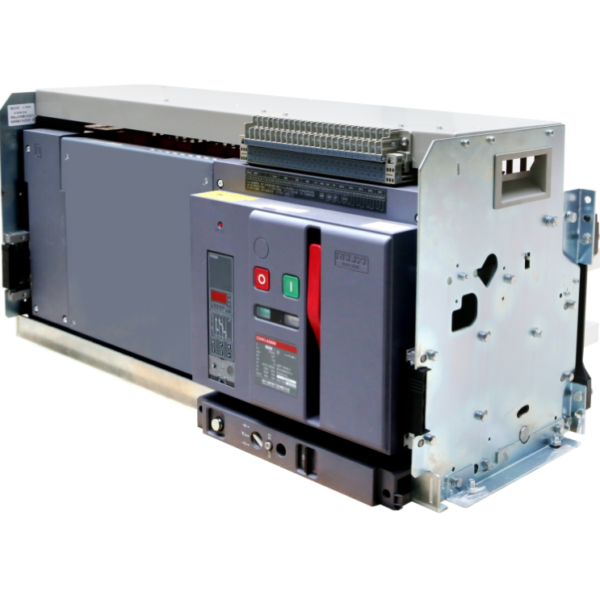

ویژگی اصلی کلید هوایی سه پل 5000 آمپر کشویی (120KA) (LSIG+A/V/P/H METER) سری سه HDW363M503DH5556H
محدوده محصول
HDW3
نوع محصول یا جزء
مدار شکن هوا
اندازه قاب
6300AF
[Icu] ظرفیت شکست نهایی
120 کیلو آمپر در بار 400 ولت
85 کیلو آمپر در بار 690 ولت
[ICS] دارای رتبه بندی ظرفیت شکست خدمات
100 kA در 400 V
75 kA در 690 V
[Icw] دارای امتیاز جریان مقاومت کوتاه مدت
85 کیلو آمپر در 400 ولت مدت زمان: 1 ثانیه
75 کیلو آمپر در 690 ولت مدت زمان: 1 ثانیه
ویژگی مکمل کلید هوایی سه پل 5000 آمپر کشویی (120KA) (LSIG+A/V/P/H METER) سری سه HDW363M503DH5556H
[در] جریان نامی
5000 A
توضیحات قطب
3P
حالت نصب
بیرون کشیدن
نحوه ی قرار گرفتن
افقی
نوع آزادسازی ولتاژ
بدون مکانیزم موتور، آزادسازی بسته شدن، رهاسازی شنت و آزادسازی ولتاژ پایین
حداکثر زمان حرکت
25 میلیثانیه
حداکثر زمان پاسخ به بسته شدن
70 میلیثانیه
ترکیب تماس کمکی
6 NO + 6 NC
سازگاری محصول
کنترل کننده هوشمند سری iTR326H حفاظت پیشرفته
ارتفاع
441.5 میلی متر
عرض
815 میلی متر
عمق
508 میلی متر
وزن خالص
233 کیلوگرم
