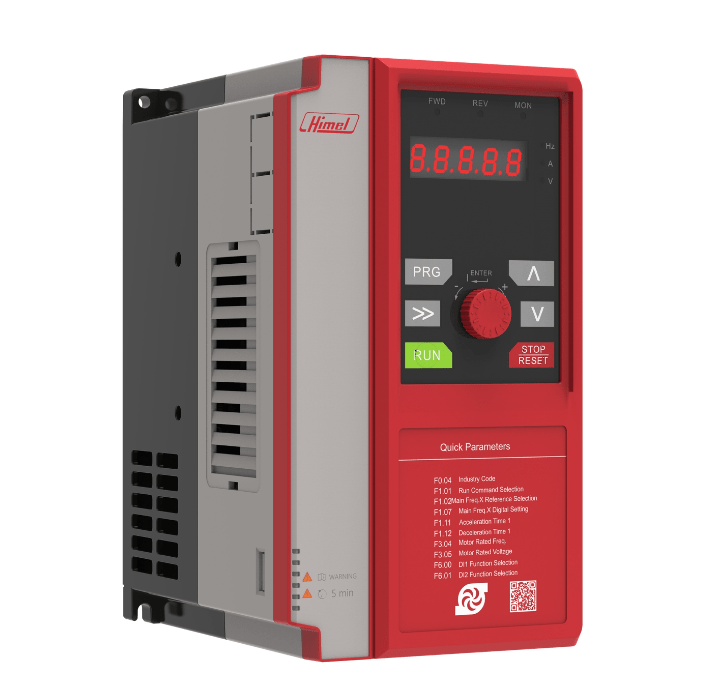

ویژگی اصلی کنترل دور 380 ولت 11 کیلووات سه فاز SMART PUMP HAVSP4T0110P
محدوده محصول
SMART-Pump
نوع محصول یا جزء
درایو با سرعت متغیر
کاربرد خاص محصول
چیلر
فن پمپ
تعداد فازهای شبکه
3 فاز
[ما] ولتاژ منبع تغذیه نامی
380…440 ولت – 15…10 %
فرکانس عرضه
50…60 هرتز
قدرت موتور کیلووات
11 کیلو وات برای کار معمولی
قدرت موتور اسب بخار
15 اسب بخار برای کار معمولی
حداکثر جریان گذرا
30 A در طول 1 دقیقه (وظیفه عادی)
37.5 A در طول 1 ثانیه (وظیفه عادی)
45 A در طول 0 ثانیه (وظیفه عادی)
مشخصات کنترل موتور ناهمزمان
کنترل برداری بدون حسگر (SVC)
نسبت ولتاژ/فرکانس (V/f)
فرکانس خروجی درایو سرعت
0…599 هرتز
جریان خروجی پیوسته
25 A
فیلتر EMC
فیلتر EMC کلاس C3
ویژگی مکمل کنترل دور 380 ولت 11 کیلووات سه فاز SMART PUMP HAVSP4T0110P
مقصد محصول
موتورهای آسنکرون
عملکرد موجود است
کنترل چند پمپی
حفاظت از کارکرد خشک
ماشین حساب انرژی/جریان
محافظت در برابر سرما و تراکم
تمیز کردن پمپ
حالت نادیده گرفتن آتش
حالت صرفه جویی در انرژی
نوع خنک کننده
پنکه
پروتکل پورت ارتباطی
مدباس
حلقه تنظیم
تنظیم کننده PID قابل تنظیم با حالت خواب
رمپ های شتاب و کاهش سرعت
قابل تنظیم خطی به طور جداگانه از 0.01 تا 3600 ثانیه
وضوح فرکانس
ورودی دیجیتال: 0.005/50 هرتز
ورودی آنالوگ: 0.05/50 هرتز
شماره ورودی آنالوگ
2
نوع ورودی آنالوگ
ولتاژ AI1: 0…10 ولت، امپدانس: 100 کیلو اهم، وضوح 0.01 ولت
جریان AI1: 0…20 میلی آمپر، امپدانس: 500 اهم، وضوح 0.02 میلی آمپر
ولتاژ AI2: 0…10 ولت، امپدانس: 100 کیلو اهم رزولوشن 0.01 ولت
AI2 جریان: 0…20 میلی آمپر، امپدانس: 500 اهم، وضوح 0.02 میلی آمپر
شماره ورودی گسسته
5
نوع ورودی گسسته
قابل برنامه ریزی (DI1…DI5)
قابل برنامه ریزی به عنوان ورودی پالس (DI5)
شماره خروجی آنالوگ
2
نوع خروجی آنالوگ
ولتاژ/جریان AO1: 0…20 میلی آمپر یا 0…10 ولت
AO2 ولتاژ/جریان: 0…20 میلی آمپر یا 0…10 ولت
شماره خروجی گسسته
3
نوع خروجی گسسته
منطق رله قابل تنظیم 250 ولت (5 A) برای مدار خروجی رله NO
منطق رله قابل تنظیم 250 ولت (3 A) برای مدار خروجی رله NC
منطق رله قابل تنظیم 24 ولت DC (3 A) برای مدار خروجی رله NO
قابل تنظیم منطق رله 24 ولت DC ( 3 الف) برای مدار خروجی رله NC
کلکتور باز 9…30 ولت (50 میلی آمپر)
کلکتور باز 9…30 ولت (50 میلی آمپر) برای خروجی پالس
فرکانس خروجی
50 کیلوهرتز برای خروجی پالس در DO2
نوع نمایش
5 رقم 7 بخش برای 38 پارامتر
برنامه کاربردی دستگاه
کنترل سرعت
ترکیب دستگاه
واحد شکستن توکار
نوع نصب
داخلی خارجی
نوع کنترل
دستی با استفاده از صفحه کلید
استفاده از ترمینال کنترل
استفاده از پورت سریال
نصب دستگاه
فلنج
محفظه دیواری
دقت سرعت
+/- 0.1٪ سرعت اسمی
نوع حفاظت
اثر چکش
اضافه جریان
اضافه
ولتاژ کم ولتاژ
گرمای
بیش از حد اضافه بار
اتصال کوتاه
ویژگی محیطی کنترل دور 380 ولت 11 کیلووات سه فاز SMART PUMP HAVSP4T0110P
رطوبت نسبی
0…95٪ بدون تراکم
دمای هوای محیط برای ذخیره سازی
-20…60 درجه سانتیگراد
برچسب های کیفیت
CE
ارتفاع عملیاتی
<= 1000 متر
درجه حفاظت IP
IP20
دمای هوای محیط برای عملیات
-10…40 درجه سانتیگراد
ویژگی محیطی
مقاوم در برابر
گرد و غبار بدون گاز خورنده
مقاوم در برابر روغن و بخار
مقاومت در برابر لرزش
5.9 متر بر ثانیه
