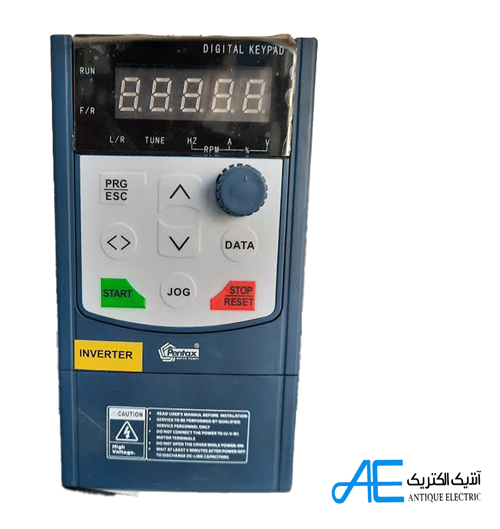

اینورتر پنتاکس DSI-200-1K5G1 تکفاز 1.5 کیلووات

معرفی کامل اینورتر پنتاکس DSI-200

اینورتر پنتاکس DSI-200-1K5G1 یکی از مدل‌های تکفاز سری DSI-200 است. دفترچه فنی این سری، مدل 1K5G1 را برای موتور با توان تطبیق‌یافته 1.5 کیلووات معرفی می‌کند. همچنین مدل موردنظر ورودی تکفاز AC 220V با فرکانس 50/60Hz دارد.

این درایو جریان ورودی 14 آمپر و جریان خروجی 7 آمپر دارد. ظرفیت ظاهری مدل نیز 3.0 kVA است. بنابراین هنگام انتخاب درایو، باید جریان و توان واقعی موتور را نیز بررسی کنید.

سری DSI-200 یک اینورتر کنترل برداری برای کاربردهای ساده و عمومی است. کاتالوگ این سری، کاربردهایی مانند پمپ، فن، بوستر پمپ، نوار نقاله، کمپرسورهای کوچک و ماشین‌آلات بسته‌بندی را معرفی می‌کند.

مزیت‌های درایو PENTAX DSI-200

اینورتر پنتاکس DSI-200-1K5G1 از قابلیت‌های کنترلی سری DSI-200 استفاده می‌کند. مهم‌ترین قابلیت‌های مستند این سری شامل موارد زیر است:

• کنترل برداری بدون سنسور SVC
• کنترل FVC
• کنترل V/F
• حداکثر فرکانس 500 هرتز
• فرکانس حامل 0.8 تا 12 کیلوهرتز
• کنترل PID داخلی
• Simple PLC
• کنترل سرعت چندمرحله‌ای
• ارتباط استاندارد RS-485
• ورودی پالس پرسرعت
• ورودی‌های دیجیتال و آنالوگ
• خروجی‌های رله، دیجیتال و آنالوگ
• عملکردهای حفاظتی مختلف

علاوه بر این، سازنده طراحی فشرده و نصب ساده را از مزایای سری DSI-200 معرفی می‌کند.

کاربردهای اینورتر تکفاز پنتاکس

کاتالوگ سری DSI-200 این درایو را برای کاربردهای ساده و عمومی صنعتی معرفی می‌کند. این سری در تجهیزات مختلف کاربرد دارد. برای نمونه، سازنده موارد زیر را ذکر می‌کند:

• سیستم‌های پمپ و فن
• بوستر پمپ
• نوار نقاله
• کمپرسورهای کوچک
• ماشین‌آلات بسته‌بندی
• ماشین‌آلات صنایع غذایی
• برخی تجهیزات صنعتی

بااین‌حال، انتخاب نهایی باید بر اساس مشخصات موتور انجام شود. بنابراین پیش از خرید، توان و جریان پلاک موتور را بررسی کنید.

مشخصات فنی اینورتر PENTAX DSI-200-1K5G1

مدل DSI-200-1K5G1 ورودی تکفاز 220 ولت دارد. فرکانس ورودی نیز 50/60 هرتز است. دفترچه فنی جریان ورودی این مدل را 14.0 آمپر ثبت می‌کند. همچنین جریان خروجی مدل به 7.0 آمپر می‌رسد. توان موتور تطبیق‌یافته نیز 1.5 کیلووات است.

ظرفیت ظاهری این مدل 3.0 kVA است. همچنین جدول محصولات سری، مدل DSI-200-1K5G1 را در گروه ورودی تکفاز 220 ولت قرار می‌دهد.

جدول مشخصات فنی

اطلاعات مدل و مقادیر نامی از جدول محصولات DSI-200 استخراج شده‌اند. سایر مشخصات از بخش اطلاعات فنی و محیطی دفترچه همین سری گرفته شده‌اند.

روش‌های کنترل درایو پنتاکس

کنترل برداری و V/F

سری DSI-200 سه روش SVC، FVC و V/F را در بخش کنترل معرفی می‌کند. بنابراین کاربر می‌تواند روش مناسب را با توجه به نیاز سیستم انتخاب کند.

در حالت SVC، دفترچه گشتاور راه‌اندازی 150% در فرکانس 0.5 هرتز را برای مدل‌های G-Type ذکر می‌کند. همچنین محدوده سرعت کنترل برداری حلقه‌باز به 1:100 می‌رسد.

تنظیم فرکانس

اینورتر از روش‌های مختلف تنظیم فرکانس پشتیبانی می‌کند. دفترچه روش دیجیتال، ولتاژ آنالوگ، جریان آنالوگ، پالس و ارتباط را معرفی می‌کند.

همچنین حداکثر فرکانس در کنترل برداری و V/F به 500 هرتز می‌رسد. فرکانس حامل نیز بین 0.8 تا 12 کیلوهرتز قابل تنظیم است.

قابلیت‌های کنترلی و ارتباطی

کنترل PID و Simple PLC

سری DSI-200 کنترل PID داخلی را ارائه می‌کند. همچنین Simple PLC امکان اجرای توالی‌های کنترلی را فراهم می‌کند. دفترچه قابلیت کنترل سرعت چندمرحله‌ای تا 16 مرحله را نیز ثبت کرده است.

ارتباط RS-485

اینورتر به ارتباط استاندارد RS-485 مجهز است. بنابراین سیستم می‌تواند از ارتباط سریال برای کنترل و تبادل اطلاعات استفاده کند.

ورودی و خروجی‌ها

سری DSI-200 پنج ورودی دیجیتال دارد. یکی از این ورودی‌ها از پالس پرسرعت تا 100 کیلوهرتز پشتیبانی می‌کند.

همچنین دو ورودی آنالوگ در نظر گرفته شده است. یکی از ورودی‌ها سیگنال 0 تا 10 ولت یا 0 تا 20 میلی‌آمپر را دریافت می‌کند.

در بخش خروجی نیز سری DSI-200 دو خروجی آنالوگ، یک خروجی دیجیتال، دو خروجی رله و یک خروجی پالس ارائه می‌کند.

حفاظت‌های اینورتر

سری DSI-200 مجموعه‌ای از عملکردهای حفاظتی را ارائه می‌کند. دفترچه موارد زیر را برای این سری ذکر می‌کند:

• حفاظت اتصال کوتاه موتور هنگام راه‌اندازی
• حفاظت قطع فاز خروجی
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت افزایش دما
• حفاظت اضافه‌بار

در نتیجه، هنگام نصب و راه‌اندازی باید دستورالعمل‌های ایمنی و سیم‌کشی سازنده را رعایت کنید.

ابعاد و شرایط محیطی

دفترچه فنی ابعاد گروه مدل‌های DSI-200-K40G1 تا DSI-200-2K2G1 را 84 × 170 × 127 میلی‌متر ثبت می‌کند. قطر سوراخ نصب نیز 5.7 میلی‌متر است.

دمای محیط کاری باید بین 10- تا 40+ درجه سانتی‌گراد باشد. در محدوده 40 تا 50 درجه سانتی‌گراد، سازنده استفاده با کاهش ظرفیت را توصیه می‌کند.

رطوبت محیط باید کمتر از 95 درصد RH باشد. همچنین محیط نباید شرایط میعان داشته باشد. ارتفاع استاندارد نصب نیز کمتر از 1000 متر است.

راهنمای انتخاب مدل DSI-200-1K5G1

بررسی توان موتور

مدل DSI-200-1K5G1 برای موتور با توان تطبیق‌یافته 1.5 کیلووات در جدول سازنده قرار دارد. بنابراین توان موتور را پیش از انتخاب بررسی کنید.

بررسی جریان موتور

توان موتور تنها معیار انتخاب نیست. جریان نامی موتور نیز اهمیت دارد. بنابراین جریان پلاک موتور را با جریان خروجی درایو مقایسه کنید.

بررسی ولتاژ شبکه

مدل 1K5G1 ورودی تکفاز AC 220V دارد. فرکانس ورودی نیز 50/60Hz است. بنابراین مشخصات شبکه برق را پیش از نصب بررسی کنید.

بررسی نوع کاربرد

سازنده DSI-200 را برای کاربردهای عمومی مانند پمپ، فن، نوار نقاله و ماشین‌آلات بسته‌بندی معرفی می‌کند. بااین‌حال، انتخاب نهایی به شرایط واقعی موتور و سیستم بستگی دارد.

نکات مهم نصب و استفاده

نصب و سیم‌کشی اینورتر باید توسط فرد متخصص انجام شود. همچنین پیش از کار روی دستگاه، برق ورودی را قطع کنید.

برای نصب صحیح، موارد زیر را بررسی کنید:

• ولتاژ ورودی را کنترل کنید.
• جریان موتور را بررسی کنید.
• اتصال زمین را طبق دستورالعمل انجام دهید.
• سیم‌های ورودی و خروجی را صحیح متصل کنید.
• پیش از تعمیر، برق را قطع کنید.
• پیش از سرویس، تخلیه خازن‌ها را بررسی کنید.
• دستورالعمل‌های ایمنی دفترچه را رعایت کنید.

دفترچه تأکید می‌کند که پس از قطع برق، برای انجام تعمیرات باید حداقل 10 دقیقه صبر کرد تا شارژ باقی‌مانده خازن‌ها تخلیه شود.

جمع‌بندی

اینورتر پنتاکس DSI-200-1K5G1 یک مدل تکفاز با توان موتور تطبیق‌یافته 1.5 کیلووات است. این مدل ورودی AC 220V با فرکانس 50/60Hz دارد. همچنین جریان ورودی آن 14 آمپر و جریان خروجی آن 7 آمپر است.

در کنار مشخصات نامی، سری DSI-200 کنترل SVC، FVC و V/F، کنترل PID، Simple PLC، ارتباط RS-485 و ورودی پالس پرسرعت را ارائه می‌کند. همچنین سازنده این سری را برای کاربردهای عمومی و ساده صنعتی معرفی می‌کند.

برای خرید اینورتر PENTAX DSI-200-1K5G1، ابتدا توان و جریان موتور را بررسی کنید. سپس ولتاژ شبکه و شرایط کاری را با مشخصات مدل تطبیق دهید.
