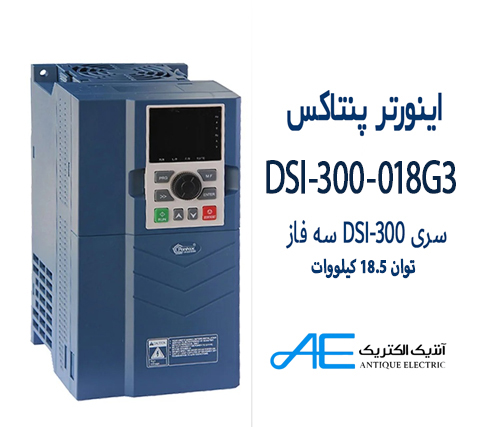

اینورتر پنتاکس DSI-300-018G3 یک درایو فرکانس متغیر سه فاز از سری DSI-300 است. این مدل توان نامی 18.5 کیلووات و جریان خروجی نامی 37 آمپر دارد. ورودی آن سه فاز 380 ولت با فرکانس 50/60 هرتز است و برای کنترل موتور در ساختار سری DSI-300 ارائه میشود.
836,990,000 ﷼
11
نفر در حال مشاهده این محصول هستند!
ارسال رایگان
بالای 1 میلیون
ارسال رایگان
بالای 1 میلیون
ضمانت اصلات
محصولات اورجینال
پشتیانی 24/7
مشاوره خرید محصول
تحویل فوری
سریع ترین زمان
معرفی کامل اینورتر پنتاکس DSI-300-018G3
اینورتر پنتاکس DSI-300-018G3 یکی از مدلهای سه فاز سری DSI-300 است. راهنمای کاربر این سری، DSI-300 را یک اینورتر کنترل برداری با عملکرد بالا معرفی میکند. این خانواده از الگوریتم کنترل جریان برای کنترل موتورهای القایی استفاده میکند.
مدل DSI-300-018G3 توان نامی 18.5 کیلووات دارد. جریان خروجی نامی این مدل 37 آمپر است. ورودی مدلهای سه فاز سری نیز 380 ولت با فرکانس 50/60 هرتز اعلام شده است.
مزیت رقابتی
مهمترین ویژگی اینورتر پنتاکس DSI-300-018G3، ترکیب توان 18.5 کیلووات و جریان خروجی 37 آمپر است. این مدل در بخش اینورترهای سه فاز 380 ولت سری DSI-300 قرار دارد.
ساختار کنترلی DSI-300 برای کنترل برداری طراحی شده است. راهنمای سری، کنترل جریان و قابلیتهای کنترلی مختلف را برای این خانواده تشریح میکند.
ویژگیهای اصلی اینورتر
اینورتر پنتاکس DSI-300-018G3 بر اساس اطلاعات مستند سری DSI-300، ویژگیهای زیر را دارد:
- توان نامی 18.5 کیلووات
- جریان ورودی 41.9 آمپر
- جریان خروجی نامی 37 آمپر
- ورودی سه فاز 380 ولت
- فرکانس ورودی 50/60 هرتز
- کنترل برداری
- کنترل V/F
- کنترل PID
- ارتباط RS485
- پشتیبانی از Modbus
- ورودیهای آنالوگ
- ورودیهای دیجیتال
- خروجیهای کنترلی
مشخصات مدل در جدول سری و قابلیتهای کنترلی در راهنمای DSI-300 ثبت شدهاند.
کاربرد کلی
اینورتر سه فاز پنتاکس DSI-300-018G3 برای کنترل موتورهای سه فاز استفاده میشود. راهنمای سری، کاربرد اختصاصی این مدل را برای یک ماشین مشخص اعلام نکرده است.
بنابراین، انتخاب درایو باید با توجه به توان و جریان پلاک موتور انجام شود. همچنین شرایط کاری موتور باید با تنظیمات اینورتر هماهنگ باشد.
مشخصات فنی اینورتر پنتاکس DSI-300-018G3
راهنمای DSI-300، مدل DSI-300-018G3 را با توان 18.5 کیلووات و جریان خروجی 37 آمپر معرفی میکند. جدول سری همچنین موتور سازگار را 18 کیلووات و 25 اسب بخار ثبت کرده است.
| مشخصه | مقدار |
|---|---|
| برند | PENTAX |
| سری | DSI-300 |
| مدل | DSI-300-018G3 |
| نوع محصول | اینورتر / Frequency Inverter |
| نوع تغذیه | سه فاز |
| ولتاژ ورودی | 380V AC |
| فرکانس ورودی | 50/60Hz |
| توان نامی | 18.5kW |
| جریان ورودی | 41.9A |
| جریان خروجی نامی | 37A |
| موتور سازگار | 18kW / 25HP |
| کنترل موتور | کنترل برداری / V/F |
| کنترل PID | دارد |
| ارتباط سریال | RS485 |
| پروتکل ارتباطی | Modbus |
| فرکانس خروجی | 0.01 تا 320Hz |
| ولتاژ خروجی | توسط سازنده در منبع بررسیشده بهصورت مقدار مستقل برای این مدل اعلام نشده است |
| کشور سازنده | توسط سازنده اعلام نشده است |
| GTIN | توسط سازنده اعلام نشده است |
مشخصات توان، جریان خروجی و موتور سازگار از جدول سری DSI-300 استخراج شدهاند. جریان ورودی 41.9 آمپر نیز در راهنمای نصب سری برای DSI-300-018G3 ثبت شده است.
کنترل موتور و تنظیم فرکانس
اینورتر پنتاکس DSI-300-018G3 از ساختار کنترلی سری DSI-300 استفاده میکند. راهنمای محصول، کنترل برداری و V/F را در تنظیمات کنترل موتور ارائه میدهد.
محدوده فرکانس خروجی سری DSI-300 از 0.01 تا 320 هرتز تعریف شده است. این مقدار در پارامترهای تنظیم فرکانس سری ثبت شده است.
منابع فرمان و مرجع فرکانس
سری DSI-300 امکان انتخاب منابع مختلف فرمان و مرجع فرکانس را فراهم میکند. این منابع شامل موارد زیر هستند:
- صفحهکلید
- ورودیهای ترمینالی
- ارتباط سریال
- ورودی آنالوگ AI1
- ورودی آنالوگ AI2
- پتانسیومتر
- ورودی پالس
- Multi-reference
- Simple PLC
- کنترل PID
این گزینهها در پارامترهای کنترلی سری DSI-300 تعریف شدهاند.
ورودی و خروجیهای کنترلی
درایو DSI-300-018G3 از امکانات کنترلی سری DSI-300 استفاده میکند. ورودیهای آنالوگ AI1 و AI2 برای دریافت سیگنال کنترلی در مدار کنترل سری تعریف شدهاند.
ورودیهای دیجیتال نیز برای دریافت فرمانهای کنترلی استفاده میشوند. ورودی HDI قابلیت دریافت پالس پرسرعت را دارد. راهنمای محصول حداکثر فرکانس 100 کیلوهرتز را برای ورودی پرسرعت ذکر میکند.
ارتباط RS485 و Modbus
اینورتر پنتاکس DSI-300-018G3 از ارتباط سریال RS485 در ساختار سری DSI-300 پشتیبانی میکند. پروتکل Modbus نیز در بخش ارتباطات سری تعریف شده است.
این قابلیت برای ارتباط درایو با تجهیزات کنترلی سازگار کاربرد دارد. تنظیمات ارتباطی در پارامترهای اختصاصی DSI-300 قرار گرفتهاند.
حفاظت و مدار قدرت
راهنمای DSI-300 بخش مستقلی را به حفاظت و تشخیص خطا اختصاص داده است. حفاظت اضافهبار موتور، اضافهجریان و اضافهولتاژ در پارامترهای حفاظتی سری تعریف شدهاند.
مدار قدرت نیز ترمینالهای ورودی برق سه فاز، خروجی موتور و اتصال زمین را مشخص میکند. ترمینالهای R، S و T برای ورودی سه فاز و U، V و W برای اتصال موتور استفاده میشوند.
ابعاد و نصب
ابعاد دقیق بدنه مدل DSI-300-018G3 در منبع بررسیشده بهصورت مستقل و بدون ابهام برای همین مدل اعلام نشده است.
ابعاد مستقل بدنه: توسط سازنده در منبع بررسیشده اعلام نشده است.
قطر سوراخ نصب مستقل مدل: توسط سازنده در منبع بررسیشده اعلام نشده است.
جمعبندی
اینورتر پنتاکس DSI-300-018G3 یک درایو سه فاز با توان نامی 18.5 کیلووات و جریان خروجی 37 آمپر است. این مدل برای ورودی 380 ولت و فرکانس 50/60 هرتز در سری DSI-300 ارائه شده است.
کنترل برداری، V/F، PID، ارتباط RS485 و Modbus و مجموعهای از ورودیها و خروجیهای کنترلی از قابلیتهای مستند سری DSI-300 هستند.
برای خرید اینورتر پنتاکس DSI-300-018G3، توان و جریان پلاک موتور را بررسی کنید. سپس مشخصات درایو را با نیاز پروژه تطبیق دهید و سفارش خود را ثبت کنید.
