اینورتر پنتاکسDSI-300-022G3 | سه فاز 22 کیلووات

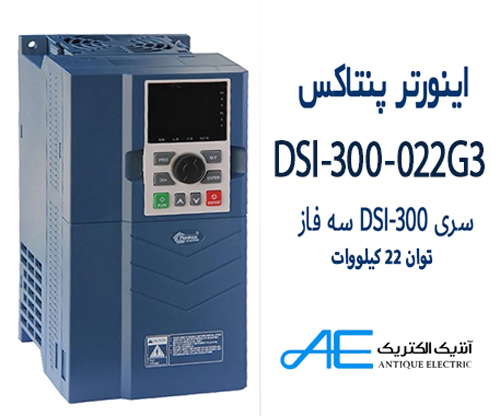

معرفی کامل اینورتر پنتاکس DSI-300-022G3

اینورتر پنتاکس DSI-300-022G3 یکی از مدل‌های سه‌فاز سری DSI-300 است. این مدل توان نامی 22 کیلووات دارد و جریان خروجی نامی آن به 45 آمپر می‌رسد.

راهنمای سری DSI-300 این خانواده را یک High Performance Vector Control Inverter معرفی می‌کند. اینورتر از الگوریتم کنترل برداری جریان برای کنترل موتورهای القایی استفاده می‌کند.

مدل DSI-300-022G3 در جدول مدل‌های سه‌فاز سری DSI-300 قرار دارد. راهنمای محصول توان 22 کیلووات، جریان خروجی 45 آمپر و موتور 22 کیلووات را برای این مدل ثبت می‌کند.

مزیت رقابتی درایو پنتاکس

سری DSI-300 امکان انتخاب دو روش کنترل اصلی را فراهم می‌کند. کاربر می‌تواند از SVC یا V/F برای کنترل موتور استفاده کند.

کنترل برداری بدون سنسور، عملکرد کنترلی دقیق‌تری را در اختیار سیستم قرار می‌دهد. حالت V/F نیز امکان استفاده از روش متداول کنترل نسبت ولتاژ به فرکانس را فراهم می‌کند.

این سری همچنین مجموعه‌ای از ورودی‌ها و خروجی‌های کنترلی را ارائه می‌دهد. ارتباط RS485 با پروتکل Modbus نیز در ساختار کنترلی دستگاه قرار دارد.

مهم‌ترین قابلیت‌های مستند سری DSI-300 عبارت‌اند از:

• کنترل برداری SVC
• کنترل V/F
• ورودی‌های آنالوگ AI1 و AI2
• خروجی‌های آنالوگ AO1 و AO2
• ورودی‌های دیجیتال X1 تا X4
• ورودی HDI
• خروجی‌های رله K1 و K2
• خروجی پالس HDO
• ارتباط RS485
• پروتکل Modbus
• عملکرد PID
• تنظیم فرکانس از منابع مختلف

کاربرد کلی اینورتر سه فاز پنتاکس

اینورتر پنتاکس DSI-300-022G3 برای کنترل موتورهای سه‌فاز در سامانه‌های صنعتی کاربرد دارد. کاربر می‌تواند موتور سه‌فاز را از طریق ترمینال‌های خروجی U، V و W به درایو متصل کند.

این سری امکان کنترل موتور از طریق کی‌پد، ترمینال‌های کنترلی و ارتباط سریال را فراهم می‌کند. همچنین کاربر می‌تواند منبع فرمان و مرجع فرکانس را بر اساس ساختار سیستم انتخاب کند.

کاربرد نهایی این مدل به مشخصات موتور، جریان پلاک و شرایط بار بستگی دارد. بنابراین انتخاب درایو باید با مشخصات واقعی موتور هماهنگ شود.

مشخصات فنی اینورتر پنتاکس DSI-300-022G3

مدل DSI-300-022G3 از سری سه‌فاز DSI-300 است. راهنمای محصول برای این مدل توان 22.0 کیلووات و جریان خروجی 45 آمپر را ثبت می‌کند. جدول جریان نیز جریان ورودی 49.3 آمپر را برای مدل 022G3 نشان می‌دهد.

ورودی سری سه‌فاز DSI-300 با AC 380V و فرکانس 50/60Hz معرفی شده است.

توان موتور

راهنمای DSI-300 مدل DSI-300-022G3 را برای موتور 22 کیلووات معرفی می‌کند. این مقدار با توان نامی درایو هماهنگ است.

روش کنترل موتور

پنتاکس در سری DSI-300 دو روش کنترلی اصلی ارائه می‌کند:

• SVC: کنترل برداری بدون سنسور
• V/F: کنترل نسبت ولتاژ به فرکانس

ورودی و خروجی کنترلی

سری DSI-300 ورودی‌های آنالوگ AI1 و AI2 را ارائه می‌کند. محدوده این ورودی‌ها شامل 0 تا 10 ولت DC و 0 تا 20 میلی‌آمپر است.

خروجی AO1 از محدوده‌های 0 تا 10 ولت، 0 تا 20 میلی‌آمپر و 4 تا 20 میلی‌آمپر پشتیبانی می‌کند. خروجی AO2 نیز محدوده 0 تا 10 ولت دارد.

ترمینال‌های دیجیتال X1 تا X4 و HDI نیز برای فرمان‌های کنترلی استفاده می‌شوند. ورودی HDI امکان دریافت سیگنال پالس را فراهم می‌کند.

جدول مشخصات فنی اینورتر پنتاکس DSI-300-022G3

ترمینال‌های قدرت و اتصال موتور

کاربر برق ورودی سه‌فاز را به ترمینال‌های R، S و T متصل می‌کند. ترمینال‌های U، V و W خروجی سه‌فاز را برای اتصال موتور فراهم می‌کنند. ترمینال ارت نیز در مدار قدرت دستگاه قرار دارد.

راهنمای نصب، ترمینال‌های DC+ و PB را برای اتصال مقاومت ترمز معرفی می‌کند. کاربر باید سیم‌کشی را مطابق مدار و دستورالعمل نصب محصول انجام دهد.

تنظیمات و روش‌های فرمان

DSI-300 چند روش برای تعیین فرمان و مرجع فرکانس ارائه می‌کند. کاربر می‌تواند منبع فرمان را از کی‌پد، ترمینال‌های کنترلی یا ارتباط سریال انتخاب کند.

برای مرجع فرکانس نیز گزینه‌هایی مانند ورودی‌های آنالوگ، پتانسیومتر، ورودی پالس، PID، Simple PLC و ارتباط سریال در راهنمای محصول معرفی شده‌اند.

این قابلیت‌ها امکان هماهنگ‌سازی درایو با ساختارهای مختلف کنترل موتور را فراهم می‌کنند.

فرکانس خروجی و کنترل سرعت

پارامتر حداکثر فرکانس در سری DSI-300 امکان تنظیم فرکانس تا 320.00Hz را فراهم می‌کند. راهنمای محصول بازه تنظیم این پارامتر را از 50.00 تا 320.00 هرتز معرفی می‌کند.

کاربر باید مقدار فرکانس را با اطلاعات موتور و نیاز واقعی سیستم هماهنگ کند. تنظیمات موتور نیز باید بر اساس اطلاعات پلاک موتور انجام شود.

ابعاد و نصب DSI-300-022G3

راهنمای نصب سریع برای مدل DSI-300-022G3 ابعاد خارجی 225 × 360 × 238 میلی‌متر را ثبت می‌کند. ابعاد نصب نیز 206 × 342 × 232 میلی‌متر است. قطر سوراخ نصب به 7 میلی‌متر می‌رسد.

این اطلاعات به کاربر کمک می‌کند فضای مناسب تابلو را پیش از نصب مشخص کند. همچنین باید فاصله‌های لازم برای تهویه و دسترسی را طبق دستورالعمل نصب رعایت کرد.

جمع‌بندی و راهنمای خرید

اینورتر پنتاکس DSI-300-022G3 یک درایو سه‌فاز 22 کیلووات از سری DSI-300 است. این مدل ورودی AC 380V، فرکانس 50/60Hz، جریان ورودی 49.3A و جریان خروجی 45A دارد.

پنتاکس برای این سری کنترل SVC و V/F، ورودی و خروجی‌های کنترلی، ارتباط RS485 Modbus و تنظیم فرکانس تا 320Hz را ارائه می‌کند.

برای خرید اینورتر پنتاکس DSI-300-022G3، توان موتور، جریان پلاک، نوع بار و شرایط کاری سیستم را بررسی کنید. سپس مدل را بر اساس نیاز واقعی موتور انتخاب کنید.
