ترمینال ریلی ارت پیچی رعد RETN 4

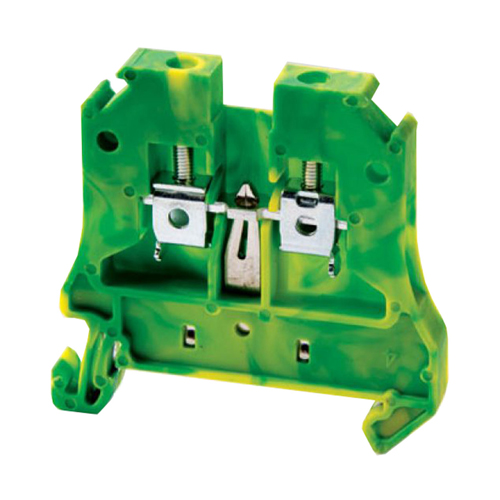

معرفی ترمینال ارت رعد RETN 4

ترمینال ارت رعد RETN 4 یک ترمینال ریلی پیچی از محصولات شرکت رعد (RAAD) است که برای ایجاد اتصال هادی حفاظتی در تابلوهای برق استفاده می‌شود. این مدل دارای سطح مقطع نامی ۴ میلی‌متر مربع است و برای نصب روی ریل‌های TH35-7.5 و TH35-15 طراحی شده است.

ترمینال ارت RETN 4 از مکانیزم اتصال پیچی و بدنه عایق پلی‌آمید 6.6 بهره می‌برد. همچنین، بخش فلزی آن امکان برقراری اتصال حفاظتی با ریل را فراهم می‌کند.

ویژگی‌های ترمینال ریلی ارت پیچی RETN 4

ترمینال ریلی ارت رعد برای اتصال هادی حفاظتی در ساختار تابلو برق به کار می‌رود. مشخصات مهم این مدل عبارت‌اند از:

• سطح مقطع نامی ۴ میلی‌متر مربع
• اتصال پیچی
• نصب روی ریل‌های TH35-7.5 و TH35-15
• بدنه عایق از جنس پلی‌آمید 6.6
• ولتاژ ضربه‌ای نامی ۶ کیلوولت
• عرض ترمینال ۶.۵ میلی‌متر
• کد سفارش سازنده 6010602002

این مشخصات به شناسایی ترمینال ارت RETN 4 و بررسی سازگاری آن با نیازهای سیم‌کشی کمک می‌کنند.

ظرفیت اتصال سیم در ترمینال ارت رعد

برای انتخاب ترمینال ارت پیچی RETN 4، باید نوع هادی و سطح مقطع سیم را با ظرفیت اتصال محصول مطابقت دهید. محدوده‌های اتصال اعلام‌شده برای این مدل عبارت‌اند از:

• هادی صلب تک‌رشته: ۰.۵ تا ۴ میلی‌متر مربع
• هادی صلب چندرشته: ۰.۵ تا ۴ میلی‌متر مربع
• هادی انعطاف‌پذیر: ۰.۵ تا ۴ میلی‌متر مربع
• طول لخت‌کردن سیم: ۱۲ میلی‌متر
• نوع پیچ اتصال: M3
• گشتاور سفت‌کردن پیچ: ۰.۵ نیوتن‌متر

هنگام نصب، طول لخت‌کردن سیم و گشتاور پیچ را مطابق مشخصات فنی رعایت کنید. انتخاب هادی مناسب نیز برای ایجاد اتصال صحیح اهمیت دارد.

کاربرد ترمینال ریلی ارت سایز ۴

ترمینال ارت رعد RETN 4 برای اتصالات حفاظتی در تابلوهای برق طراحی شده است. این محصول با توجه به نقشه و ساختار سیستم می‌تواند در تابلوهای صنعتی، توزیع برق و کنترل و فرمان استفاده شود.

در زمان انتخاب، به سطح مقطع هادی حفاظتی، نوع ریل و الزامات سیستم ارت توجه کنید. همچنین، نصب باید مطابق دستورالعمل سازنده و اصول ایمنی برق انجام شود.

جدول مشخصات فنی ترمینال ارت رعد RETN 4

نکات مهم هنگام نصب

برای نصب ترمینال ریلی ارت رعد RETN 4، ابتدا سازگاری ریل و هادی را بررسی کنید. سپس سیم را به طول تعیین‌شده لخت کنید و آن را در محل اتصال قرار دهید.

پیچ اتصال باید با ابزار مناسب و گشتاور اعلام‌شده محکم شود. در پایان، وضعیت اتصال سیم و استقرار ترمینال روی ریل را بررسی کنید. اجرای عملیات نصب و سیم‌کشی باید توسط فرد متخصص انجام شود.

خرید ترمینال ارت رعد RETN 4

ترمینال ریلی ارت پیچی رعد RETN 4 با سطح مقطع نامی ۴ میلی‌متر مربع، اتصال پیچی و قابلیت نصب روی ریل TH35، برای ایجاد اتصالات حفاظتی در تابلوهای برق به کار می‌رود. بدنه عایق پلی‌آمید 6.6 و کد سفارش 6010602002 از مشخصات این محصول هستند.

پیش از خرید ترمینال ارت رعد RETN 4، ظرفیت اتصال هادی و شرایط نصب را بررسی کنید. سپس قیمت و موجودی محصول را استعلام بگیرید و سفارش خود را ثبت کنید.
