اینورتر YOLICO YD3030 30KW | YD3030 T4(B)N

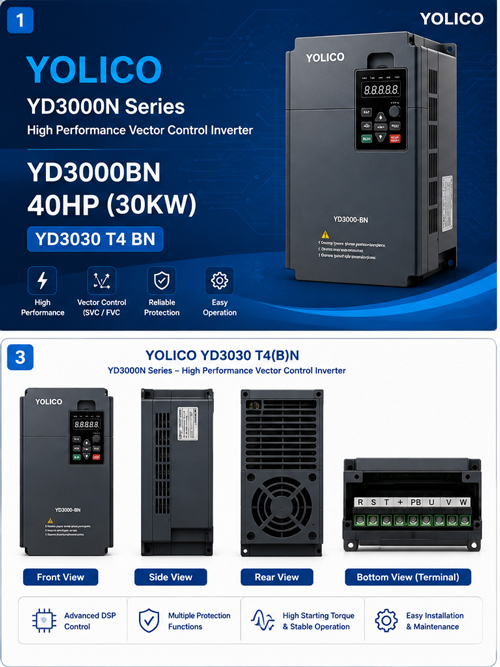

معرفی اینورتر YOLICO YD3030 30KW

اینورتر YOLICO YD3000BN 40HP (30KW) از سری YD3000N شرکت YOLICO است. مدل فنی متناظر این محصول در مستندات رسمی سازنده YD3030 T4 BN درج شده است.

سری YD3000N در گروه اینورترهای فرکانس متغیر با عملکرد بالا قرار دارد. YOLICO این خانواده را برای کنترل موتورهای آسنکرون معرفی کرده است. این سری برای ورودی سه‌فاز 380VAC در بازه توان 0.75 تا 630kW ارائه می‌شود.

مدل YD3030 T4 BN در جدول رسمی YOLICO با توان موتور 30kW، ظرفیت خروجی 50kVA و جریان خروجی نامی 65A ثبت شده است.



معرفی برند YOLICO

YOLICO Electric در زمینه طراحی، تولید و ارائه تجهیزات کنترل حرکت و درایوهای فرکانس متغیر فعالیت می‌کند. شرکت YOLICO اعلام کرده است که از سال 2004 در حوزه درایوهای فرکانس متغیر موتورهای آسنکرون و سنکرون مغناطیس دائم فعالیت دارد.

 YOLICO همچنین سری YD3000N را به‌عنوان یک High-Performance VFD معرفی می‌کند.

این خانواده برای کنترل موتورهای آسنکرون طراحی شده است و از روش‌های کنترلی VF، کنترل برداری بدون سنسور و کنترل برداری با فیدبک پشتیبانی می‌کند.



مدل YOLICO YD3030 T4(B)N چیست؟

مدل YD3030 T4 BN یکی از مدل‌های 400V سری YD3000N است. جدول رسمی مدل‌های YD3000N، توان موتور این مدل را 30kW اعلام می‌کند.

ظرفیت خروجی نامی مدل 50kVA است. همچنین جریان خروجی نامی آن 65A اعلام شده است.

ورودی سری YD3000N از نوع سه‌فاز است. ولتاژ ورودی رسمی این خانواده 380، 400، 415 و 460VAC با فرکانس 50 یا 60Hz است.

ولتاژ خروجی حداکثر نیز به‌صورت سه‌فاز 380، 400، 415 یا 460V و متناسب با ولتاژ ورودی اعلام شده است.

فرکانس خروجی این سری تا 400Hz قابل تنظیم است. محدوده کنترل فرکانس نیز 0.1 تا 400Hz اعلام شده است.

مشخصات فنی اینورتر YOLICO YD3030

اینورتر YD3030 T4 BN از یک سیستم کنترل دیجیتال برای تنظیم فرکانس و کنترل موتور استفاده می‌کند. کاتالوگ رسمی، روش کنترل Sensorless Vector Control را در مشخصات استاندارد سری اعلام کرده است.

در صفحه رسمی YD3000N نیز سه حالت کنترلی VF، Sensorless Vector Control (SVC) و Feedback Vector Control (FVC) برای این خانواده معرفی شده‌اند.

در نتیجه، کاربر می‌تواند بر اساس ساختار پروژه و نیاز کنترلی، روش مناسب را انتخاب کند.

این سری همچنین از کارت‌های اختیاری RS485 Expansion Card و Optical Encoder PG Card پشتیبانی می‌کند.

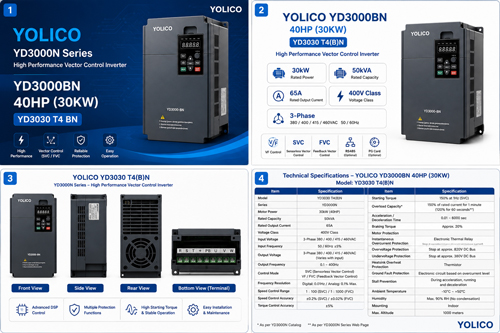

جدول مشخصات فنی YOLICO YD3030 30KW

مشخصه	مقدار رسمی
برند	YOLICO
شرکت سازنده	Wuxi Yolico Electric Co., Ltd.
کشور سازنده	چین
سری	YD3000N
مدل فنی	YD3030 T4 BN
نوع محصول	High-Performance VFD
نوع موتور	Asynchronous
توان موتور	30kW
ظرفیت خروجی نامی	50kVA
جریان خروجی نامی	65A
کلاس ولتاژ	400V Class
ورودی	سه‌فاز
ولتاژ ورودی	380/400/415/460VAC
فرکانس ورودی	50/60Hz
حداکثر ولتاژ خروجی	سه‌فاز 380/400/415/460V متناسب با ورودی
فرکانس خروجی	تا 400Hz
محدوده کنترل فرکانس	0.1 تا 400Hz
روش کنترل استاندارد در کاتالوگ	Sensorless Vector Control
حالت‌های کنترل معرفی‌شده در صفحه رسمی سری	VF / SVC / FVC
گشتاور در 1Hz	150%
محدوده کنترل سرعت	1:100
دقت کنترل سرعت	±0.2% در 25±10°C
پاسخ کنترل سرعت	5Hz
دقت گشتاور	±5%
رزولوشن تنظیم فرکانس دیجیتال	0.01Hz
رزولوشن فرکانس خروجی	0.01Hz
سیگنال تنظیم فرکانس آنالوگ	-10 تا +10V، 0 تا 10V، 4 تا 20mA
زمان شتاب‌گیری/کاهش سرعت	0.01 تا 6000 ثانیه
گشتاور ترمز	تقریباً 20%
حفاظت موتور	رله حرارتی الکتریکی
حفاظت اضافه‌جریان لحظه‌ای	توقف در حدود 200% جریان خروجی نامی
حفاظت اضافه‌ولتاژ	توقف در حدود 820V باس DC
حفاظت کمبود ولتاژ	توقف در حدود 380V باس DC
حفاظت حرارتی هیت‌سینک	ترمیستور
حفاظت اتصال زمین	مدار الکتریکی بر اساس سطح اضافه‌جریان
جلوگیری از استال	هنگام شتاب‌گیری، کار و کاهش سرعت
رطوبت کاری	حداکثر 90% RH
دمای نگهداری	‎−20 تا +60°C
محل نصب	فضای داخلی
ارتفاع مجاز	حداکثر 1000 متر
لرزش	10 تا 20Hz: حداکثر 9.8m/s²؛ 20 تا 50Hz: حداکثر 2m/s²
کارت RS485	اختیاری
کارت PG	اختیاری
درجه حفاظت IP	توسط سازنده در منبع بررسی‌شده اعلام نشده است
ابعاد دقیق مدل	توسط سازنده در منبع بررسی‌شده قابل تأیید نیست
وزن دقیق مدل	توسط سازنده در منبع بررسی‌شده اعلام نشده است
استاندارد مدل	توسط سازنده در منبع بررسی‌شده به‌صورت مدل‌محور اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

منبع مشخصات: کاتالوگ و دفترچه رسمی YD3000N شرکت YOLICO و صفحه رسمی محصول.

مزایای فنی YOLICO YD3000BN

توان و جریان خروجی YD3030

مدل YD3030 T4 BN در جدول رسمی YOLICO برای موتور با توان 30kW تعریف شده است. این مقدار، مشخصه رسمی مدل است.

ولتاژ ورودی اینورتر YOLICO 30KW

ظرفیت خروجی نامی این مدل 50kVA است. این مقدار در جدول رسمی مدل‌های سری YD3000N درج شده است.

جریان خروجی 65 آمپر

جریان خروجی نامی YD3030 T4 BN برابر 65A است. بنابراین هنگام انتخاب درایو، علاوه بر توان موتور، جریان پلاک موتور نیز باید بررسی شود.

کنترل برداری بدون سنسور

کاتالوگ رسمی سری YD3000N، Sensorless Vector Control را به‌عنوان روش کنترل استاندارد معرفی می‌کند.

پشتیبانی از کنترل VF و FVC

صفحه رسمی YOLICO برای خانواده YD3000N، روش‌های VF، SVC و FVC را معرفی کرده است. همچنین کارت PG به‌عنوان تجهیز اختیاری ارائه می‌شود.

محدوده فرکانسی تا 400 هرتز

فرکانس خروجی سری YD3000N تا 400Hz قابل تنظیم است. محدوده کنترل فرکانس نیز از 0.1 تا 400Hz اعلام شده است.

قابلیت استفاده از کارت RS485

YOLICO کارت توسعه RS485 را برای سری YD3000N به‌عنوان تجهیز اختیاری معرفی کرده است.

اینورتر YOLICO 30 کیلووات برای چه کاربردی است؟

YOLICO سری YD3000N را یک VFD با عملکرد بالا برای موتورهای آسنکرون معرفی می‌کند. بنابراین، این خانواده برای پروژه‌هایی طراحی شده است که به کنترل سرعت و روش‌های مختلف کنترل موتور نیاز دارند.

بر اساس اطلاعات رسمی سازنده، قابلیت‌های این سری شامل کنترل VF، کنترل برداری بدون سنسور و کنترل برداری با فیدبک است.

همچنین YOLICO در بخش Solutions وب‌سایت خود حوزه‌هایی مانند ماشین‌آلات چاپ، تجهیزات بالابری، HVAC، متالورژی، پتروشیمی، نفت و گاز، رباتیک و تبدیل انرژی را پوشش می‌دهد.

با این حال، نباید همه این حوزه‌ها را به‌عنوان تأیید کاربرد اختصاصی YD3030 T4 BN معرفی کرد. برای همین، کاربردهای این مدل باید بر اساس توان، جریان، نوع موتور و نیاز کنترلی پروژه انتخاب شوند.

کنترل سرعت موتورهای صنعتی

اینورتر می‌تواند برای تنظیم فرکانس و سرعت موتور آسنکرون در سیستم‌های صنعتی مورد استفاده قرار گیرد.

سیستم‌های نیازمند کنترل برداری

در پروژه‌هایی که کنترل برداری بدون سنسور مورد نیاز است، YD3000N این روش کنترل را ارائه می‌دهد.

سیستم‌های دارای فیدبک انکودر

در صورت نیاز پروژه به کنترل با فیدبک، YOLICO کارت PG را به‌عنوان تجهیز اختیاری این خانواده معرفی کرده است.

سیستم‌های دارای ارتباط RS485

در پروژه‌هایی که به ارتباط سریال نیاز دارند، امکان استفاده از کارت توسعه RS485 وجود دارد.

موارد استفاده در صنعت

ماشین‌آلات کنترل سرعت

در ماشین‌آلاتی که سرعت موتور باید متناسب با فرآیند تنظیم شود، استفاده از VFD امکان کنترل فرکانس موتور را فراهم می‌کند.

تجهیزات انتقال و حرکت

در سیستم‌های انتقال مکانیکی، کنترل سرعت موتور می‌تواند بخشی از فرآیند کنترل دستگاه باشد.

ماشین‌آلات تولیدی

در خطوط تولیدی که سرعت موتور باید قابل تنظیم باشد، یک درایو فرکانس متغیر می‌تواند در ساختار کنترل سیستم قرار گیرد.

سیستم‌های دارای کنترل برداری

اگر پروژه به کنترل برداری نیاز داشته باشد، سری YD3000N امکان استفاده از SVC را فراهم می‌کند.

توجه: موارد بالا بر اساس قابلیت‌های رسمی سری YD3000N بیان شده‌اند و به معنی اعلام فهرست کاربرد اختصاصی مدل YD3030 T4 BN توسط سازنده نیستند.

راهنمای انتخاب YD3030 T4 BN

انتخاب اینورتر باید با بررسی هم‌زمان توان، جریان، ولتاژ و نوع بار انجام شود.

• توان موتور را بررسی کنید

توان رسمی مدل 30kW است. بنابراین ابتدا توان موتور پروژه را با ظرفیت اینورتر تطبیق دهید.

• جریان موتور را بررسی کنید

جریان خروجی نامی مدل 65A است. جریان درج‌شده روی پلاک موتور را با این مقدار مقایسه کنید.

• ولتاژ شبکه را بررسی کنید

ورودی سری YD3000N برای کلاس سه‌فاز 400V برابر 380/400/415/460VAC اعلام شده است.

• روش کنترل را مشخص کنید

اگر پروژه به کنترل ساده نیاز دارد، VF در خانواده YD3000N ارائه شده است. برای کنترل برداری نیز SVC و FVC در صفحه رسمی سری معرفی شده‌اند.

• نیاز به PG را بررسی کنید

اگر سیستم به فیدبک انکودر نیاز دارد، کارت PG به‌عنوان تجهیز اختیاری سری معرفی شده است.

مقایسه با مدل‌های نزدیک

مدل‌های نزدیک YD3030 در جدول رسمی سری YD3000N عبارت‌اند از:

مدل	توان رسمی	جریان خروجی نامی
YD3022 T4	22kW	48A
YD3030 T4 BN	30kW	65A
YD3037 T4 (B)N	37.5kW	80A
YD3045 T4 (B)N	45kW	96A

این مقایسه نشان می‌دهد که YD3030 T4 BN بین مدل‌های 22kW و 37.5kW قرار می‌گیرد. انتخاب بین این ظرفیت‌ها باید بر اساس توان و جریان واقعی موتور انجام شود.

تفاوت نام تجاری 40HP با مشخصات رسمی 30kW

محصول شما با عنوان YOLICO YD3000BN | 40HP (30KW) معرفی شده است.

در جدول رسمی سازنده، مدل YD3030 T4 BN با توان موتور 30kW ثبت شده است. بنابراین عدد 30kW، مبنای فنی صفحه محصول قرار می‌گیرد.

عبارت 40HP در عنوان تجاری صفحه حفظ شده است تا با نام محصول موردنظر شما و جست‌وجوی کاربران هماهنگ باشد. با این حال، در جدول مشخصات، مقدار رسمی سازنده یعنی 30kW درج شده است.

اطلاعات شناسایی محصول

شناسه	مقدار
برند	YOLICO
سری	YD3000N
مدل فنی	YD3030 T4 BN
نام محصول	YOLICO YD3000BN 40HP (30KW)
MPN	YD3030 T4 BN
SKU پیشنهادی آنتیک الکتریک	AE-YOLICO-YD3030-T4BN
GTIN	توسط سازنده اعلام نشده است

سوالات متداول

اینورتر YOLICO YD3000BN 40HP چه مدلی است؟

مدل فنی این محصول در مستندات رسمی YOLICO، YD3030 T4 BN است. این مدل در سری YD3000N قرار دارد.

توان اینورتر YD3030 T4 BN چقدر است؟

YOLICO توان موتور این مدل را 30kW اعلام کرده است.

جریان خروجی YD3030 T4 BN چقدر است؟

جریان خروجی نامی این مدل 65A است.

ظرفیت خروجی این مدل چقدر است؟

ظرفیت خروجی نامی YD3030 T4 BN برابر 50kVA است.

آیا YD3030 از کنترل برداری پشتیبانی می‌کند؟

بله. YOLICO برای سری YD3000N، کنترل برداری بدون سنسور SVC و کنترل برداری با فیدبک FVC را معرفی کرده است.

فرکانس خروجی اینورتر چقدر است؟

فرکانس خروجی سری YD3000N تا 400Hz قابل تنظیم است و محدوده کنترل فرکانس آن 0.1 تا 400Hz اعلام شده است.

آیا کارت RS485 قابل استفاده است؟

بله. کارت توسعه RS485 برای سری YD3000N به‌عنوان تجهیز اختیاری معرفی شده است.

آیا کارت PG برای این سری وجود دارد؟

بله. YOLICO کارت Optical Encoder PG را به‌عنوان تجهیز اختیاری سری YD3000N معرفی کرده است.



جمع‌بندی اینورتر YOLICO YD3030 30KW

اینورتر YOLICO YD3000BN 40HP (30KW) با مدل فنی YD3030 T4 BN یکی از مدل‌های سری YD3000N شرکت YOLICO است.

طبق جدول رسمی سازنده، این مدل توان موتور 30kW، ظرفیت خروجی 50kVA و جریان خروجی نامی 65A دارد. ورودی سری نیز سه‌فاز 380/400/415/460VAC با فرکانس 50/60Hz است.

سری YD3000N از کنترل VF، کنترل برداری بدون سنسور و کنترل برداری با فیدبک پشتیبانی می‌کند. کارت‌های RS485 و PG نیز به‌عنوان تجهیزات اختیاری معرفی شده‌اند.

اگر برای یک موتور 30kW به اینورتر سه‌فاز کلاس 400V نیاز دارید، پیش از انتخاب نهایی جریان پلاک موتور، نوع بار، روش کنترل و شرایط نصب را بررسی کنید.

برای استعلام قیمت و بررسی انتخاب YOLICO YD3000BN 40HP (30KW) / YD3030 T4 BN می‌توانید با آنتیک الکتریک تماس بگیرید.
