اینورتر YOLICO YD3220-T4BN | 220 کیلووات

معرفی اینورتر YOLICO YD3220-T4BN

اینورتر YOLICO YD3220-T4BN یکی از مدل‌های توان بالای سری YD3000N است. سازنده، سری YD3000N را به‌عنوان یک درایو با عملکرد بالا معرفی می‌کند و مدل YD3220-T4(B)N را برای توان موتور 220 کیلووات در رده 400 ولت فهرست کرده است.

مدل YD3220 برای کنترل موتورهای آسنکرون طراحی شده است. همچنین، سازنده برای سری YD3000N روش‌های کنترل VF و Sensorless Vector Control را اعلام کرده است. این ویژگی‌ها امکان کنترل فرکانس و سرعت موتور را در سامانه‌های صنعتی فراهم می‌کنند.

یک نکته مهم در نام‌گذاری این محصول وجود دارد. در اسناد رسمی، مدل 220 کیلووات با عنوان YD3220-T4N و YD3220-T4BN دیده می‌شود. بنابراین برای درج مشخصات دقیق در سایت، باید پسوند واقعی روی پلاک دستگاه با کد رسمی سازنده تطبیق داده شود.

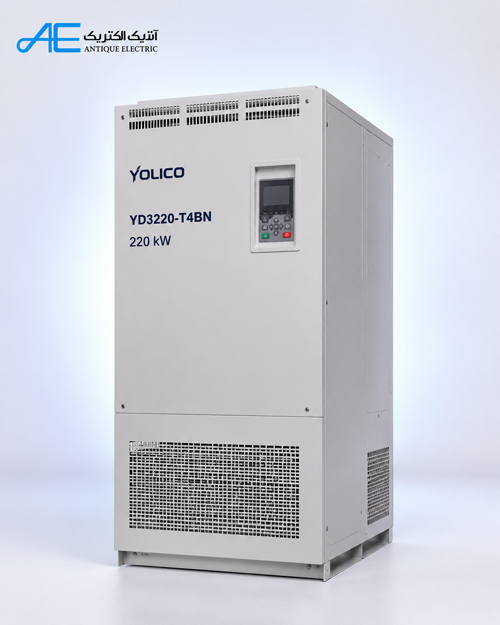

مشخصات فنی اینورتر YOLICO YD3220-T4BN

اینورتر YOLICO YD3220-T4BN از سری YD3000N برای کاربردهای صنعتی طراحی شده است. اطلاعات جدول زیر بر اساس مشخصات رسمی منتشرشده توسط YOLICO تنظیم شده است.

• مشخصات پایه و توان اینورتر YOLICO YD3220-T4BN

مشخصه	مقدار رسمی
برند	YOLICO
سری	YD3000N
مدل مرتبط با توان 220 کیلووات	YD3220-T4N / YD3220-T4BN
نوع محصول	اینورتر / VFD
رده محصول	High-Performance VFD
توان موتور	220 kW
توان معادل اعلام‌شده توسط کاربر	300 HP
کلاس ولتاژ	400V
نوع موتور	موتور آسنکرون
ظرفیت نامی خروجی	340 kVA

• ولتاژ و فرکانس اینورتر YOLICO

مشخصه	مقدار رسمی
ورودی	سه‌فاز
ولتاژ ورودی	380 / 400 / 415 / 460 VAC
فرکانس ورودی	50 / 60 Hz
تلرانس ولتاژ ورودی	+10% تا -15%
تلرانس فرکانس ورودی	±5%
ولتاژ خروجی حداکثر	380 / 400 / 415 / 460 VAC، متناسب با ورودی
فرکانس خروجی	تا 400 Hz
محدوده کنترل فرکانس	0.1 تا 400 Hz

• کنترل و عملکرد YOLICO YD3220-T4BN

مشخصه	مقدار رسمی
روش کنترل	VF و Sensorless Vector Control
گشتاور	150% در 1 Hz
محدوده کنترل سرعت	1:100
دقت کنترل سرعت	±0.2% در 25±10°C
دقت گشتاور	±5%
ظرفیت اضافه‌بار	150% جریان نامی به مدت 1 دقیقه
سیگنال تنظیم فرکانس	-10 تا +10V، 0 تا 10V، 4 تا 20mA
زمان شتاب/کاهش سرعت	0.01 تا 6000 ثانیه
گشتاور ترمز	تقریباً 20%

• حفاظت‌های اینورتر YOLICO YD3220

مشخصه	مقدار رسمی
حفاظت اضافه‌جریان لحظه‌ای	توقف در حدود 200% جریان خروجی نامی
حفاظت اضافه‌ولتاژ	توقف در حدود 820V ولتاژ باس DC
حفاظت افت ولتاژ	توقف در حدود 380V ولتاژ باس DC
حفاظت اضافه‌بار موتور	رله حرارتی الکترونیکی
حفاظت توقف موتور	Stall Prevention در شتاب، کار و کاهش سرعت
حفاظت اتصال زمین	حفاظت توسط مدار الکتریکی

• شرایط محیطی و نصب YOLICO YD3220-T4BN

مشخصه	مقدار رسمی
دمای کاری	10- تا 40°C برای نوع محصور / 10- تا 45°C برای شاسی باز
رطوبت کاری	حداکثر 90% RH
دمای نگهداری	20- تا 60+°C
محل نصب	فضای داخلی
حداکثر ارتفاع نصب	1000 متر
لرزش مجاز	9.8 m/s² در 10 تا 20Hz؛ 2 m/s² در 20 تا 50Hz

• مشخصات اعلام‌نشده توسط سازنده

برخی مشخصات در منابع رسمی بررسی‌شده برای YOLICO YD3220-T4BN به‌صورت قابل تأیید اعلام نشده‌اند. برای جلوگیری از درج اطلاعات نادرست، این موارد بدون حدس‌زدن مشخص شده‌اند.

مشخصه	وضعیت
کشور سازنده	توسط سازنده اعلام نشده است
درجه حفاظت IP	توسط سازنده اعلام نشده است
وزن	توسط سازنده اعلام نشده است
استانداردها	توسط سازنده اعلام نشده است
کلاس عایقی	توسط سازنده اعلام نشده است
عمر مکانیکی	توسط سازنده اعلام نشده است
عمر الکتریکی	توسط سازنده اعلام نشده است

• منبع مشخصات فنی YOLICO YD3220-T4BN

اطلاعات فنی مربوط به ورودی و خروجی، ظرفیت نامی، فرکانس خروجی، روش کنترل، گشتاور، ظرفیت اضافه‌بار، حفاظت‌ها و شرایط محیطی بر اساس مستندات رسمی سری YD3000N تنظیم شده‌اند.

در مواردی که مشخصات اختصاصی YD3220-T4BN در منابع رسمی قابل تأیید نبوده، از درج مقدار تخمینی یا اطلاعات مدل‌های دیگر خودداری شده است.



توان و ولتاژ اینورتر YOLICO YD3220

مدل YD3220 در جدول رسمی YD3000N با توان 220 کیلووات قرار گرفته است. سازنده برای خانواده YD3000N ورودی سه‌فاز 380، 400، 415 و 460 ولت AC با فرکانس 50 یا 60 هرتز را اعلام کرده است. ولتاژ خروجی نیز متناسب با ولتاژ ورودی بوده و فرکانس خروجی با برنامه‌ریزی می‌تواند تا 400 هرتز تنظیم شود.

این مشخصات، YD3220 را در رده درایوهای توان بالای صنعتی قرار می‌دهد. با این حال، انتخاب نهایی درایو باید بر اساس پلاک موتور، جریان نامی موتور، نوع بار و شرایط واقعی نصب انجام شود؛ صرفاً تطبیق توان موتور با توان نامی اینورتر برای انتخاب نهایی کافی نیست.

کنترل برداری اینورتر YOLICO YD3220-T4BN

یکی از مشخصات اصلی سری YD3000N، پشتیبانی از Sensorless Vector Control است. این روش کنترل بدون نیاز به سنسور سرعت خارجی، امکان کنترل مناسب موتور آسنکرون را فراهم می‌کند. سازنده همچنین گشتاور 150 درصد در فرکانس 1 هرتز و محدوده کنترل سرعت 1:100 را برای سری اعلام کرده است.

این مشخصات برای کاربردهایی که به کنترل بهتر سرعت و گشتاور نیاز دارند اهمیت دارد. با این حال، نباید ویژگی‌های اختصاصی یک کاربرد خاص مانند آسانسور، جرثقیل یا بالابر را بدون تأیید سازنده به این مدل نسبت داد.

حفاظت‌های اینورتر YOLICO YD3220

کاتالوگ رسمی برای YD3000N مجموعه‌ای از حفاظت‌های عملیاتی را اعلام می‌کند. ظرفیت اضافه‌بار برابر با 150 درصد جریان نامی برای یک دقیقه است. همچنین، اینورتر در برابر اضافه‌جریان لحظه‌ای، اضافه‌ولتاژ، افت ولتاژ، افزایش دمای هیت‌سینک، خطای زمین و شرایط توقف موتور دارای عملکردهای حفاظتی است.

سازنده همچنین قابلیت Stall Prevention را در مراحل شتاب‌گیری، کارکرد و کاهش سرعت اعلام کرده است. حفاظت موتور نیز با استفاده از رله حرارتی الکترونیکی انجام می‌شود. این قابلیت‌ها باید هنگام طراحی تابلو و انتخاب تجهیزات حفاظتی در کنار شرایط واقعی موتور و شبکه بررسی شوند.

سیگنال‌های کنترلی و تنظیم فرکانس

YD3000N امکان دریافت سیگنال تنظیم فرکانس آنالوگ را از طریق 10- تا 10+ ولت، 0 تا 10 ولت و 4 تا 20 میلی‌آمپر فراهم می‌کند. همچنین زمان شتاب و کاهش سرعت در محدوده 0.01 تا 6000 ثانیه قابل تنظیم است.

این قابلیت‌ها امکان هماهنگی اینورتر با تجهیزات کنترلی صنعتی را فراهم می‌کنند. در سامانه‌های اتوماسیون، نوع سیگنال، مسیر کابل‌کشی و فاصله تجهیزات باید مطابق دستورالعمل نصب سازنده انتخاب شود.

شرایط نصب و محیط کاری YOLICO YD3220

طبق کاتالوگ رسمی، محدوده دمای محیط برای مدل‌های محصور دیواری 10- تا 40+ درجه سانتی‌گراد و برای مدل‌های شاسی باز 10- تا 45+ درجه سانتی‌گراد اعلام شده است. حداکثر رطوبت کاری 90 درصد RH و محدوده دمای نگهداری نیز 20- تا 60+ درجه سانتی‌گراد است. سازنده نصب در محیط داخلی و فاقد گاز خورنده و گردوغبار را توصیه می‌کند. حداکثر ارتفاع اعلام‌شده نیز 1000 متر است.

بنابراین، پیش از نصب یک اینورتر 220 کیلووات باید تهویه تابلو، دمای محیط، فضای نصب و شرایط گردوغبار یا گازهای خورنده بررسی شود.

کاربردهای اینورتر YOLICO YD3220-T4BN

منبع رسمی YOLICO، سری YD3000N را به‌عنوان یک VFD با عملکرد بالا معرفی می‌کند. بنابراین این مدل را می‌توان در چارچوب کاربردهای عمومی صنعتی که با مشخصات فنی آن سازگار هستند بررسی کرد.

با توجه به اینکه YD3220 دارای توان 220 کیلووات و کنترل برداری بدون سنسور است، استفاده از آن در تجهیزات صنعتی با موتور آسنکرون می‌تواند مورد بررسی قرار گیرد.

با این حال، سازنده در منابع رسمی بررسی‌شده برای همین مدل 220 کیلووات فهرست جامعی از کاربردهای اختصاصی ارائه نکرده است.

بنابراین مواردی مانند پمپ، فن، کمپرسور، نوار نقاله، ماشین‌آلات تولیدی یا جرثقیل نباید به‌عنوان کاربرد قطعی و اختصاصی مدل معرفی شوند؛ مگر اینکه شرایط بار و تأیید سازنده برای آن کاربرد مشخص باشد.

راهنمای انتخاب اینورتر YOLICO YD3220

برای انتخاب YD3220 ابتدا توان موتور را بررسی کنید. این مدل در جدول رسمی برای موتور 220 کیلووات قرار گرفته است. سپس ولتاژ و فرکانس شبکه، جریان نامی موتور، نوع بار و شرایط راه‌اندازی را بررسی کنید.

در مرحله بعد، باید ظرفیت اضافه‌بار و گشتاور موردنیاز بار با قابلیت‌های اینورتر مقایسه شود. برای بارهایی با گشتاور راه‌اندازی بالا، صرفاً توجه به توان موتور کافی نیست. جریان نامی موتور و شرایط کاری واقعی باید در انتخاب درایو لحاظ شوند.

در نهایت، شرایط محیطی، ارتفاع محل نصب، روش تهویه و فضای موردنیاز تابلو باید با مشخصات رسمی سری YD3000N تطبیق داده شود.

جمع‌بندی

YOLICO YD3220-T4BN یکی از مدل‌های سری YD3000N با توان 220 کیلووات و کلاس ولتاژ 400 ولت است. منابع رسمی YOLICO، ورودی سه‌فاز 380 تا 460 ولت، خروجی متناسب با ورودی، فرکانس خروجی تا 400 هرتز، کنترل VF و Sensorless Vector Control، گشتاور 150 درصد در 1 هرتز و ظرفیت اضافه‌بار 150 درصد برای یک دقیقه را برای این خانواده اعلام می‌کنند.

نکته مهم این است که نام دقیق دستگاه باید از روی پلاک بررسی شود؛ زیرا در اسناد رسمی، مدل 220 کیلووات با کدهای YD3220-T4N و YD3220-T4BN دیده می‌شود. بنابراین پیش از ثبت نهایی محصول در فروشگاه، تطبیق پسوند مدل با پلاک یا دیتاشیت دستگاه توصیه می‌شود.
