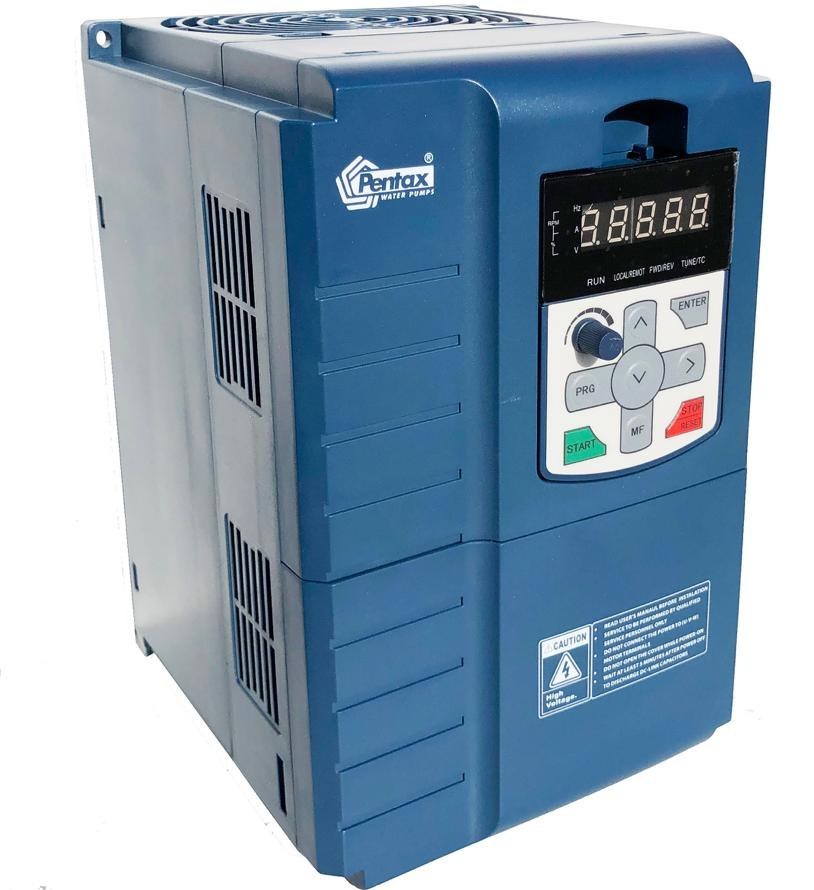

معرفی کامل اینورتر پنتاکس DSI-100-2K2G1

اینورتر پنتاکس DSI-100-2K2G1 یکی از مدل‌های سری DSI-100 است. دفترچه فنی سری DSI-100 توان این مدل را 2.2 کیلووات اعلام می‌کند. مدل 2K2G1 ورودی تکفاز AC220V±15% دارد. فرکانس ورودی نیز 50/60 هرتز است. جریان ورودی این مدل 23 آمپر و جریان خروجی آن 9.6 آمپر است. توان موتور تطبیق‌یافته نیز 2.2 کیلووات اعلام شده است.

سری DSI-100 از دو روش کنترل V/F و Open Loop Vector Control (SVC) پشتیبانی می‌کند. همچنین امکاناتی مانند Simple PLC، کنترل PID، کنترل چندمرحله‌ای سرعت و ارتباط RS-485 در مشخصات این سری درج شده‌اند.

مدل DSI-100-2K2G1 در گروه مدل‌های تکفاز این سری قرار دارد. این گروه در دفترچه سازنده با ورودی AC220V±15% و فرکانس 50/60 هرتز معرفی شده است.

مزیت رقابتی اینورتر PENTAX DSI-100

یکی از ویژگی‌های مهم سری DSI-100، پشتیبانی هم‌زمان از کنترل V/F و کنترل برداری حلقه‌باز است. در حالت SVC، سازنده محدوده سرعت 1:100 و دقت کنترل سرعت ±0.5% را اعلام کرده است. گشتاور راه‌اندازی نیز در حالت SVC برابر 150% در فرکانس 0.5 هرتز است.

این سری ظرفیت اضافه‌بار 150% جریان نامی برای 60 ثانیه و 180% جریان نامی برای 3 ثانیه دارد. این مقادیر در مشخصات استاندارد DSI-100 درج شده‌اند.

همچنین DSI-100 امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند. Simple PLC داخلی نیز برای اجرای برنامه‌های سرعت چندمرحله‌ای کاربرد دارد.

کاربردهای اینورتر تکفاز پنتاکس

دفترچه سری DSI-100 این خانواده را برای تجهیزات مختلف تولید خودکار معرفی می‌کند. کاربردهای ذکرشده در مستندات شامل موارد زیر هستند:

• فن
• پمپ آب
• تجهیزات نساجی
• ماشین‌آلات کاغذ
• ماشین‌ابزار
• تجهیزات بسته‌بندی
• تجهیزات صنایع غذایی

کنترل فن و پمپ

DSI-100 قابلیت کنترل موتور در کاربردهای مختلف را دارد. کنترل PID داخلی نیز امکان اجرای فرآیندهای حلقه‌بسته را فراهم می‌کند. سازنده، کنترل فشار ثابت و کنترل کشش ثابت را در کاربردهای PID معرفی کرده است.

ماشین‌آلات صنعتی

کنترل V/F و SVC امکان تنظیم عملکرد موتور را فراهم می‌کنند. انتخاب مدل باید بر اساس توان و جریان موتور انجام شود. برای مدل DSI-100-2K2G1، توان موتور تطبیق‌یافته 2.2 کیلووات و جریان خروجی 9.6 آمپر است.

تجهیزات تولید و بسته‌بندی

سری DSI-100 برای تجهیزات تولید خودکار و ماشین‌آلات بسته‌بندی نیز معرفی شده است. انتخاب مدل مناسب به مشخصات موتور و شرایط واقعی کار بستگی دارد.

مشخصات فنی اینورتر PENTAX DSI-100-2K2G1

مدل DSI-100-2K2G1 توان خروجی 2.2 کیلووات دارد. ورودی آن تکفاز AC220V±15% و فرکانس ورودی آن 50/60 هرتز است. جریان ورودی مدل 2K2G1 برابر 23 آمپر و جریان خروجی آن 9.6 آمپر اعلام شده است. توان موتور تطبیق‌یافته نیز 2.2 کیلووات است.

سری DSI-100 در حالت V/F و کنترل برداری، فرکانس حداکثری 500 هرتز دارد. فرکانس حامل نیز در محدوده 0.8 تا 12 کیلوهرتز قرار می‌گیرد.

حالت SVC محدوده سرعت 1:100 و دقت کنترل سرعت ±0.5% دارد. گشتاور راه‌اندازی SVC نیز 150% در 0.5 هرتز اعلام شده است.

جدول مشخصات فنی

مشخصات مدل DSI-100-2K2G1 در جدول فنی دفترچه سری DSI-100 درج شده است. مشخصات عمومی کنترل، فرکانس، اضافه‌بار و قابلیت‌های کنترلی نیز در همان دفترچه آمده‌اند.

ابعاد گروه مدل‌های شامل DSI-100-2K2G1 برابر 75×151.5×125.5 میلی‌متر و وزن آن 0.9 کیلوگرم اعلام شده است.

ابعاد و شرایط نصب

دفترچه DSI-100 برای گروه مدل‌های شامل DSI-100-2K2G1 ابعاد 75 میلی‌متر عرض، 151.5 میلی‌متر ارتفاع و 125.5 میلی‌متر عمق را اعلام می‌کند. وزن این گروه نیز 0.9 کیلوگرم است.

دمای محیط کاری سری DSI-100 باید در محدوده -10 تا +40 درجه سانتی‌گراد باشد. سازنده رطوبت کمتر از 90% RH و بدون میعان را نیز مشخص کرده است.

محل نصب باید از قطرات آب، بخار، گردوغبار، الیاف، ذرات فلزی، روغن، نمک و گازهای خورنده دور باشد. همچنین سازنده از نصب دستگاه در محیط‌های دارای لرزش جلوگیری از لرزش را توصیه می‌کند.

کنترل و امکانات کاربردی

کنترل V/F و SVC

اینورتر PENTAX DSI-100 از کنترل V/F و کنترل برداری حلقه‌باز SVC پشتیبانی می‌کند. این دو روش کنترل، امکان تنظیم عملکرد موتور را متناسب با کاربرد فراهم می‌کنند.

کنترل PID داخلی

سری DSI-100 کنترل PID داخلی دارد. این قابلیت برای کنترل فرآیندهای حلقه‌بسته کاربرد دارد. سازنده کنترل فشار ثابت و کشش ثابت را در توضیحات PID معرفی می‌کند.

Simple PLC و کنترل چندسرعته

Simple PLC داخلی امکان اجرای برنامه‌های سرعت را فراهم می‌کند. این سری همچنین حداکثر 16 مرحله سرعت را پشتیبانی می‌کند.

ارتباط RS-485

سری DSI-100 از ارتباط RS-485 پشتیبانی می‌کند. این رابط برای ارتباط سریال با تجهیزات سازگار استفاده می‌شود.

حفاظت‌های اینورتر

سری DSI-100 مجموعه‌ای از عملکردهای حفاظتی را ارائه می‌کند. دفترچه فنی برای این سری بخش مشخصی را به خطاها و حفاظت‌های دستگاه اختصاص داده است.

حفاظت‌های مستند این سری شامل موارد زیر هستند:

• اضافه‌جریان
• اضافه‌ولتاژ
• افت ولتاژ
• افزایش دما
• اضافه‌بار
• قطع فاز خروجی
• اتصال کوتاه موتور هنگام راه‌اندازی

این سری همچنین محدودسازی سریع جریان و کنترل محدودیت گشتاور را ارائه می‌کند.

راهنمای انتخاب مدل 2K2G1

بررسی توان موتور

توان موتور را با ظرفیت 2.2 کیلووات این مدل تطبیق دهید. دفترچه سازنده توان موتور تطبیق‌یافته مدل DSI-100-2K2G1 را 2.2 کیلووات اعلام می‌کند.

بررسی جریان موتور

جریان نامی موتور را پیش از خرید بررسی کنید. جریان خروجی مدل 2K2G1 برابر 9.6 آمپر است. بنابراین جریان موتور باید با ظرفیت خروجی درایو سازگار باشد.

بررسی ولتاژ شبکه

مدل 2K2G1 به ورودی تکفاز AC220V±15% نیاز دارد. فرکانس ورودی نیز 50/60 هرتز است. بنابراین مشخصات شبکه را پیش از نصب بررسی کنید.

بررسی نوع موتور

پیش از انتخاب اینورتر، نوع موتور و اطلاعات پلاک آن را بررسی کنید. سپس توان و جریان موتور را با مشخصات مدل تطبیق دهید.

نکات مهم نصب و استفاده

نصب و سیم‌کشی اینورتر باید توسط فرد متخصص انجام شود. پیش از سیم‌کشی، برق ورودی را کاملاً قطع کنید.

هرگز برق ورودی را به ترمینال‌های خروجی U، V و W متصل نکنید. اتصال صحیح ترمینال‌ها را طبق نقشه سیم‌کشی دفترچه بررسی کنید.

محل نصب باید تهویه مناسب داشته باشد. همچنین از نفوذ آب، بخار، گردوغبار، روغن و گازهای خورنده جلوگیری کنید.

برای تعمیر و نگهداری، ابتدا منبع تغذیه را قطع کنید. سپس دستورالعمل‌های ایمنی و تخلیه مدار DC را طبق دفترچه اجرا کنید.

جمع‌بندی

اینورتر پنتاکس DSI-100-2K2G1 یک درایو تکفاز 2.2 کیلووات از سری DSI-100 است. این مدل ورودی AC220V±15% و فرکانس 50/60 هرتز دارد. جریان ورودی آن 23 آمپر و جریان خروجی آن 9.6 آمپر است.

کنترل V/F، کنترل برداری حلقه‌باز SVC، PID داخلی، Simple PLC، کنترل حداکثر 16 مرحله سرعت و ارتباط RS-485 از قابلیت‌های مستند این سری هستند.

برای خرید اینورتر پنتاکس DSI-100-2K2G1، ابتدا توان و جریان موتور و مشخصات شبکه را بررسی کنید. سپس مشخصات فنی مدل را با نیاز واقعی سیستم تطبیق دهید.
