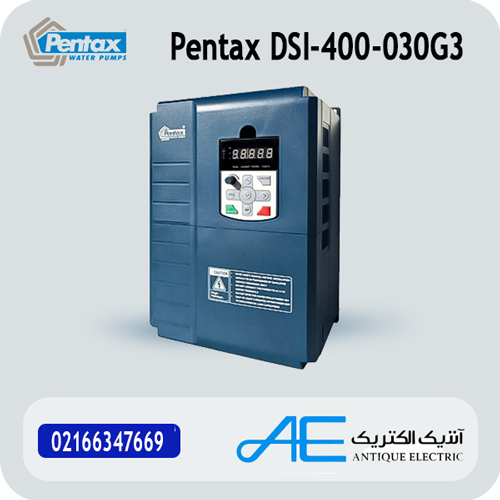

اینورتر سه فاز پنتاکس DSI-400-030G3 توان 30 کیلووات

معرفی اینورتر پنتاکس DSI-400-030G3

اینورتر پنتاکس DSI-400-030G3 یکی از مدل‌های سری DSI-400 است. راهنمای این سری، مدل DSI-400-030G3-00 را در گروه ورودی سه‌فاز AC 380V قرار می‌دهد. فرکانس ورودی این گروه 50/60Hz است.

این مدل توان نامی 30 کیلووات دارد. جریان ورودی آن 65.7 آمپر و جریان خروجی آن 60 آمپر است. جدول محصولات راهنمای DSI-400 همین مقادیر را برای این مدل ثبت کرده است.

سری DSI-400 از فناوری کنترل برداری جریان استفاده می‌کند. این ساختار امکان کنترل موتورهای آسنکرون و سنکرون را فراهم می‌کند.

مزیت رقابتی درایو DSI-400

این سری سه روش کنترل SVC، FVC و V/F را ارائه می‌دهد. بنابراین کاربر می‌تواند روش کنترل را با نیاز موتور و کاربرد هماهنگ کند.

مدل G در حالت SVC گشتاور راه‌اندازی 150٪ در 0.5Hz دارد. در حالت FVC نیز مقدار راه‌اندازی به 180٪ در 0Hz می‌رسد.

کاربرد کلی اینورتر 30 کیلووات

DSI-400 برای کنترل موتورهای القایی و موتورهای سنکرون طراحی شده است. سری محصول همچنین کنترل V/F را برای کاربردهای مختلف ارائه می‌کند.

راهنمای محصول امکاناتی مانند PLC داخلی، PID داخلی، کنترل گشتاور و کنترل چند موتور را نیز معرفی می‌کند.

مشخصات فنی اینورتر سه فاز پنتاکس

مدل DSI-400-030G3 ورودی سه‌فاز AC 380V دارد. فرکانس ورودی به 50/60Hz می‌رسد. توان مدل 30kW است و جریان خروجی نامی آن 60A اعلام شده است.

توان و جریان نامی

توان نامی این مدل 30kW است. جریان ورودی نامی 65.7A و جریان خروجی نامی 60A اعلام شده‌اند. این مقادیر در جدول سری DSI-400 ثبت شده‌اند.

روش‌های کنترل موتور

سری DSI-400 سه روش کنترلی زیر را ارائه می‌دهد:

• کنترل برداری حلقه باز SVC
• کنترل برداری حلقه بسته FVC
• کنترل V/F

کنترل برداری حداکثر فرکانس 500Hz دارد. کنترل V/F نیز تا 3200Hz را پوشش می‌دهد.

قابلیت اضافه‌بار

مدل‌های نوع G قابلیت اضافه‌بار مشخصی دارند. این سری 150٪ جریان نامی برای یک دقیقه و 180٪ جریان نامی برای سه ثانیه را اعلام می‌کند.

محدوده کنترل سرعت

در حالت SVC، نسبت محدوده سرعت 1:100 اعلام شده است. دقت تثبیت سرعت در همین حالت به ±0.5٪ می‌رسد. دقت کنترل گشتاور در حالت FVC نیز ±5٪ اعلام شده است.

قابلیت‌های کنترلی و ارتباطی

اینورتر پنتاکس DSI-400-030G3 امکانات کنترلی متنوعی دارد. این سری از PLC داخلی برای اجرای حداکثر 16 مرحله سرعت استفاده می‌کند. همچنین، PID داخلی امکان کنترل حلقه‌بسته فرایند را فراهم می‌کند.

سری DSI-400 از Modbus استاندارد روی رابط RS485 پشتیبانی می‌کند. این رابط امکان اتصال درایو به شبکه کنترل PC یا PLC را فراهم می‌کند.

ورودی و خروجی‌های کنترلی

این سری 7 ورودی دیجیتال دارد. ورودی DI5 می‌تواند به‌عنوان ورودی پالس سریع تا 100kHz استفاده شود. همچنین، دو ورودی آنالوگ از ورودی ولتاژ 0 تا 10V یا جریان 0 تا 20mA پشتیبانی می‌کنند.

در بخش خروجی، دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ وجود دارد. خروجی‌های آنالوگ از 0 تا 20mA یا 0 تا 10V پشتیبانی می‌کنند.

جدول مشخصات فنی

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل محصول	DSI-400-030G3
کد مدل در راهنمای محصول	DSI-400-030G3-00
نوع محصول	Frequency Inverter
نوع ورودی	سه‌فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان نامی	30kW
توان موتور پیشنهادی در جدول	40HP
جریان ورودی نامی	65.7A
جریان خروجی نامی	60A
کنترل برداری حلقه باز	SVC
کنترل برداری حلقه بسته	FVC
کنترل اسکالر	V/F
حداکثر فرکانس کنترل برداری	500Hz
حداکثر فرکانس کنترل V/F	3200Hz
فرکانس کریر	0.5 تا 16kHz
دقت تنظیم دیجیتال فرکانس	0.01Hz
گشتاور راه‌اندازی SVC	150٪ در 0.5Hz
گشتاور راه‌اندازی FVC	180٪ در 0Hz
محدوده سرعت SVC	1:100
دقت تثبیت سرعت SVC	±0.5٪
دقت کنترل گشتاور FVC	±5٪
اضافه‌بار نوع G	150٪ برای 1 دقیقه؛ 180٪ برای 3 ثانیه
رابط ارتباطی	RS485
پروتکل ارتباطی	Modbus استاندارد
PLC داخلی	دارد
PID داخلی	دارد
ورودی دیجیتال	7 عدد
ورودی آنالوگ	2 عدد
خروجی دیجیتال	2 عدد
خروجی رله	2 عدد
خروجی آنالوگ	2 عدد
تعداد پل	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است
کشور سازنده	توسط سازنده اعلام نشده است

مقادیر مدل، توان، جریان ورودی، جریان خروجی و ورودی سه‌فاز AC 380V از جدول محصول راهنمای DSI-400 استخراج شده‌اند. سایر قابلیت‌های کنترلی و ارتباطی نیز در بخش مشخصات استاندارد همان راهنما آمده‌اند.

ابعاد و نصب مدل DSI-400-030G3

راهنمای محصول، مدل DSI-400-030G3 را در گروه ابعادی DSI-400-030G3/037P3 قرار می‌دهد. ابعاد بدنه این گروه برابر 250 × 400 × 244 میلی‌متر اعلام شده است. ابعاد نصب نیز 230 × 380 × 232 میلی‌متر است. سوراخ نصب این گروه از پیچ M7 استفاده می‌کند.

برای نصب، راهنمای محصول استفاده از سطح غیرقابل اشتعال و رعایت الزامات سیم‌کشی را توصیه می‌کند. همچنین، نصب باید توسط تکنسین واجد صلاحیت انجام شود.

حفاظت‌ها و عملکردهای کاربردی

سری DSI-400 مجموعه‌ای از عملکردهای حفاظتی را ارائه می‌دهد. این مجموعه شامل تشخیص اتصال کوتاه موتور هنگام راه‌اندازی، حفاظت فقدان فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما و اضافه‌بار است.

این سری همچنین قابلیت محدودسازی اضافه‌ولتاژ و اضافه‌جریان را دارد. کنترل سریع جریان نیز به کاهش خطاهای ناشی از اضافه‌جریان کمک می‌کند.

ترمز و تجهیزات جانبی

راهنمای DSI-400 برای مدل DSI-400-030G3 مقدار 6000W و مقاومت 20Ω را در جدول تجهیزات ترمز ثبت می‌کند. این جدول برای مدل مذکور تعداد 1 واحد را نشان می‌دهد.

برای مدل‌های توان بالاتر، راهنما استفاده از یونیت ترمز HNC را در صورت نیاز به عملکرد ترمز بیشتر مطرح می‌کند.

شرایط محیطی کار

راهنمای DSI-400 محدوده دمای محیط را 10- تا 40+ درجه سانتی‌گراد اعلام می‌کند. برای دمای 40 تا 50 درجه سانتی‌گراد استفاده با کاهش ظرفیت لازم است.

حداکثر ارتفاع کاری استاندارد 1000 متر اعلام شده است. رطوبت محیط باید کمتر از 95٪ RH و بدون میعان باشد. همچنین، مقدار ارتعاش باید کمتر از 5.9m/s² باشد.

راهنمای انتخاب اینورتر 30 کیلووات

انتخاب اینورتر باید بر اساس جریان واقعی موتور انجام شود. توان موتور به‌تنهایی معیار کافی برای انتخاب درایو نیست.

مدل DSI-400-030G3 جریان خروجی نامی 60A دارد. بنابراین، پیش از خرید باید جریان پلاک موتور با این مقدار مقایسه شود.

روش کنترل نیز اهمیت دارد. SVC برای کنترل برداری حلقه باز کاربرد دارد. FVC کنترل برداری حلقه بسته را ارائه می‌دهد. V/F نیز روش کنترل اسکالر این سری است.

جمع‌بندی

اینورتر پنتاکس DSI-400-030G3 یک درایو سه‌فاز با توان 30kW است. این مدل ورودی AC 380V، 50/60Hz دارد. جریان ورودی آن 65.7A و جریان خروجی آن 60A است.

پشتیبانی از SVC، FVC و V/F، ارتباط RS485 و Modbus، PLC داخلی، PID داخلی و مجموعه‌ای از حفاظت‌های الکتریکی، امکانات این سری را تکمیل می‌کنند.

برای خرید اینورتر سه فاز پنتاکس DSI-400-030G3، ابتدا جریان موتور، نوع بار و روش کنترل موردنیاز را بررسی کنید.
