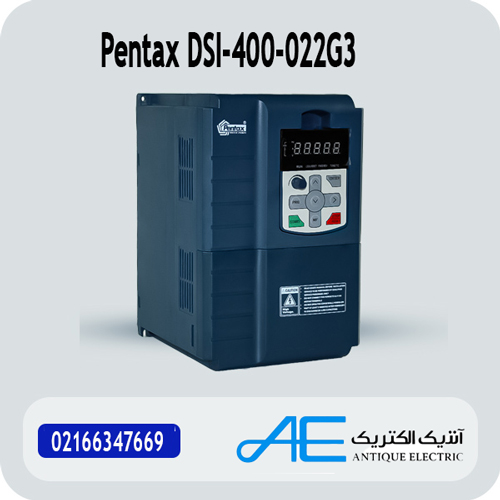

اینورتر سه فاز پنتاکس DSI-400-022G3 توان 22 کیلووات

معرفی اینورتر DSI-400-022G3

Pentax سری DSI-400 را برای کنترل دور موتورهای صنعتی عرضه کرده است. اینورتر DSI-400-022G3 یکی از مدل‌های سه‌فاز این خانواده است. این مدل توان نامی 22 کیلووات دارد.

کاتالوگ سری DSI-400، این مدل را با ورودی سه‌فاز AC 380V و فرکانس 50/60Hz معرفی می‌کند. جریان نامی ورودی 49.3 آمپر و جریان نامی خروجی 45 آمپر است.

سری DSI-400 از فناوری کنترل برداری استفاده می‌کند. این خانواده همچنین کنترل V/F را ارائه می‌دهد. در نتیجه، کاربر می‌تواند متناسب با نوع موتور و فرآیند، روش کنترل مناسب را انتخاب کند.

مزیت‌های اینورتر سه فاز پنتاکس

اینورتر DSI-400-022G3 چند قابلیت کنترلی مهم را در اختیار کاربر قرار می‌دهد:

• پشتیبانی از کنترل برداری حلقه باز SVC
• پشتیبانی از کنترل برداری حلقه بسته FVC
• پشتیبانی از کنترل V/F
• پشتیبانی از پروتکل ارتباطی RS-485 Modbus
• پشتیبانی از انکودرهای مختلف
• کنترل PID داخلی
• PLC ساده و سرعت چندمرحله‌ای
• قابلیت تنظیم فرکانس سوئیچینگ در محدوده اعلام‌شده برای سری
• ورودی‌های دیجیتال و آنالوگ
• خروجی‌های دیجیتال، رله‌ای و آنالوگ

این قابلیت‌ها، DSI-400-022G3 را برای سیستم‌هایی با نیازهای کنترلی متنوع مناسب می‌کنند. البته انتخاب نهایی درایو باید بر اساس جریان موتور و شرایط واقعی کار انجام شود.

مشخصات فنی DSI-400-022G3

مدل DSI-400-022G3 توان نامی 22 کیلووات دارد. کاتالوگ، توان معادل 30 اسب بخار را نیز برای این مدل اعلام می‌کند. جریان ورودی 49.3 آمپر و جریان خروجی 45 آمپر است.

ورودی این مدل سه‌فاز AC 380V با فرکانس 50/60Hz است. این مشخصات، مدل را در گروه اینورترهای سه‌فاز سری DSI-400 قرار می‌دهد.

جدول مشخصات فنی

اطلاعات جدول بالا از کاتالوگ و راهنمای سری DSI-400 استخراج شده است.

قابلیت‌های کنترلی و عملکردی

کنترل برداری SVC و FVC

سری DSI-400 از دو روش کنترل برداری پشتیبانی می‌کند. SVC کنترل برداری حلقه باز را فراهم می‌کند. FVC نیز کنترل برداری حلقه بسته را ارائه می‌دهد. این خانواده همچنین کنترل V/F را در اختیار کاربر قرار می‌دهد.

در حالت کنترل برداری، حداکثر فرکانس اعلام‌شده 500Hz است. در حالت V/F، این مقدار به 3200Hz می‌رسد.

تنظیم سرعت و گشتاور

کاتالوگ DSI-400 برای کنترل برداری حلقه باز، محدوده تغییرات سرعت 1:100 و دقت کنترل سرعت ±0.5% را اعلام می‌کند. برای کنترل برداری حلقه بسته نیز دقت کنترل گشتاور ±5% اعلام شده است.

درایو نوع G در زمان راه‌اندازی، گشتاور بالایی ارائه می‌دهد. کاتالوگ برای حالت FVC مقدار 180% در سرعت صفر و برای SVC مقدار 150% در 0.5Hz را اعلام می‌کند.

کنترل PID و PLC داخلی

DSI-400 کنترل PID داخلی دارد. این قابلیت امکان اجرای سیستم‌های کنترل حلقه بسته را فراهم می‌کند. سری DSI-400 همچنین PLC ساده و سرعت چندمرحله‌ای را پشتیبانی می‌کند.

ارتباط RS-485 و Modbus

اینورترهای سری DSI-400 به‌صورت پیش‌فرض از ارتباط RS-485 با پروتکل Modbus پشتیبانی می‌کنند. بنابراین، اینورتر می‌تواند در ساختارهای کنترلی و سیستم‌های صنعتی دارای ارتباط سریال استفاده شود.

ورودی‌ها و خروجی‌های کنترلی

سری DSI-400 دارای 7 ترمینال ورودی دیجیتال است. پنج ورودی دیجیتال می‌توانند به‌عنوان ورودی پالس با سرعت بالا عمل کنند. همچنین دو ورودی آنالوگ با سیگنال 0 تا 10V یا 0 تا 20mA در مشخصات سری اعلام شده‌اند.

در بخش خروجی، سری DSI-400 دو ترمینال خروجی دیجیتال دارد. این مجموعه از خروجی FM نیز پشتیبانی می‌کند. دو ترمینال خروجی رله قابل برنامه‌ریزی و دو ترمینال خروجی آنالوگ نیز در مشخصات سری آمده‌اند.

کاربردهای اینورتر پنتاکس 22 کیلووات

کاتالوگ پنتاکس سری DSI-400 را برای کاربردهای صنعتی مختلف معرفی می‌کند. این کاربردها شامل ماشین‌آلات صنعتی، بسته‌بندی مواد غذایی، جرثقیل، آسانسور، آسیاب، کمپرسور و نوار نقاله هستند.

همچنین کنترل V/F این خانواده برای الکتروپمپ‌های آبرسانی، بوسترپمپ‌ها، تجهیزات تهویه هوا و فن‌ها کاربرد دارد.

بنابراین، اینورتر DSI-400-022G3 می‌تواند در پروژه‌هایی استفاده شود که موتور 22 کیلووات با مشخصات جریان سازگار دارند.

انتخاب و خرید DSI-400-022G3

برای انتخاب اینورتر، ابتدا توان و جریان پلاک موتور را بررسی کنید. سپس جریان خروجی درایو را با جریان نامی موتور مقایسه کنید. مدل DSI-400-022G3 جریان خروجی 45 آمپر دارد.

نوع کنترل نیز اهمیت دارد. برای کاربردهای ساده‌تر، کنترل V/F می‌تواند گزینه مناسبی باشد. در کاربردهای نیازمند کنترل دقیق‌تر، سری DSI-400 قابلیت کنترل برداری SVC و FVC را ارائه می‌دهد.

همچنین باید روش ارتباط با سیستم کنترل، نوع ورودی‌ها و خروجی‌ها و نیاز به انکودر را بررسی کنید. انتخاب نهایی باید با مشخصات واقعی موتور و شرایط کاری پروژه هماهنگ باشد.

جمع‌بندی

اینورتر سه فاز پنتاکس DSI-400-022G3 یک درایو 22 کیلووات از سری DSI-400 است. این مدل ورودی سه‌فاز AC 380V با فرکانس 50/60Hz دارد. جریان ورودی آن 49.3 آمپر و جریان خروجی آن 45 آمپر است.

پشتیبانی از SVC، FVC و V/F، ارتباط RS-485 Modbus، کنترل PID، PLC ساده و پشتیبانی از انکودر، امکانات کنترلی این خانواده را تکمیل می‌کنند.

برای استعلام قیمت و خرید DSI-400-022G3، مشخصات پلاک موتور و شرایط کاری خود را بررسی کنید و مدل مناسب را سفارش دهید.
