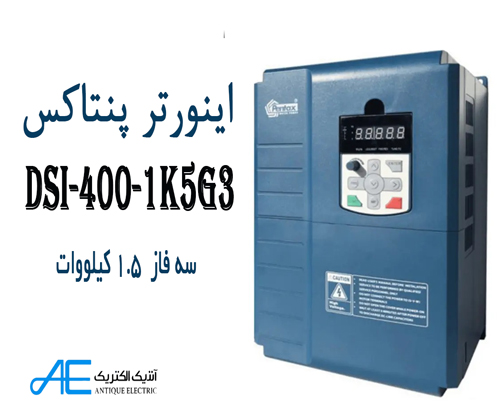

اینورتر پنتاکس DSI-400-1K5G3 سه فاز 1.5 کیلووات

معرفی اینورتر پنتاکس DSI-400-1K5G3

اینورتر پنتاکس DSI-400-1K5G3 یک درایو فرکانس متغیر سه فاز از سری DSI-400 است. راهنمای محصول، مدل کامل DSI-400-1K5G3-00 را معرفی می‌کند. این مدل برای موتور 1.5 کیلووات مناسب است.

اینورتر ورودی سه فاز AC 380V دارد. فرکانس ورودی آن 50/60Hz است. جریان نامی ورودی به 5.2A می‌رسد. جریان خروجی نامی نیز 3.7A است.

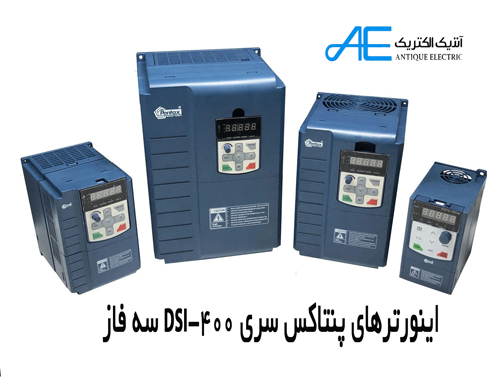

سری DSI-400 از کنترل برداری جریان استفاده می‌کند. این فناوری کنترل موتورهای آسنکرون و سنکرون را امکان‌پذیر می‌کند. سازنده سه روش SVC، FVC و V/F را برای این سری معرفی کرده است.

مزیت رقابتی اینورتر DSI-400

مهم‌ترین ویژگی اینورتر پنتاکس DSI-400-1K5G3، کنترل برداری جریان است. این روش کنترل، امکان مدیریت دقیق‌تر سرعت و گشتاور موتور را فراهم می‌کند.

سازنده مدل‌های Type G را برای کاربردهای عمومی تعریف کرده است. این مدل‌ها از کنترل برداری حلقه‌باز و حلقه‌بسته پشتیبانی می‌کنند. روش V/F نیز در ساختار کنترلی سری قرار دارد.

در حالت SVC، Type G گشتاور راه‌اندازی 150 درصد را در فرکانس 0.5Hz ارائه می‌دهد. در حالت FVC، این مقدار به 180 درصد در فرکانس صفر می‌رسد.

Type G همچنین ظرفیت اضافه‌بار 150 درصد جریان نامی را برای یک دقیقه تحمل می‌کند. ظرفیت اضافه‌بار برای سه ثانیه به 180 درصد جریان نامی می‌رسد.

مهم‌ترین مزایای مدل

• کنترل سرعت موتور سه‌فاز
• کنترل برداری SVC و FVC
• پشتیبانی از کنترل V/F
• پشتیبانی از موتورهای آسنکرون و سنکرون
• ارتباط RS485 با پروتکل MODBUS
• PLC داخلی
• PID داخلی
• پشتیبانی از سرعت‌های چندمرحله‌ای
• مجموعه حفاظت‌های الکتریکی

کاربرد اینورتر سه فاز پنتاکس

کاربران صنعتی از درایوهای سری DSI-400 برای کنترل موتورهای سه‌فاز استفاده می‌کنند. سازنده نیز این سری را برای کنترل موتورهای آسنکرون و سنکرون معرفی کرده است.

توان موتور در مدل DSI-400-1K5G3-00 برابر 1.5kW است. جریان خروجی نامی نیز 3.7A اعلام شده است. بنابراین کاربر باید توان و جریان موتور را پیش از انتخاب درایو بررسی کند.

کنترل موتورهای آسنکرون و سنکرون

سری DSI-400 کنترل موتورهای آسنکرون و سنکرون را پشتیبانی می‌کند. ساختار کنترلی این سری از کنترل برداری جریان بهره می‌گیرد.

کاربر می‌تواند با توجه به نوع موتور و کاربرد، یکی از روش‌های SVC، FVC یا V/F را انتخاب کند.

کنترل سرعت و فرکانس

کنترل برداری سری DSI-400 فرکانس خروجی را تا 500Hz تنظیم می‌کند. حالت V/F نیز محدوده فرکانس خروجی تا 3200Hz را ارائه می‌دهد.

رزولوشن تنظیم دیجیتال فرکانس 0.01Hz است. این رزولوشن امکان تنظیم دقیق فرکانس موردنیاز موتور را فراهم می‌کند.

مشخصات فنی اینورتر پنتاکس DSI-400-1K5G3

مدل DSI-400-1K5G3-00 در جدول سری DSI-400 برای موتور 1.5kW و معادل 2HP قرار دارد. این مدل ورودی سه فاز AC 380V دارد.

فرکانس ورودی 50/60Hz است. جریان ورودی نامی 5.2A و جریان خروجی نامی 3.7A اعلام شده است.

جدول مشخصات فنی

اطلاعات جدول بر اساس راهنمای سری DSI-400 تنظیم شده است. این راهنما مشخصات مدل، ابعاد، ورودی‌ها، خروجی‌ها و قابلیت‌های کنترلی سری را ارائه می‌کند.

قابلیت‌های کنترلی اینورتر DSI-400

کنترل برداری SVC و FVC

اینورتر پنتاکس DSI-400-1K5G3 از کنترل برداری حلقه‌باز SVC پشتیبانی می‌کند. کنترل برداری حلقه‌بسته FVC نیز در مشخصات سری قرار دارد. کاربر می‌تواند کنترل V/F را نیز انتخاب کند.

این روش‌ها کنترل سرعت و گشتاور موتور را مدیریت می‌کنند. محدوده سرعت SVC برابر 1:100 است. دقت تثبیت سرعت در این حالت به ±0.5 درصد می‌رسد.

حالت FVC نیز دقت کنترل گشتاور ±5 درصد را ارائه می‌دهد.

تنظیم شتاب و کاهش سرعت

درایو از منحنی خطی و منحنی S برای شتاب و کاهش سرعت پشتیبانی می‌کند. کاربر می‌تواند چهار زمان مختلف شتاب و کاهش سرعت را تنظیم کند.

محدوده زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه است. سری DSI-400 همچنین ترمز DC را پشتیبانی می‌کند.

محدوده زمان ترمز DC از 0.0 تا 36.0 ثانیه است.

PLC و PID داخلی

سری DSI-400 یک PLC داخلی دارد. این قابلیت اجرای حداکثر 16 مرحله سرعت را امکان‌پذیر می‌کند.

PID داخلی نیز کنترل حلقه‌بسته فرایند را مدیریت می‌کند. عملکرد تنظیم خودکار ولتاژ یا AVR نیز در مشخصات سری قرار دارد.

ورودی‌ها و خروجی‌های کنترلی

اینورتر پنتاکس DSI-400-1K5G3 هفت ورودی دیجیتال دارد. ورودی DI5 می‌تواند به‌عنوان ورودی پالس پرسرعت کار کند. حداکثر فرکانس این ورودی 100kHz است.

دو ورودی آنالوگ نیز در مدار کنترل وجود دارد. AI1 سیگنال 0 تا 10V DC را دریافت می‌کند. AI2 سیگنال 0 تا 10V DC یا 4 تا 20mA را دریافت می‌کند.

کاربر نوع ورودی AI2 را با جامپر J8 انتخاب می‌کند.

سری DSI-400 دو خروجی آنالوگ دارد. این خروجی‌ها محدوده 0 تا 10V یا 0 تا 20mA را ارائه می‌کنند. دو خروجی رله نیز در مدار کنترل قرار دارند.

ارتباط RS485 و MODBUS

اینورتر پنتاکس DSI-400-1K5G3 ارتباط سریال RS485 را پشتیبانی می‌کند. پروتکل MODBUS نیز برای ارتباط سریال در مشخصات سری قرار دارد.

ترمینال‌های 485+ و 485- برای این ارتباط استفاده می‌شوند. کاربر می‌تواند درایو را به تجهیزات کنترلی سازگار متصل کند.

انتخاب شبکه و تجهیزات جانبی باید بر اساس دستورالعمل سازنده انجام شود.

حفاظت‌ها و شرایط نصب

سری DSI-400 مجموعه‌ای از حفاظت‌های الکتریکی را ارائه می‌دهد. این حفاظت‌ها شامل موارد زیر هستند:

• حفاظت اتصال کوتاه موتور
• حفاظت قطع فاز ورودی
• حفاظت قطع فاز خروجی
• حفاظت اضافه‌جریان
• حفاظت اضافه‌ولتاژ
• حفاظت افت ولتاژ
• حفاظت اضافه‌حرارت
• حفاظت اضافه‌بار

کاربر باید اینورتر را در محیط داخلی نصب کند. سازنده نصب در محیط‌های دارای تابش مستقیم خورشید، گردوغبار، گاز خورنده، گاز قابل اشتعال، روغن، بخار و قطرات آب را توصیه نمی‌کند.

دمای محیط مجاز از 10- تا 40+ درجه سانتی‌گراد است. کاربر می‌تواند در دمای 40 تا 50 درجه سانتی‌گراد از درایو استفاده کند، اما باید ظرفیت را کاهش دهد.

رطوبت محیط باید کمتر از 95 درصد RH باشد. محیط نصب نباید میعان داشته باشد.

ابعاد و نصب

ابعاد بدنه گروه مربوط به مدل DSI-400-1K5G3-00 برابر 118 × 185 × 164 میلی‌متر است.

ابعاد نصب نیز 106 × 175 × 156 میلی‌متر اعلام شده است. پیچ نصب این گروه M4 است.

راهنمای انتخاب اینورتر پنتاکس DSI-400-1K5G3

برای انتخاب اینورتر پنتاکس DSI-400-1K5G3 ابتدا توان موتور را بررسی کنید. این مدل برای موتور 1.5kW معرفی شده است.

سپس جریان نامی موتور را بررسی کنید. جریان خروجی نامی این مدل 3.7A است. جریان پلاک موتور نباید با انتخاب اشتباه درایو نادیده گرفته شود.

ولتاژ ورودی نیز اهمیت زیادی دارد. این مدل ورودی سه فاز AC 380V با فرکانس 50/60Hz دارد.

نکات مهم پیش از نصب

برق ورودی سه فاز باید به ترمینال‌های R، S و T متصل شود. موتور نیز به ترمینال‌های U، V و W متصل می‌شود. ترمینال PE برای اتصال زمین استفاده می‌شود.

کاربر باید سیم‌کشی را طبق نقشه راهنمای محصول انجام دهد. اتصال برق ورودی به ترمینال‌های خروجی می‌تواند به اینورتر آسیب بزند.

پیش از راه‌اندازی، مشخصات پلاک موتور را با تنظیمات درایو تطبیق دهید.

استانداردها و سازگاری EMC

راهنمای سری DSI-400 استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 را برای این سری ذکر می‌کند.

این راهنما همچنین اعلام می‌کند که محصولات سری DSI-400 الزامات مربوط به گواهی CE را پشت سر گذاشته‌اند.

جمع‌بندی

اینورتر پنتاکس DSI-400-1K5G3 یک درایو فرکانس متغیر سه فاز با توان 1.5kW است. مدل کامل درج‌شده در راهنما DSI-400-1K5G3-00 است.

این مدل ورودی سه فاز AC 380V دارد. جریان ورودی نامی آن 5.2A است. جریان خروجی نامی نیز 3.7A اعلام شده است.

کنترل برداری جریان، SVC، FVC و V/F مهم‌ترین قابلیت‌های کنترلی این سری هستند. PLC داخلی، PID داخلی و ارتباط RS485/MODBUS نیز امکانات کنترلی بیشتری در اختیار کاربر قرار می‌دهند.

اینورتر همچنین حفاظت‌هایی مانند اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت، اضافه‌بار و قطع فاز را ارائه می‌دهد.

اگر موتور شما مشخصات 1.5kW، سه فاز و 380V دارد، مشخصات پلاک موتور را با جریان خروجی 3.7A این مدل مقایسه کنید. سپس انتخاب نهایی را بر اساس توان موتور، جریان نامی و شرایط واقعی بار انجام دهید.
