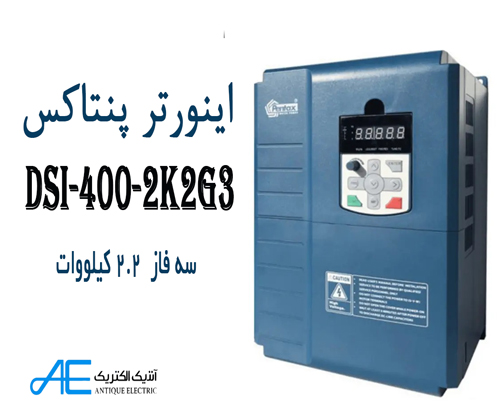

اینورتر پنتاکس DSI-400-2K2G3 سه فاز 2.2 کیلووات

معرفی اینورتر پنتاکس DSI-400-2K2G3

اینورتر پنتاکس DSI-400-2K2G3 یکی از مدل‌های سه فاز سری DSI-400 است. این مدل در گروه درایوهای فرکانس متغیر با کنترل برداری جریان قرار می‌گیرد.

راهنمای محصول، مدل کامل DSI-400-2K2G3-00 را معرفی می‌کند. این مدل برای موتور 2.2 کیلووات معادل 3 اسب بخار کاربرد دارد. جریان نامی ورودی به 6 آمپر می‌رسد و جریان نامی خروجی 5 آمپر است.

این درایو از برق سه فاز AC 380V استفاده می‌کند. فرکانس ورودی آن نیز 50/60Hz است. خروجی دستگاه سه فاز است و ولتاژ خروجی آن در محدوده 0 تا 400V قرار دارد.

مزیت رقابتی سری DSI-400

سری DSI-400 از الگوریتم کنترل برداری جریان استفاده می‌کند. این روش کنترل، امکان مدیریت دقیق‌تر سرعت و گشتاور موتور را فراهم می‌کند.

این سری می‌تواند موتورهای القایی و موتورهای سنکرون مغناطیس دائم را کنترل کند. حالت‌های کنترلی SVC، FVC و V/F نیز در ساختار این سری قرار دارند.

مدل‌های نوع G برای کاربردهای عمومی و بارهای سنگین طراحی شده‌اند. این گروه همچنین قابلیت کار در شرایطی با نیاز به کنترل مناسب جریان و فرکانس را ارائه می‌کند.

کنترل برداری پیشرفته

در حالت SVC، گشتاور راه‌اندازی نوع G به 150 درصد در فرکانس 0.5Hz می‌رسد. حالت FVC نیز گشتاور راه‌اندازی 180 درصد در فرکانس صفر را فراهم می‌کند.

ظرفیت اضافه‌بار نوع G نیز عملکرد مناسبی برای بارهای سنگین فراهم می‌کند. این مدل می‌تواند 150 درصد جریان نامی را برای یک دقیقه و 180 درصد جریان نامی را برای سه ثانیه تحمل کند.

کاربردهای اینورتر سه فاز پنتاکس

اینورتر پنتاکس DSI-400-2K2G3 برای کنترل موتورهای سه فاز با توان 2.2 کیلووات مناسب است. انتخاب نهایی درایو باید بر اساس توان، جریان، ولتاژ و نوع موتور انجام شود.

سری DSI-400 موتورهای آسنکرون و سنکرون را کنترل می‌کند. به همین دلیل، کاربر می‌تواند با توجه به نوع موتور و نیاز سیستم، روش کنترل مناسب را انتخاب کند.

مهم‌ترین کاربردهای این مدل شامل موارد زیر است:

• کنترل دور موتورهای سه فاز
• کنترل سرعت موتور در ماشین‌آلات صنعتی
• کنترل موتورهای القایی
• کنترل موتورهای سنکرون مغناطیس دائم
• استفاده در سامانه‌های اتوماسیون صنعتی
• کاربردهای عمومی با نیاز به کنترل سرعت و گشتاور
• کاربردهای دارای بار سنگین متناسب با ظرفیت درایو

کنترل موتورهای صنعتی

این مدل در گروه G سری DSI-400 قرار دارد. سازنده این گروه را برای کاربردهای عمومی و بارهای سنگین معرفی می‌کند.

بنابراین، اینورتر پنتاکس DSI-400-2K2G3 می‌تواند در سامانه‌هایی به کار رود که کنترل سرعت و گشتاور موتور اهمیت دارد. البته کاربر باید جریان واقعی موتور را پیش از انتخاب نهایی بررسی کند.

کنترل سرعت و فرکانس

سری DSI-400 امکان تنظیم فرکانس خروجی را فراهم می‌کند. محدوده فرکانس در حالت کنترل برداری تا 500Hz اعلام شده است.

در حالت V/F، حداکثر فرکانس خروجی به 3200Hz می‌رسد. رزولوشن تنظیم دیجیتال فرکانس نیز 0.01Hz است.

مشخصات فنی اینورتر پنتاکس DSI-400-2K2G3

جدول رسمی سری DSI-400، مدل DSI-400-2K2G3-00 را با توان موتور 2.2kW معرفی می‌کند. توان معادل این مدل 3HP است.

جریان نامی ورودی به 6.0A و جریان نامی خروجی به 5A می‌رسد. دستگاه برق سه فاز AC 380V را دریافت می‌کند و با فرکانس ورودی 50/60Hz کار می‌کند.

مزایای اینورتر پنتاکس DSI-400-2K2G3

اینورتر پنتاکس DSI-400-2K2G3 امکانات کنترلی متنوعی برای موتور سه فاز ارائه می‌دهد. ساختار کنترلی سری DSI-400 نیز استفاده از این درایو را در کاربردهای مختلف صنعتی امکان‌پذیر می‌کند.

مهم‌ترین مزایای این مدل عبارت‌اند از:

• توان موتور 2.2 کیلووات معادل 3 اسب بخار
• ورودی سه فاز AC 380V
• جریان نامی ورودی 6 آمپر
• جریان نامی خروجی 5 آمپر
• پشتیبانی از کنترل SVC، FVC و V/F
• پشتیبانی از کنترل موتورهای القایی و سنکرون
• امکان تنظیم فرکانس خروجی تا محدوده اعلام‌شده توسط سازنده
• برخورداری از PLC داخلی
• برخورداری از PID داخلی
• پشتیبانی از ارتباط RS485 و MODBUS
• وجود ورودی‌ها و خروجی‌های متنوع کنترلی
• پشتیبانی از قابلیت کنترل چندمرحله‌ای سرعت

جدول مشخصات فنی

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل	DSI-400-2K2G3-00
نوع محصول	اینورتر فرکانس متغیر
نوع ورودی	سه فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
جریان نامی ورودی	6.0A
توان موتور	2.2kW
توان موتور معادل	3HP
جریان نامی خروجی	5A
ولتاژ خروجی	0 تا 400V سه فاز
فرکانس خروجی در کنترل برداری	0 تا 500Hz
فرکانس خروجی در V/F	0 تا 3200Hz
سیستم کنترل	کنترل برداری جریان
حالت‌های کنترل	SVC، FVC و V/F
فرکانس کریر	0.5 تا 16kHz
رزولوشن تنظیم دیجیتال	0.01Hz
گشتاور راه‌اندازی SVC	150% در 0.5Hz
گشتاور راه‌اندازی FVC	180% در 0Hz
محدوده سرعت SVC	1:100
دقت تثبیت سرعت SVC	±0.5%
دقت کنترل گشتاور FVC	±5%
اضافه‌بار نوع G	150% جریان نامی برای 1 دقیقه
اضافه‌بار نوع G	180% جریان نامی برای 3 ثانیه
ورودی دیجیتال	7 ورودی
ورودی پالس DI5	حداکثر 100kHz
ورودی آنالوگ	2 ورودی
محدوده AI1	0 تا 10V DC
محدوده AI2	0 تا 10V DC / 4 تا 20mA
خروجی آنالوگ	0 تا 10V / 0 تا 20mA
خروجی رله	2 خروجی
خروجی پالس FM	حداکثر 100kHz
ارتباط سریال	RS485 / MODBUS
PLC داخلی	دارد
PID داخلی	دارد
سرعت چندمرحله‌ای	حداکثر 16 مرحله
ابعاد بدنه	118 × 185 × 164 میلی‌متر
ابعاد نصب	106 × 175 × 156 میلی‌متر
پیچ نصب	M4
کشور سازنده	توسط سازنده اعلام نشده است
وزن	توسط سازنده اعلام نشده است
درجه حفاظت IP	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

مشخصات نامی مدل از جدول سری DSI-400 استخراج شده‌اند. اطلاعات مربوط به حالت‌های کنترل، ورودی‌ها، خروجی‌ها و قابلیت‌های کنترلی نیز به مشخصات همین سری مربوط هستند.

قابلیت‌های کنترلی درایو DSI-400

سیستم کنترل SVC و FVC

اینورتر پنتاکس DSI-400-2K2G3 از کنترل برداری جریان پشتیبانی می‌کند. دو حالت SVC و FVC، کنترل برداری این سری را تشکیل می‌دهند.

حالت V/F نیز در ساختار کنترلی سری DSI-400 قرار دارد. کاربر می‌تواند روش کنترل را با توجه به نوع موتور و نیاز کاربرد انتخاب کند.

شتاب‌گیری و کاهش سرعت

سری DSI-400 از منحنی خطی و منحنی S برای شتاب‌گیری و کاهش سرعت پشتیبانی می‌کند. کاربر می‌تواند چهار زمان شتاب و چهار زمان کاهش سرعت را تنظیم کند.

محدوده تنظیم زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه است. قابلیت ترمز DC نیز در این سری وجود دارد و کاربر می‌تواند زمان آن را از 0.0 تا 36.0 ثانیه تنظیم کند.

PLC و PID داخلی

سری DSI-400 یک PLC داخلی دارد. این قابلیت امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند.

PID داخلی نیز برای کنترل حلقه‌بسته فرایند کاربرد دارد. قابلیت تنظیم خودکار ولتاژ یا AVR نیز در مشخصات این سری قرار گرفته است.

ورودی‌ها و خروجی‌های کنترلی

اینورتر پنتاکس DSI-400-2K2G3 هفت ورودی دیجیتال دارد. کاربر می‌تواند DI5 را به‌عنوان ورودی پالس پرسرعت استفاده کند. حداکثر فرکانس این ورودی به 100kHz می‌رسد.

دو ورودی آنالوگ نیز در بخش کنترل قرار دارند. AI1 از سیگنال 0 تا 10V DC پشتیبانی می‌کند. AI2 نیز سیگنال 0 تا 10V DC یا 4 تا 20mA را دریافت می‌کند.

دو خروجی آنالوگ نیز در مشخصات سری قرار دارند. محدوده خروجی آنالوگ 0 تا 10V یا 0 تا 20mA است. دو خروجی رله نیز برای مدارهای کنترلی در نظر گرفته شده‌اند.

ارتباط RS485 و MODBUS

درایو DSI-400 از ارتباط RS485 و پروتکل MODBUS پشتیبانی می‌کند. این قابلیت امکان ارتباط سریال با تجهیزات کنترلی سازگار را فراهم می‌کند.

ترمینال‌های 485+ و 485- برای اتصال RS485 در مدار کنترل قرار دارند. برای این ارتباط، استفاده از کابل زوج تابیده شیلددار توصیه می‌شود.

حفاظت‌های اینورتر سه فاز پنتاکس

سری DSI-400 مجموعه‌ای از حفاظت‌های الکتریکی را در اختیار کاربر قرار می‌دهد. این حفاظت‌ها مواردی مانند اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان و اضافه‌ولتاژ را پوشش می‌دهند.

حفاظت افت ولتاژ، اضافه‌حرارت و اضافه‌بار نیز در راهنمای محصول درج شده است.

شرایط نصب

برای نصب اینورتر، سطحی غیرقابل اشتعال انتخاب کنید. دستگاه را از مواد قابل اشتعال نیز دور نگه دارید.

محل نصب باید از تابش مستقیم خورشید و لرزش شدید دور باشد. هنگام نصب چند اینورتر داخل تابلو، فضای کافی برای گردش هوا و تهویه مناسب در نظر بگیرید.

محدوده دمای محیط از 10- تا 40+ درجه سانتی‌گراد اعلام شده است. در دمای 40 تا 50 درجه سانتی‌گراد، کاهش ظرفیت لازم است.

رطوبت مجاز کمتر از 95 درصد RH و بدون میعان است. رعایت شرایط محیطی مناسب، عملکرد پایدارتر درایو را به همراه دارد.

ابعاد و نصب مدل DSI-400-2K2G3

مدل DSI-400-2K2G3-00 در گروه بدنه کوچک سری DSI-400 قرار دارد. ابعاد بدنه این گروه 118 × 185 × 164 میلی‌متر است.

ابعاد نصب نیز 106 × 175 × 156 میلی‌متر اعلام شده است. این گروه از پیچ نصب M4 استفاده می‌کند.

پیش از نصب، فضای کافی اطراف درایو را بررسی کنید. همچنین تهویه مناسب تابلو را در نظر بگیرید تا دمای کاری دستگاه در محدوده مجاز باقی بماند.

راهنمای انتخاب اینورتر پنتاکس DSI-400-2K2G3

برای انتخاب اینورتر پنتاکس DSI-400-2K2G3 ابتدا توان موتور را بررسی کنید. این مدل برای موتور 2.2kW یا 3HP معرفی شده است.

در مرحله بعد، جریان نامی موتور را بررسی کنید. جریان خروجی نامی اینورتر 5A است. بنابراین جریان موتور باید با ظرفیت خروجی درایو مطابقت داشته باشد.

ولتاژ ورودی نیز اهمیت زیادی دارد. این مدل برای برق سه فاز AC 380V با فرکانس 50/60Hz طراحی شده است.

نکات سیم‌کشی

برق سه فاز ورودی را به ترمینال‌های R، S و T متصل کنید. ترمینال‌های U، V و W نیز برای اتصال موتور به کار می‌روند.

ترمینال PE وظیفه اتصال زمین را بر عهده دارد. کابل ورودی برق را به ترمینال‌های خروجی U، V و W متصل نکنید.

همچنین خازن اصلاح ضریب توان را به خروجی اینورتر وصل نکنید. خروجی اینورتر از نوع موج PWM است و اتصال چنین تجهیزاتی می‌تواند اضافه‌جریان یا آسیب به درایو ایجاد کند.

استانداردها و سازگاری EMC

راهنمای سری DSI-400 الزامات EMC مربوط به این سری را اعلام می‌کند. استاندارد GB/T12668.3 نیز در راهنمای محصول ذکر شده است.

استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 نیز برای این سری درج شده‌اند. راهنمای محصول همچنین دریافت گواهی CE برای محصولات این سری را اعلام می‌کند.

جمع‌بندی

اینورتر پنتاکس DSI-400-2K2G3 یک درایو سه فاز با توان 2.2 کیلووات و توان معادل 3 اسب بخار است. این مدل برق AC 380V با فرکانس 50/60Hz را دریافت می‌کند.

جریان نامی ورودی مدل 6A و جریان نامی خروجی آن 5A است. کنترل برداری جریان، SVC، FVC و V/F از قابلیت‌های کنترلی سری DSI-400 محسوب می‌شوند.

PLC داخلی، PID، ارتباط RS485/MODBUS و ورودی‌ها و خروجی‌های کنترلی، امکانات این سری را تکمیل می‌کنند. حفاظت‌های مختلف الکتریکی نیز از قابلیت‌های مهم این خانواده هستند.

اگر قصد خرید اینورتر پنتاکس DSI-400-2K2G3 را دارید، ابتدا توان، جریان و ولتاژ موتور را بررسی کنید. سپس ظرفیت خروجی درایو را با مشخصات موتور تطبیق دهید.
