اینورتر پنتاکس DSI-400-7K5G3 | سه فاز 7.5 کیلووات

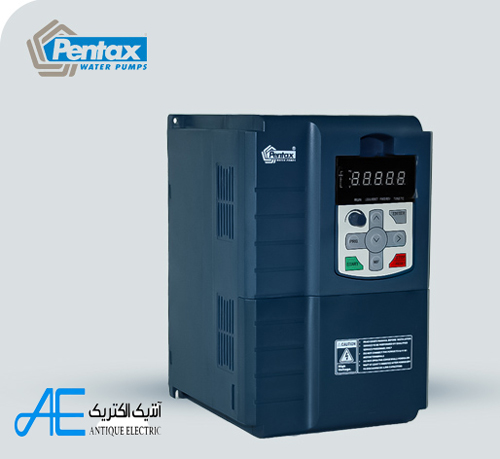

معرفی کامل اینورتر پنتاکس DSI-400-7K5G3

اینورتر پنتاکس DSI-400-7K5G3 یکی از مدل‌های سه فاز سری DSI-400 است. کد کامل مدل در جدول محصول DSI-400-7K5G3-00 درج شده است.

این مدل برای موتور 7.5 کیلووات طراحی شده است. توان موتور معادل 10HP اعلام شده است. جریان نامی ورودی 20.5A و جریان نامی خروجی 16A است.

ورودی این درایو سه فاز AC 380V با فرکانس 50/60Hz است. سری DSI-400 برای کنترل موتورهای آسنکرون و سنکرون از فناوری کنترل برداری جریان استفاده می‌کند.

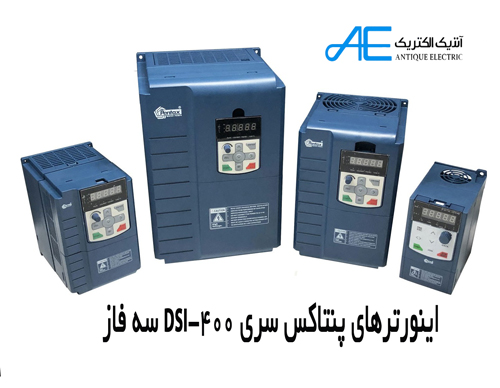

مزیت رقابتی درایو پنتاکس DSI-400

سری DSI-400 از فناوری کنترل برداری جریان استفاده می‌کند. این ساختار برای کنترل موتورهای آسنکرون و سنکرون طراحی شده است.

این سری سه روش کنترل SVC، FVC و V/F را ارائه می‌دهد. همچنین حداکثر فرکانس در کنترل برداری 500Hz و در حالت V/F برابر 3200Hz است.

قابلیت‌های مهم این خانواده شامل موارد زیر است:

• کنترل برداری جریان
• کنترل موتور آسنکرون
• کنترل موتور سنکرون
• کنترل SVC
• کنترل FVC
• کنترل V/F
• فرکانس خروجی تا 500Hz در کنترل برداری
• فرکانس خروجی تا 3200Hz در حالت V/F
• فرکانس کریر 0.5 تا 16kHz
• PLC داخلی
• PID داخلی
• تنظیم خودکار ولتاژ AVR
• ارتباط RS485 و MODBUS
• کنترل حداکثر 16 مرحله سرعت
• ورودی‌ها و خروجی‌های دیجیتال و آنالوگ

کنترل برداری پیشرفته

در حالت SVC، گشتاور راه‌اندازی نوع G برابر 150 درصد در فرکانس 0.5Hz است. در حالت FVC نیز گشتاور راه‌اندازی به 180 درصد در فرکانس صفر می‌رسد.

محدوده سرعت SVC برابر 1:100 است. دقت تثبیت سرعت SVC نیز ±0.5 درصد اعلام شده است. دقت کنترل گشتاور FVC برابر ±5 درصد است.

ظرفیت اضافه‌بار نوع G برابر 150 درصد جریان نامی برای یک دقیقه است. این مقدار برای سه ثانیه به 180 درصد جریان نامی می‌رسد.

کاربردهای اینورتر سه فاز پنتاکس

اینورتر پنتاکس DSI-400-7K5G3 برای کنترل موتور سه فاز با توان 7.5 کیلووات کاربرد دارد.

روش کنترل را باید بر اساس نوع موتور و نیاز سیستم انتخاب کرد. سری DSI-400 برای موتورهای آسنکرون و سنکرون طراحی شده است.

کاربردهای عمومی این سری شامل موارد زیر است:

• کنترل سرعت موتورهای سه فاز
• ماشین‌آلات صنعتی
• سامانه‌های اتوماسیون
• تجهیزات دارای موتور آسنکرون
• تجهیزات دارای موتور سنکرون
• سامانه‌های نیازمند کنترل گشتاور
• تجهیزات نیازمند تنظیم فرکانس
• کاربردهای صنعتی عمومی
• کاربردهای دارای بار سنگین متناسب با ظرفیت درایو

کنترل سرعت و فرکانس

سری DSI-400 امکان تنظیم فرکانس خروجی را فراهم می‌کند. محدوده فرکانس در حالت کنترل برداری تا 500Hz است.

در حالت V/F، حداکثر فرکانس خروجی 3200Hz اعلام شده است. رزولوشن تنظیم دیجیتال فرکانس نیز 0.01Hz است.

مشخصات فنی اینورتر پنتاکس DSI-400-7K5G3

مدل DSI-400-7K5G3-00 توان موتور 7.5kW و توان معادل 10HP دارد.

جریان نامی ورودی این مدل 20.5A و جریان نامی خروجی آن 16A است. ورودی دستگاه نیز سه فاز AC 380V با فرکانس 50/60Hz است.

جدول مشخصات فنی

مشخصات توان، جریان، ورودی و ابعاد از جدول و راهنمای سری DSI-400 استخراج شده‌اند. مدل DSI-400-7K5G3 در گروه ابعادی 160 × 247 × 190 میلی‌متر قرار دارد. ابعاد نصب این گروه 148 × 235 × 182 میلی‌متر و پیچ نصب آن M5 است.

قابلیت‌های کنترلی درایو پنتاکس

کنترل SVC و FVC

اینورتر پنتاکس DSI-400-7K5G3 از کنترل برداری جریان پشتیبانی می‌کند.

SVC کنترل برداری بدون سنسور را ارائه می‌دهد. FVC نیز برای کنترل برداری با سنسور کاربرد دارد. حالت V/F نیز در ساختار کنترلی سری قرار دارد.

شتاب‌گیری و کاهش سرعت

سری DSI-400 از منحنی خطی و منحنی S برای شتاب‌گیری و کاهش سرعت پشتیبانی می‌کند.

این سری چهار زمان شتاب و چهار زمان کاهش سرعت دارد. محدوده تنظیم زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه اعلام شده است.

ترمز DC نیز در قابلیت‌های سری DSI-400 قرار دارد. زمان ترمز DC از 0.0 تا 36.0 ثانیه قابل تنظیم است.

PLC و PID داخلی

PLC داخلی امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند. PID داخلی نیز برای کنترل حلقه‌بسته فرایند کاربرد دارد.

قابلیت AVR نیز تنظیم خودکار ولتاژ را فراهم می‌کند.

ورودی‌ها و خروجی‌های کنترلی

اینورتر پنتاکس DSI-400-7K5G3 دارای هفت ورودی دیجیتال است. ورودی DI5 می‌تواند برای دریافت پالس پرسرعت استفاده شود.

حداکثر فرکانس ورودی پالس DI5 برابر 100kHz است. دو ورودی آنالوگ نیز در بخش کنترل قرار دارند.

AI1 سیگنال 0 تا 10V DC را دریافت می‌کند. AI2 نیز سیگنال 0 تا 10V DC یا 4 تا 20mA را پشتیبانی می‌کند.

سری DSI-400 دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ دارد. خروجی آنالوگ از 0 تا 10V یا 0 تا 20mA پشتیبانی می‌کند. خروجی FM نیز پالس تا 100kHz ارائه می‌دهد.

ارتباط RS485 و MODBUS

درایو پنتاکس DSI-400-7K5G3 از ارتباط RS485 و پروتکل MODBUS پشتیبانی می‌کند.

این قابلیت برای ارتباط سریال با تجهیزات کنترلی سازگار کاربرد دارد. سری DSI-400 امکان ارتباط از طریق ترمینال‌های RS485 را فراهم می‌کند.

حفاظت‌های اینورتر سه فاز

سری DSI-400 حفاظت‌های مختلفی را برای موتور و درایو ارائه می‌کند.

این قابلیت‌ها شامل حفاظت در برابر اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت و اضافه‌بار هستند.

شرایط نصب

محل نصب باید از تابش مستقیم خورشید دور باشد. همچنین محیط نباید گاز خورنده یا قابل اشتعال داشته باشد.

دمای محیط مجاز از 10- تا 40+ درجه سانتی‌گراد است. برای دمای 40 تا 50 درجه سانتی‌گراد، کاهش ظرفیت لازم است.

رطوبت مجاز کمتر از 95 درصد RH و بدون میعان است. ارتفاع نصب کمتر از 1000 متر نیز در راهنمای سری اعلام شده است.

ابعاد و نصب مدل DSI-400-7K5G3

مدل DSI-400-7K5G3-00 در گروه بدنه‌ای با ابعاد 160 × 247 × 190 میلی‌متر قرار دارد.

ابعاد نصب این گروه 148 × 235 × 182 میلی‌متر است. پیچ نصب نیز M5 اعلام شده است.

راهنمای انتخاب درایو مناسب

برای انتخاب اینورتر پنتاکس DSI-400-7K5G3 ابتدا توان موتور را بررسی کنید. توان این مدل 7.5kW یا 10HP است.

سپس جریان نامی موتور را با جریان خروجی 16A مقایسه کنید. ولتاژ شبکه نیز باید با ورودی سه فاز AC 380V مطابقت داشته باشد.

پیش از نصب، اطلاعات پلاک موتور را بررسی کنید. روش کنترل را نیز با توجه به نوع موتور انتخاب کنید.

نکات سیم‌کشی

ورودی برق سه فاز به ترمینال‌های R، S و T متصل می‌شود. خروجی موتور به ترمینال‌های U، V و W متصل می‌شود.

ترمینال PE برای اتصال زمین کاربرد دارد. کابل ورودی برق را به ترمینال‌های خروجی U، V و W متصل نکنید.

خازن اصلاح ضریب توان را نیز به خروجی اینورتر وصل نکنید. رعایت این نکات از بروز خطا و آسیب احتمالی جلوگیری می‌کند.

استانداردها و EMC

راهنمای سری DSI-400 استاندارد GB/T12668.3 را ذکر می‌کند.

استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 نیز برای این سری درج شده‌اند.
