اینورتر پنتاکس DSI-400-5K5G3 | سه فاز 5.5 کیلووات

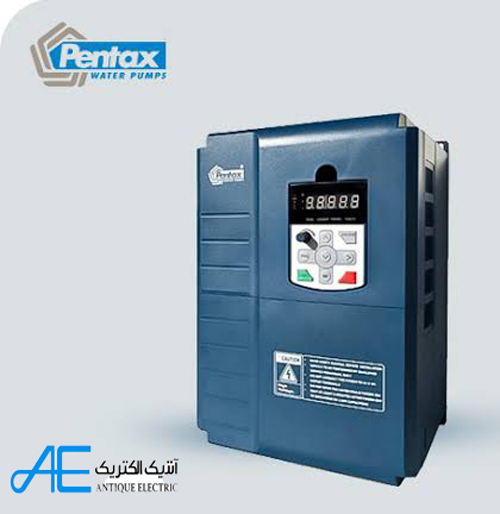

معرفی کامل اینورتر پنتاکس DSI-400-5K5G3

اینورتر پنتاکس DSI-400-5K5G3 یکی از مدل‌های سه فاز سری DSI-400 است. کد کامل این مدل در جدول سری، DSI-400-5K5G3-00 درج شده است.

این مدل توان موتور 5.5 کیلووات دارد. توان موتور معادل نیز 7.5 اسب بخار اعلام شده است. جریان نامی ورودی 15.5 آمپر و جریان نامی خروجی 13 آمپر است.

این درایو برای ورودی سه فاز AC 380V و فرکانس 50/60Hz در جدول سری DSI-400 قرار دارد. بنابراین، مدل موردنظر برای شبکه سه فاز در کلاس 380 ولت انتخاب می‌شود.

مزیت رقابتی درایو پنتاکس DSI-400

سری DSI-400 از فناوری کنترل برداری جریان استفاده می‌کند. این ساختار امکان کنترل موتورهای آسنکرون و سنکرون را فراهم می‌کند.

این سری سه روش کنترل SVC، FVC و V/F را ارائه می‌دهد. کنترل برداری نیز عملکرد مناسب برای کاربردهای نیازمند کنترل سرعت و گشتاور فراهم می‌کند.

مهم‌ترین قابلیت‌های اعلام‌شده برای سری DSI-400 عبارت‌اند از:

• کنترل برداری جریان
• کنترل موتور آسنکرون
• کنترل موتور سنکرون
• کنترل برداری حلقه باز SVC
• کنترل برداری حلقه بسته FVC
• کنترل V/F
• فرکانس خروجی تا 500Hz در کنترل برداری
• فرکانس خروجی تا 3200Hz در حالت V/F
• فرکانس کریر 0.5 تا 16kHz
• PLC داخلی
• PID داخلی
• تنظیم خودکار ولتاژ AVR
• ارتباط RS485 و MODBUS
• کنترل حداکثر 16 مرحله سرعت
• قابلیت کنترل گشتاور
• پشتیبانی از انکودرهای مختلف با کارت‌های اختیاری

کنترل برداری پیشرفته

در حالت SVC، گشتاور راه‌اندازی نوع G به 150 درصد در فرکانس 0.5Hz می‌رسد. حالت FVC نیز گشتاور راه‌اندازی 180 درصد در فرکانس صفر را ارائه می‌کند.

محدوده سرعت در SVC برابر 1:100 است. دقت تثبیت سرعت SVC نیز ±0.5 درصد اعلام شده است. دقت کنترل گشتاور در FVC به ±5 درصد می‌رسد.

ظرفیت اضافه‌بار نوع G برابر 150 درصد جریان نامی برای یک دقیقه و 180 درصد جریان نامی برای سه ثانیه است.

کاربردهای اینورتر سه فاز پنتاکس

اینورتر پنتاکس DSI-400-5K5G3 برای کنترل موتور سه فاز با توان 5.5 کیلووات کاربرد دارد. انتخاب نهایی درایو باید با توان و جریان واقعی موتور مطابقت داشته باشد.

قابلیت کنترل موتورهای آسنکرون و سنکرون، دامنه کاربرد سری DSI-400 را افزایش می‌دهد. روش کنترل نیز باید بر اساس نوع موتور و نیاز سیستم انتخاب شود.

کاربردهای قابل بررسی برای این سری شامل موارد زیر است:

• کنترل سرعت موتورهای سه فاز
• ماشین‌آلات صنعتی
• سامانه‌های اتوماسیون
• تجهیزات دارای موتور آسنکرون
• تجهیزات دارای موتور سنکرون
• سامانه‌های نیازمند کنترل گشتاور
• کاربردهای عمومی با نیاز به کنترل دور
• کاربردهای دارای بار سنگین متناسب با ظرفیت درایو

کنترل سرعت و فرکانس

سری DSI-400 امکان تنظیم فرکانس خروجی را فراهم می‌کند. حداکثر فرکانس در حالت کنترل برداری 500Hz است.

در حالت V/F، حداکثر فرکانس خروجی به 3200Hz می‌رسد. تنظیم دیجیتال فرکانس نیز رزولوشن 0.01Hz دارد.

مشخصات فنی اینورتر پنتاکس DSI-400-5K5G3

مدل DSI-400-5K5G3-00 در جدول سری DSI-400 با توان 5.5kW و توان معادل 7.5HP ثبت شده است.

جریان نامی ورودی این مدل 15.5A و جریان نامی خروجی آن 13A است. ورودی دستگاه نیز سه فاز AC 380V با فرکانس 50/60Hz است.

جدول مشخصات فنی

مشخصه	مقدار
برند	PENTAX
سری	DSI-400
مدل	DSI-400-5K5G3-00
نوع محصول	اینورتر فرکانس متغیر
نوع ورودی	سه فاز
ولتاژ ورودی	AC 380V
فرکانس ورودی	50/60Hz
توان موتور	5.5kW
توان موتور معادل	7.5HP
جریان نامی ورودی	15.5A
جریان نامی خروجی	13A
سیستم کنترل	کنترل برداری جریان
حالت‌های کنترل	SVC، FVC و V/F
حداکثر فرکانس در کنترل برداری	0 تا 500Hz
حداکثر فرکانس در V/F	0 تا 3200Hz
فرکانس کریر	0.5 تا 16kHz
رزولوشن تنظیم دیجیتال	0.01Hz
گشتاور راه‌اندازی SVC	150% در 0.5Hz
گشتاور راه‌اندازی FVC	180% در 0Hz
محدوده سرعت SVC	1:100
دقت تثبیت سرعت SVC	±0.5%
دقت کنترل گشتاور FVC	±5%
اضافه‌بار نوع G	150% جریان نامی برای 1 دقیقه
اضافه‌بار نوع G	180% جریان نامی برای 3 ثانیه
ورودی دیجیتال	7 ورودی
ورودی پالس DI5	حداکثر 100kHz
ورودی آنالوگ	2 ورودی
محدوده AI1	0 تا 10V DC
محدوده AI2	0 تا 10V DC / 4 تا 20mA
خروجی دیجیتال	2 خروجی
خروجی رله	2 خروجی
خروجی آنالوگ	0 تا 10V / 0 تا 20mA
خروجی پالس FM	حداکثر 100kHz
ارتباط سریال	RS485 / MODBUS
PLC داخلی	دارد
PID داخلی	دارد
سرعت چندمرحله‌ای	حداکثر 16 مرحله
ابعاد بدنه	118 × 185 × 164 میلی‌متر
ابعاد نصب	106 × 175 × 156 میلی‌متر
پیچ نصب	M4
کشور سازنده	توسط سازنده اعلام نشده است
وزن	توسط سازنده اعلام نشده است
درجه حفاظت IP	توسط سازنده اعلام نشده است
GTIN	توسط سازنده اعلام نشده است

مشخصات توان، جریان، ولتاژ ورودی و ابعاد از راهنمای سری DSI-400 استخراج شده‌اند. مدل DSI-400-5K5G3 در گروه بدنه شامل ابعاد 118 × 185 × 164 میلی‌متر قرار دارد و سوراخ نصب این گروه M4 است.

قابلیت‌های کنترلی درایو پنتاکس

کنترل SVC و FVC

اینورتر پنتاکس DSI-400-5K5G3 از کنترل برداری جریان پشتیبانی می‌کند. SVC کنترل برداری حلقه باز را ارائه می‌دهد و FVC کنترل برداری حلقه بسته را اجرا می‌کند.

حالت V/F نیز برای کنترل موتور در دسترس است. کاربر می‌تواند روش مناسب را بر اساس نوع موتور انتخاب کند.

شتاب‌گیری و کاهش سرعت

سری DSI-400 از منحنی خطی و منحنی S برای شتاب‌گیری و کاهش سرعت پشتیبانی می‌کند.

این سری چهار زمان شتاب و چهار زمان کاهش سرعت دارد. محدوده تنظیم زمان شتاب و کاهش سرعت از 0.0 تا 6500.0 ثانیه است.

ترمز DC نیز در قابلیت‌های سری قرار دارد. زمان ترمز DC از 0.0 تا 36.0 ثانیه قابل تنظیم است. محدوده جریان ترمز DC نیز 0.0 تا 100.0 درصد اعلام شده است.

PLC و PID داخلی

PLC داخلی امکان اجرای حداکثر 16 مرحله سرعت را فراهم می‌کند. PID داخلی نیز برای کنترل حلقه‌بسته فرایند کاربرد دارد.

قابلیت AVR نیز تغییرات ولتاژ شبکه را جبران می‌کند و ولتاژ خروجی را به شکل خودکار تنظیم می‌کند.

ورودی‌ها و خروجی‌های کنترلی

اینورتر پنتاکس DSI-400-5K5G3 دارای هفت ورودی دیجیتال است. ورودی DI5 می‌تواند سیگنال پالس پرسرعت را دریافت کند.

حداکثر فرکانس ورودی پالس DI5 برابر 100kHz است. دو ورودی آنالوگ نیز در بخش کنترل قرار دارند.

AI1 سیگنال 0 تا 10V را دریافت می‌کند. AI2 نیز سیگنال 0 تا 10V یا 4 تا 20mA را پشتیبانی می‌کند.

سری DSI-400 دو خروجی دیجیتال، دو خروجی رله و دو خروجی آنالوگ دارد. خروجی آنالوگ از 0 تا 10V یا 0 تا 20mA پشتیبانی می‌کند. خروجی FM نیز پالس تا 100kHz ارائه می‌دهد.

ارتباط RS485 و MODBUS

درایو پنتاکس DSI-400-5K5G3 از ارتباط RS485 و پروتکل MODBUS پشتیبانی می‌کند.

این سری سه کانال برای فرمان حرکت دارد. این کانال‌ها شامل پنل، ترمینال‌های کنترلی و ارتباط سریال هستند. سری DSI-400 همچنین 11 منبع فرکانس را پشتیبانی می‌کند.

حفاظت‌های اینورتر سه فاز

سری DSI-400 حفاظت‌های مختلفی را برای موتور و درایو ارائه می‌کند. این قابلیت‌ها شامل تشخیص اتصال کوتاه موتور، قطع فاز ورودی و خروجی، اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌حرارت و اضافه‌بار هستند.

شرایط نصب

محل نصب باید داخل ساختمان و دور از تابش مستقیم خورشید باشد. محیط نصب نباید گاز خورنده، گاز قابل اشتعال، بخار، روغن، نمک یا رطوبت چکه‌ای داشته باشد.

دمای محیط مجاز از 10- تا 40+ درجه سانتی‌گراد است. برای دمای 40 تا 50 درجه سانتی‌گراد، کاهش ظرفیت لازم است.

رطوبت مجاز کمتر از 95 درصد RH و بدون میعان است. محدوده ارتفاع نصب نیز کمتر از 1000 متر اعلام شده است.

ابعاد و نصب مدل DSI-400-5K5G3

مدل DSI-400-5K5G3-00 در گروه بدنه کوچک سری DSI-400 قرار دارد. ابعاد این گروه 118 × 185 × 164 میلی‌متر است.

ابعاد نصب نیز 106 × 175 × 156 میلی‌متر اعلام شده است. پیچ نصب این گروه M4 است.

راهنمای انتخاب درایو مناسب

برای انتخاب اینورتر پنتاکس DSI-400-5K5G3 ابتدا توان موتور را بررسی کنید. توان این مدل 5.5kW یا 7.5HP است.

سپس جریان نامی موتور را با جریان خروجی 13A مقایسه کنید. ولتاژ شبکه نیز باید با ورودی سه فاز AC 380V مطابقت داشته باشد.

پیش از نصب، اطلاعات پلاک موتور را بررسی کنید. همچنین روش کنترل را بر اساس نوع موتور و شرایط بار انتخاب کنید.

نکات سیم‌کشی

ترمینال‌های R، S و T برای ورودی برق سه فاز استفاده می‌شوند. ترمینال‌های U، V و W خروجی سه فاز موتور هستند.

ترمینال PE برای اتصال زمین کاربرد دارد. کابل ورودی را به ترمینال‌های U، V و W متصل نکنید.

برای مدل‌های 0.4 تا 22 کیلووات، ترمینال‌های P+ و PB برای مقاومت ترمز خارجی رزرو شده‌اند. جدول راهنما برای DSI-400-5K5G3 یک مقاومت ترمز 500W با مقاومت 100Ω را نشان می‌دهد. گشتاور ترمز درج‌شده در همان جدول 135 درصد است.

استانداردها و EMC

راهنمای سری DSI-400 انطباق این سری با الزامات EMC طبق استاندارد GB/T12668.3 را اعلام می‌کند.

استانداردهای IEC/EN 61800-5-1:2003 و IEC/EN 61800-3:2004 نیز در راهنما درج شده‌اند. همین راهنما عبور محصولات سری از گواهی CE را اعلام می‌کند.

جمع‌بندی

اینورتر پنتاکس DSI-400-5K5G3 یک درایو سه فاز با توان 5.5 کیلووات و توان معادل 7.5HP است. این مدل برای ورودی AC 380V با فرکانس 50/60Hz در جدول سری DSI-400 قرار دارد.

جریان نامی ورودی مدل 15.5A و جریان نامی خروجی آن 13A است. کنترل برداری جریان، SVC، FVC و V/F از روش‌های کنترل اعلام‌شده برای سری هستند.

PLC داخلی، PID، ارتباط RS485/MODBUS، ورودی‌ها و خروجی‌های کنترلی و حفاظت‌های مختلف، قابلیت‌های این سری را تکمیل می‌کنند.

برای خرید اینورتر پنتاکس DSI-400-5K5G3، توان، جریان و ولتاژ موتور را با مشخصات این مدل تطبیق دهید.
